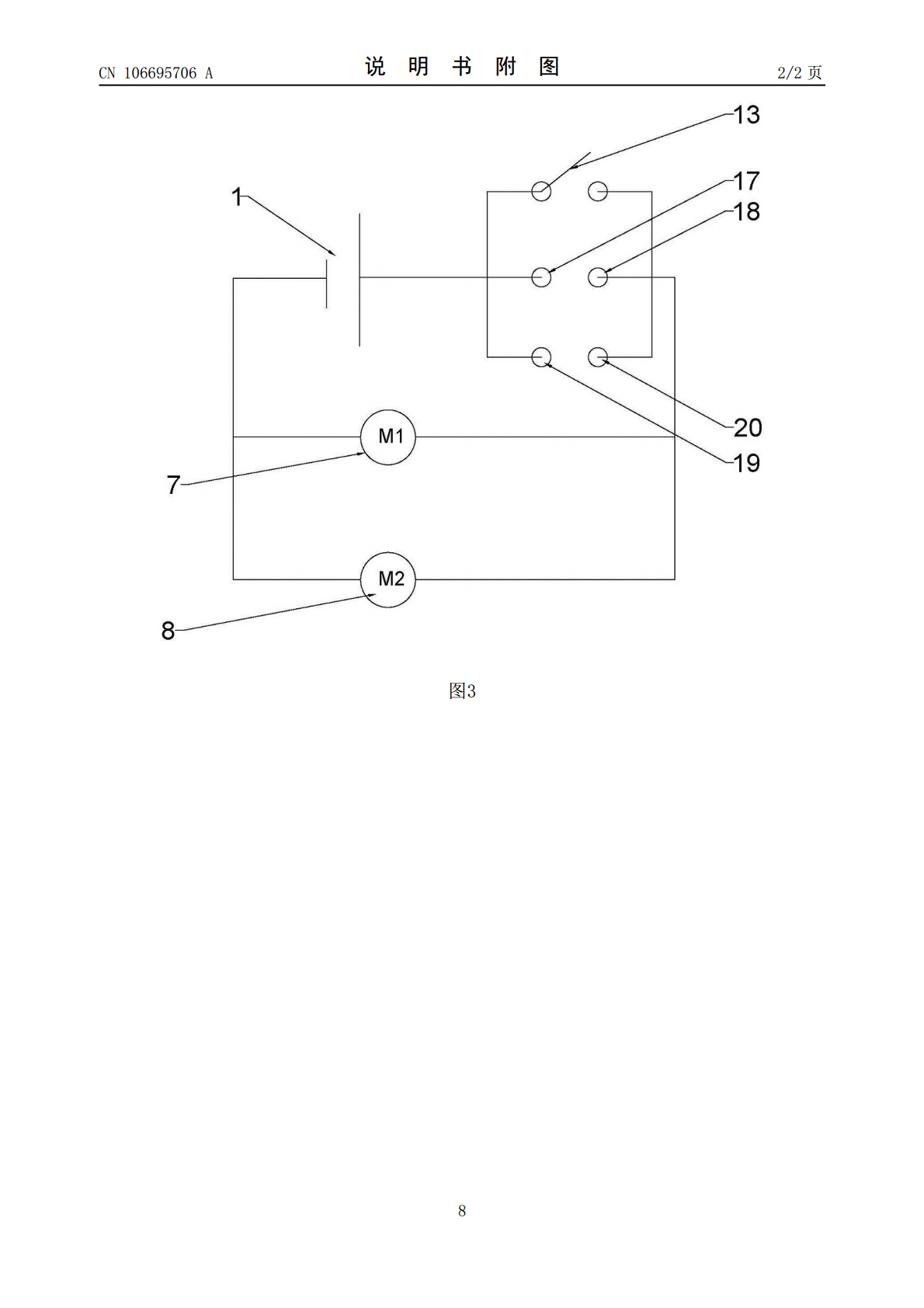

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106695706A(43)申请公布日2017.05.24(21)申请号201611212231.4(22)申请日2016.12.25(71)申请人重庆市永川区华益机械铸造有限责任公司地址402610重庆市永川区光彩大道205号(72)发明人孔锐(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人王明书(51)Int.Cl.B25H1/10(2006.01)B25H1/16(2006.01)B25H1/18(2006.01)权利要求书1页说明书4页附图2页(54)发明名称快速调平钢板切割机(57)摘要本发明公开了一种快速调平钢板切割机,包括电源、底座和支撑板，底座的下方设置有第一支脚和第二支脚，第一支脚上固定连接有第一电机，第一支脚上滑动连接有第一支腿，第一支腿的上端与底座固定连接；第二支脚上固定连接有第二电机，第二支脚上滑动连接有第二支腿，第二支腿的上端与底座固定连接；第一支腿的竖向上固定设置有第一齿条，第一齿条上啮合有第一齿轮，第一齿轮由第一电机带动旋转，第二支腿的竖向上固定设置有第二齿条，第二齿条上啮合有第二齿轮，第二齿轮由第二电机带动旋转；本发明与现有技术相比，能快速对支撑板进行高度调节并能自动对支撑板调平。CN106695706ACN106695706A权利要求书1/1页1.快速调平钢板切割机，包括电源、底座和支撑板，所述支撑板位于底座的上端，其特征在于：所述底座的下方设置有第一支脚和第二支脚，所述第一支脚上固定连接有第一电机，第一支脚上滑动连接有第一支腿，所述第一支腿的上端与底座固定连接；所述第二支脚上固定连接有第二电机，第二支脚上滑动连接有第二支腿，所述第二支腿的上端与底座固定连接；所述第一支腿的竖向上固定设置有第一齿条，所述第一齿条上啮合有第一齿轮，所述第一齿轮由第一电机带动旋转，所述第二支腿的竖向上固定设置有第二齿条，所述第二齿条上啮合有第二齿轮，所述第二齿轮由第二电机带动旋转；所述电源电连接有开关，所述第一电机和第二电机与电源并联；所述支撑板的底部为弧形，所述支撑板内设置有弧形槽，所述弧形槽内滚动设置有金属球，所述金属球与弧形槽间歇配合，靠近第一支腿一侧的弧形槽为第一弧形槽，靠近第二支腿一侧的弧形槽为第二弧形槽，所述第一弧形槽的一侧壁设置有第一金属片；第一弧形槽的另一侧壁设置有第二金属片，所述第一金属片、电源、第一电机和第二金属片串联，所述第二弧形槽的一侧壁设置有第三金属片，第二弧形槽的另一侧壁设置有第四金属片，所述第三金属片、电源、第二电机和第四金属片串联。2.根据权利要求1所述的快速调平钢板切割机，其特征在于：所述底座和支撑板之间设置有稳固机构，所述稳固机构包括设置于支撑板底部的凹槽，所述底座上设置有与凹槽配合的竖槽，所述竖槽内滑动设置有销杆，所述底座内设置有空腔，所述空腔内设置有楔块，所述销杆的下端与楔块相抵，所述楔块的一端固定连接有螺纹杆，所述螺纹杆穿过底座，并与底座螺纹连接。3.根据权利要求2所述的快速调平钢板切割机，其特征在于：所述底座和支撑板的底端铰接。4.根据权利要求3所述的快速调平钢板切割机，其特征在于：所述底座和支撑板之间设置有两个稳固机构，两个稳固机构分别设置在支撑板与底座的铰接点的两侧。5.根据权利要求4所述的快速调平钢板切割机，其特征在于：所述螺纹杆远离楔块的一端设置有旋转盘。6.根据权利要求5所述的快速调平钢板切割机，其特征在于：所述第一支脚和第二支脚的下端均安装有滚轮。2CN106695706A说明书1/4页快速调平钢板切割机技术领域[0001]本发明涉及钢板切割装置领域，尤其涉及一种快速调平钢板切割机。背景技术[0002]在机械零部件的加工时，经常会使用到钢板，而成品的钢板一般都是很大的一整块，需要对其进行切割成小块之后才能用来加工零部件，而目前对钢板的切割基本上在地面上进行，切割时产生的火花易对地面产生影响，从而使地面损坏。[0003]为此，申请号为CN201210440135.0的专利文件公开了一种钢板切割底模，包括底板、若干个高度可调的用于放置钢板的支撑板，支撑板的底端扣接在底板上，底板的底面设有移动装置，支撑板包括连接杆、活动连接在连接杆上的支撑杆，连接杆与支撑杆通过螺纹活动连接，底板上设有连接杆固定的插条，连接杆的底端设有与插条配合的插孔，支撑板呈矩阵固定在底板上，支撑杆的横截面为正方形，移动装置为至少三个滚轮。使用时，通过连接杆上设有的插孔与底板上设有的插条配合将连接杆固定在底板上，通过螺纹将支撑杆与连接杆调节到指定的高度，将钢板放置在支撑杆上，就可以进行钢板切割，通过底板底端设有的滚轮，对底模进行移动，就可以方便的对不在同一区域内的钢板进行切割。[0004]上述方
