管件内外螺纹同步加工装置.pdf
2023-06-28
10金币
474KB
11页
白凡****12
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共11页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
管件内外螺纹同步加工装置.pdf

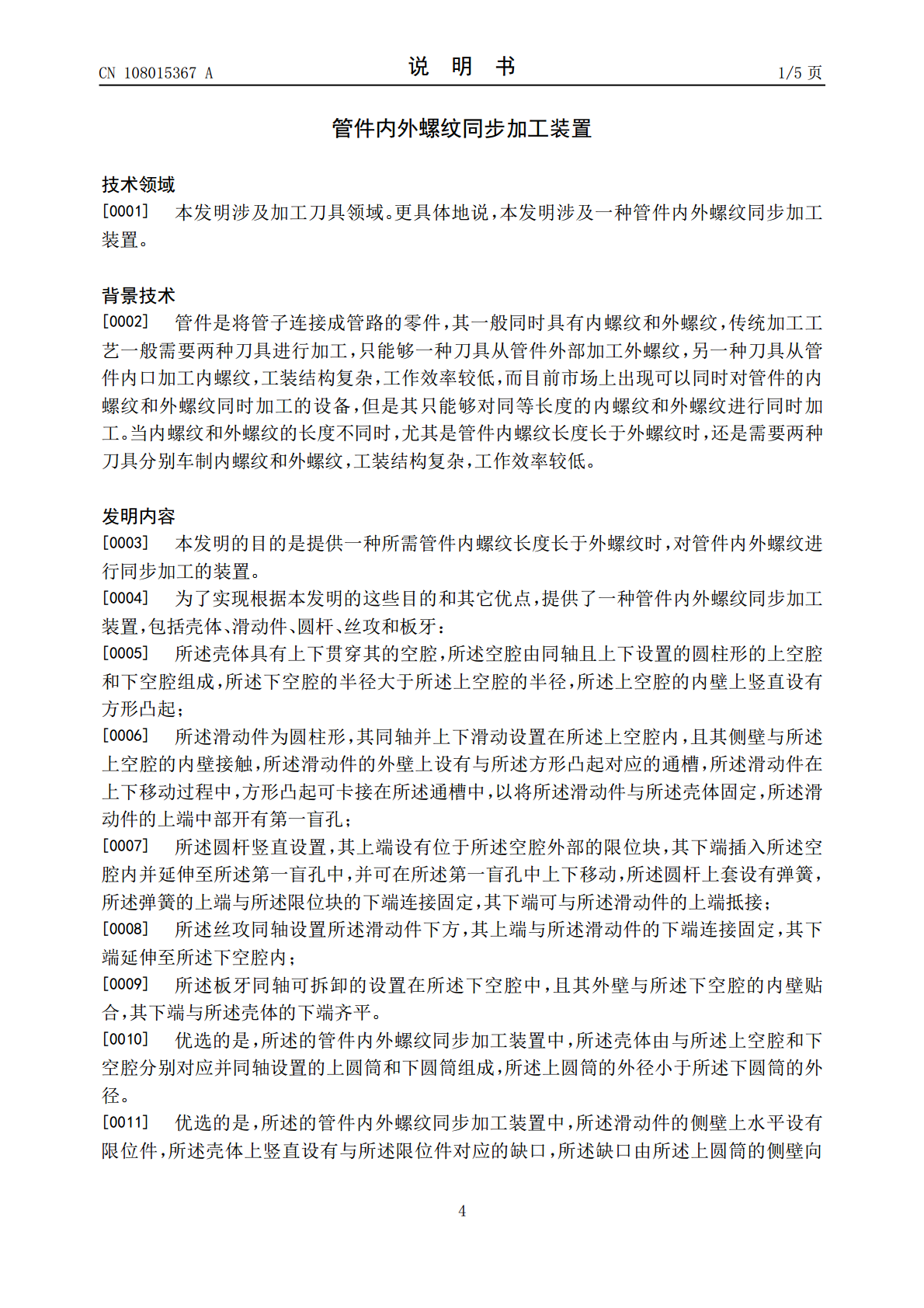

本发明公开了一种管件内外螺纹同步加工装置，包括壳体、滑动件、圆杆、丝攻和板牙：壳体具有上下端均开口的空腔，空腔由同轴设置的圆柱形的上空腔和下空腔组成，上空腔的内壁上竖直设有方形凸起；滑动件上下滑动设置在上空腔内，滑动件的外壁上设有通槽，滑动件在上下移动过程中，方形凸起可卡接在通槽中，滑动件的上端中部开有第一盲孔；圆杆竖直设置，其上端设有限位块，其下端插入空腔内并延伸至第一盲孔中，圆杆上套设有弹簧，弹簧的上端与限位块的下端连接固定，其下端可与滑动件的上端抵触；丝攻同轴设置滑动件下方；板牙同轴设置在下空腔中，
