液压支架电液控制装置控制器.pdf

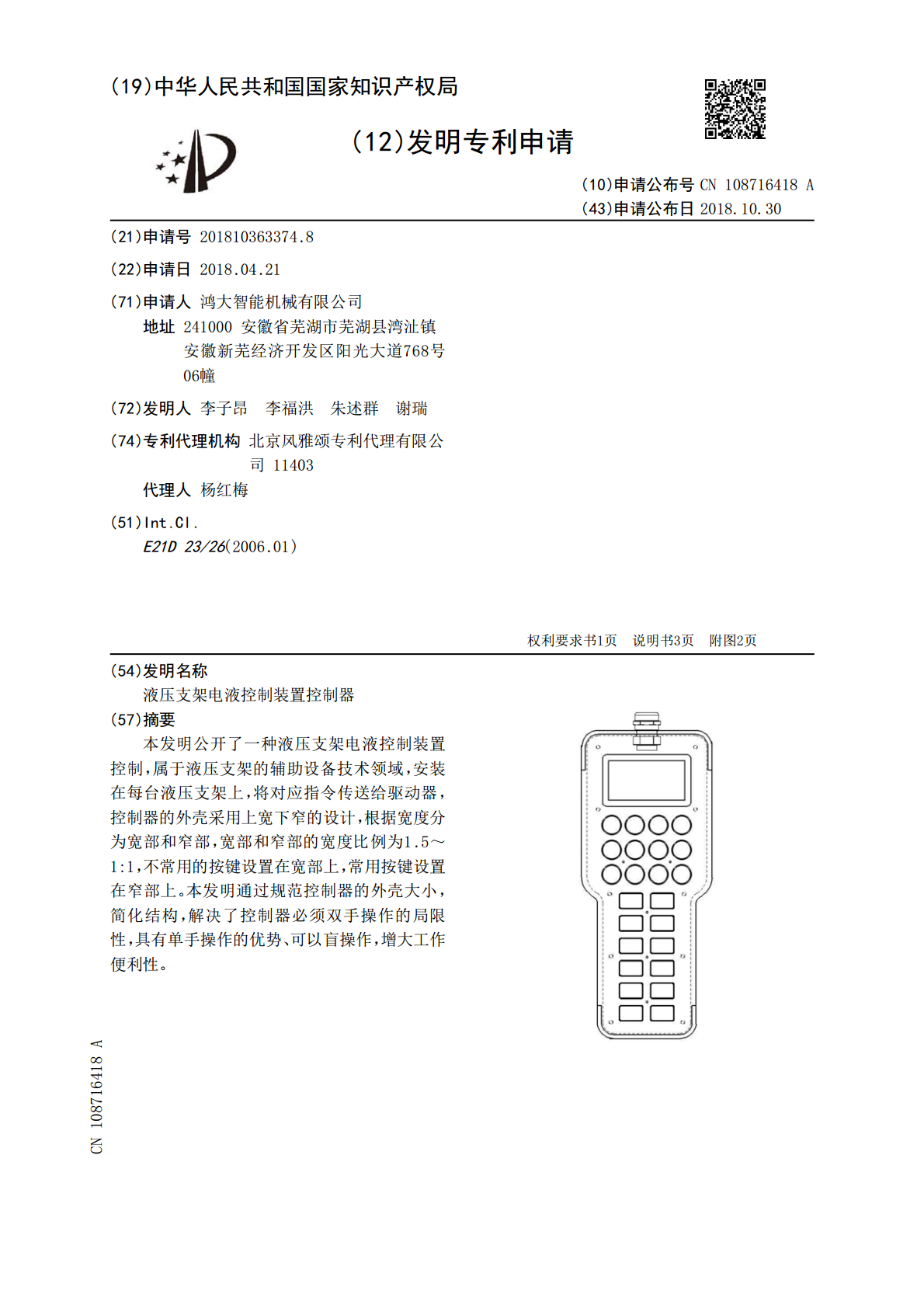

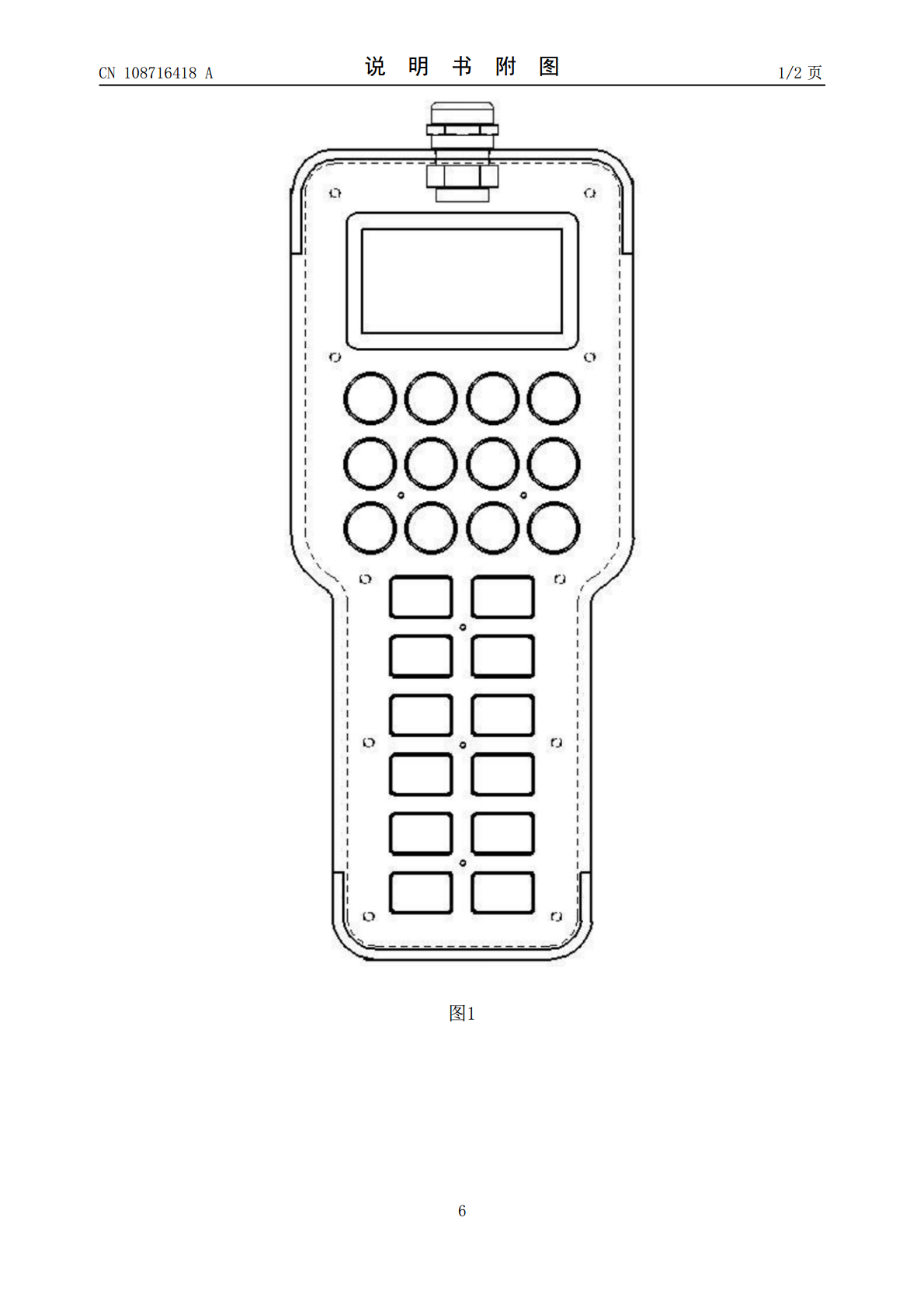

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108716418A(43)申请公布日2018.10.30(21)申请号201810363374.8(22)申请日2018.04.21(71)申请人鸿大智能机械有限公司地址241000安徽省芜湖市芜湖县湾沚镇安徽新芜经济开发区阳光大道768号06幢(72)发明人李子昂李福洪朱述群谢瑞(74)专利代理机构北京风雅颂专利代理有限公司11403代理人杨红梅(51)Int.Cl.E21D23/26(2006.01)权利要求书1页说明书3页附图2页(54)发明名称液压支架电液控制装置控制器(57)摘要本发明公开了一种液压支架电液控制装置控制，属于液压支架的辅助设备技术领域，安装在每台液压支架上，将对应指令传送给驱动器，控制器的外壳采用上宽下窄的设计，根据宽度分为宽部和窄部，宽部和窄部的宽度比例为1.5～1:1，不常用的按键设置在宽部上，常用按键设置在窄部上。本发明通过规范控制器的外壳大小，简化结构，解决了控制器必须双手操作的局限性，具有单手操作的优势、可以盲操作，增大工作便利性。CN108716418ACN108716418A权利要求书1/1页1.液压支架电液控制装置控制器，安装在每台液压支架上，将对应指令传送给驱动器，其特征在于，控制器的外壳采用上宽下窄的设计，根据宽度分为宽部和窄部，宽部和窄部的宽度比例为1.5～1:1，不常用的按键设置在宽部上，常用按键设置在窄部上。2.根据权利要求1所述的液压支架电液控制装置控制器，其特征在于，所述控制器表面设有显示区和按键区，按键区分为常用区和不常用区，不常用区和显示区位于宽部，常用区设置在窄部上，不常用区的按键小于常用区的按键大小。3.根据权利要求1所述的液压支架电液控制装置控制器，其特征在于，所述控制器的长、宽、厚的比例为5.5～6:2～3:1，厚度的范围是35～45mm。4.根据权利要求1所述的液压支架电液控制装置控制器，其特征在于，所述按键中包括定位凸点按键和异型键，结合按键提示音操作。5.根据权利要求1所述的液压支架电液控制装置控制器，其特征在于，所述控制器的内部集成有一块MCU，执行程序装在MCU内部的存储器中，MCU连接有显示屏、蜂鸣器、按键和对应按键的指示灯，通过采集到的各种外部数据和接收到的各种输入指令，进行逻辑运算，将相应的控制信号发送给驱动器。6.根据权利要求5所述的液压支架电液控制装置控制器，其特征在于，按键按下之后，按键松开指示灯熄灭蜂鸣器响起，同时指示灯闪烁一下。7.根据权利要求5所述的液压支架电液控制装置控制器，其特征在于，按键结合MCU控制对应设有两种功能。8.根据权利要求1所述的液压支架电液控制装置控制器，其特征在于，按键的使用包括点动和长按的动作区别，点动表示按一下松开直接执行按键动作，长按表示按下3秒以上松开，在阈值时间内保持该按键动作。2CN108716418A说明书1/3页液压支架电液控制装置控制器技术领域[0001]本发明属于液压支架的辅助设备技术领域，具体涉及一种液压支架电液控制装置控制器。背景技术[0002]随着采煤技术的发展，各种先进技术逐渐应用于液压支架控制系统，形成了综采工作面液压支架自动化控制系统。液压支架电液控制装置控制器是一种需要在瓦斯、煤尘爆炸危险环境中使用的本质安全型设备，主要用于煤矿井下综合采煤过程中控制工作面液压支架支护和移动，它安装在每台液压支架上，采用现场总线技术将每台支架控制器和驱动器连接起来。控制器的设计需要考虑到方便使用，目前有些控制器，形态规整，需要双手操作，而且操作按钮过多或过少，操作的时候需要同步观察控制器和周围环境，不利于盲操作。发明内容[0003]根据以上现有技术的不足，本发明所要解决的技术问题是提出一种液压支架电液控制装置控制器，通过规范控制器的外壳大小，简化结构，解决了控制器必须双手操作的局限性，具有单手操作的优势、可以盲操作，增大工作便利性。[0004]为了解决上述技术问题，本发明采用的技术方案为：液压支架电液控制装置控制器，安装在每台液压支架上，将对应指令传送给驱动器，控制器的外壳采用上宽下窄的设计，根据宽度分为宽部和窄部，宽部和窄部的宽度比例为1.5～1:1，不常用的按键设置在宽部上，常用按键设置在窄部上。[0005]上述控制器中，所述控制器表面设有显示区和按键区，按键区分为常用区和不常用区，不常用区和显示区位于宽部，常用区设置在窄部上，不常用区的按键小于常用区的按键大小。所述控制器的长、宽、厚的比例为5.5～6:2～3:1，厚度的范围是35～45mm。所述按键中包括定位凸点按键和异型键，结合按键提示音操作。所述控制器的内部集成有一块MCU，执行程序装在MCU内部的存储器中，MCU连接有显示屏、蜂鸣器、按键和对应按键的指示
