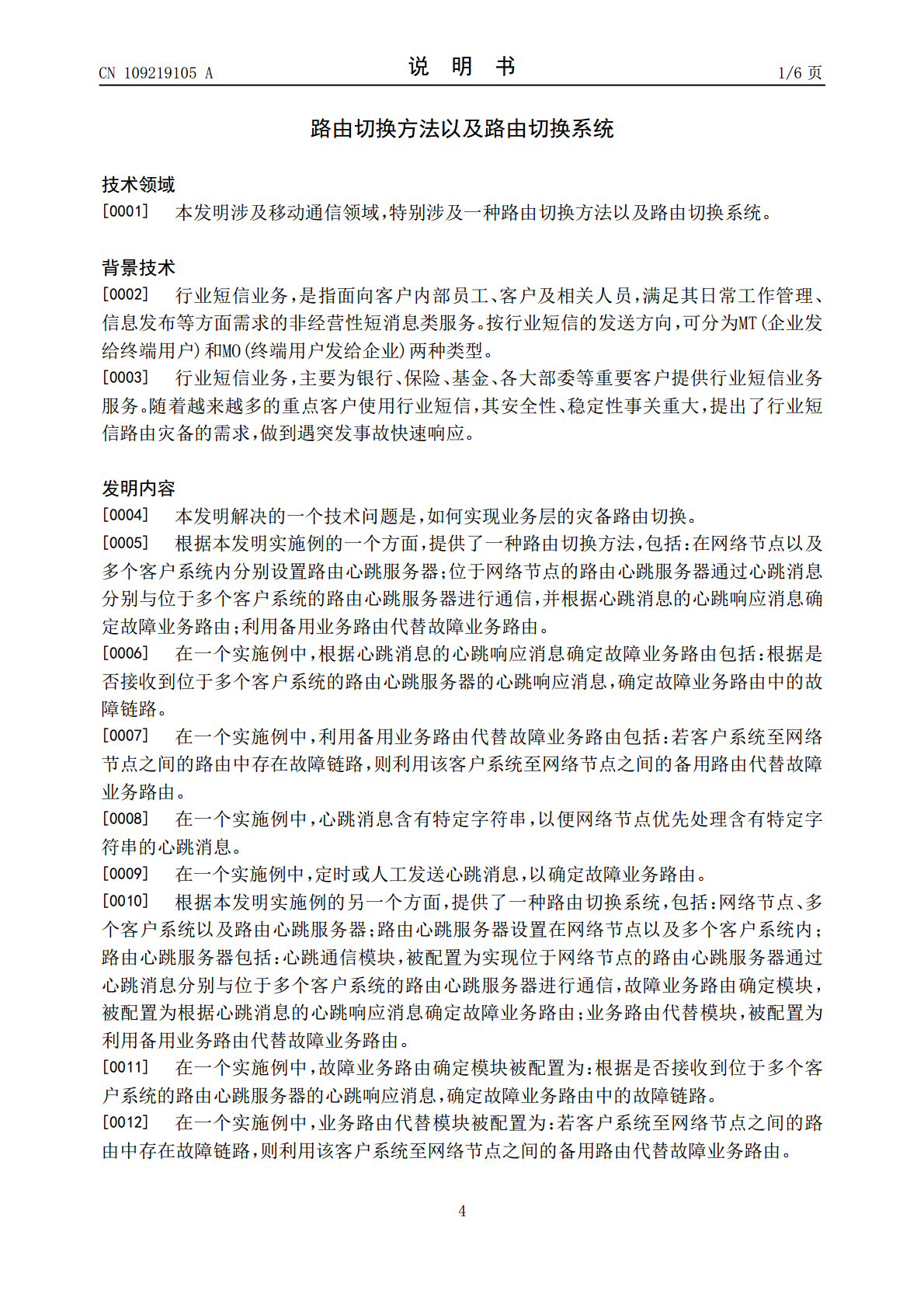

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109219105A(43)申请公布日2019.01.15(21)申请号201710518731.9(22)申请日2017.06.30(71)申请人中国电信股份有限公司地址100033北京市西城区金融大街31号(72)发明人周荣生杨新章李蓉蓉文锦军(74)专利代理机构中国国际贸易促进委员会专利商标事务所11038代理人曲瑞(51)Int.Cl.H04W40/36(2009.01)权利要求书2页说明书6页附图6页(54)发明名称路由切换方法以及路由切换系统(57)摘要本发明公开了一种路由切换方法以及路由切换系统，涉及移动通信领域。其中的方法包括：在网络节点以及多个客户系统内分别设置路由心跳服务器；位于网络节点的路由心跳服务器通过心跳消息分别与位于多个客户系统的路由心跳服务器进行通信，并根据心跳消息的心跳响应消息确定故障业务路由；利用备用业务路由代替故障业务路由。从而实现了业务层的灾备路由切换，并实现了全程路由的无盲点故障链路检测。CN109219105ACN109219105A权利要求书1/2页1.一种路由切换方法，其特征在于，包括：在网络节点以及多个客户系统内分别设置路由心跳服务器；位于网络节点的路由心跳服务器通过心跳消息分别与位于多个客户系统的路由心跳服务器进行通信，并根据所述心跳消息的心跳响应消息确定故障业务路由；利用备用业务路由代替故障业务路由。2.如权利要求1所述的路由切换方法，其特征在于，所述根据所述心跳消息的心跳响应消息确定故障业务路由包括：根据是否接收到位于多个客户系统的路由心跳服务器的心跳响应消息，确定故障业务路由中的故障链路。3.如权利要求2所述的路由切换方法，其特征在于，所述利用备用业务路由代替故障业务路由包括：若客户系统至网络节点之间的路由中存在故障链路，则利用该客户系统至网络节点之间的备用路由代替故障业务路由。4.如权利要求1所述的路由切换方法，其特征在于，所述心跳消息含有特定字符串，以便网络节点优先处理含有特定字符串的心跳消息。5.如权利要求1所述的路由切换方法，其特征在于，定时或人工发送心跳消息，以确定故障业务路由。6.一种路由切换系统，其特征在于，包括：网络节点、多个客户系统以及路由心跳服务器；所述路由心跳服务器设置在网络节点以及多个客户系统内；所述路由心跳服务器包括：心跳通信模块，被配置为实现位于网络节点的路由心跳服务器通过心跳消息分别与位于多个客户系统的路由心跳服务器进行通信，故障业务路由确定模块，被配置为根据所述心跳消息的心跳响应消息确定故障业务路由；业务路由代替模块，被配置为利用备用业务路由代替故障业务路由。7.如权利要求6所述的路由切换系统，其特征在于，所述故障业务路由确定模块被配置为：根据是否接收到位于多个客户系统的路由心跳服务器的心跳响应消息，确定故障业务路由中的故障链路。8.如权利要求7所述的路由切换系统，其特征在于，所述业务路由代替模块被配置为：若客户系统至网络节点之间的路由中存在故障链路，则利用该客户系统至网络节点之间的备用路由代替故障业务路由。9.如权利要求7所述的路由切换系统，其特征在于，所述心跳消息含有特定字符串，以便网络节点优先处理含有特定字符串的心跳消息。10.如权利要求7所述的路由切换系统，其特征在于，所述路由心跳服务器被配置为：定时或人工发送心跳消息，以确定故障业务路由。11.一种路由切换系统，其特征在于，包括：存储器；以及耦接至所述存储器的处理器，所述处理器被配置为基于存储在所述存储器中的指令，2CN109219105A权利要求书2/2页执行如权利要求1至5任一项所述的路由切换方法。12.一种计算机可读存储介质，其特征在于，所述计算机可读存储介质存储有计算机指令，所述指令被处理器执行时实现权利要求1至5任一项所述的路由切换方法。3CN109219105A说明书1/6页路由切换方法以及路由切换系统技术领域[0001]本发明涉及移动通信领域，特别涉及一种路由切换方法以及路由切换系统。背景技术[0002]行业短信业务，是指面向客户内部员工、客户及相关人员，满足其日常工作管理、信息发布等方面需求的非经营性短消息类服务。按行业短信的发送方向，可分为MT(企业发给终端用户)和MO(终端用户发给企业)两种类型。[0003]行业短信业务，主要为银行、保险、基金、各大部委等重要客户提供行业短信业务服务。随着越来越多的重点客户使用行业短信，其安全性、稳定性事关重大，提出了行业短信路由灾备的需求，做到遇突发事故快速响应。发明内容[0004]本发明解决的一个技术问题是，如何实现业务层的灾备路由切换。[0005]根据本发明实施例的一个方面，提供了一种路由切换方法，包括：在网络节点以及多个客户系统内分别设置路由心
