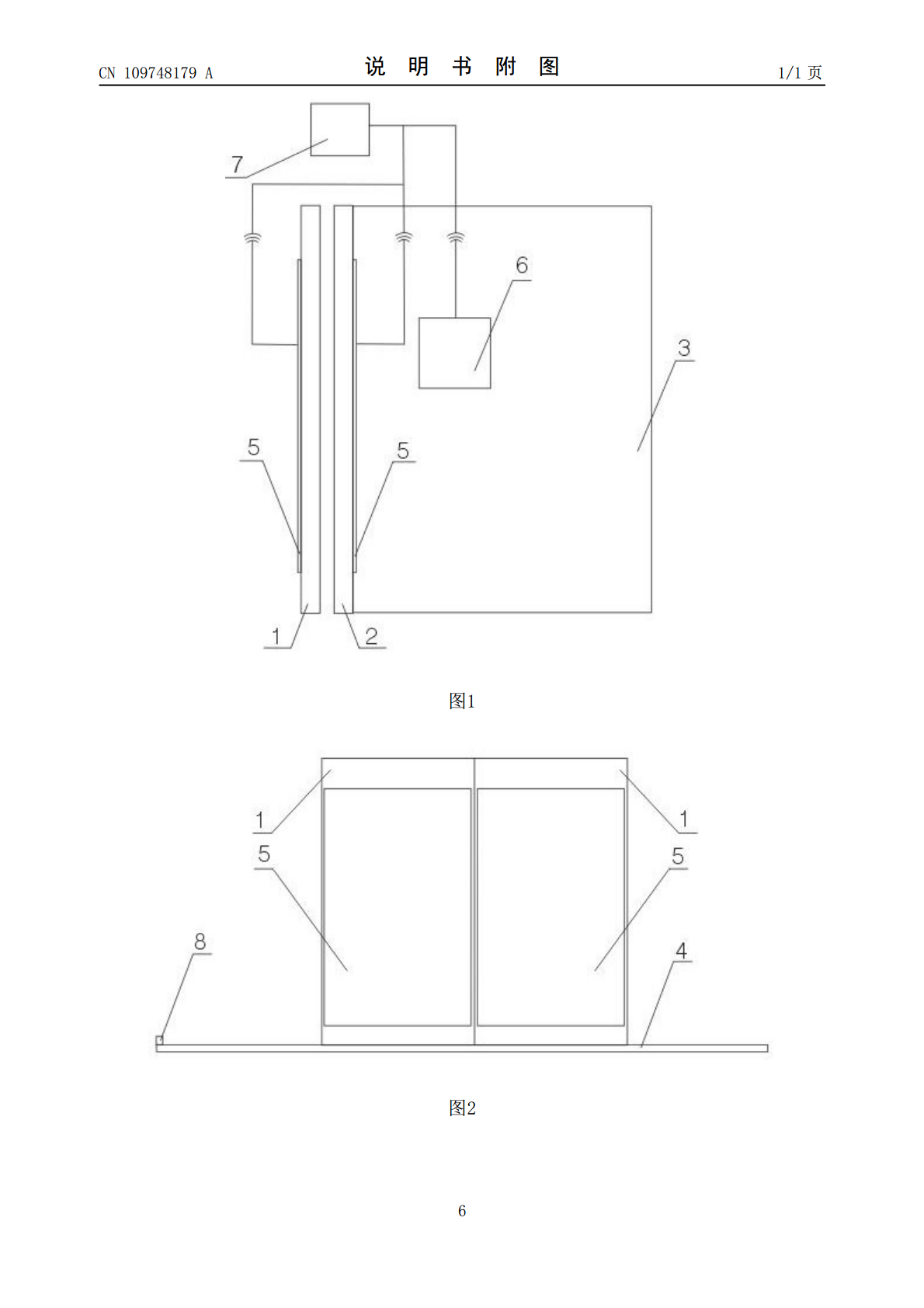

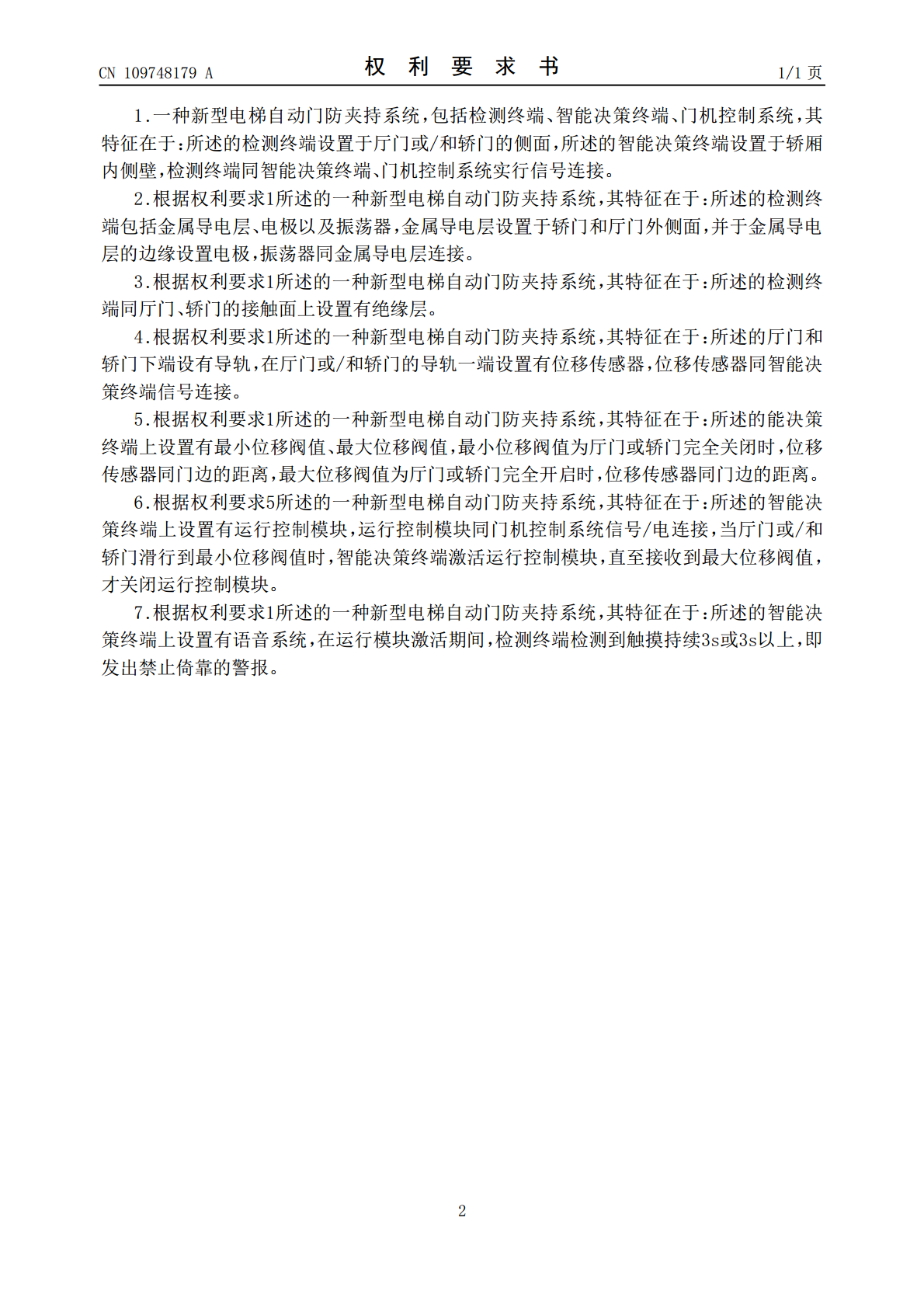

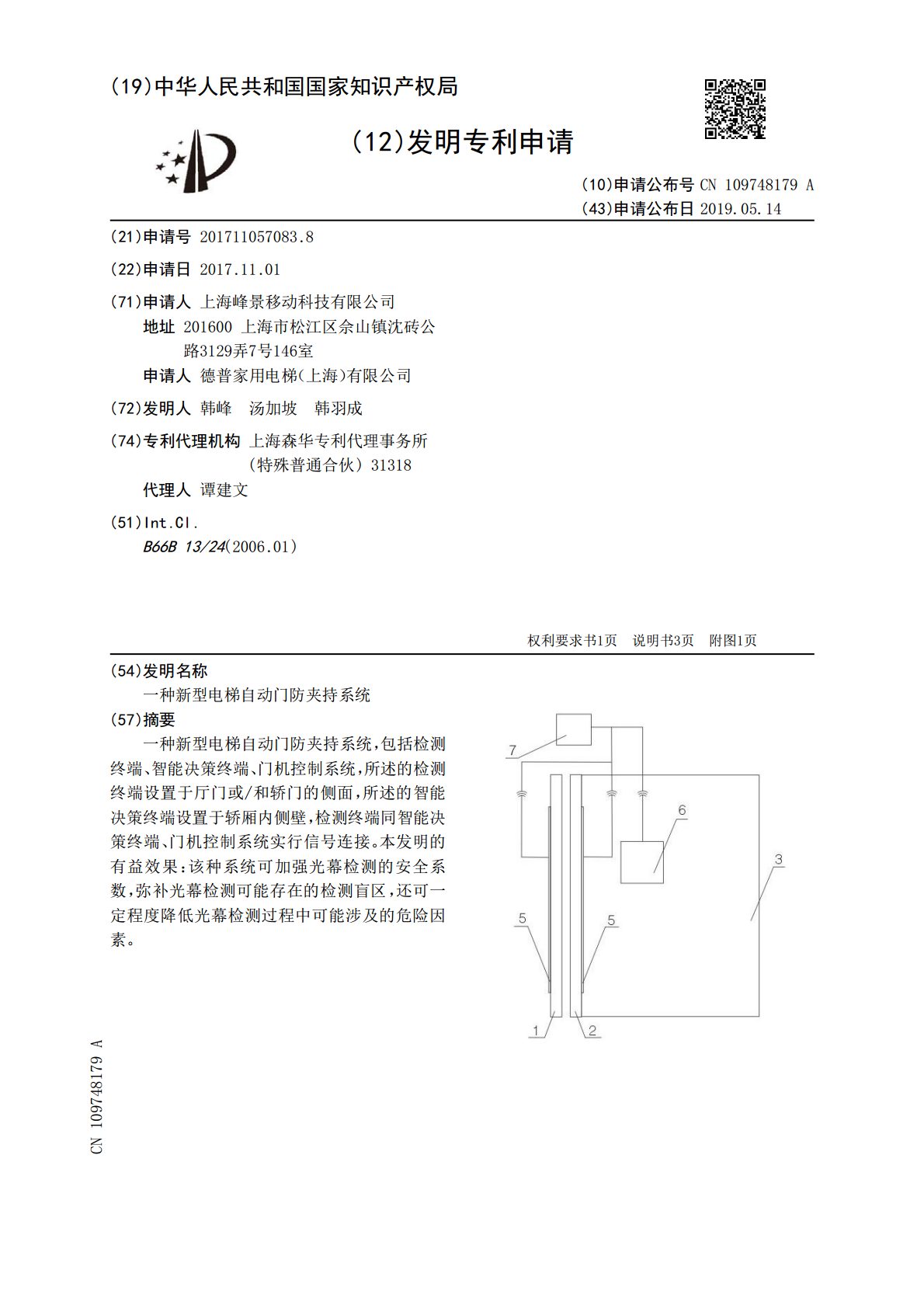

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109748179A(43)申请公布日2019.05.14(21)申请号201711057083.8(22)申请日2017.11.01(71)申请人上海峰景移动科技有限公司地址201600上海市松江区佘山镇沈砖公路3129弄7号146室申请人德普家用电梯（上海）有限公司(72)发明人韩峰汤加坡韩羽成(74)专利代理机构上海森华专利代理事务所(特殊普通合伙)31318代理人谭建文(51)Int.Cl.B66B13/24(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种新型电梯自动门防夹持系统(57)摘要一种新型电梯自动门防夹持系统，包括检测终端、智能决策终端、门机控制系统，所述的检测终端设置于厅门或/和轿门的侧面，所述的智能决策终端设置于轿厢内侧壁，检测终端同智能决策终端、门机控制系统实行信号连接。本发明的有益效果：该种系统可加强光幕检测的安全系数，弥补光幕检测可能存在的检测盲区，还可一定程度降低光幕检测过程中可能涉及的危险因素。CN109748179ACN109748179A权利要求书1/1页1.一种新型电梯自动门防夹持系统，包括检测终端、智能决策终端、门机控制系统，其特征在于：所述的检测终端设置于厅门或/和轿门的侧面，所述的智能决策终端设置于轿厢内侧壁，检测终端同智能决策终端、门机控制系统实行信号连接。2.根据权利要求1所述的一种新型电梯自动门防夹持系统，其特征在于：所述的检测终端包括金属导电层、电极以及振荡器，金属导电层设置于轿门和厅门外侧面，并于金属导电层的边缘设置电极，振荡器同金属导电层连接。3.根据权利要求1所述的一种新型电梯自动门防夹持系统，其特征在于：所述的检测终端同厅门、轿门的接触面上设置有绝缘层。4.根据权利要求1所述的一种新型电梯自动门防夹持系统，其特征在于：所述的厅门和轿门下端设有导轨，在厅门或/和轿门的导轨一端设置有位移传感器，位移传感器同智能决策终端信号连接。5.根据权利要求1所述的一种新型电梯自动门防夹持系统，其特征在于：所述的能决策终端上设置有最小位移阀值、最大位移阀值，最小位移阀值为厅门或轿门完全关闭时，位移传感器同门边的距离，最大位移阀值为厅门或轿门完全开启时，位移传感器同门边的距离。6.根据权利要求5所述的一种新型电梯自动门防夹持系统，其特征在于：所述的智能决策终端上设置有运行控制模块，运行控制模块同门机控制系统信号/电连接，当厅门或/和轿门滑行到最小位移阀值时，智能决策终端激活运行控制模块，直至接收到最大位移阀值，才关闭运行控制模块。7.根据权利要求1所述的一种新型电梯自动门防夹持系统，其特征在于：所述的智能决策终端上设置有语音系统，在运行模块激活期间，检测终端检测到触摸持续3s或3s以上，即发出禁止倚靠的警报。2CN109748179A说明书1/3页一种新型电梯自动门防夹持系统技术领域[0001]本发明涉及电梯安全领域，尤其涉及一种新型电梯自动门防夹持系统。背景技术[0002]电梯是一种以曳引机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物，载人电梯都是微机控制的智能化、自动化设备，不需要专业人员操作，普通乘客只要遵循使用程序来乘坐和操作电梯即可。[0003]电梯的轿门都安装有光幕传感器，用于检测是否存在异物遮挡电梯轿门，避免因电梯关门挟持人员或物体。但是光幕本身存在一些缺陷，影响了电梯安全使用，主要体现在一下几个方面：光幕自身存在检测盲区，对于处于盲区内的人或物均无法得到有效的感应，这是导致电梯屡屡发生夹人事故的主要原因；光幕设置于轿门两侧，这一方面代表着厅门部分缺少防夹持的安全装置，另一方面也意味着，在电梯关门过程中，为了让光幕感应并重做开门动作，乘客就需要冒险将肢体或物体伸入到轿门和厅门之间的检测区，一旦出现光幕感应滞后的问题，就直接威胁到了乘客的人身安全。[0004]因此，针对以上缺陷，需要对电梯的安全系统进行有效创新。发明内容[0005]针对以上缺陷，本发明的目的在于提供一种新型电梯自动门防夹持系统，该种系统可加强光幕检测的安全系数，弥补光幕检测可能存在的检测盲区，还可一定程度降低光幕检测过程中可能涉及的危险因素。[0006]为实现上述目的，本发明提供如下技术方案：一种新型电梯自动门防夹持系统，包括检测终端、智能决策终端、门机控制系统；所述的检测终端设置于厅门或/和轿门的侧面，所述的智能决策终端设置于轿厢内侧壁，检测终端同智能决策终端、门机控制系统实行信号连接；相应的，检测终端包括金属导电层、电极以及振荡器，金属导电层设置于轿门和厅门外侧面，并于金属导电层的边缘设置电极，振荡器同金属导电层连接；相应的，检测终端同厅门、轿门的接触面上设置有绝缘层；相应的，厅门和轿门下端
