一种同轴快装结构及一种同轴夹具.pdf

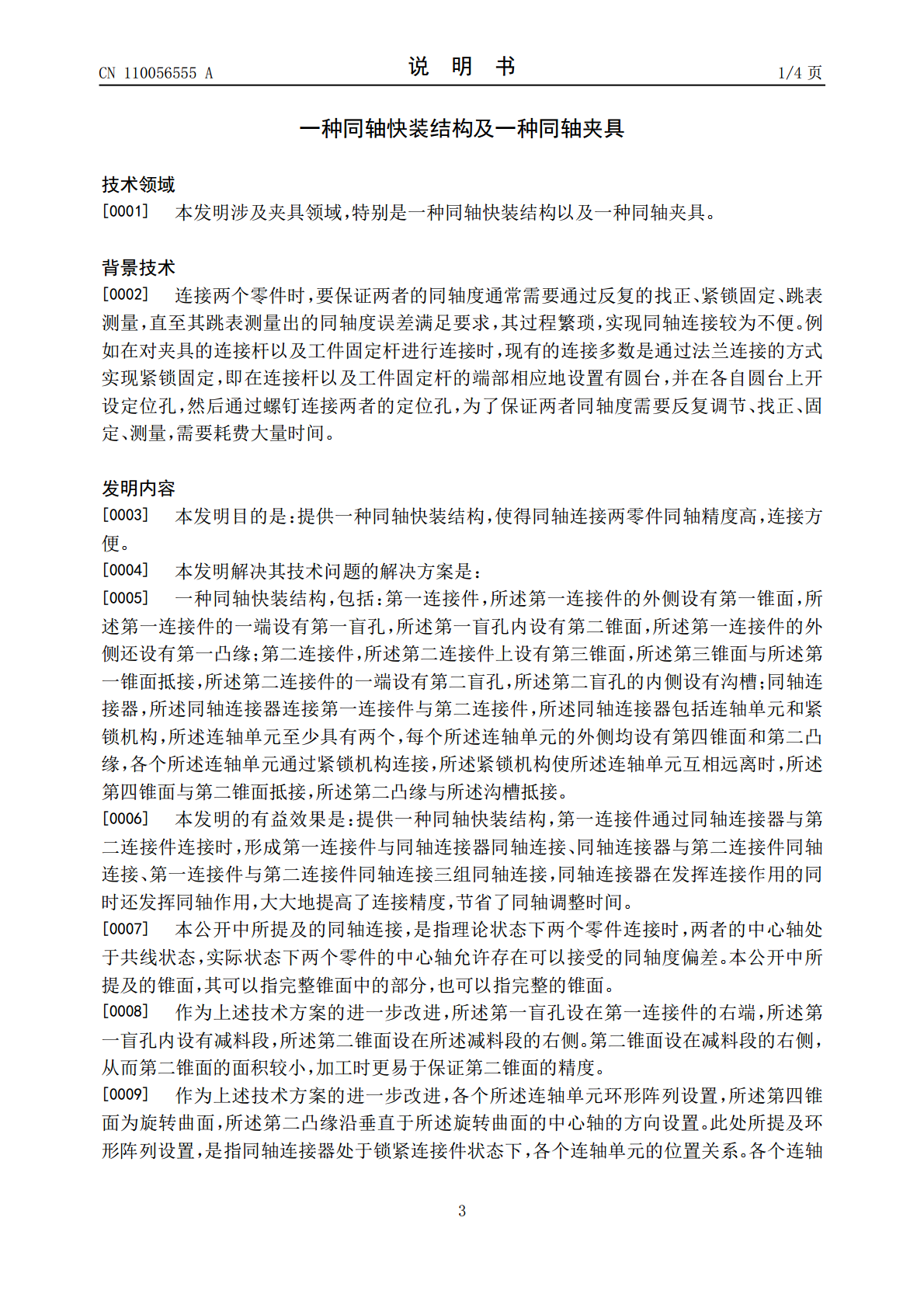

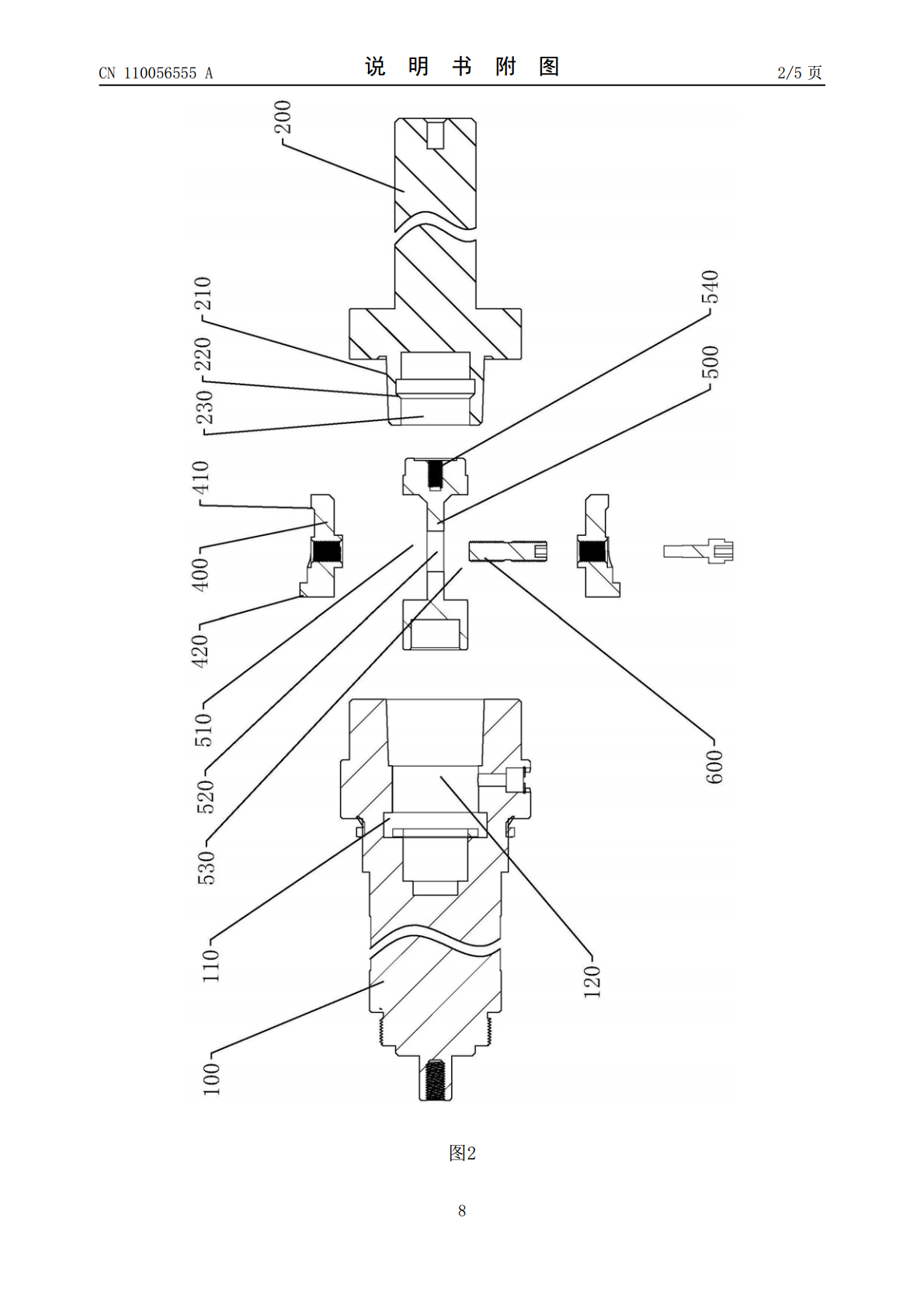

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110056555A(43)申请公布日2019.07.26(21)申请号201910349735.8(22)申请日2019.04.28(71)申请人广东省汉兴科技有限公司地址528200广东省佛山市南海区狮山镇罗村沙坑工业区头山自编6号厂房（住所申请）(72)发明人罗娟吴东秀王业辉张良斌(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人王国标(51)Int.Cl.F16B1/02(2006.01)B25B11/02(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种同轴快装结构及一种同轴夹具(57)摘要本发明公开了一种同轴快装结构，包括：第一连接件，所述第一连接件的外侧设有第一锥面，所述第一连接件的一端设有第一盲孔，所述第一盲孔内设有第二锥面，所述第一连接件的外侧还设有第一凸缘；第二连接件，所述第二连接件上设有第三锥面，所述第三锥面与所述第一锥面抵接，所述第二连接件的一端设有第二盲孔，所述第二盲孔的内侧设有沟槽；同轴连接器，所述同轴连接器包括连轴单元和紧锁机构，每个所述连轴单元的外侧均设有第四锥面和第二凸缘，各个所述连轴单元通过紧锁机构连接。提供一种同轴快装结构，同轴连接器在发挥连接作用的同时还发挥同轴作用，大大地提高了连接精度，节省了同轴调整时间。CN110056555ACN110056555A权利要求书1/1页1.一种同轴快装结构，其特征在于：包括：第一连接件(200)，所述第一连接件(200)的外侧设有第一锥面(210)，所述第一连接件(200)的一端设有第一盲孔(230)，所述第一盲孔(230)内设有第二锥面(220)，所述第一连接件(200)的外侧还设有第一凸缘；第二连接件(100)，所述第二连接件(100)上设有第三锥面，所述第三锥面与所述第一锥面(210)抵接，所述第二连接件(100)的一端设有第二盲孔(120)，所述第二盲孔(120)的内侧设有沟槽(110)；同轴连接器，所述同轴连接器连接第一连接件(200)与第二连接件(100)，所述同轴连接器包括连轴单元(400)和紧锁机构，所述连轴单元(400)至少具有两个，每个所述连轴单元(400)的外侧均设有第四锥面(410)和第二凸缘(420)，各个所述连轴单元(400)通过紧锁机构连接，所述紧锁机构使所述连轴单元(400)互相远离时，所述第四锥面(410)与第二锥面(220)抵接，所述第二凸缘(420)与所述沟槽(110)抵接。2.根据权利要求1所述的一种同轴快装结构，其特征在于：所述第一盲孔(230)设在第一连接件(200)的右端，所述第一盲孔(230)内设有减料段，所述第二锥面(220)设在所述减料段的右侧。3.根据权利要求1所述的一种同轴快装结构，其特征在于：各个所述连轴单元(400)环形阵列设置，所述第四锥面(410)为旋转曲面，所述第二凸缘(420)沿垂直于所述旋转曲面的中心轴的方向设置。4.根据权利要求1所述的一种同轴快装结构，其特征在于：所述连轴单元(400)的数量为两个。5.根据权利要求4所述的一种同轴快装结构，其特征在于：所述紧锁机构包括分别设置在两个所述连轴单元(400)上的螺孔、同时与两个所述螺孔连接的螺纹件(600)。6.根据权利要求5所述的一种同轴快装结构，其特征在于：所述螺纹件(600)为螺柱，所述螺柱的端面上设有第一传动孔。7.根据权利要求5或6所述的一种同轴快装结构，其特征在于：还包括锁座(500)，所述锁座(500)的一侧位于第一盲孔(230)内，所述锁座(500)的另一侧位于第二盲孔(120)内，所述锁座(500)的侧面上设有第一安装口(510)、第一通孔(520)和第三安装口(530)，所述第一安装口(510)和第三安装口(530)通过第一通孔(520)连通，两个所述连轴单元(400)分别位于第一安装口(510)和第三安装口(530)内，所述螺纹件(600)穿过所述第一通孔(520)，所述第一安装口(510)、第一通孔(520)、第三安装口(530)均沿上下方向设置。8.根据权利要求7所述的一种同轴快装结构，其特征在于：所述锁座(500)的上侧面或下侧面上设有提拉孔(540)，所述提拉孔(540)内设有螺纹。9.一种同轴夹具，包括夹座，所述夹座内设有旋转电机，其特征在于：还包括如权利要求1-8任一项所述的第一连接件(200)、同轴连接器和第二连接件(100)，所述旋转电机驱动与第一连接件(200)驱动连接，所述第一连接件(200)通过同轴连接器连接有第二连接件(100)，所述第二连接件(100)上固接有与第二盲孔(120)同轴设置的工件套接柱。2CN110056555A说明书1/4页一种同轴快装结构及一种同轴夹具技术
