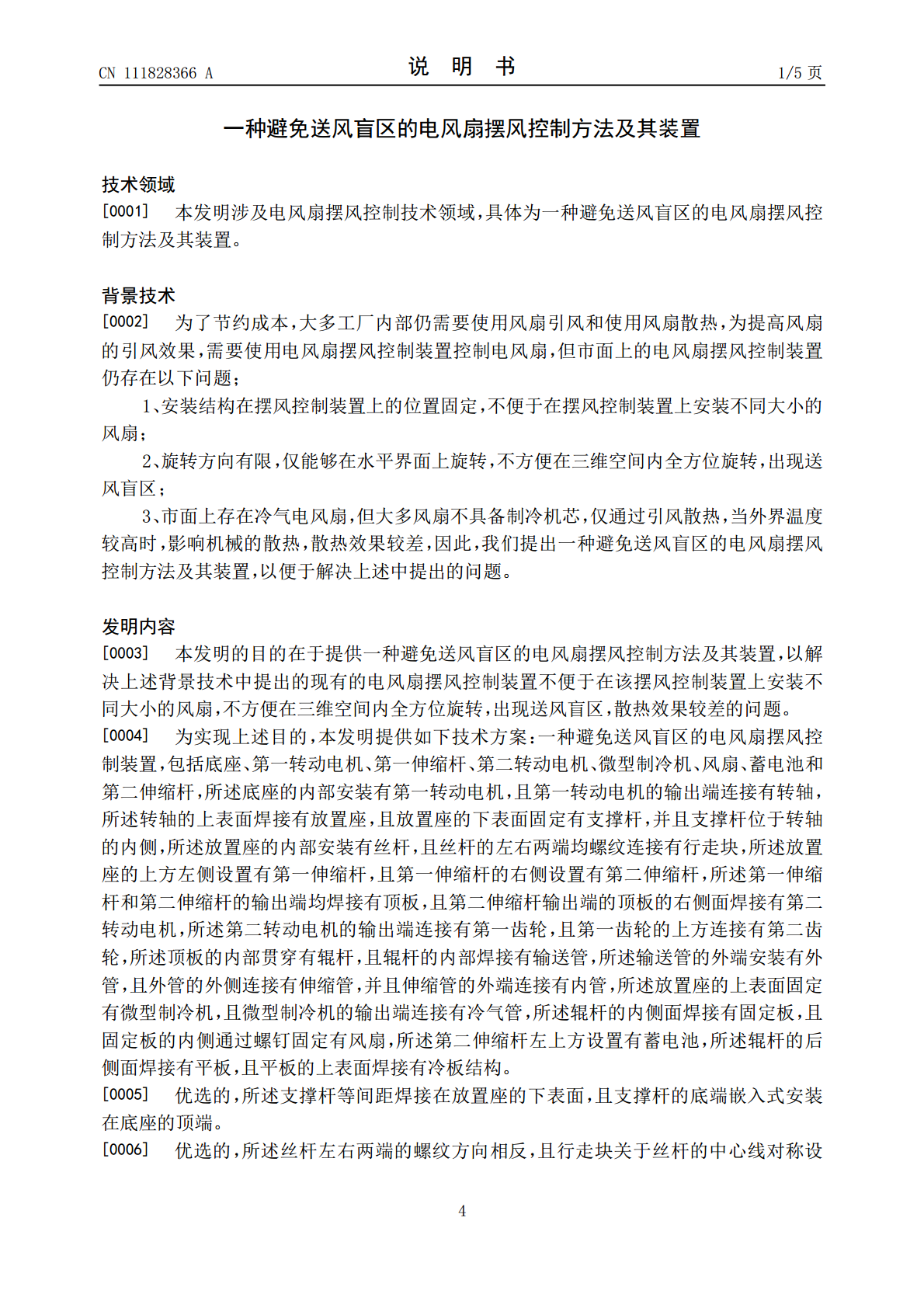

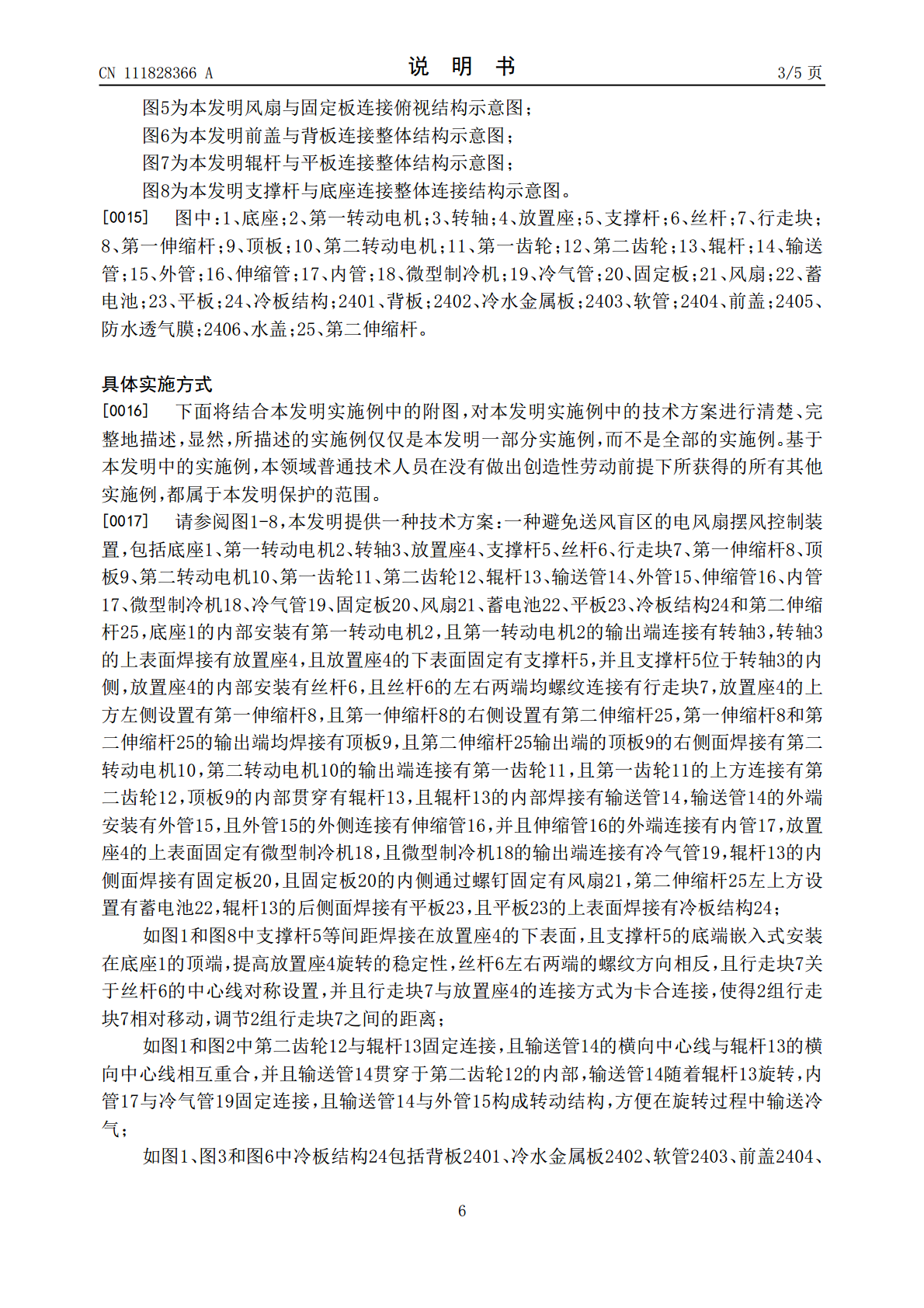

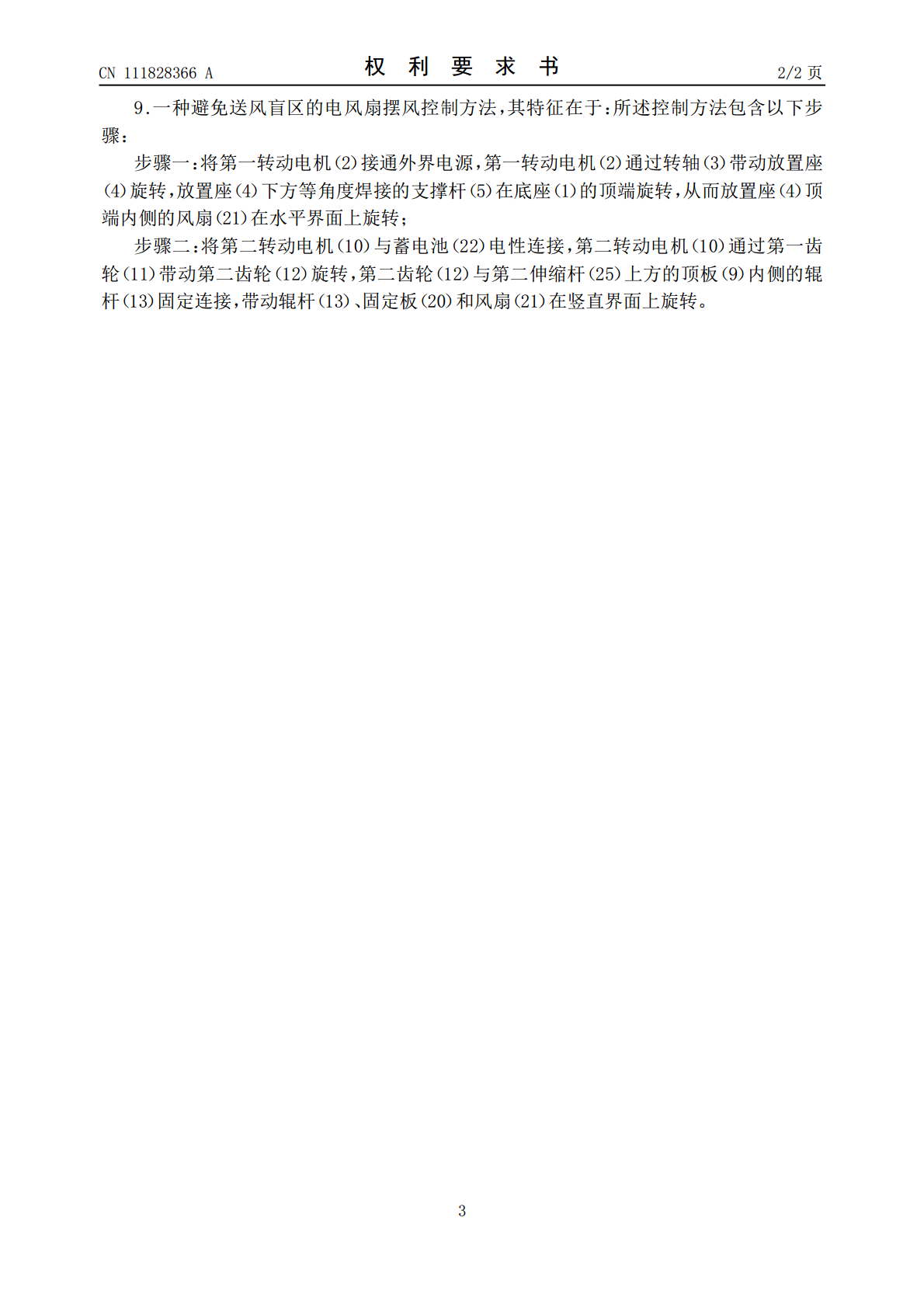

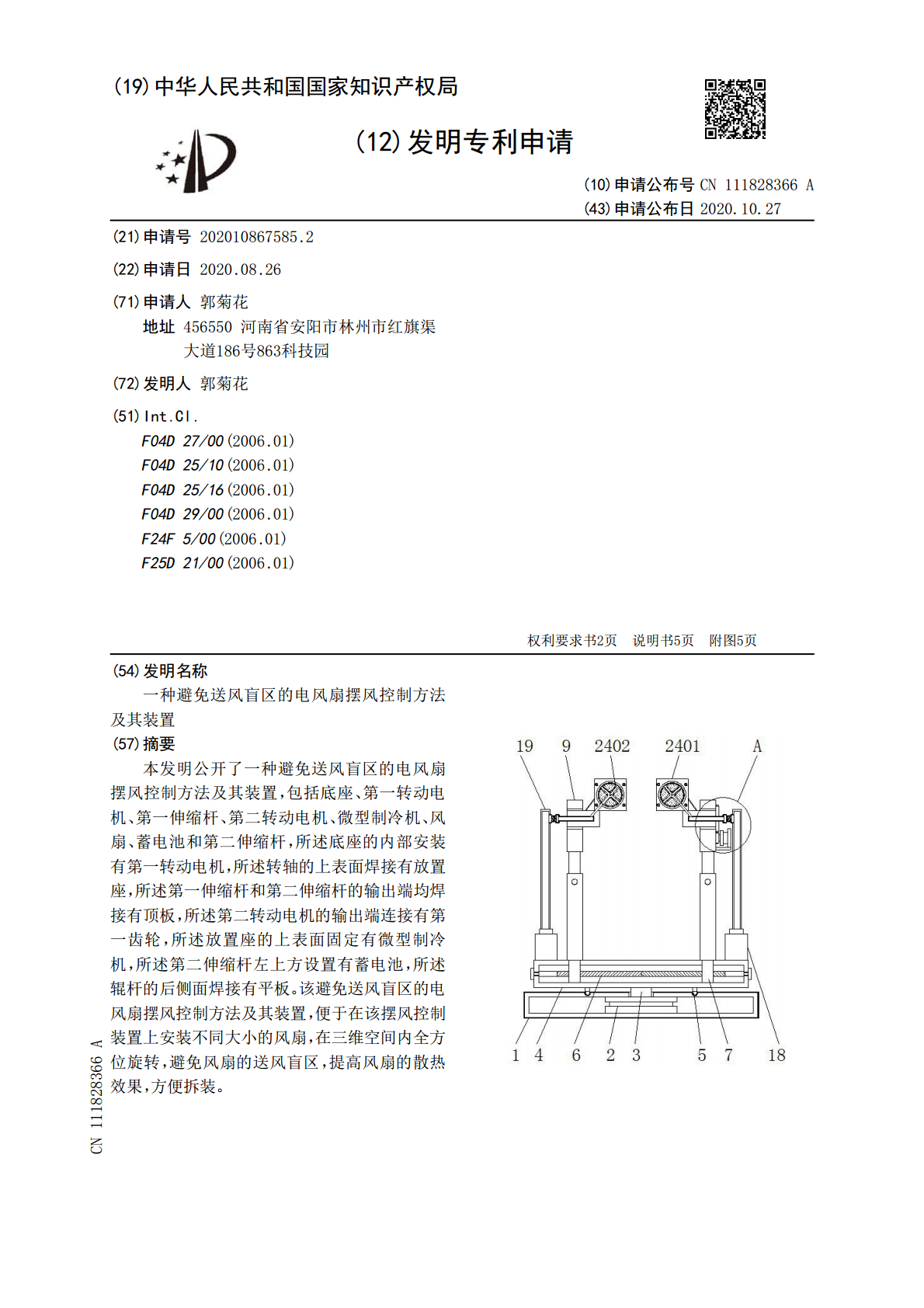

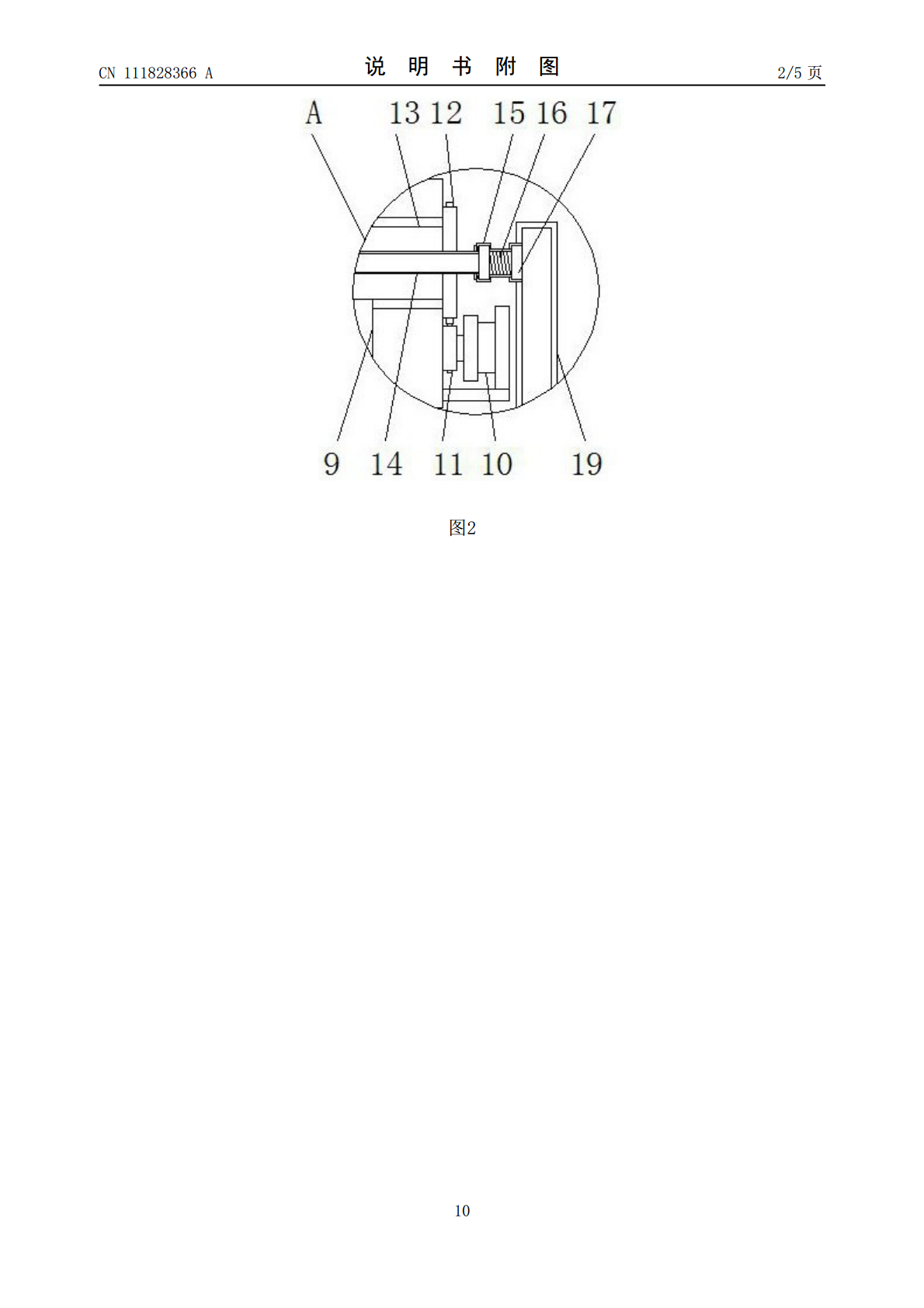

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111828366A(43)申请公布日2020.10.27(21)申请号202010867585.2(22)申请日2020.08.26(71)申请人郭菊花地址456550河南省安阳市林州市红旗渠大道186号863科技园(72)发明人郭菊花(51)Int.Cl.F04D27/00(2006.01)F04D25/10(2006.01)F04D25/16(2006.01)F04D29/00(2006.01)F24F5/00(2006.01)F25D21/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种避免送风盲区的电风扇摆风控制方法及其装置(57)摘要本发明公开了一种避免送风盲区的电风扇摆风控制方法及其装置，包括底座、第一转动电机、第一伸缩杆、第二转动电机、微型制冷机、风扇、蓄电池和第二伸缩杆，所述底座的内部安装有第一转动电机，所述转轴的上表面焊接有放置座，所述第一伸缩杆和第二伸缩杆的输出端均焊接有顶板，所述第二转动电机的输出端连接有第一齿轮，所述放置座的上表面固定有微型制冷机，所述第二伸缩杆左上方设置有蓄电池，所述辊杆的后侧面焊接有平板。该避免送风盲区的电风扇摆风控制方法及其装置，便于在该摆风控制装置上安装不同大小的风扇，在三维空间内全方位旋转，避免风扇的送风盲区，提高风扇的散热效果，方便拆装。CN111828366ACN111828366A权利要求书1/2页1.一种避免送风盲区的电风扇摆风控制装置，包括底座（1）、第一转动电机（2）、第一伸缩杆（8）、第二转动电机（10）、微型制冷机（18）、风扇（21）、蓄电池（22）和第二伸缩杆（25），其特征在于：所述底座（1）的内部安装有第一转动电机（2），且第一转动电机（2）的输出端连接有转轴（3），所述转轴（3）的上表面焊接有放置座（4），且放置座（4）的下表面固定有支撑杆（5），并且支撑杆（5）位于转轴（3）的内侧，所述放置座（4）的内部安装有丝杆（6），且丝杆（6）的左右两端均螺纹连接有行走块（7），所述放置座（4）的上方左侧设置有第一伸缩杆（8），且第一伸缩杆（8）的右侧设置有第二伸缩杆（25），所述第一伸缩杆（8）和第二伸缩杆（25）的输出端均焊接有顶板（9），且第二伸缩杆（25）输出端的顶板（9）的右侧面焊接有第二转动电机（10），所述第二转动电机（10）的输出端连接有第一齿轮（11），且第一齿轮（11）的上方连接有第二齿轮（12），所述顶板（9）的内部贯穿有辊杆（13），且辊杆（13）的内部焊接有输送管（14），所述输送管（14）的外端安装有外管（15），且外管（15）的外侧连接有伸缩管（16），并且伸缩管（16）的外端连接有内管（17），所述放置座（4）的上表面固定有微型制冷机（18），且微型制冷机（18）的输出端连接有冷气管（19），所述辊杆（13）的内侧面焊接有固定板（20），且固定板（20）的内侧通过螺钉固定有风扇（21），所述第二伸缩杆（25）左上方设置有蓄电池（22），所述辊杆（13）的后侧面焊接有平板（23），且平板（23）的上表面焊接有冷板结构（24）。2.根据权利要求1所述的一种避免送风盲区的电风扇摆风控制装置，其特征在于：所述支撑杆（5）等间距焊接在放置座（4）的下表面，且支撑杆（5）的底端嵌入式安装在底座（1）的顶端。3.根据权利要求1所述的一种避免送风盲区的电风扇摆风控制装置，其特征在于：所述丝杆（6）左右两端的螺纹方向相反，且行走块（7）关于丝杆（6）的中心线对称设置，并且行走块（7）与放置座（4）的连接方式为卡合连接。4.根据权利要求1所述的一种避免送风盲区的电风扇摆风控制装置，其特征在于：所述第二齿轮（12）与辊杆（13）固定连接，且输送管（14）的横向中心线与辊杆（13）的横向中心线相互重合，并且输送管（14）贯穿于第二齿轮（12）的内部。5.根据权利要求1所述的一种避免送风盲区的电风扇摆风控制装置，其特征在于：所述内管（17）与冷气管（19）固定连接，且输送管（14）与外管（15）构成转动结构。6.根据权利要求1所述的一种避免送风盲区的电风扇摆风控制装置，其特征在于：所述冷板结构（24）包括背板（2401）、冷水金属板（2402）、软管（2403）、前盖（2404）、防水透气膜（2405）和水盖（2406），背板（2401）的内部设置有冷水金属板（2402），冷水金属板（2402）的底端螺纹连接有软管（2403），冷水金属板（2402）的前侧设置有前盖（2404），冷水金属板（2402）的外端安装有防水透气膜（2405），冷水金属板（2402）的前端螺纹连接有水盖（2406）。7.根据权利要求6所述的一种避免送风盲区的电风扇摆风控制装置
