一种基于摇头送风机构和摆向组件控制的电风扇.pdf

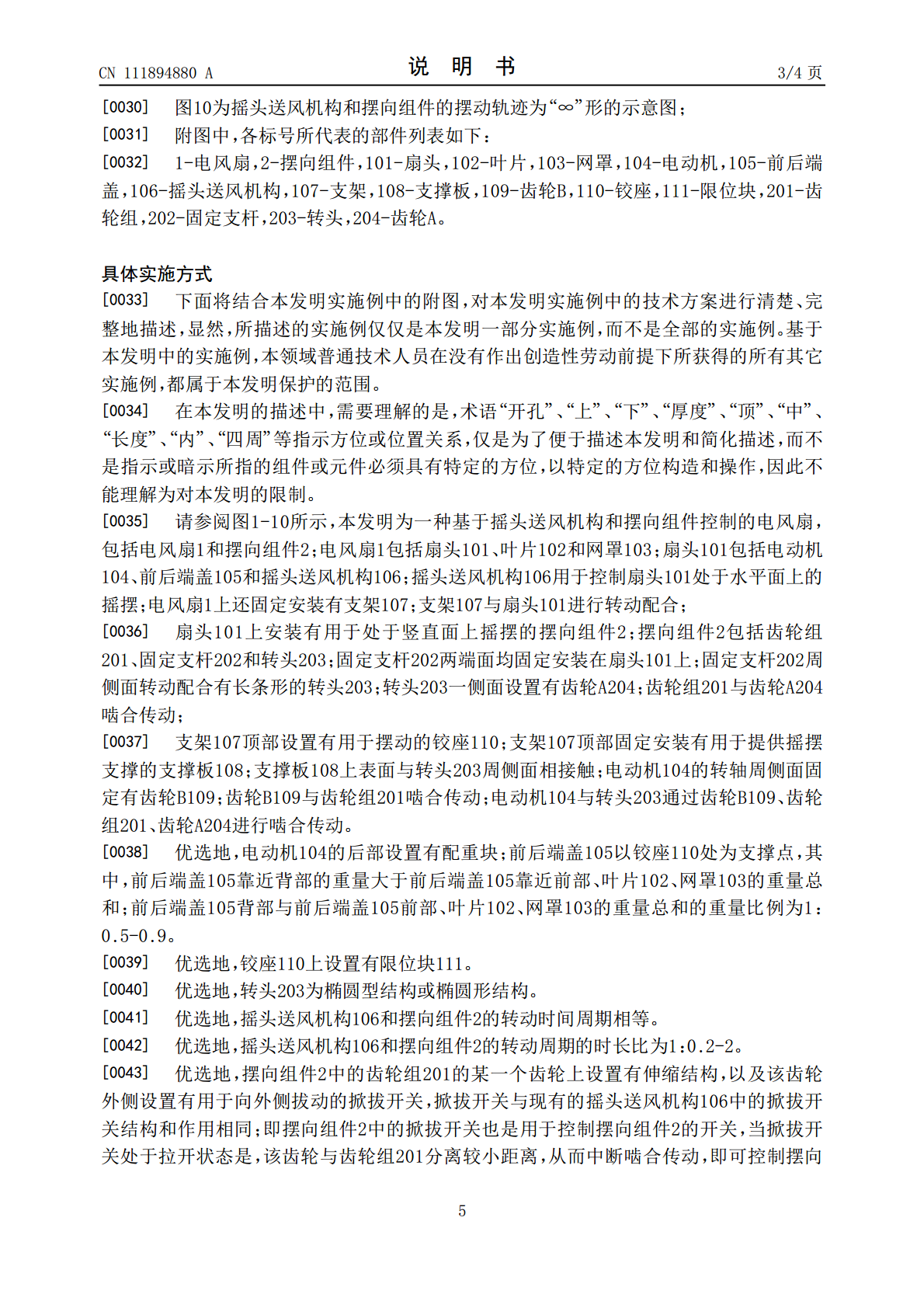

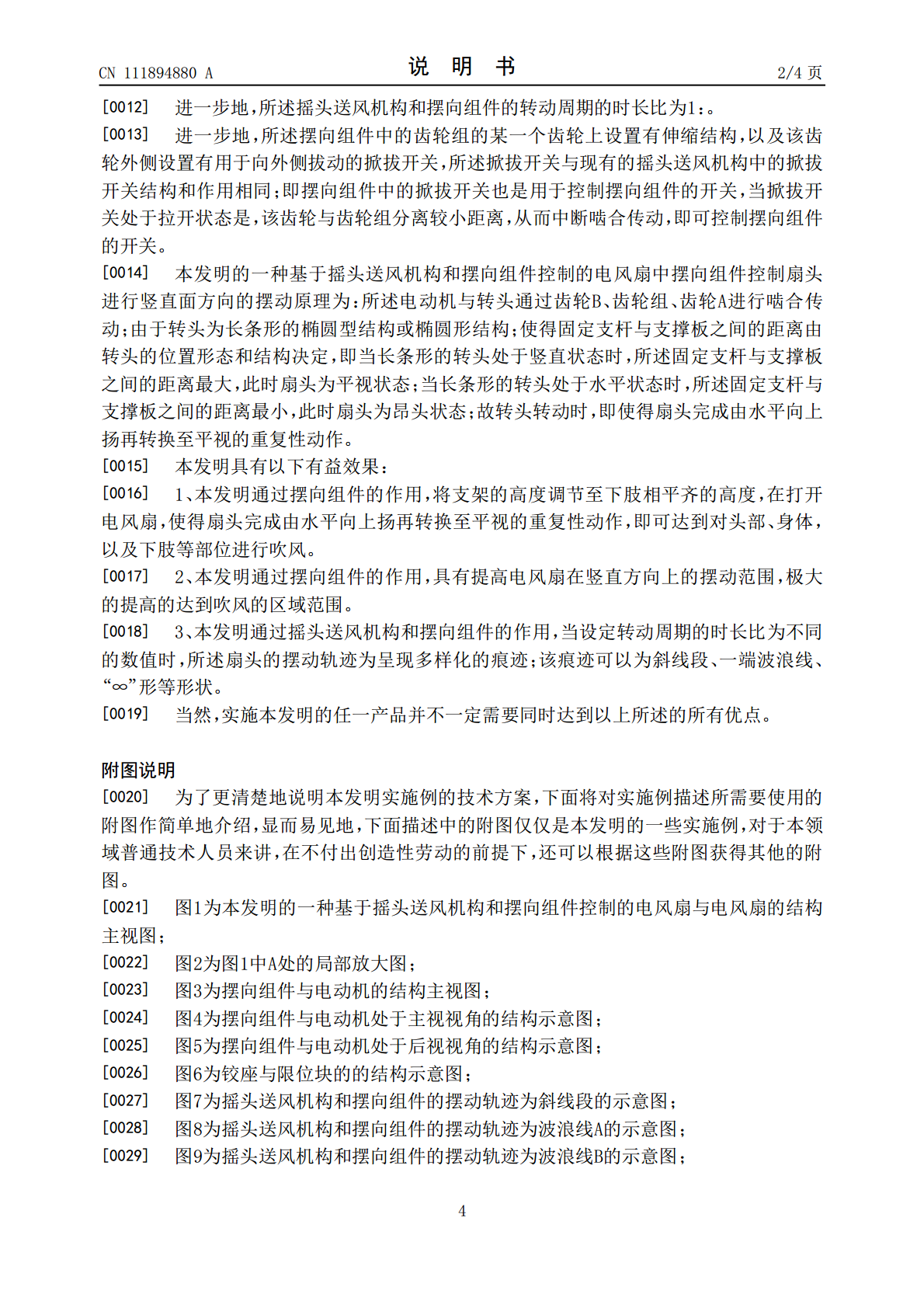

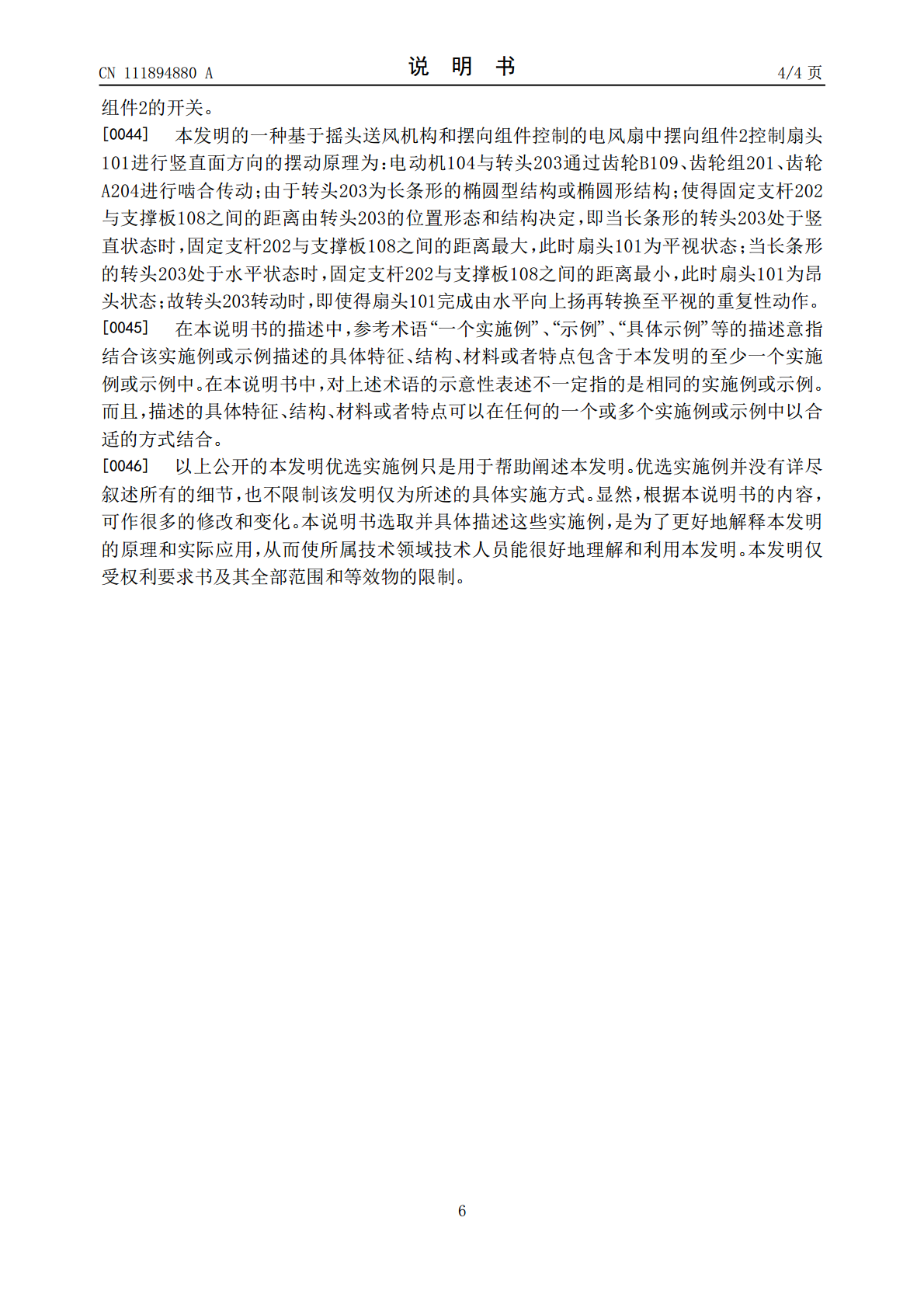

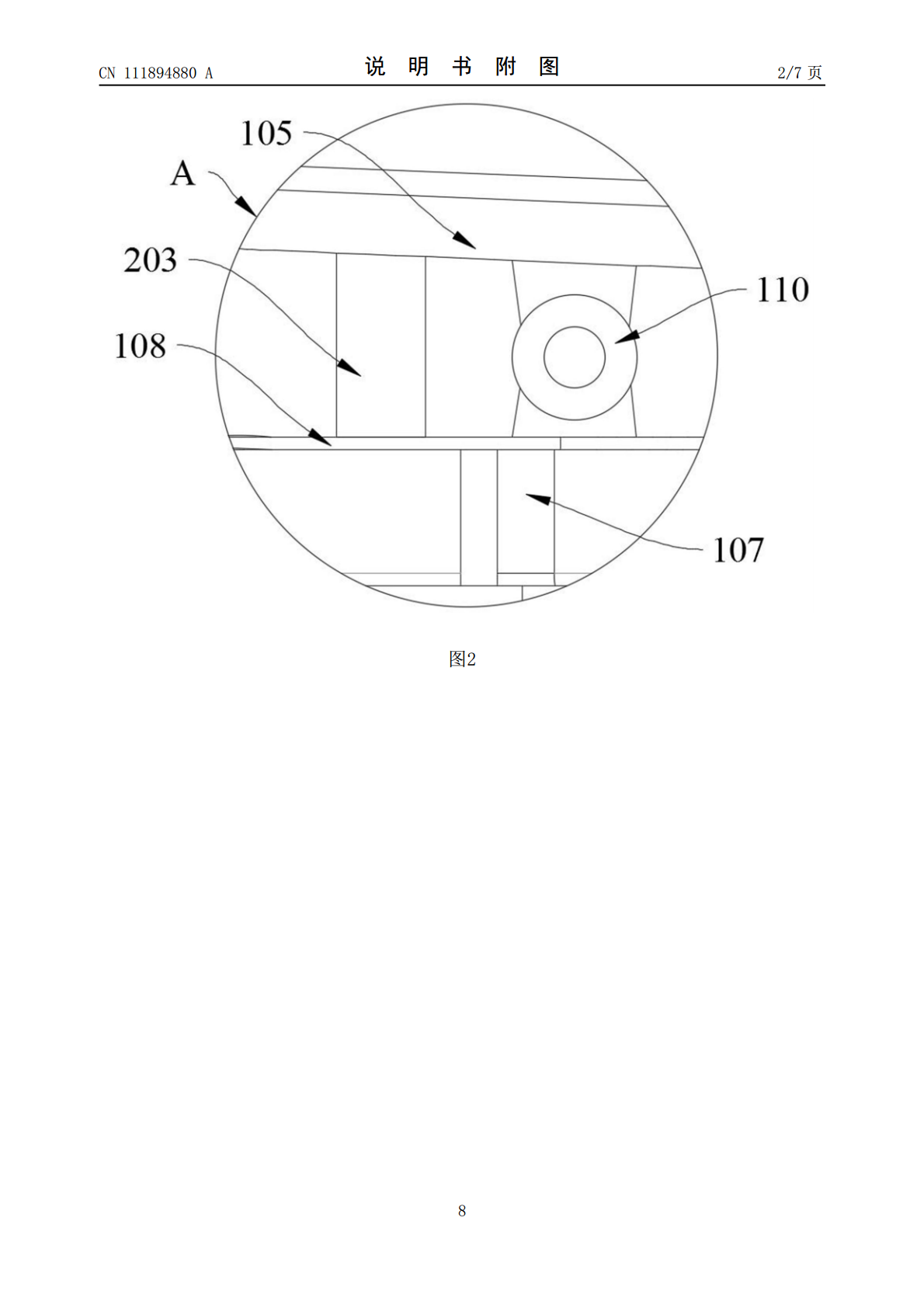

本发明公开了一种基于摇头送风机构和摆向组件控制的电风扇，涉及家用电器技术领域。本发明包括电风扇和摆向组件；扇头上安装有摆向组件；摆向组件包括齿轮组、固定支杆和转头；固定支杆两端面均固定安装在扇头上；固定支杆周侧面转动配合有转头；转头一侧面设置有齿轮A；齿轮组与齿轮A啮合传动；支架顶部固定有支撑板；支撑板上表面与转头周侧面相接触；电动机的转轴周侧面固定有齿轮B；电动机与转头通过齿轮B、齿轮组、齿轮A进行啮合传动。本发明通过摆向组件的作用，将支架的高度调节至下肢相平齐的高度，在打开电风扇，使得扇头完成由水平向
