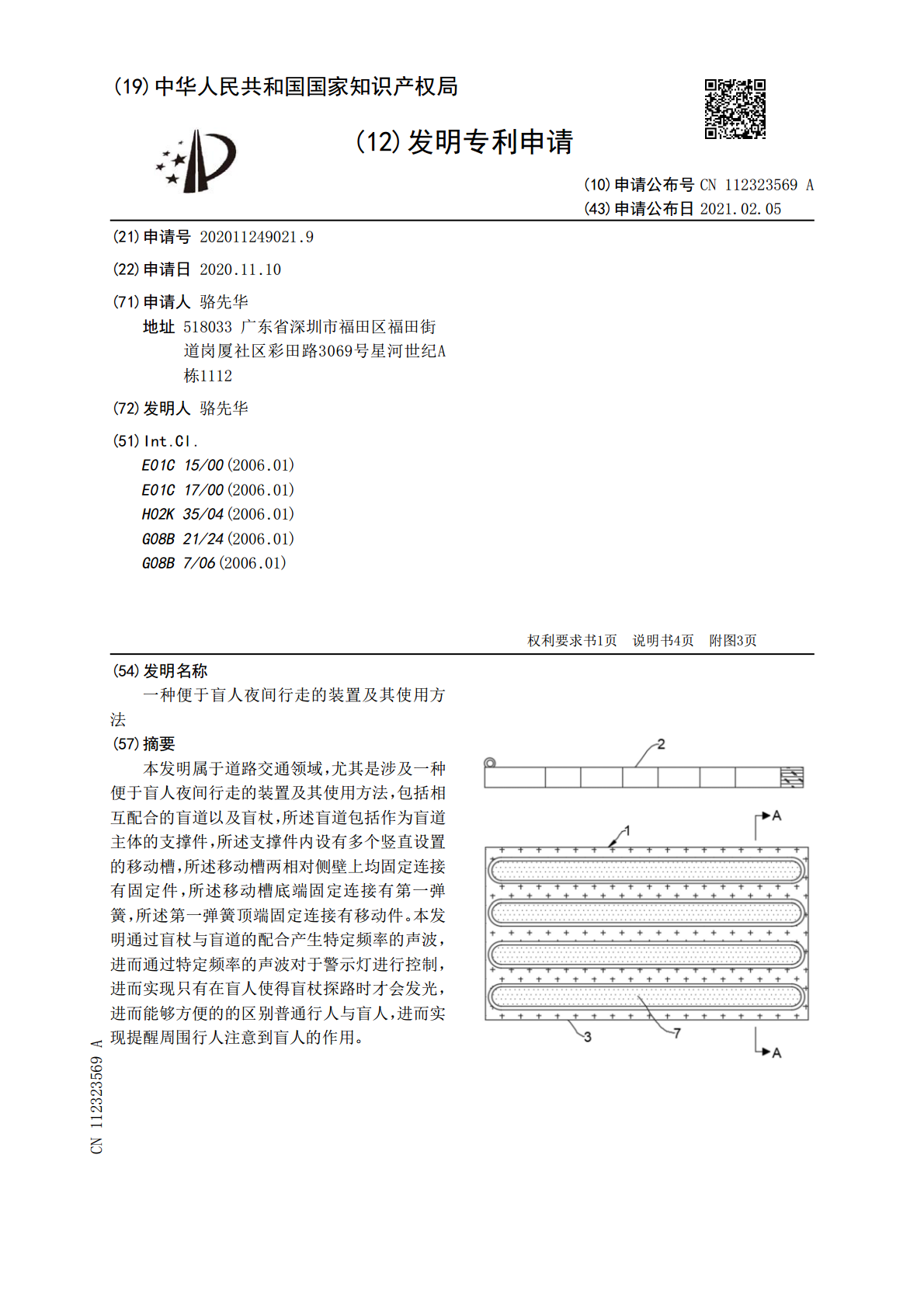

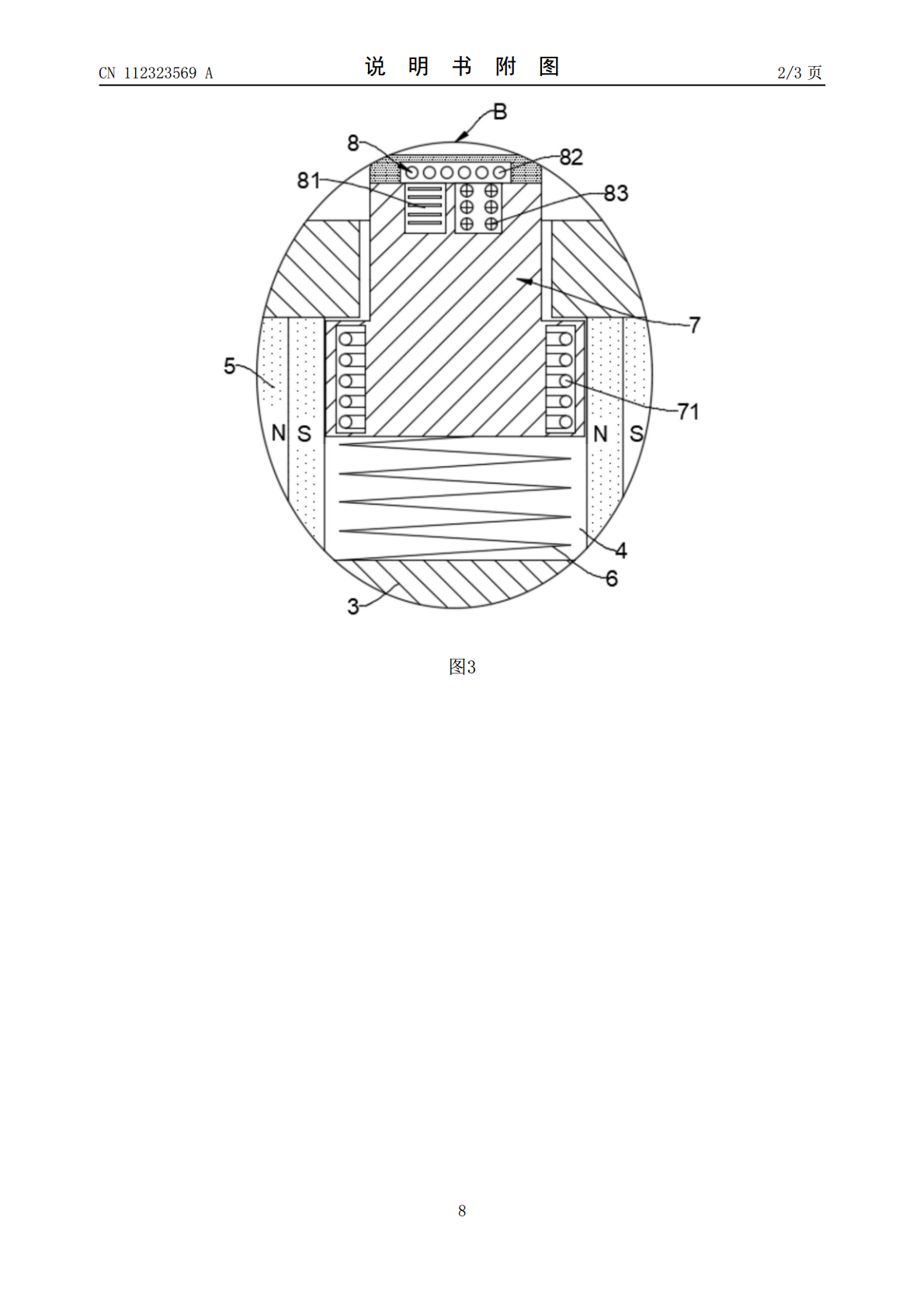

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112323569A(43)申请公布日2021.02.05(21)申请号202011249021.9(22)申请日2020.11.10(71)申请人骆先华地址518033广东省深圳市福田区福田街道岗厦社区彩田路3069号星河世纪A栋1112(72)发明人骆先华(51)Int.Cl.E01C15/00(2006.01)E01C17/00(2006.01)H02K35/04(2006.01)G08B21/24(2006.01)G08B7/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种便于盲人夜间行走的装置及其使用方法(57)摘要本发明属于道路交通领域，尤其是涉及一种便于盲人夜间行走的装置及其使用方法，包括相互配合的盲道以及盲杖，所述盲道包括作为盲道主体的支撑件，所述支撑件内设有多个竖直设置的移动槽，所述移动槽两相对侧壁上均固定连接有固定件，所述移动槽底端固定连接有第一弹簧，所述第一弹簧顶端固定连接有移动件。本发明通过盲杖与盲道的配合产生特定频率的声波，进而通过特定频率的声波对于警示灯进行控制，进而实现只有在盲人使得盲杖探路时才会发光，进而能够方便的的区别普通行人与盲人，进而实现提醒周围行人注意到盲人的作用。CN112323569ACN112323569A权利要求书1/1页1.一种便于盲人夜间行走的装置，包括相互配合的盲道(1)以及盲杖(2)，所述盲道(1)包括作为盲道(1)主体的支撑件(3)，其特征在于，所述支撑件(3)内设有多个竖直设置的移动槽(4)，所述移动槽(4)两相对侧壁上均固定连接有固定件(5)，所述移动槽(4)底端固定连接有第一弹簧(6)，所述第一弹簧(6)顶端固定连接有移动件(7)，所述移动件(7)内设有能够与固定件(5)相配合的线圈(71)，所述移动件(7)内设有发光机构(8)，所述支撑件(3)内设有控制发光机构(8)工作的触发机构(9)，所述触发机构(9)的状态由盲杖(2)所控制。2.根据权利要求1所述的一种便于盲人夜间行走的装置，其特征在于，两个所述固定件(5)均为永磁体，且两个固定件(5)相对的一侧磁极为相反设置。3.根据权利要求1所述的一种便于盲人夜间行走的装置，其特征在于，所述发光机构(8)由电源(81)、警示灯(82)以及声控延时开关(83)组成，所述电源(81)由将会由线圈(71)对其进行充电，所述电源(81)、警示灯(82)以及声控延时开关(83)均为串联设置，所述移动件(7)位于警示灯(82)上方为透明结构。4.根据权利要求3所述的一种便于盲人夜间行走的装置，其特征在于，所述触发机构(9)由触发腔(91)、滑动板(92)、第二弹簧(93)以及哨子(94)组成，所述触发腔(91)设置在支撑件(3)内，所述滑动板(92)密封滑动连接在触发腔(91)内，所述第二弹簧(93)上下两端分别与滑动板(92)底端以及触发腔(91)顶端固定连接，所述哨子(94)固定连接在触发腔(91)底壁且与触发腔(91)连通设置。5.根据权利要求4所述的一种便于盲人夜间行走的装置，其特征在于，所述支撑件(3)内设有导管(95)，所述导管(95)将哨子(94)底端以及触发腔(91)顶端连通设置。6.根据权利要求4所述的一种便于盲人夜间行走的装置，其特征在于，所述滑动板(92)为永磁体设置，所述盲杖(2)底端为能够使得滑动板(92)上下移动的铁磁性物质。7.根据权利要求4所述的一种便于盲人夜间行走的装置，其特征在于，所述声控延时开关(83)的闭合由气流通过哨子(94)时发出的特定频率声音进行控制。8.根据权利要求1-7中任一项所述的一种便于盲人夜间行走的装置使用方法，其特征在于，该方法包括以下步骤：S1、行人在盲道(1)上行走，移动件(7)将会被向下压动，当行人离开之后，移动件(7)将会在第一弹簧(6)的作用下实现复位；S2、这过程中移动件(7)内的线圈(71)将会切割两个固定件(5)的磁感线，线圈(71)内部将会产生感应电流，进而实现对于电源(81)的充电；S3、盲人行走时，盲杖(2)与盲道(1)接触将会使得滑动板(92)向上移动，进而实现滑动板(92)将位于滑动板(92)上方的气体通过导管(95)、哨子(94)挤入到滑动板(92)下方；S4、气流通过哨子(94)，哨子(94)将会发出特定频率的声音，声控延时开关(83)接收到该特定频率的声音将会自身处于闭合状态，此时声控延时开关(83)将会控制警示灯(82)开始发光。2CN112323569A说明书1/4页一种便于盲人夜间行走的装置及其使用方法技术领域[0001]本发明属于道路交通领域，尤其是涉及一种便于盲人夜间行走的装置及其使用方法。背景技术[0002]盲道是专门帮助盲人
