具有过压保护的泄压阀及相应矿用分层可泄压气囊挡墙.pdf

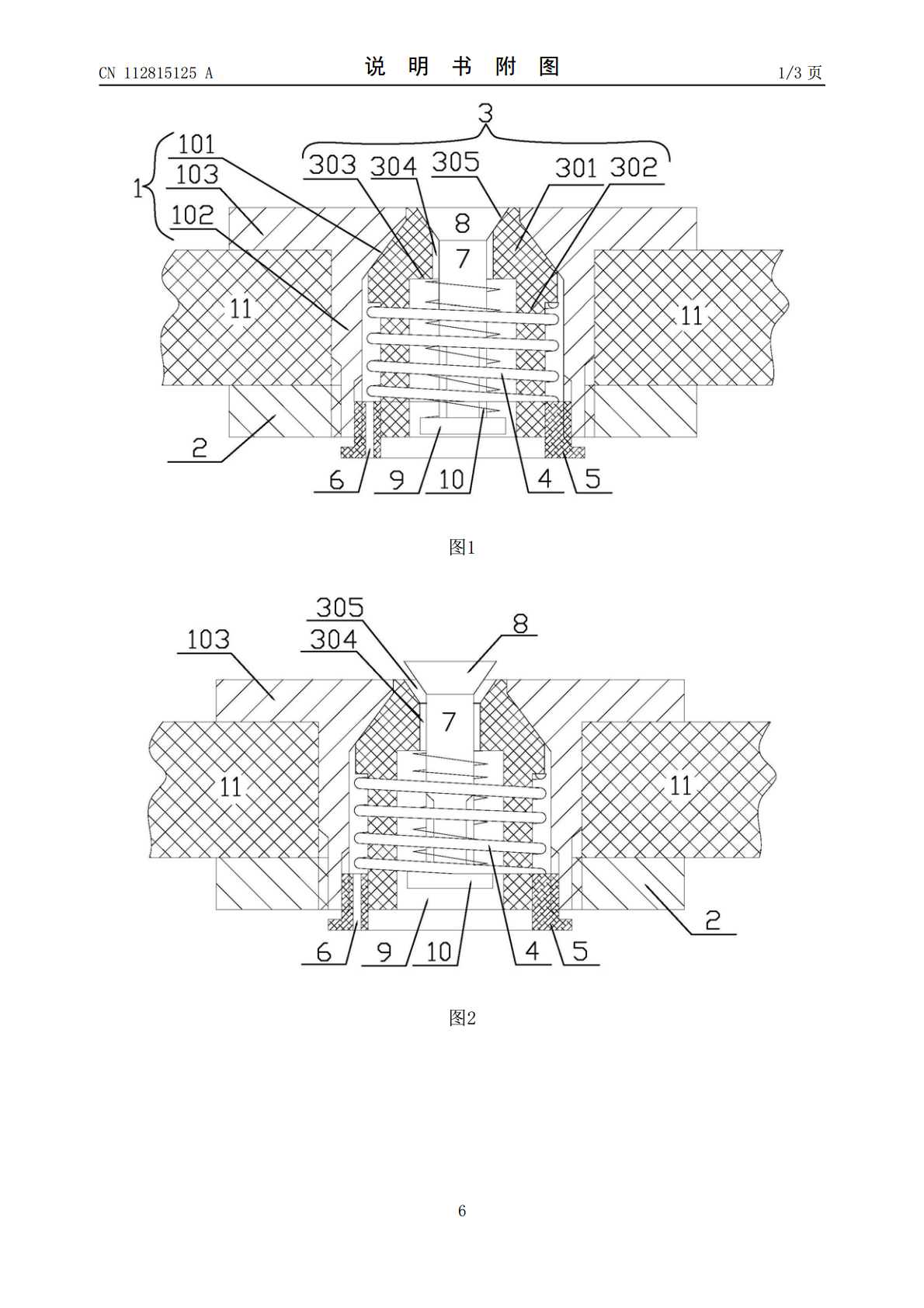

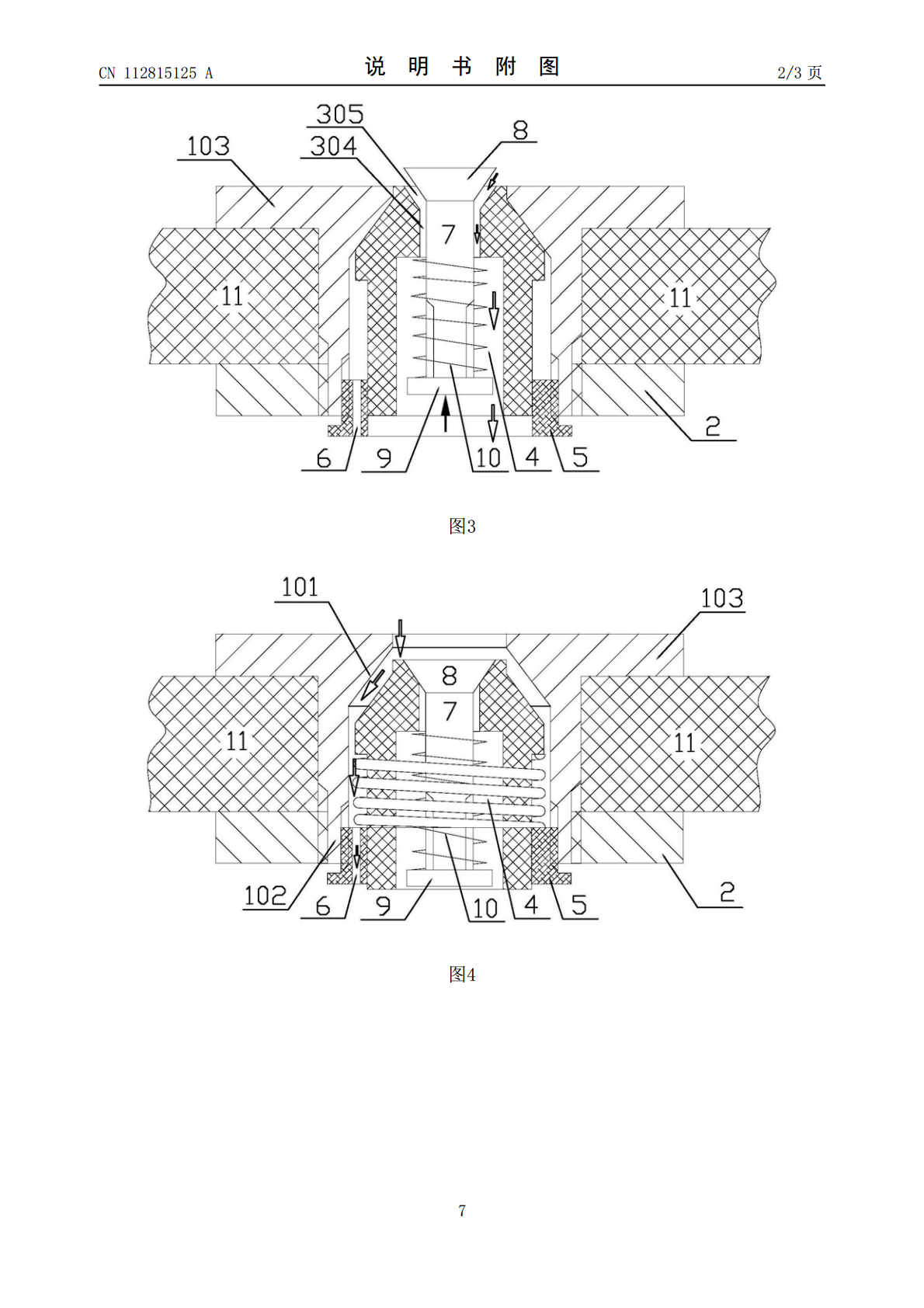

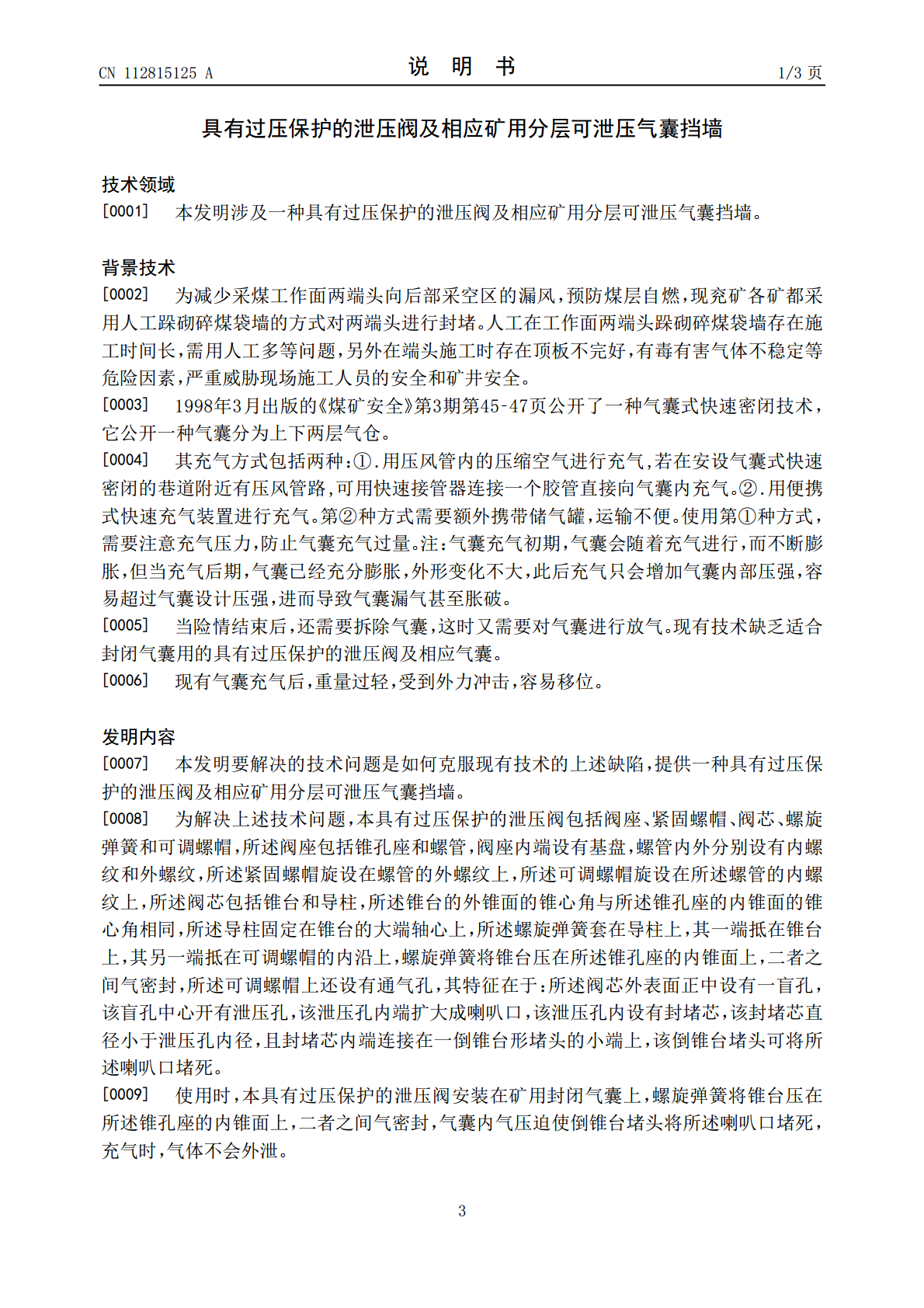

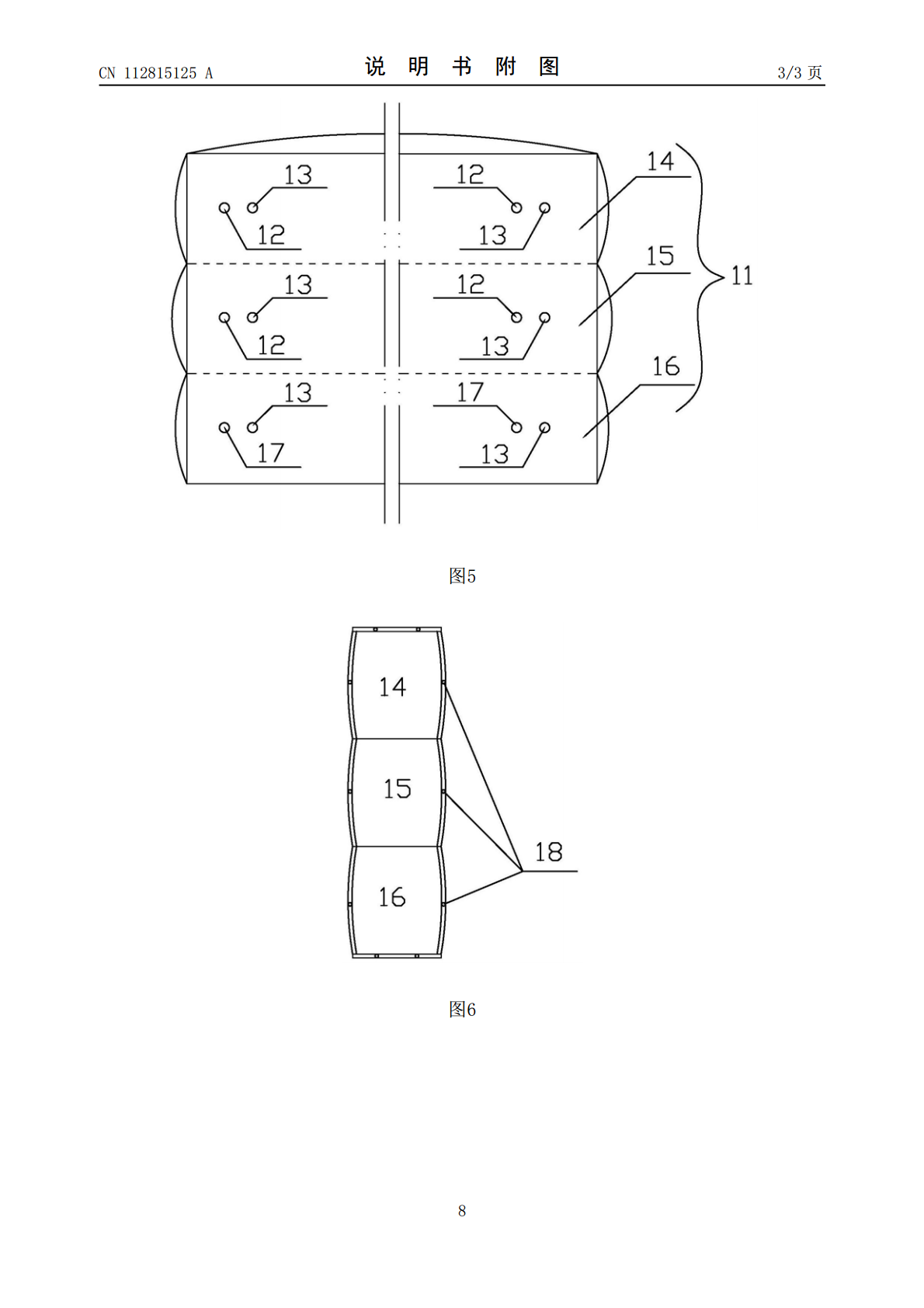

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112815125A(43)申请公布日2021.05.18(21)申请号202110178534.3F16K17/06(2006.01)(22)申请日2021.02.09F16K17/164(2006.01)F16K24/04(2006.01)(71)申请人兖州煤业股份有限公司E21F17/107(2006.01)地址273500山东省济宁市邹城市凫山南路298号申请人兖州煤业股份有限公司济南煤炭科技研究院分公司(72)发明人王洪权高维强李志勇刘星乐辛民上官良良刘伟孙庆锋徐光杜廷斌苏丽君(74)专利代理机构北京中原华和知识产权代理有限责任公司11019代理人韩富强(51)Int.Cl.F16K17/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称具有过压保护的泄压阀及相应矿用分层可泄压气囊挡墙(57)摘要本发明涉及一种具有过压保护的泄压阀及相应矿用分层可泄压气囊挡墙。为克服现有技术缺陷，本具有过压保护的泄压阀包括阀座、紧固螺帽、阀芯、螺旋弹簧和可调螺帽，所述阀芯外表面正中设有一盲孔，该盲孔中心开有泄压孔，该泄压孔内端扩大成喇叭口，该泄压孔内设有封堵芯，该封堵芯内径小于泄压孔内径，且封堵芯内端连接在一倒锥台形堵头的小端上，该倒锥台堵头可将所述喇叭口堵死。本发明还涉及相应的矿用分层可泄压气囊挡墙。本发明具有过压保护的泄压阀及相应矿用分层可泄压气囊挡墙结构简单，制作使用方便，适用于各大矿井巷道的透水、瓦斯泄露事故中抢险封闭作业。CN112815125ACN112815125A权利要求书1/1页1.一种具有过压保护的泄压阀，包括阀座、紧固螺帽、阀芯、螺旋弹簧和可调螺帽，所述阀座包括锥孔座和螺管，阀座内端设有基盘，螺管内外分别设有内螺纹和外螺纹，所述紧固螺帽旋设在螺管的外螺纹上，所述可调螺帽旋设在所述螺管的内螺纹上，所述阀芯包括锥台和导柱，所述锥台的外锥面的锥心角与所述锥孔座的内锥面的锥心角相同，所述导柱固定在锥台的大端轴心上，所述螺旋弹簧套在导柱上，其一端抵在锥台上，其另一端抵在可调螺帽的内沿上，螺旋弹簧将锥台压在所述锥孔座的内锥面上，二者之间气密封，所述可调螺帽上还设有通气孔，其特征在于：所述阀芯外表面正中设有一盲孔，该盲孔中心开有泄压孔，该泄压孔内端扩大成喇叭口，该泄压孔内设有封堵芯，该封堵芯直径小于泄压孔内径，且封堵芯内端连接在一倒锥台形堵头的小端上，该倒锥台堵头可将所述喇叭口堵死。2.根据权利要求1所述的具有过压保护的泄压阀，其特征在于：所述封堵芯外端设有外螺纹，并设有一螺帽，该封堵芯上套有一小螺旋弹簧，该小螺旋弹簧内端抵在泄压孔周边的阀芯上，其外端抵在螺帽上，在该小螺旋弹簧的弹力作用下，倒锥台堵头可将所述喇叭口堵死。3.一种矿用分层可泄压气囊挡墙，包括气囊体，该气囊体上设有充气阀和泄压阀，所述气囊体内部空间分隔成上气仓和下气仓，其特征在于：上气仓和下气仓分别设有充气阀和泄压阀，上气仓和下气仓的泄压阀均为权利要求1或2所述的具有过压保护的泄压阀。4.根据权利要求3所述的矿用分层可泄压气囊挡墙，其特征在于：所述下气仓下方还设有充水仓，该充水仓上设有充水阀和泄压阀，该泄压阀为权利要求1或2所述的具有过压保护的泄压阀。5.根据权利要求4所述的矿用分层可泄压气囊挡墙，其特征在于：所述上气仓、下气仓和充水仓两侧侧边上分别设有固定孔。2CN112815125A说明书1/3页具有过压保护的泄压阀及相应矿用分层可泄压气囊挡墙技术领域[0001]本发明涉及一种具有过压保护的泄压阀及相应矿用分层可泄压气囊挡墙。背景技术[0002]为减少采煤工作面两端头向后部采空区的漏风，预防煤层自燃，现兖矿各矿都采用人工跺砌碎煤袋墙的方式对两端头进行封堵。人工在工作面两端头跺砌碎煤袋墙存在施工时间长，需用人工多等问题，另外在端头施工时存在顶板不完好，有毒有害气体不稳定等危险因素，严重威胁现场施工人员的安全和矿井安全。[0003]1998年3月出版的《煤矿安全》第3期第45‑47页公开了一种气囊式快速密闭技术，它公开一种气囊分为上下两层气仓。[0004]其充气方式包括两种：①.用压风管内的压缩空气进行充气,若在安设气囊式快速密闭的巷道附近有压风管路,可用快速接管器连接一个胶管直接向气囊内充气。②.用便携式快速充气装置进行充气。第②种方式需要额外携带储气罐，运输不便。使用第①种方式，需要注意充气压力，防止气囊充气过量。注：气囊充气初期，气囊会随着充气进行，而不断膨胀，但当充气后期，气囊已经充分膨胀，外形变化不大，此后充气只会增加气囊内部压强，容易超过气囊设计压强，进而导致气囊漏气甚至胀破。[0005]当险情结束后，还需要拆除气囊，这时又需要对气囊进行放气。现有技术缺乏
