球铰接万向轴总成.pdf

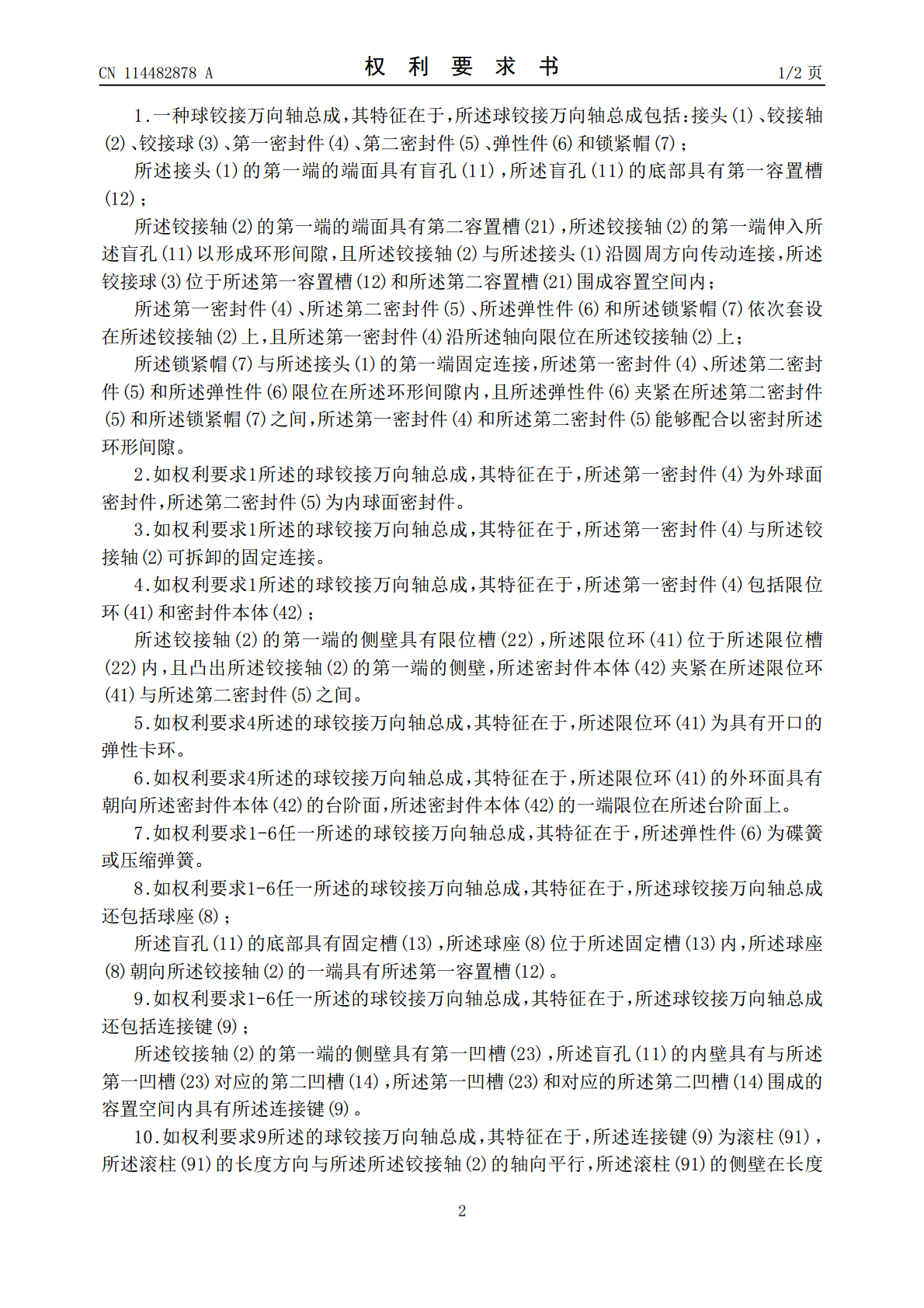

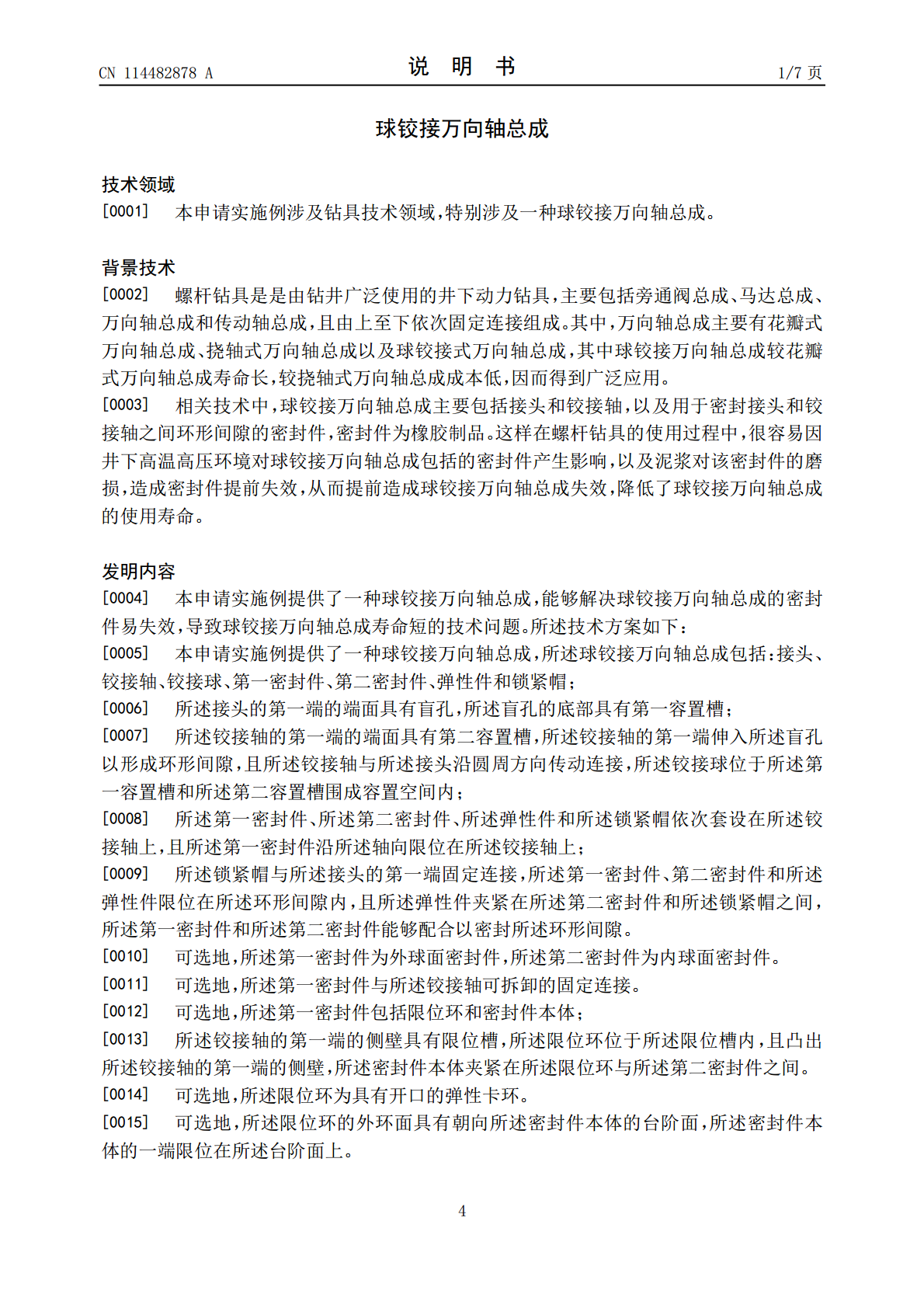

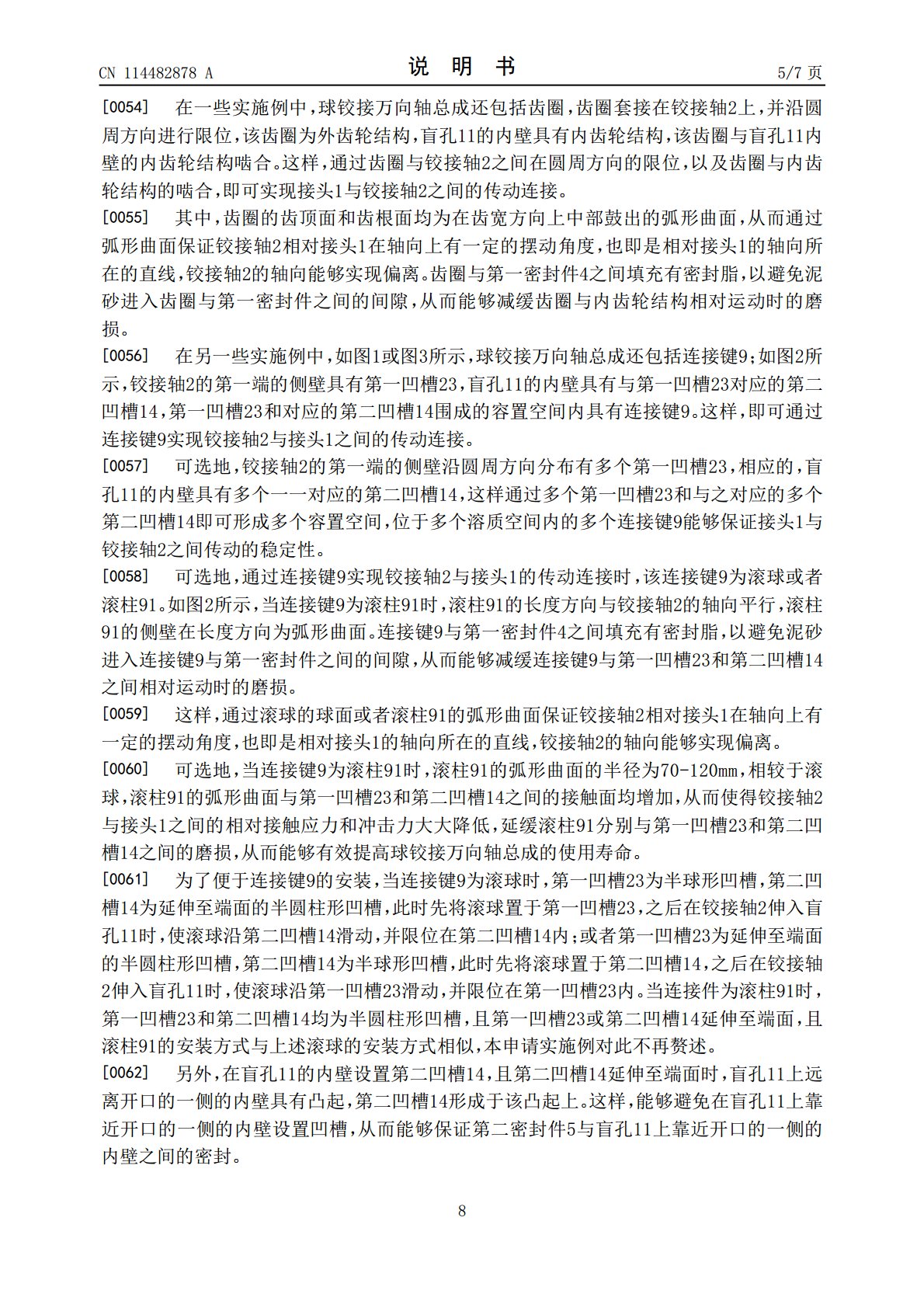

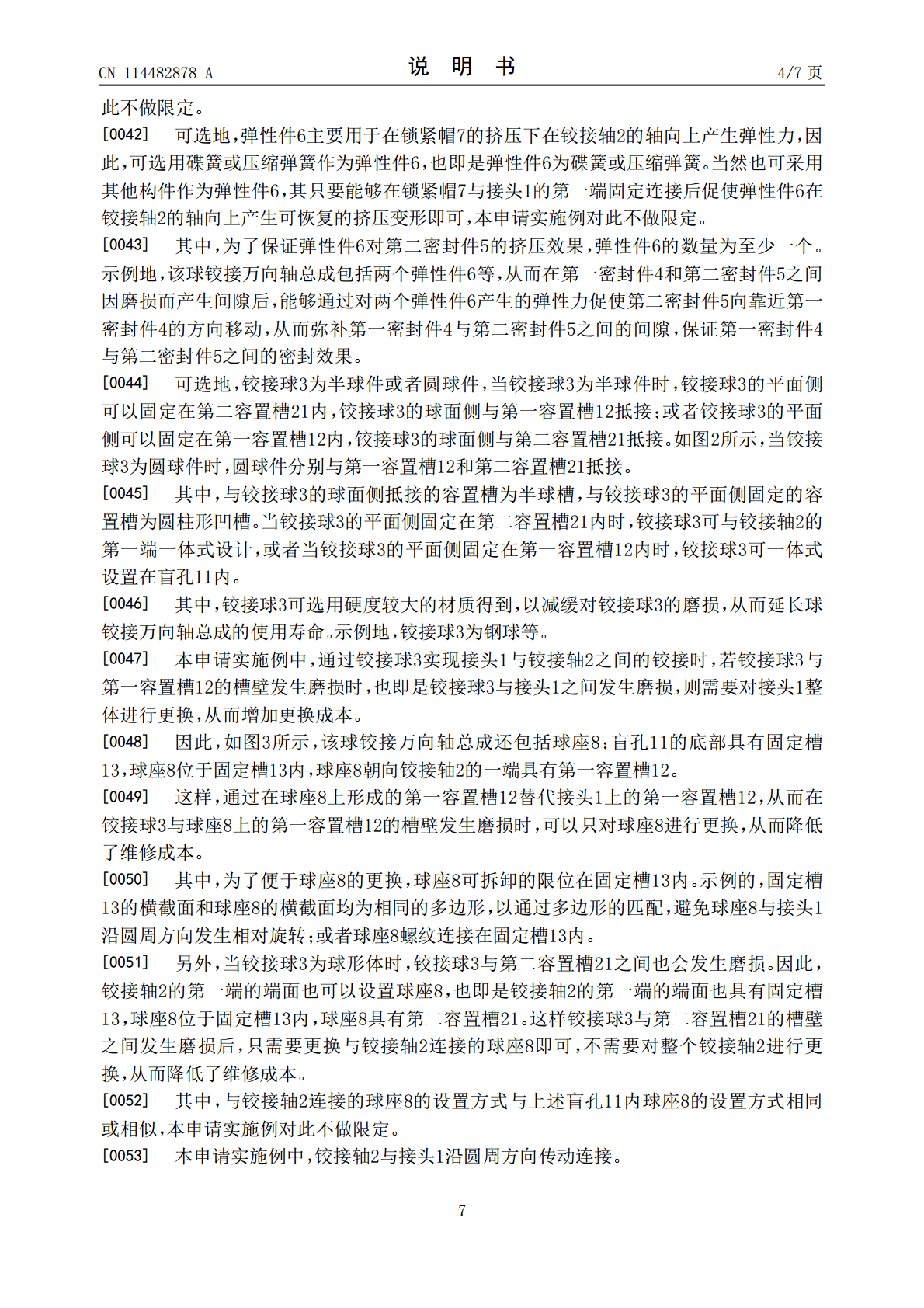

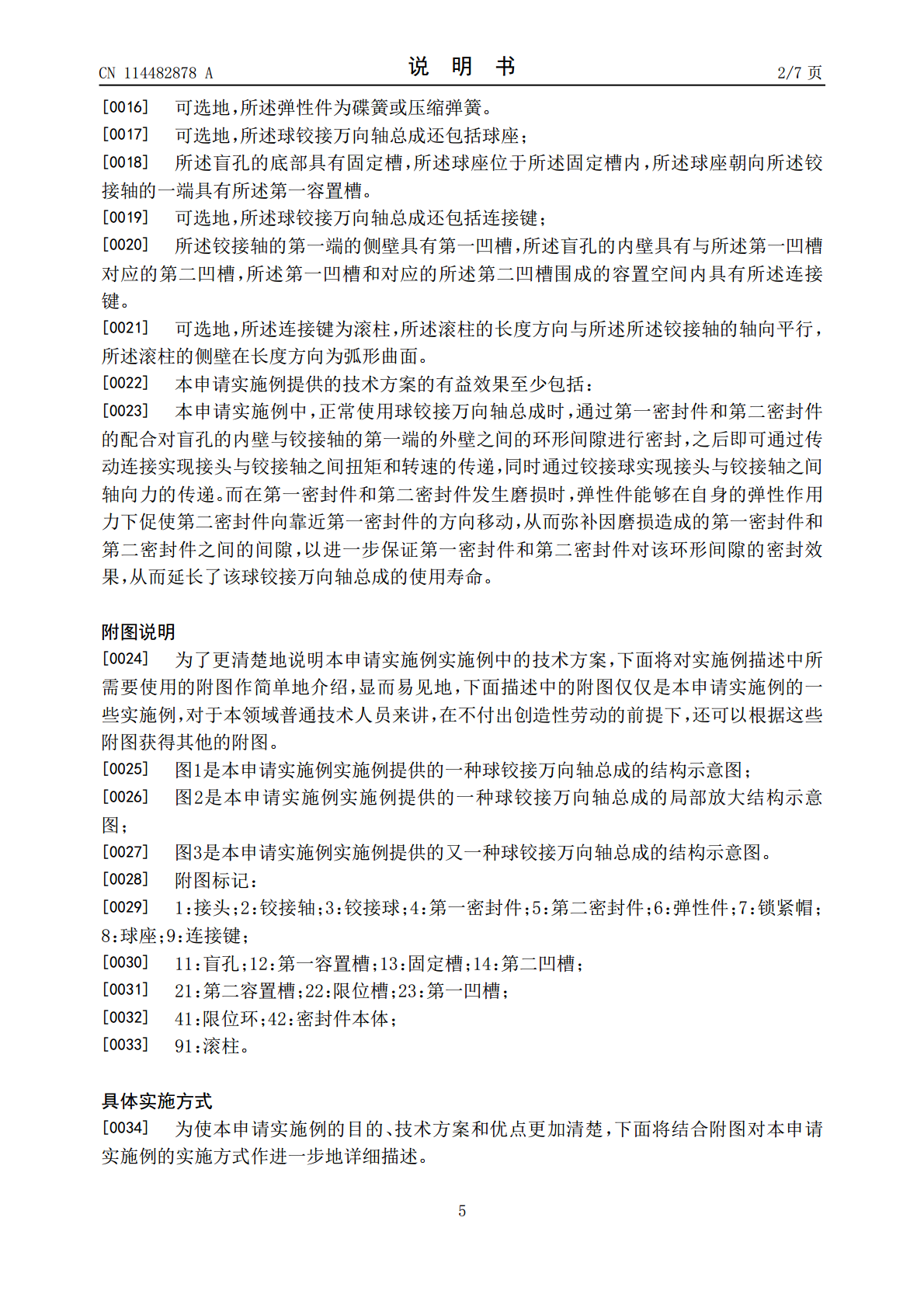

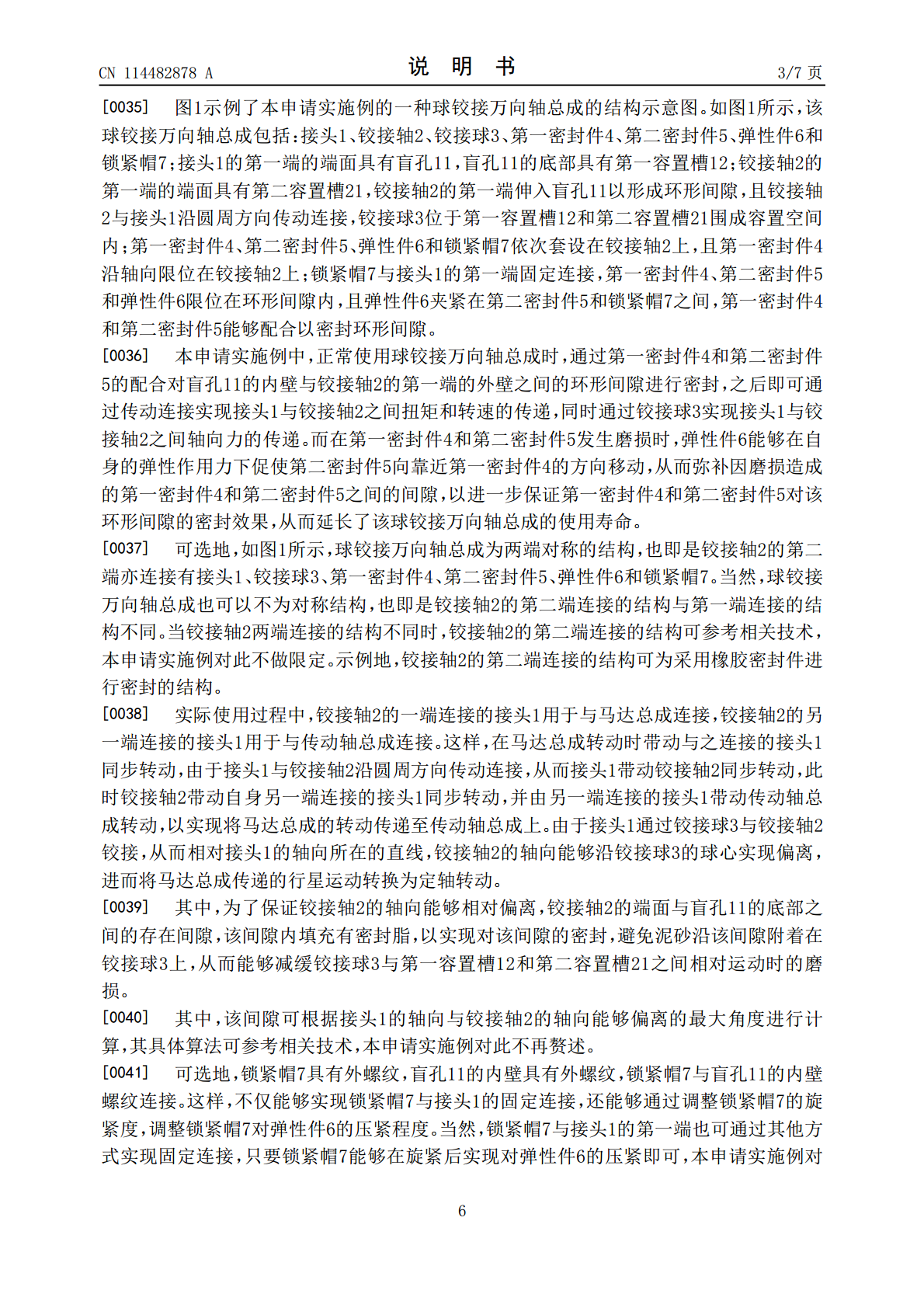

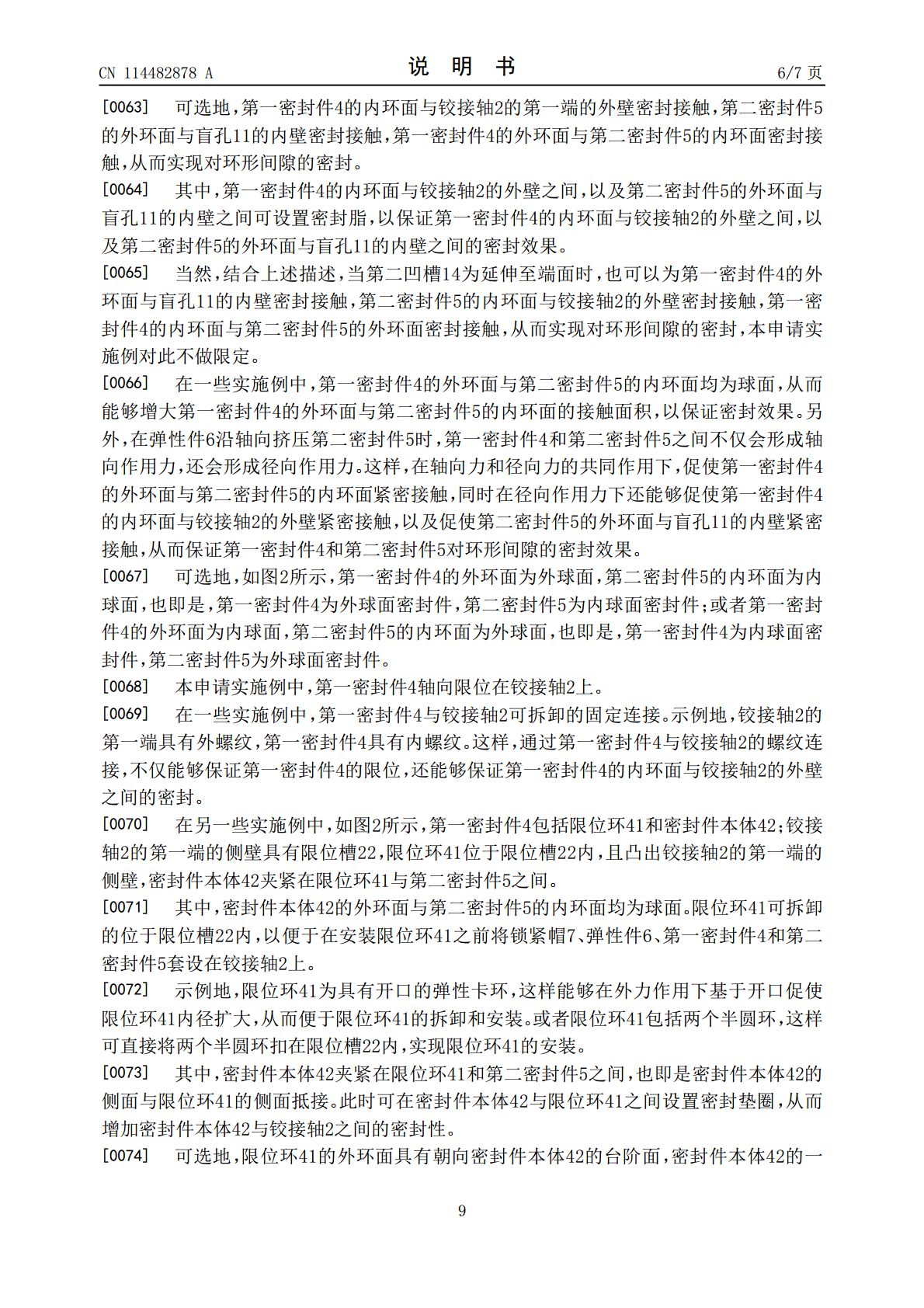

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114482878A(43)申请公布日2022.05.13(21)申请号202011148534.0(51)Int.Cl.(22)申请日2020.10.23E21B17/05(2006.01)E21B4/00(2006.01)(71)申请人中国石油天然气集团有限公司地址100007北京市东城区东直门北大街9号申请人中国石油集团渤海石油装备制造有限公司渤海石油装备（天津）中成机械制造有限公司(72)发明人韩新明李明谦王春阳祝国政曲哲李洪利梁志新高兴山(74)专利代理机构北京三高永信知识产权代理有限责任公司11138专利代理师李珂珂权利要求书2页说明书7页附图1页(54)发明名称球铰接万向轴总成(57)摘要本申请实施例公开了一种球铰接万向轴总成，属于钻具技术领域。该球铰接万向轴总成包括：接头、铰接轴、铰接球、第一密封件、第二密封件、弹性件和锁紧帽；铰接轴的第一端伸入盲孔以形成环形间隙，第一密封件、第二密封件、弹性件和锁紧帽依次套设在铰接轴上，锁紧帽与接头的第一端固定连接，第一密封件、第二密封件和弹性件限位在环形间隙内，且弹性件夹紧在第二密封件和锁紧帽之间，第一密封件和第二密封件能够配合以密封环形间隙。本申请实施例中，在第一密封件和第二密封件发生磨损时，弹性件能够在自身的弹性作用力下挤压第二密封件，以进一步保证第一密封件和第二密封件对该环形间隙的密封，延长该球铰接万向轴总成的使用寿命。CN114482878ACN114482878A权利要求书1/2页1.一种球铰接万向轴总成，其特征在于，所述球铰接万向轴总成包括：接头(1)、铰接轴(2)、铰接球(3)、第一密封件(4)、第二密封件(5)、弹性件(6)和锁紧帽(7)；所述接头(1)的第一端的端面具有盲孔(11)，所述盲孔(11)的底部具有第一容置槽(12)；所述铰接轴(2)的第一端的端面具有第二容置槽(21)，所述铰接轴(2)的第一端伸入所述盲孔(11)以形成环形间隙，且所述铰接轴(2)与所述接头(1)沿圆周方向传动连接，所述铰接球(3)位于所述第一容置槽(12)和所述第二容置槽(21)围成容置空间内；所述第一密封件(4)、所述第二密封件(5)、所述弹性件(6)和所述锁紧帽(7)依次套设在所述铰接轴(2)上，且所述第一密封件(4)沿所述轴向限位在所述铰接轴(2)上；所述锁紧帽(7)与所述接头(1)的第一端固定连接，所述第一密封件(4)、所述第二密封件(5)和所述弹性件(6)限位在所述环形间隙内，且所述弹性件(6)夹紧在所述第二密封件(5)和所述锁紧帽(7)之间，所述第一密封件(4)和所述第二密封件(5)能够配合以密封所述环形间隙。2.如权利要求1所述的球铰接万向轴总成，其特征在于，所述第一密封件(4)为外球面密封件，所述第二密封件(5)为内球面密封件。3.如权利要求1所述的球铰接万向轴总成，其特征在于，所述第一密封件(4)与所述铰接轴(2)可拆卸的固定连接。4.如权利要求1所述的球铰接万向轴总成，其特征在于，所述第一密封件(4)包括限位环(41)和密封件本体(42)；所述铰接轴(2)的第一端的侧壁具有限位槽(22)，所述限位环(41)位于所述限位槽(22)内，且凸出所述铰接轴(2)的第一端的侧壁，所述密封件本体(42)夹紧在所述限位环(41)与所述第二密封件(5)之间。5.如权利要求4所述的球铰接万向轴总成，其特征在于，所述限位环(41)为具有开口的弹性卡环。6.如权利要求4所述的球铰接万向轴总成，其特征在于，所述限位环(41)的外环面具有朝向所述密封件本体(42)的台阶面，所述密封件本体(42)的一端限位在所述台阶面上。7.如权利要求1-6任一所述的球铰接万向轴总成，其特征在于，所述弹性件(6)为碟簧或压缩弹簧。8.如权利要求1-6任一所述的球铰接万向轴总成，其特征在于，所述球铰接万向轴总成还包括球座(8)；所述盲孔(11)的底部具有固定槽(13)，所述球座(8)位于所述固定槽(13)内，所述球座(8)朝向所述铰接轴(2)的一端具有所述第一容置槽(12)。9.如权利要求1-6任一所述的球铰接万向轴总成，其特征在于，所述球铰接万向轴总成还包括连接键(9)；所述铰接轴(2)的第一端的侧壁具有第一凹槽(23)，所述盲孔(11)的内壁具有与所述第一凹槽(23)对应的第二凹槽(14)，所述第一凹槽(23)和对应的所述第二凹槽(14)围成的容置空间内具有所述连接键(9)。10.如权利要求9所述的球铰接万向轴总成，其特征在于，所述连接键(9)为滚柱(91)，所述滚柱(91)的长度方向与所述所述铰接轴(2)的轴向平行，所述滚柱(91)的侧壁在长度2CN114482878A权利要求书2/2页方向为弧形曲面。3CN114482878A说明书
