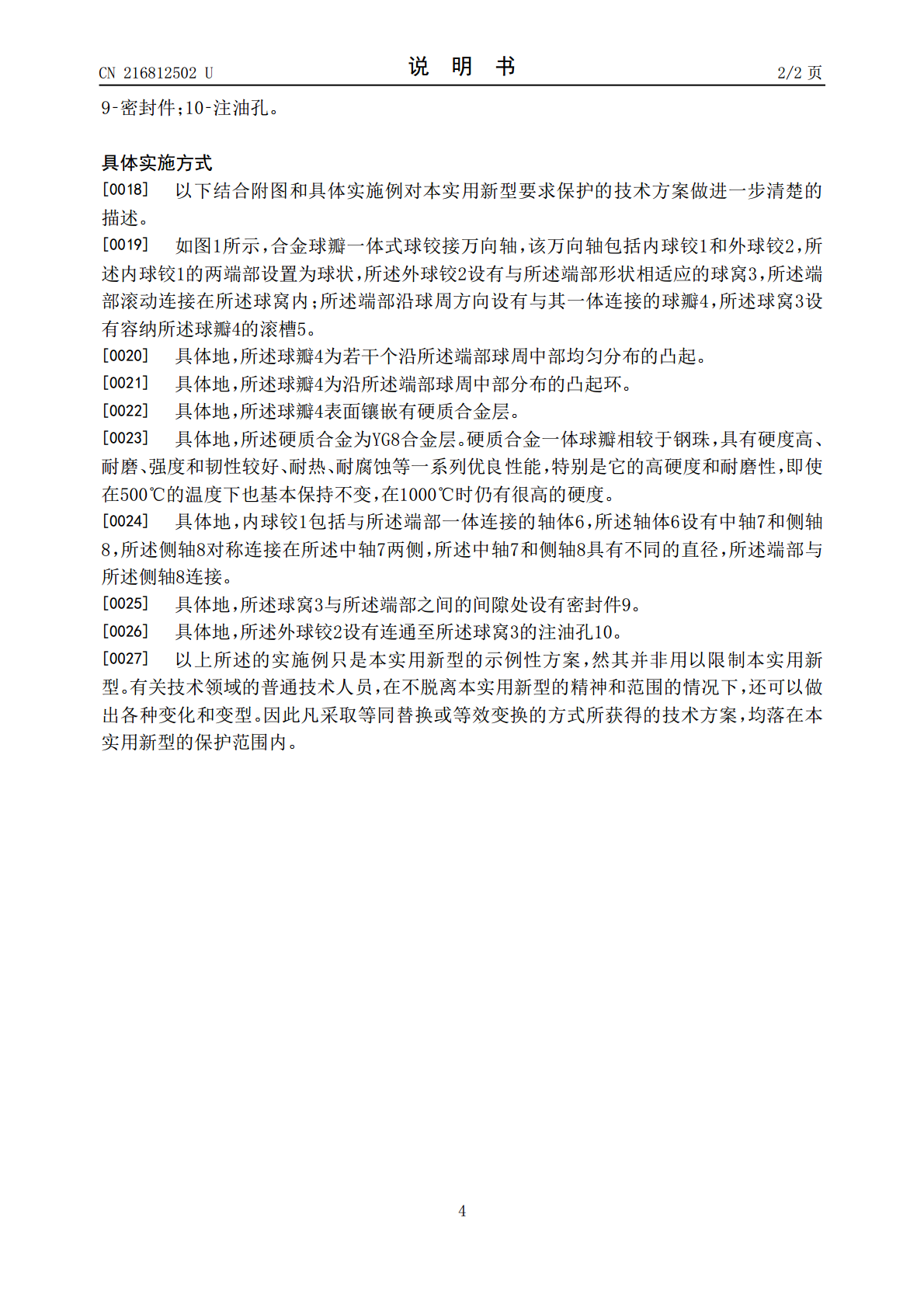

本实用新型公开了一种合金球瓣一体式球铰接万向轴,包括内球铰(1)和外球铰(2),所述内球铰(1)的两端部设置为球状,所述外球铰(2)设有与所述端部形状相适应的球窝(3),所述端部滚动连接在所述球窝内;所述端部沿球周方向设有与其一体连接的球瓣(4),所述球窝(3)设有容纳所述球瓣(4)的滚槽(5)。该万向轴有效避免了钢球脱落以及钢球与球铰接触面磨损的问题,相较于原有的万向轴,本申请提供的万向轴防腐耐磨性能更强,使用寿命更长。
