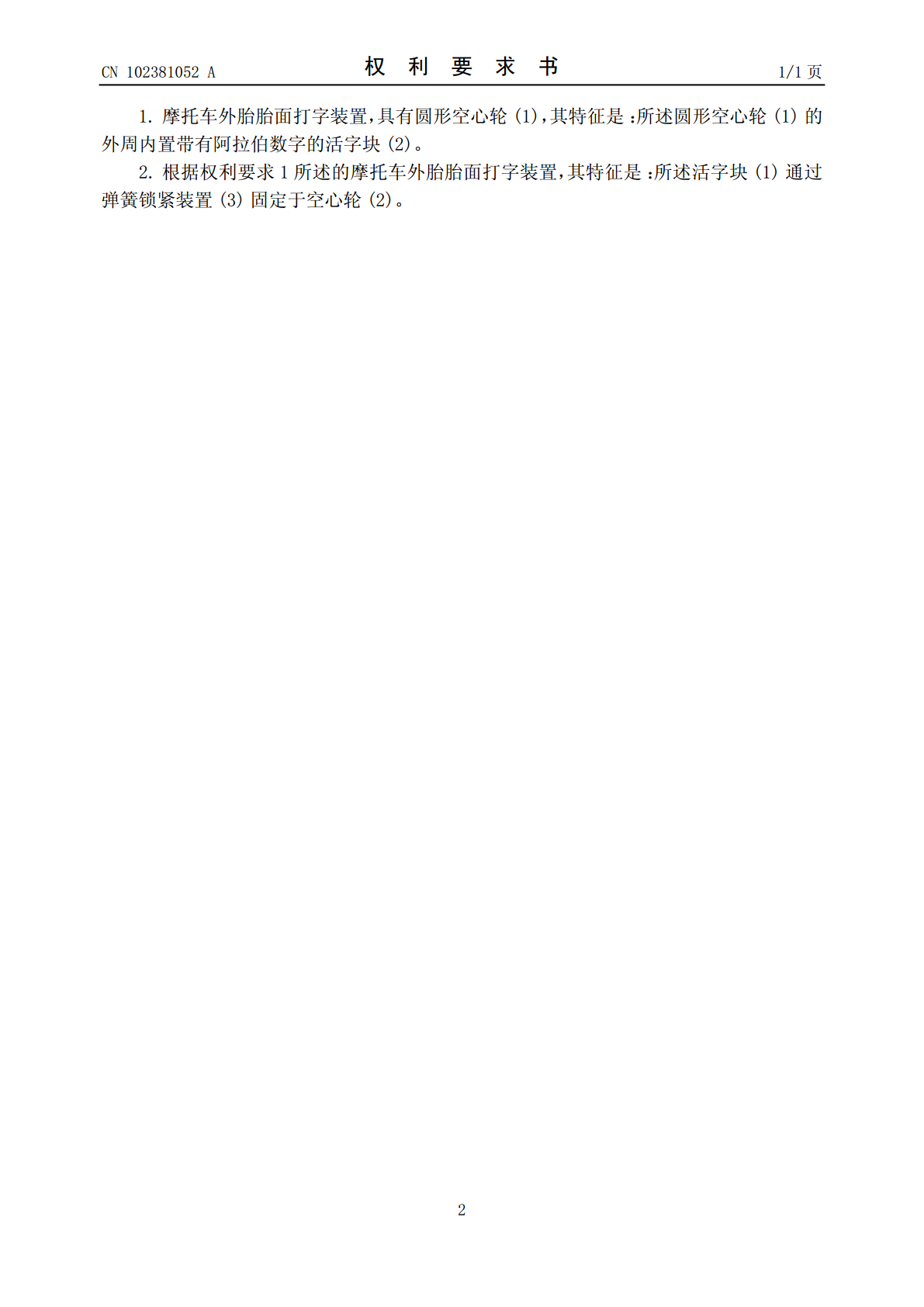

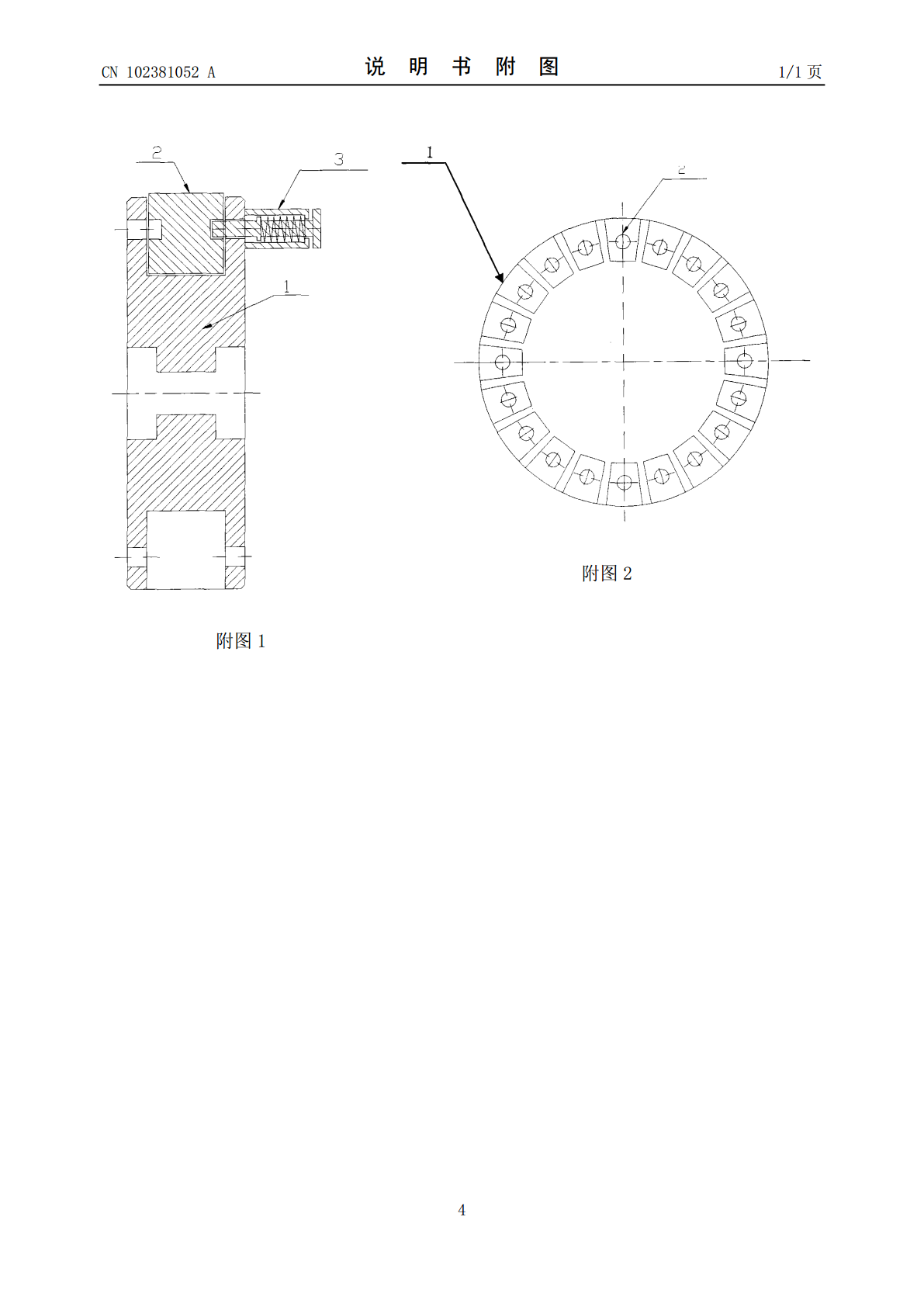

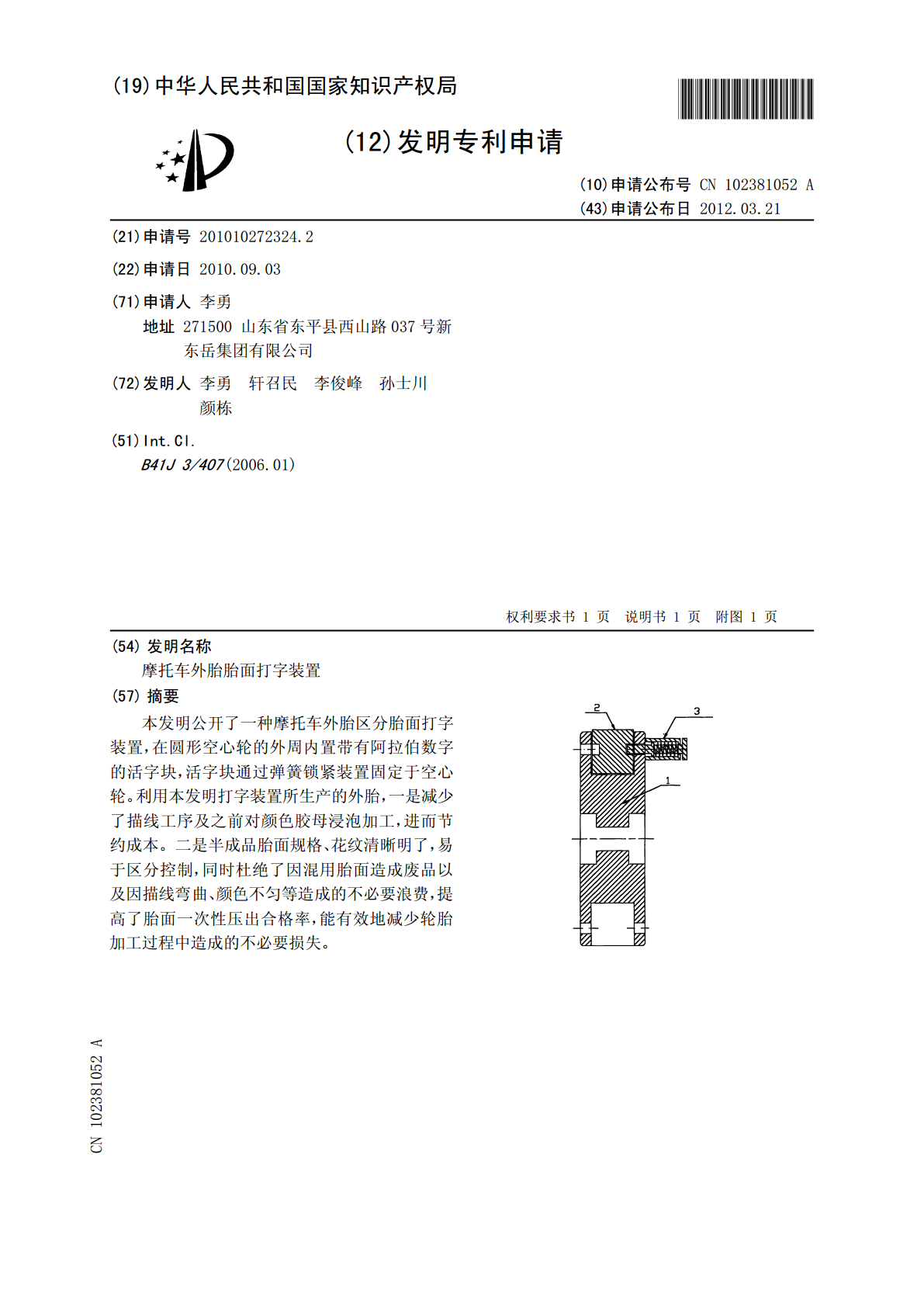

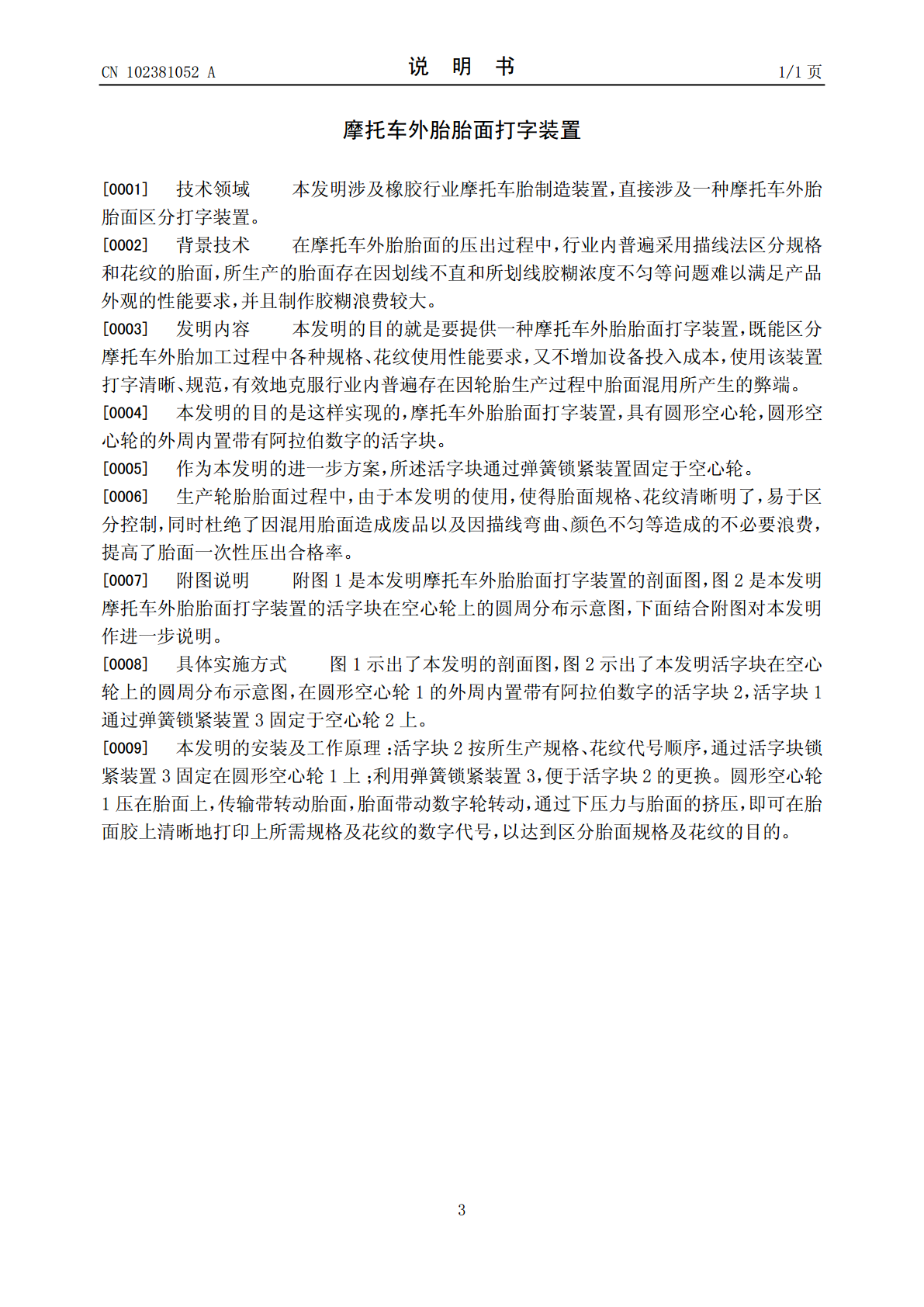

(19)中华人民共和国国家知识产权局*CN102381052A*(12)发明专利申请(10)申请公布号CN102381052A(43)申请公布日2012.03.21(21)申请号201010272324.2(22)申请日2010.09.03(71)申请人李勇地址271500山东省东平县西山路037号新东岳集团有限公司(72)发明人李勇轩召民李俊峰孙士川颜栋(51)Int.Cl.B41J3/407(2006.01)权利要求书1页说明书1页附图1页(54)发明名称摩托车外胎胎面打字装置(57)摘要本发明公开了一种摩托车外胎区分胎面打字装置，在圆形空心轮的外周内置带有阿拉伯数字的活字块，活字块通过弹簧锁紧装置固定于空心轮。利用本发明打字装置所生产的外胎，一是减少了描线工序及之前对颜色胶母浸泡加工，进而节约成本。二是半成品胎面规格、花纹清晰明了，易于区分控制，同时杜绝了因混用胎面造成废品以及因描线弯曲、颜色不匀等造成的不必要浪费，提高了胎面一次性压出合格率，能有效地减少轮胎加工过程中造成的不必要损失。CN102385ACCNN110238105202381067A权利要求书1/1页1.摩托车外胎胎面打字装置，具有圆形空心轮(1)，其特征是：所述圆形空心轮(1)的外周内置带有阿拉伯数字的活字块(2)。2.根据权利要求1所述的摩托车外胎胎面打字装置，其特征是：所述活字块(1)通过弹簧锁紧装置(3)固定于空心轮(2)。2CCNN110238105202381067A说明书1/1页摩托车外胎胎面打字装置[0001]技术领域本发明涉及橡胶行业摩托车胎制造装置，直接涉及一种摩托车外胎胎面区分打字装置。[0002]背景技术在摩托车外胎胎面的压出过程中，行业内普遍采用描线法区分规格和花纹的胎面，所生产的胎面存在因划线不直和所划线胶糊浓度不匀等问题难以满足产品外观的性能要求，并且制作胶糊浪费较大。[0003]发明内容本发明的目的就是要提供一种摩托车外胎胎面打字装置，既能区分摩托车外胎加工过程中各种规格、花纹使用性能要求，又不增加设备投入成本，使用该装置打字清晰、规范，有效地克服行业内普遍存在因轮胎生产过程中胎面混用所产生的弊端。[0004]本发明的目的是这样实现的，摩托车外胎胎面打字装置，具有圆形空心轮，圆形空心轮的外周内置带有阿拉伯数字的活字块。[0005]作为本发明的进一步方案，所述活字块通过弹簧锁紧装置固定于空心轮。[0006]生产轮胎胎面过程中，由于本发明的使用，使得胎面规格、花纹清晰明了，易于区分控制，同时杜绝了因混用胎面造成废品以及因描线弯曲、颜色不匀等造成的不必要浪费，提高了胎面一次性压出合格率。[0007]附图说明附图1是本发明摩托车外胎胎面打字装置的剖面图，图2是本发明摩托车外胎胎面打字装置的活字块在空心轮上的圆周分布示意图，下面结合附图对本发明作进一步说明。[0008]具体实施方式图1示出了本发明的剖面图，图2示出了本发明活字块在空心轮上的圆周分布示意图，在圆形空心轮1的外周内置带有阿拉伯数字的活字块2，活字块1通过弹簧锁紧装置3固定于空心轮2上。[0009]本发明的安装及工作原理：活字块2按所生产规格、花纹代号顺序，通过活字块锁紧装置3固定在圆形空心轮1上；利用弹簧锁紧装置3，便于活字块2的更换。圆形空心轮1压在胎面上，传输带转动胎面，胎面带动数字轮转动，通过下压力与胎面的挤压，即可在胎面胶上清晰地打印上所需规格及花纹的数字代号，以达到区分胎面规格及花纹的目的。3CCNN110238105202381067A说明书附图1/1页附图2附图14
