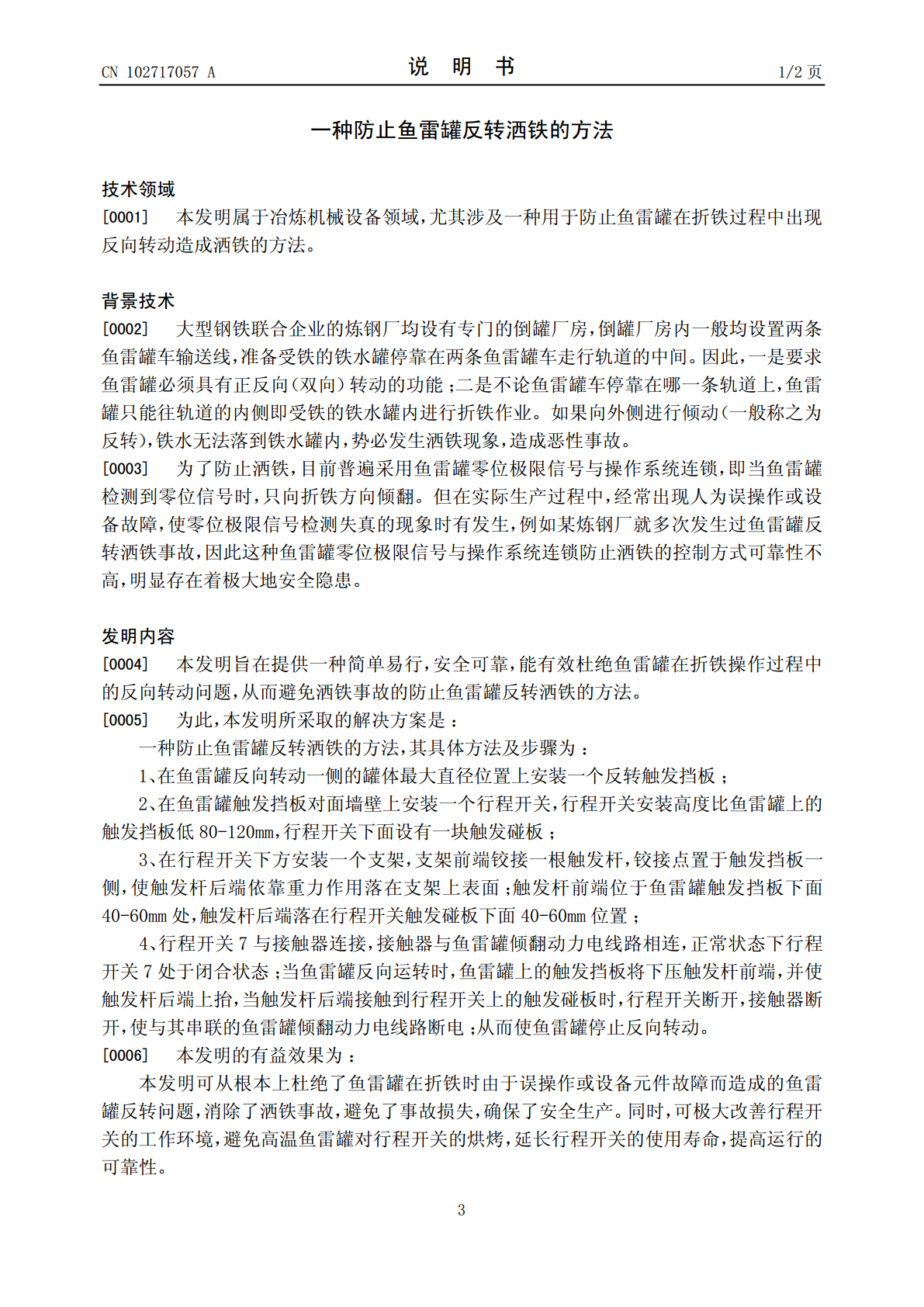

(19)中华人民共和国国家知识产权局*CN102717057A*(12)发明专利申请(10)申请公布号CN102717057A(43)申请公布日2012.10.10(21)申请号201210089279.6(22)申请日2012.03.29(71)申请人鞍钢股份有限公司地址114021辽宁省鞍山市铁西区鞍钢厂区内(72)发明人张琦王军魏春新马永东徐国义关长生牛兴明尹宏军王富亮(74)专利代理机构鞍山华惠专利事务所21213代理人赵长芳(51)Int.Cl.B22D41/00(2006.01)B22D41/06(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称一种防止鱼雷罐反转洒铁的方法(57)摘要本发明提供一种防止鱼雷罐反转洒铁的方法，在鱼雷罐反转一侧罐体最大直径位置上装有触发挡板，触发挡板对面墙壁上设有一带有触发碰板的行程开关，行程开关下方支架前端铰接触发杆，行程开关与连接鱼雷罐倾翻动力电线路的接触器相连，正常状态下行程开关处于闭合状态；当鱼雷罐反转时，触发挡板通过触发杆和触发碰板触发行程开关断开，与之连接的接触器及倾翻动力电线路断电，从而使鱼雷罐停止反向转动。本发明可从根本上杜绝折铁时由于误操作或设备元件故障而造成的鱼雷罐反转问题，消除洒铁事故，避免事故损失，并延长行程开关的使用寿命，提高运行的可靠性。CN10275ACN102717057A权利要求书1/1页1.一种防止鱼雷罐反转洒铁的方法，其特征在于，具体方法及步骤为：（1）、在鱼雷罐反向转动一侧的罐体最大直径位置上安装一个反转触发挡板；（2）、在鱼雷罐触发挡板对面墙壁上安装一个行程开关，行程开关安装高度比鱼雷罐上的触发挡板低80-120mm，行程开关下面设有一块触发碰板；（3）、在行程开关下方安装一个支架，支架前端铰接一根触发杆，铰接点置于触发挡板一侧，使触发杆后端依靠重力作用落在支架上表面；触发杆前端位于鱼雷罐触发挡板下面40-60mm处，触发杆后端落在行程开关触发碰板下面40-60mm位置；（4）、行程开关7与接触器连接，接触器与鱼雷罐倾翻动力电线路相连，正常状态下行程开关7处于闭合状态；当鱼雷罐反向运转时，鱼雷罐上的触发挡板将下压触发杆前端，并使触发杆后端上抬，当触发杆后端接触到行程开关上的触发碰板时，行程开关断开，接触器断开，使与其串联的鱼雷罐倾翻动力电线路断电，从而使鱼雷罐停止反向转动。2CN102717057A说明书1/2页一种防止鱼雷罐反转洒铁的方法技术领域[0001]本发明属于冶炼机械设备领域，尤其涉及一种用于防止鱼雷罐在折铁过程中出现反向转动造成洒铁的方法。背景技术[0002]大型钢铁联合企业的炼钢厂均设有专门的倒罐厂房，倒罐厂房内一般均设置两条鱼雷罐车输送线，准备受铁的铁水罐停靠在两条鱼雷罐车走行轨道的中间。因此，一是要求鱼雷罐必须具有正反向（双向）转动的功能；二是不论鱼雷罐车停靠在哪一条轨道上，鱼雷罐只能往轨道的内侧即受铁的铁水罐内进行折铁作业。如果向外侧进行倾动（一般称之为反转），铁水无法落到铁水罐内，势必发生洒铁现象，造成恶性事故。[0003]为了防止洒铁，目前普遍采用鱼雷罐零位极限信号与操作系统连锁，即当鱼雷罐检测到零位信号时，只向折铁方向倾翻。但在实际生产过程中，经常出现人为误操作或设备故障，使零位极限信号检测失真的现象时有发生，例如某炼钢厂就多次发生过鱼雷罐反转洒铁事故，因此这种鱼雷罐零位极限信号与操作系统连锁防止洒铁的控制方式可靠性不高，明显存在着极大地安全隐患。发明内容[0004]本发明旨在提供一种简单易行，安全可靠，能有效杜绝鱼雷罐在折铁操作过程中的反向转动问题，从而避免洒铁事故的防止鱼雷罐反转洒铁的方法。[0005]为此，本发明所采取的解决方案是：一种防止鱼雷罐反转洒铁的方法，其具体方法及步骤为：1、在鱼雷罐反向转动一侧的罐体最大直径位置上安装一个反转触发挡板；2、在鱼雷罐触发挡板对面墙壁上安装一个行程开关，行程开关安装高度比鱼雷罐上的触发挡板低80-120mm，行程开关下面设有一块触发碰板；3、在行程开关下方安装一个支架，支架前端铰接一根触发杆，铰接点置于触发挡板一侧，使触发杆后端依靠重力作用落在支架上表面；触发杆前端位于鱼雷罐触发挡板下面40-60mm处，触发杆后端落在行程开关触发碰板下面40-60mm位置；4、行程开关7与接触器连接，接触器与鱼雷罐倾翻动力电线路相连，正常状态下行程开关7处于闭合状态；当鱼雷罐反向运转时，鱼雷罐上的触发挡板将下压触发杆前端，并使触发杆后端上抬，当触发杆后端接触到行程开关上的触发碰板时，行程开关断开，接触器断开，使与其串联的鱼雷罐倾翻动力电线路断电；从而使鱼雷罐停止反向转动。[0006]本发明的有益效果为：本发明可从根本上杜绝了鱼雷罐在折铁时由于误
