铝合金无氧化皮浇注装置.pdf

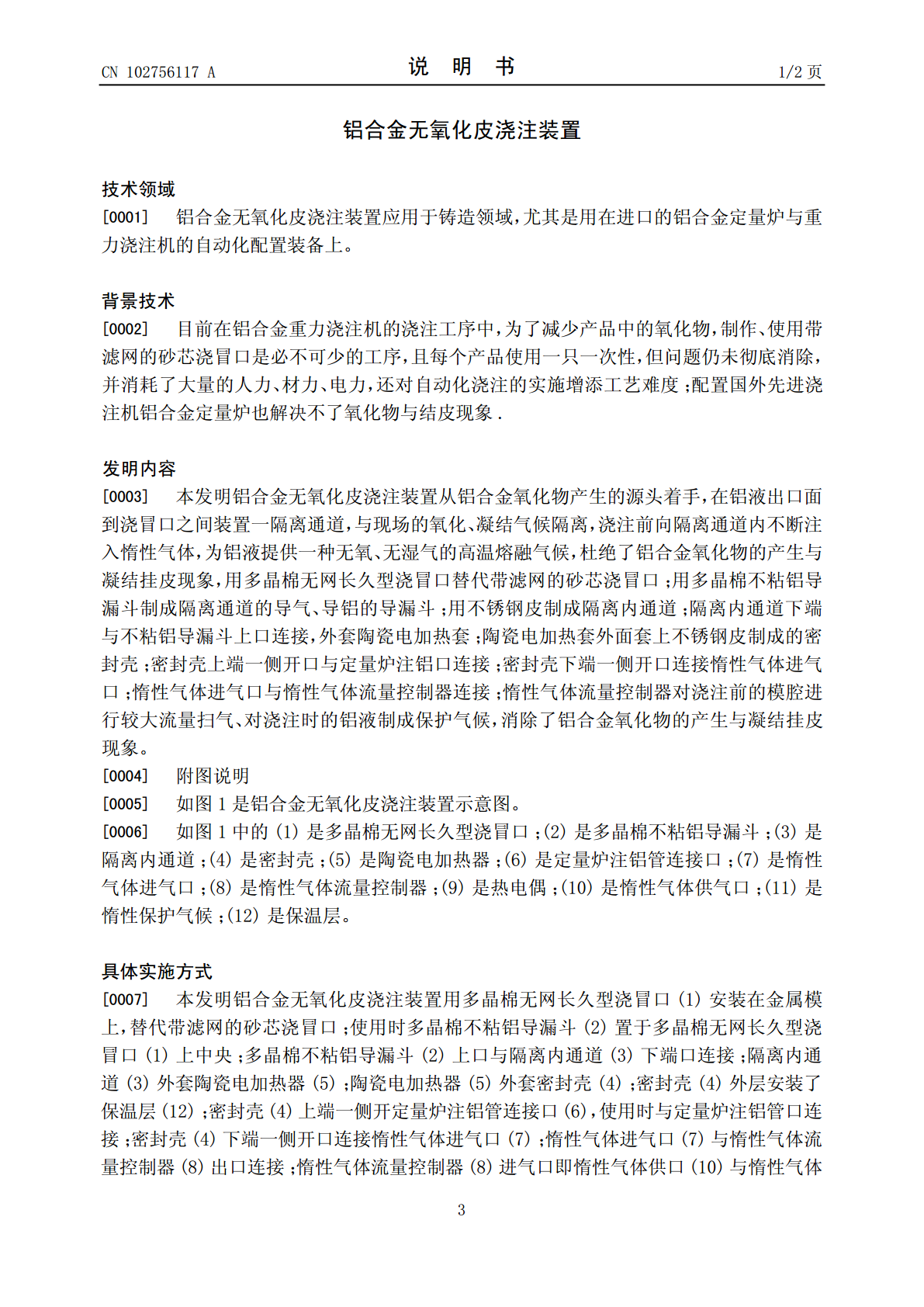

铝合金无氧化皮浇注装置从铝合金氧化物产生的源头着手，在铝液出口面到浇冒口之间装置一隔离通道，与现场的氧化、凝结气候隔离，浇注前向隔离通道内不断注入惰性气体，为铝液提供一种无氧、无湿气的高温熔融气候，杜绝了铝合金氧化物的产生与凝结挂皮现象，用多晶棉无网长久型浇冒口替代带滤网的砂芯浇冒口；用多晶棉不粘铝导漏斗制成隔离通道的导气、导铝的导漏斗；用不锈钢皮制成隔离通道；惰性气体流量控制器对浇注前的模腔进行较大流量扫气、对浇注时的铝液制成保护气候，消除了铝合金氧化物的产生与凝结挂皮现象。
2023-06-27
10
739KB

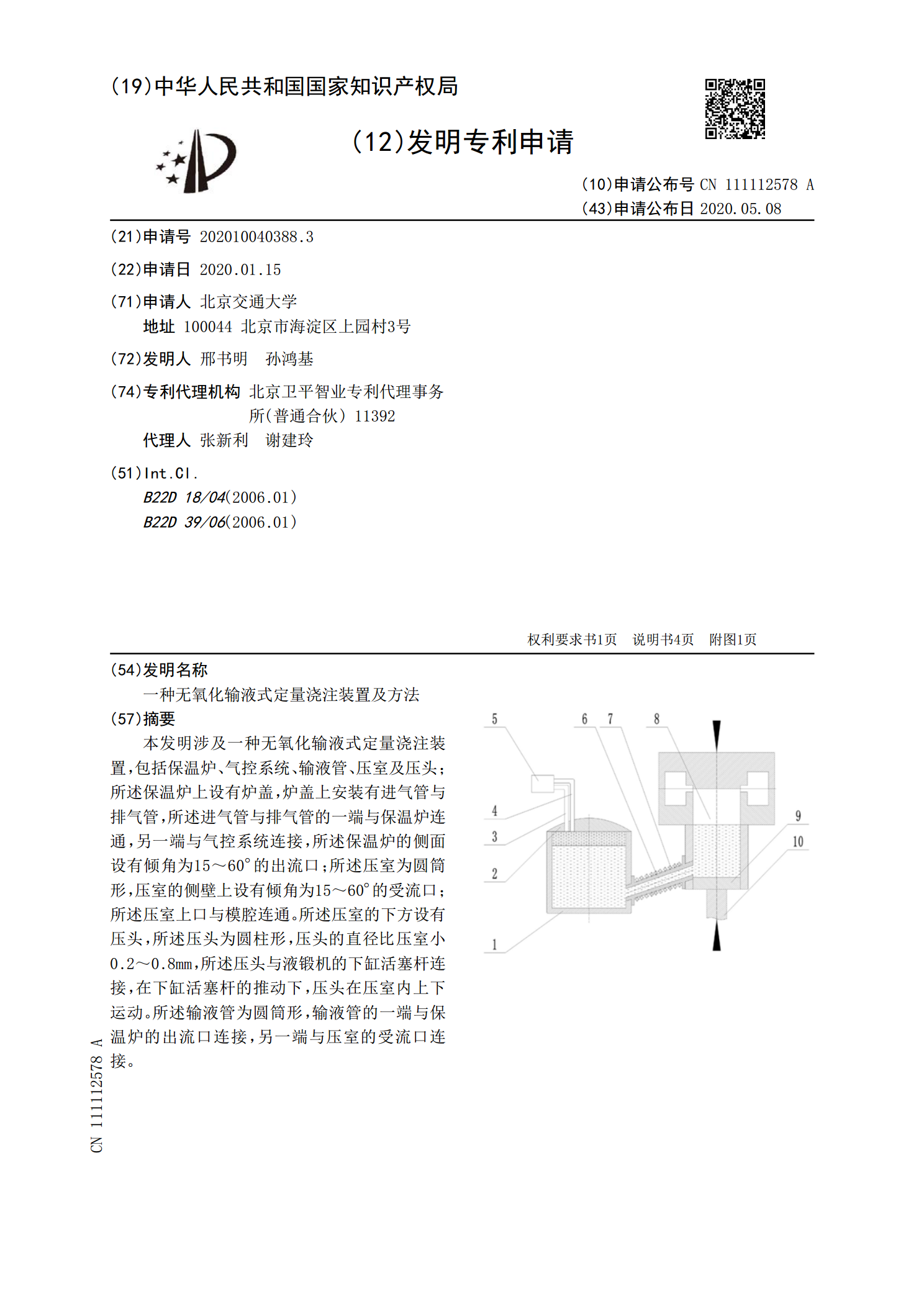

一种无氧化输液式定量浇注装置及方法.pdf
