一种杜仲胶精制系统.pdf

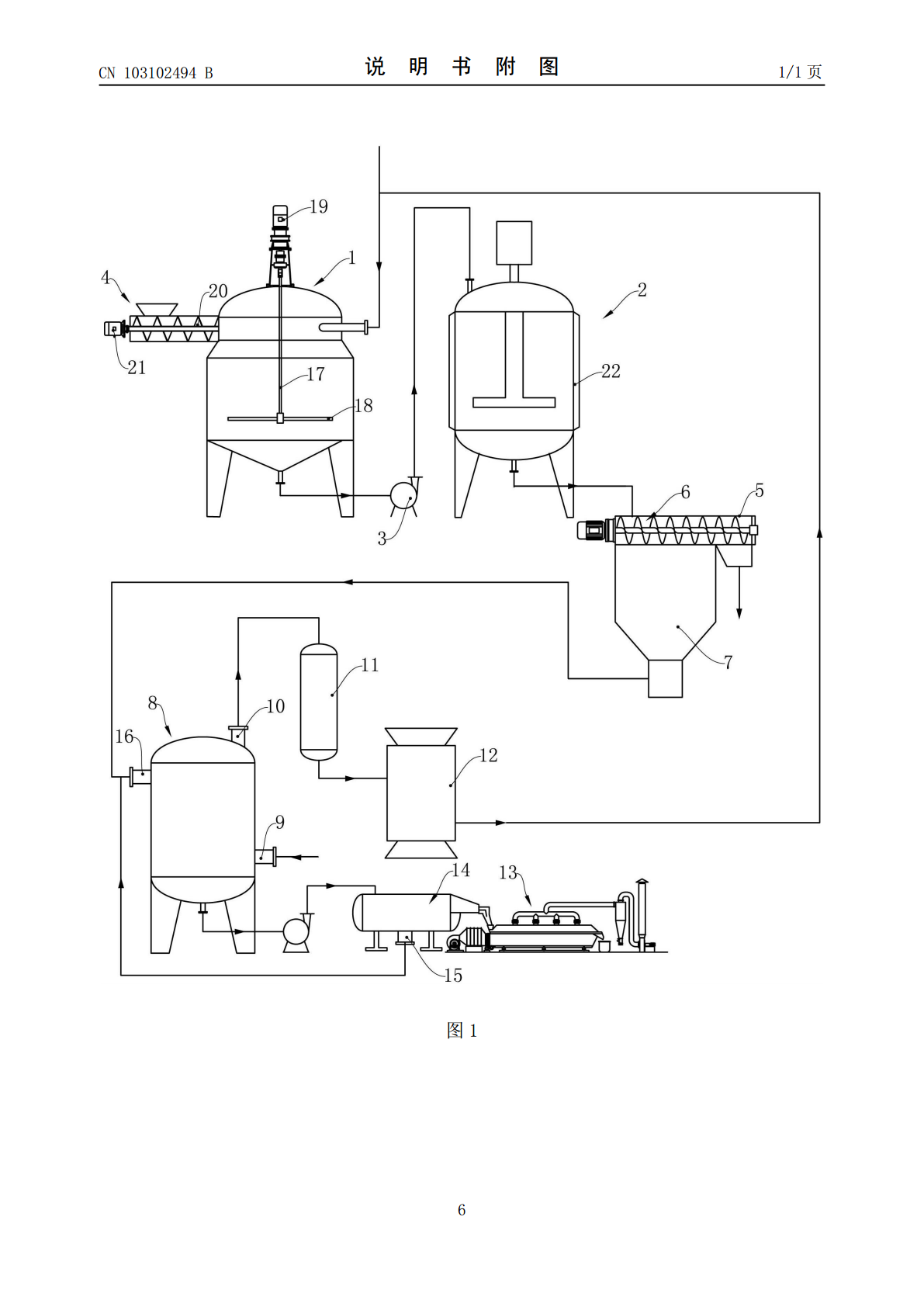

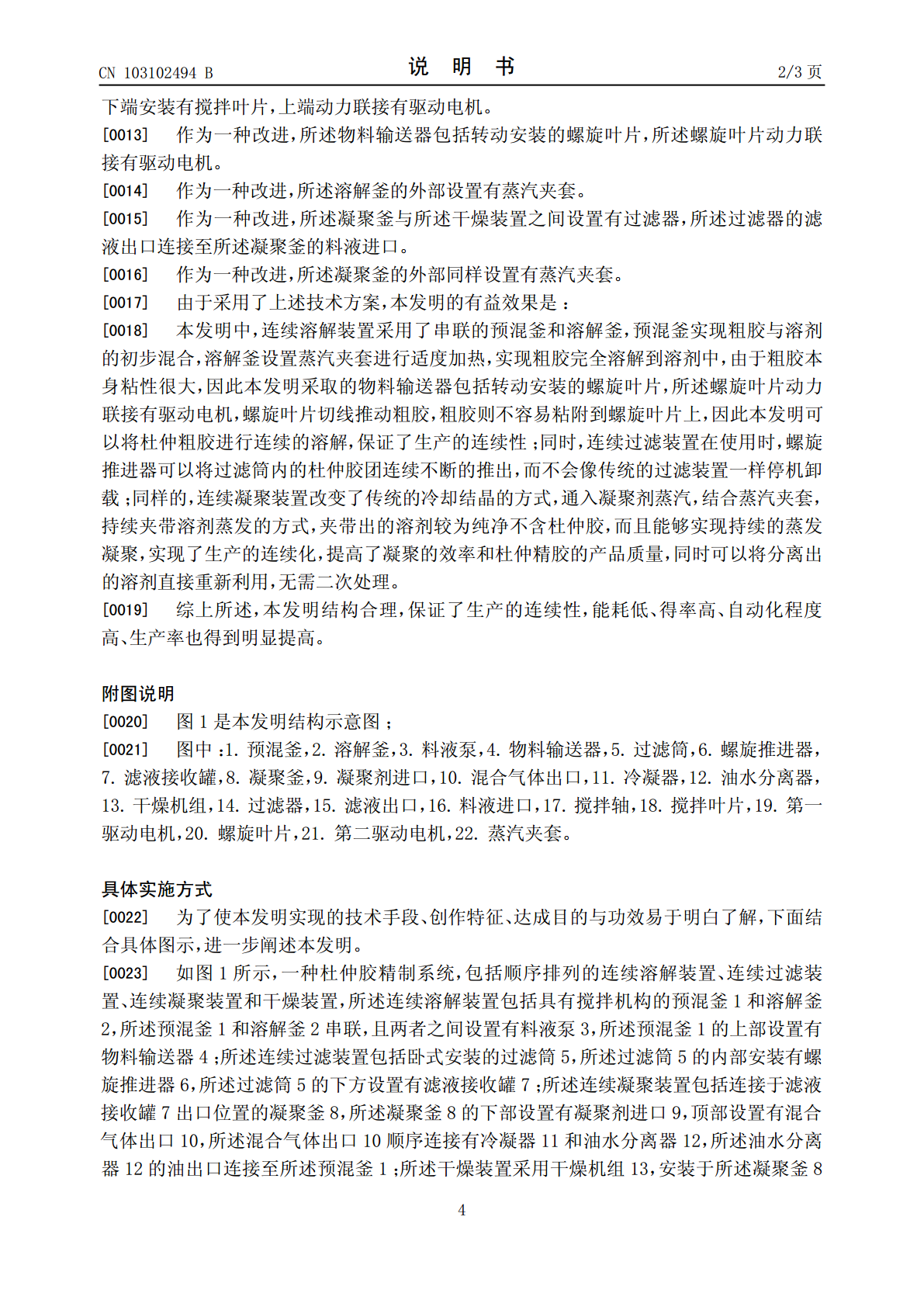

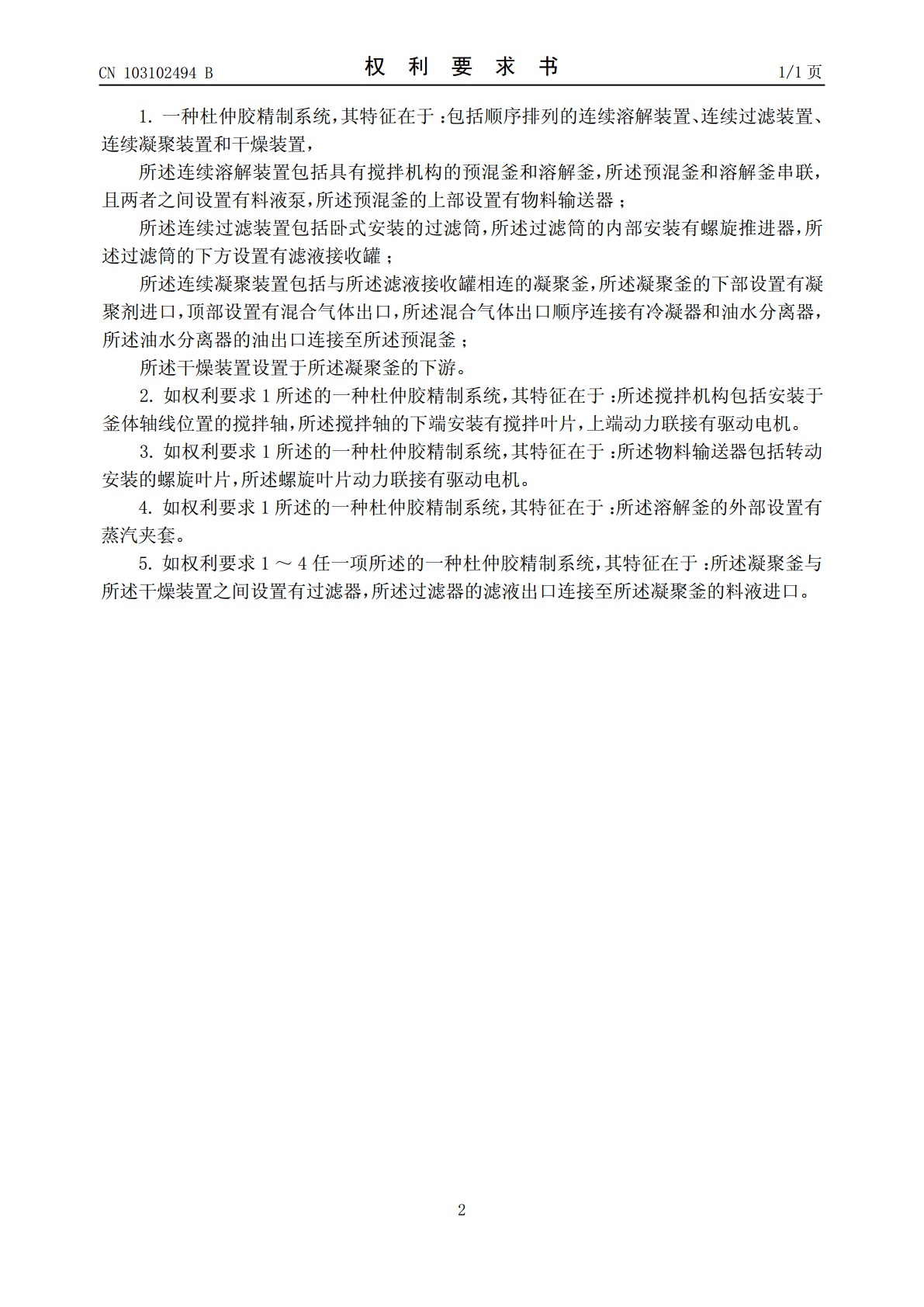

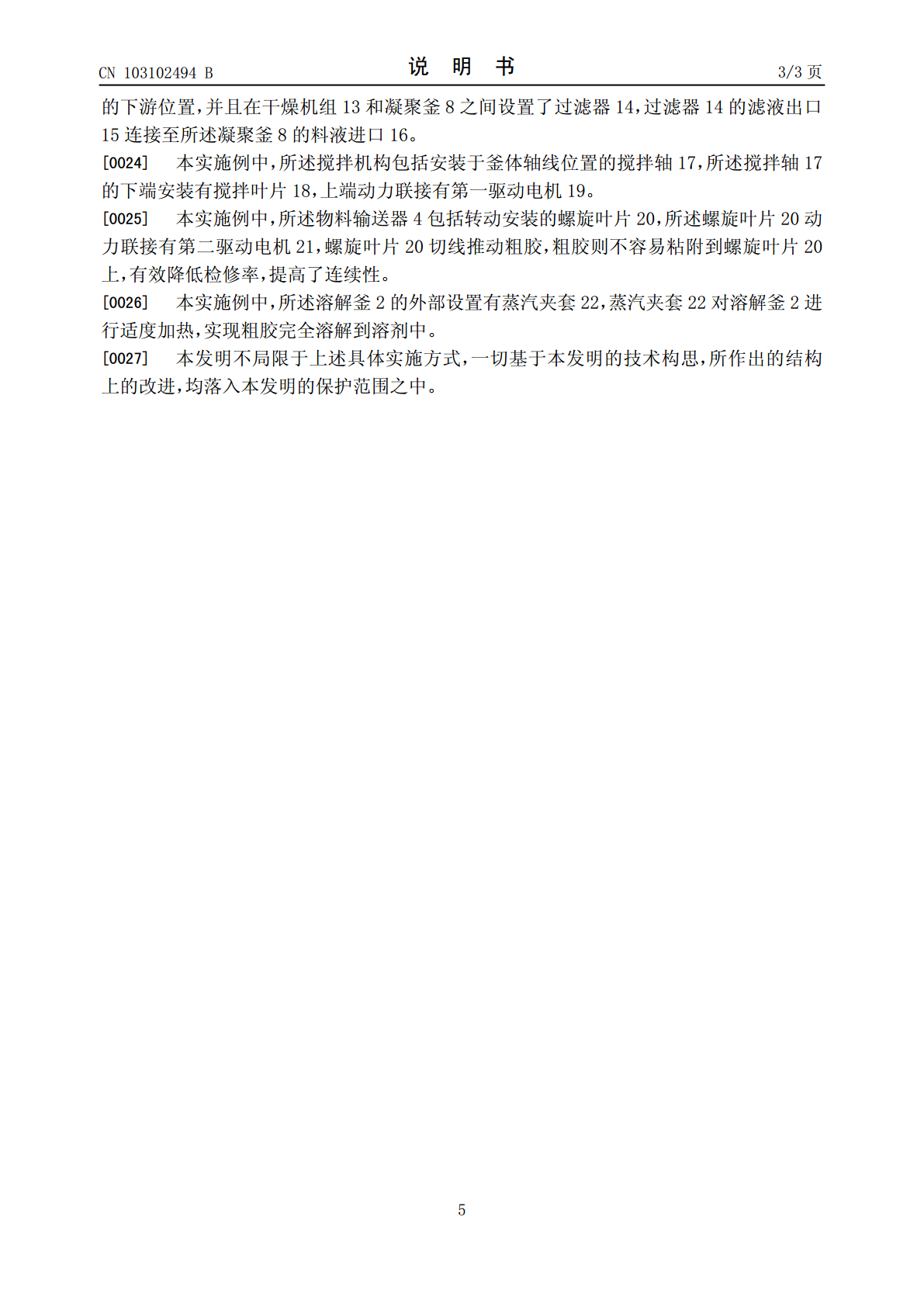

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN103102494103102494B(45)授权公告日2014.07.02(21)申请号201310053662.0审查员王卓(22)申请日2013.02.19(73)专利权人山东贝隆杜仲生物工程有限公司地址262500山东省潍坊市青州市大明衡王城(72)发明人高瑞文郝玉东张洪祥李伟(74)专利代理机构潍坊正信专利事务所37216代理人王伟霞(51)Int.Cl.C08J3/00(2006.01)C08L7/00(2006.01)(56)对比文件CN101909758A,2010.12.08,权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称一种杜仲胶精制系统(57)摘要一种杜仲胶精制系统，包括顺序排列的连续溶解装置、连续过滤装置、连续凝聚装置和干燥装置，所述连续溶解装置包括具有搅拌机构的预混釜和溶解釜，所述预混釜和溶解釜串联，且两者之间设置有料液泵，所述预混釜的上部设置有物料输送器；所述连续过滤装置包括卧式安装的过滤筒，所述过滤筒的内部安装有螺旋推进器，所述过滤筒的下方设置有滤液接收罐；所述连续凝聚装置包括与所述滤液接收罐相连的凝聚釜，所述凝聚釜的下部设置有凝聚剂进口，顶部设置有混合气体出口，所述混合气体出口顺序连接有冷凝器和油水分离器，所述油水分离器的油出口连接至所述预混釜。本发明结构合理，保证了生产的连续性，自动化程度高、生产率也得到明显提高。CN103102494BCN103249BCN103102494B权利要求书1/1页1.一种杜仲胶精制系统，其特征在于：包括顺序排列的连续溶解装置、连续过滤装置、连续凝聚装置和干燥装置，所述连续溶解装置包括具有搅拌机构的预混釜和溶解釜，所述预混釜和溶解釜串联，且两者之间设置有料液泵，所述预混釜的上部设置有物料输送器；所述连续过滤装置包括卧式安装的过滤筒，所述过滤筒的内部安装有螺旋推进器，所述过滤筒的下方设置有滤液接收罐；所述连续凝聚装置包括与所述滤液接收罐相连的凝聚釜，所述凝聚釜的下部设置有凝聚剂进口，顶部设置有混合气体出口，所述混合气体出口顺序连接有冷凝器和油水分离器，所述油水分离器的油出口连接至所述预混釜；所述干燥装置设置于所述凝聚釜的下游。2.如权利要求1所述的一种杜仲胶精制系统，其特征在于：所述搅拌机构包括安装于釜体轴线位置的搅拌轴，所述搅拌轴的下端安装有搅拌叶片，上端动力联接有驱动电机。3.如权利要求1所述的一种杜仲胶精制系统，其特征在于：所述物料输送器包括转动安装的螺旋叶片，所述螺旋叶片动力联接有驱动电机。4.如权利要求1所述的一种杜仲胶精制系统，其特征在于：所述溶解釜的外部设置有蒸汽夹套。5.如权利要求1～4任一项所述的一种杜仲胶精制系统，其特征在于：所述凝聚釜与所述干燥装置之间设置有过滤器，所述过滤器的滤液出口连接至所述凝聚釜的料液进口。2CN103102494B说明书1/3页一种杜仲胶精制系统技术领域[0001]本发明涉及杜仲胶精制技术领域，具体涉及一种杜仲胶精制系统。背景技术[0002]杜仲是中国特有的名贵经济树种，也是世界上适用范围最广的重要胶原植物。杜仲的树叶、树皮和籽皮中均富含一种白色丝状物质——杜仲胶。杜仲胶独有“橡胶-塑料二重性”的发现，开拓了杜仲胶的应用领域。它的综合开发利用，已经引起国家有关部门的广泛关注。杜仲橡胶绝缘性好，耐水、耐酸碱腐蚀。长期以来，用于水下电线或海底电缆，或直接制造电工绝缘器材、耐酸或耐碱衬里等；还可以用于制作轮胎；还以机体使用无排他性的优势被国外广泛采用应用于牙科等医学领域。而我国是世界上最大的橡胶消费国，80%的橡胶依靠进口，资源自给率低已经成为我国橡胶工业发展遇到的最大瓶颈。杜仲橡胶作为新型天然橡胶，是除三叶橡胶之外世界上唯一具有开发前景的优质天然橡胶资源。大力促进杜仲胶产业的发展，一方面可以缓解我国天然橡胶严重短缺的局面，另一方面，对于提升和优化我国橡胶原材料结构，具有重要的战略意义。[0003]但是，杜仲籽中提取的杜仲胶需要进一步的精制，目前并没有一种能够实现连续精制杜仲胶的装置，间歇操作，人工劳动强度大，不利于大规模生产；而且现有的装置，无法将使用到的溶剂进行重新利用，必须将溶剂进行处理才能重新利用，污染大、能耗高，得率低，提高了生产成本。发明内容[0004]本发明所要解决的技术问题是提供一种杜仲胶精制系统，其能够实现对杜仲胶精制的连续生产，而且能将其中溶剂进行直接回收重新利用，从而消除上述背景技术中缺陷。[0005]为解决上述技术问题，本发明的技术方案是：[0006]一种杜仲胶精制系统，包括顺序排列的连续溶解装置、连续过滤装置、连续凝聚装置和干燥装置，[0007]所述连续溶解装置包括具有搅
