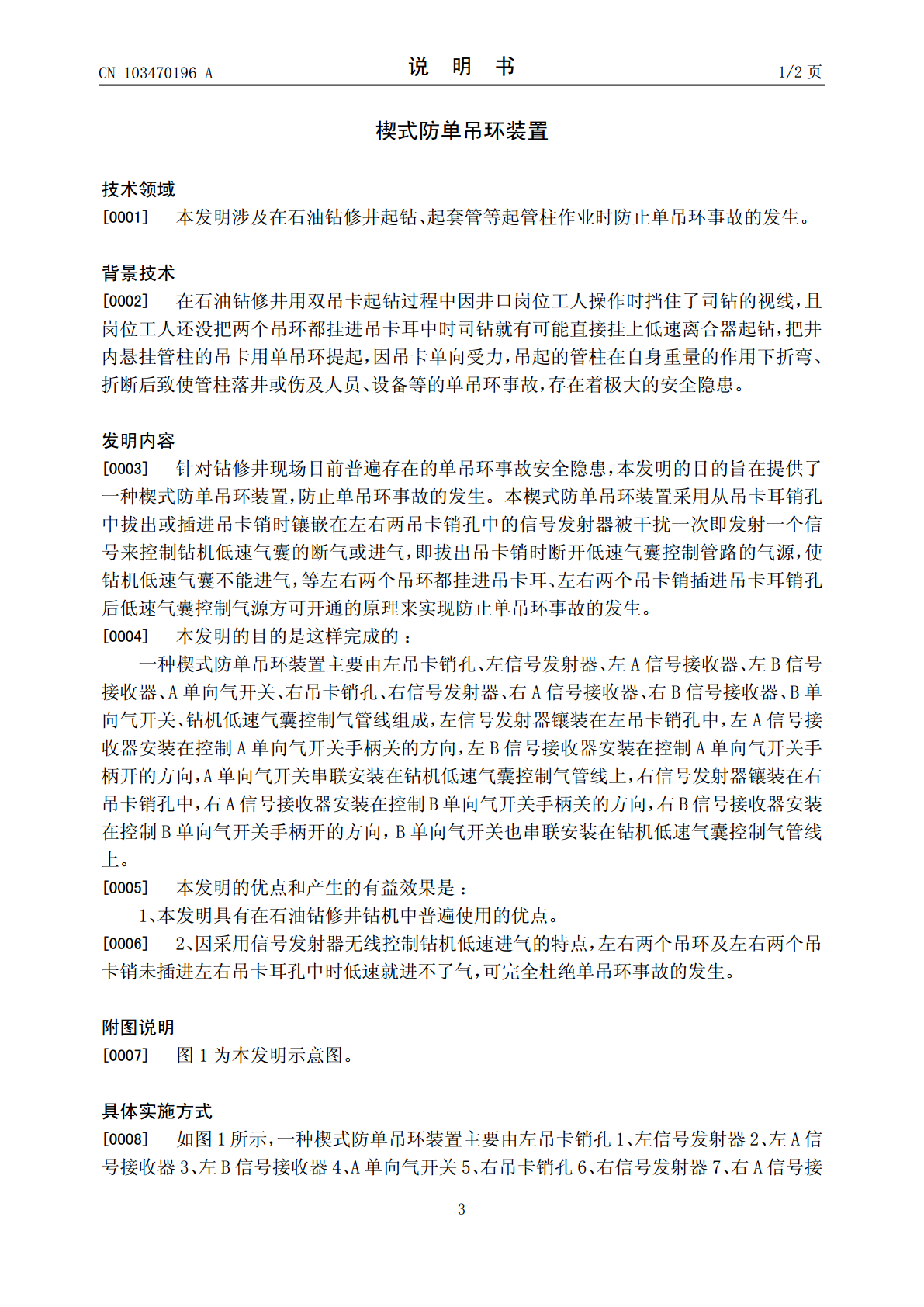

(19)中华人民共和国国家知识产权局*CN103470196A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103470196103470196A(43)申请公布日2013.12.25(21)申请号201310484226.9(22)申请日2013.10.16(71)申请人慕武地址841001新疆维吾尔自治区巴音郭楞蒙古自治州库尔勒市开发区纪元路10号巴州派特罗尔公司技术管理部(72)发明人慕武李保青杨晓龙车涵越周晓黎曹正杰徐有军闫东志魏玉军铁福凯(51)Int.Cl.E21B19/06(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称楔式防单吊环装置(57)摘要本发明公开了一种楔式防单吊环装置，其特征是两个吊卡销孔中镶嵌有信号发射器、钻机低速气囊的控制管路中串联有两个单向气开关、两个单向气开关的手柄上分别装有接收左、右吊卡销孔中的信号发射器发出信号的信号接收器，从吊卡耳销孔中拔出或插进吊卡销时镶嵌在左右两个吊卡销孔中的信号发射器既被干扰一次的原理来控制钻机低速气囊的断气或进气，即拔出吊卡销时断开低速气囊的控制气源，使钻机低速气囊无法进气，等左右两个吊环都挂进吊卡耳、左右两个吊卡销插进吊卡销孔后低速气囊控制气源方可开通的原理来实现杜绝单吊环事故的发生，双吊卡起钻前把游车放至吊环能挂进井口悬挂井内管柱的吊卡耳时打开楔式防单吊环装置的电源即可。CN103470196ACN1034796ACN103470196A权利要求书1/1页1.一种楔式防单吊环装置主要由左吊卡销孔（1）、左信号发射器（2）、左A信号接收器（3）、左B信号接收器（4）、A单向气开关（5）、右吊卡销孔（6）、右信号发射器（7）、右A信号接收器（8）、右B信号接收器（9）、B单向气开关（10）、钻机低速气囊控制气管线（11）组成，其特征是左信号发射器（2）镶装在左吊卡销孔（1）中，左A信号接收器（3）安装在控制A单向气开关（5）手柄关的方向，左B信号接收器（4）安装在控制A单向气开关（5）手柄开的方向，A单向气开关（5）串联安装在钻机低速气囊控制气管线（11）上，右信号发射器（7）镶装在右吊卡销孔（6）中，右A信号接收器（8）安装在控制B单向气开关（10）手柄关的方向，右B信号接收器（9）安装在控制B单向气开关（10）手柄开的方向，B单向气开关（10）也串联安装在钻机低速气囊控制气管线（11）上。2CN103470196A说明书1/2页楔式防单吊环装置技术领域[0001]本发明涉及在石油钻修井起钻、起套管等起管柱作业时防止单吊环事故的发生。背景技术[0002]在石油钻修井用双吊卡起钻过程中因井口岗位工人操作时挡住了司钻的视线，且岗位工人还没把两个吊环都挂进吊卡耳中时司钻就有可能直接挂上低速离合器起钻，把井内悬挂管柱的吊卡用单吊环提起，因吊卡单向受力，吊起的管柱在自身重量的作用下折弯、折断后致使管柱落井或伤及人员、设备等的单吊环事故，存在着极大的安全隐患。发明内容[0003]针对钻修井现场目前普遍存在的单吊环事故安全隐患，本发明的目的旨在提供了一种楔式防单吊环装置，防止单吊环事故的发生。本楔式防单吊环装置采用从吊卡耳销孔中拔出或插进吊卡销时镶嵌在左右两吊卡销孔中的信号发射器被干扰一次即发射一个信号来控制钻机低速气囊的断气或进气，即拔出吊卡销时断开低速气囊控制管路的气源，使钻机低速气囊不能进气，等左右两个吊环都挂进吊卡耳、左右两个吊卡销插进吊卡耳销孔后低速气囊控制气源方可开通的原理来实现防止单吊环事故的发生。[0004]本发明的目的是这样完成的：一种楔式防单吊环装置主要由左吊卡销孔、左信号发射器、左A信号接收器、左B信号接收器、A单向气开关、右吊卡销孔、右信号发射器、右A信号接收器、右B信号接收器、B单向气开关、钻机低速气囊控制气管线组成，左信号发射器镶装在左吊卡销孔中，左A信号接收器安装在控制A单向气开关手柄关的方向，左B信号接收器安装在控制A单向气开关手柄开的方向，A单向气开关串联安装在钻机低速气囊控制气管线上，右信号发射器镶装在右吊卡销孔中，右A信号接收器安装在控制B单向气开关手柄关的方向，右B信号接收器安装在控制B单向气开关手柄开的方向，B单向气开关也串联安装在钻机低速气囊控制气管线上。[0005]本发明的优点和产生的有益效果是：1、本发明具有在石油钻修井钻机中普遍使用的优点。[0006]2、因采用信号发射器无线控制钻机低速进气的特点，左右两个吊环及左右两个吊卡销未插进左右吊卡耳孔中时低速就进不了气，可完全杜绝单吊环事故的发生。附图说明[0007]图1为本发明示意图。具体实施方式[0008]如图1所示，一种楔式防单吊环装置主要由左吊卡销孔1、左信号发射器2、左A信号接收器3、左B信号接收器4、A
