一种安全型柴油机油箱.pdf

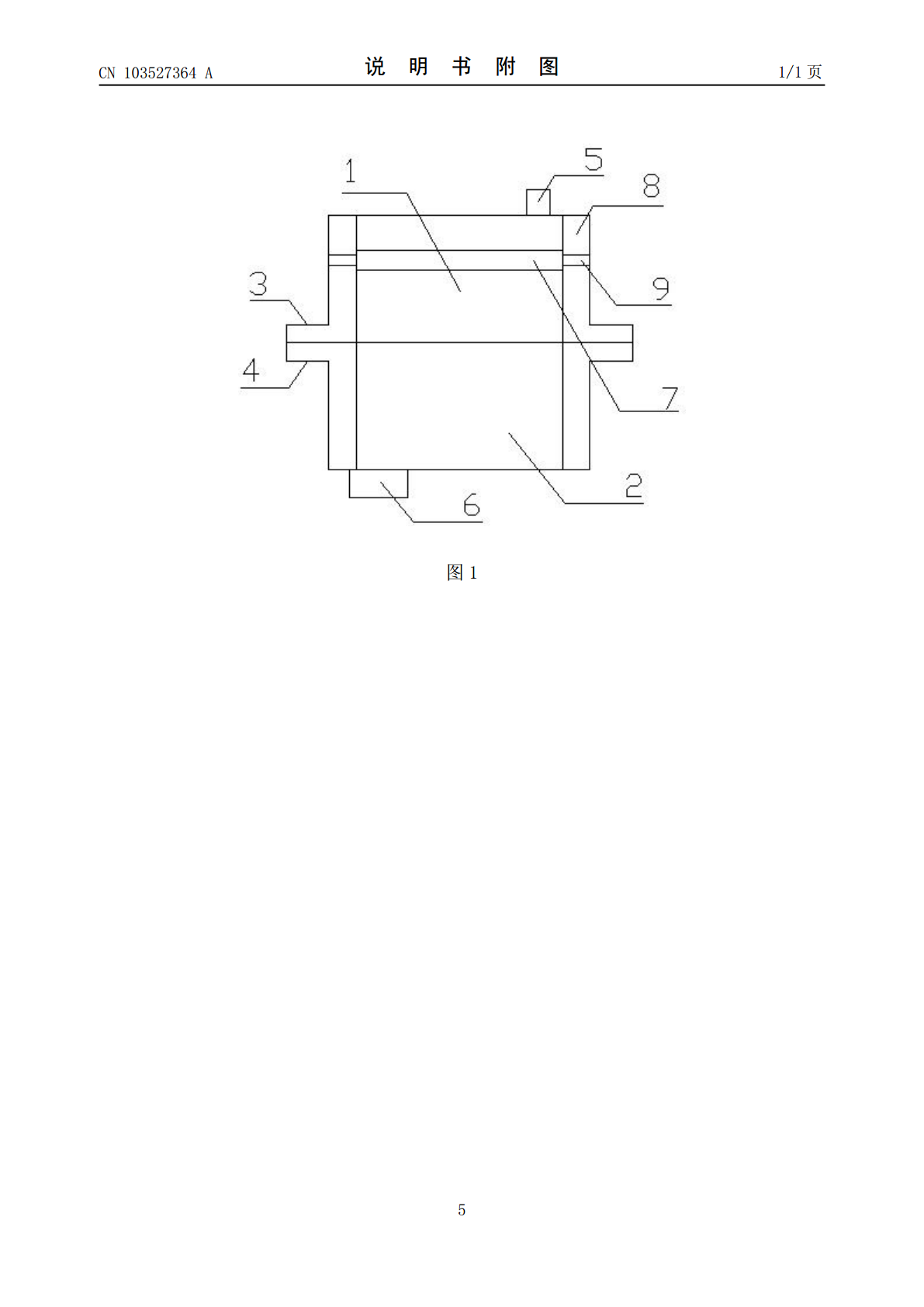

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103527364103527364A(43)申请公布日2014.01.22(21)申请号201210231161.2(22)申请日2012.07.05(71)申请人常州市鹰皇冠进出口有限公司地址213000江苏省常州市武进区湖塘镇聚湖村(72)发明人费春寅(74)专利代理机构常州市夏成专利事务所(普通合伙)32233代理人沈毅(51)Int.Cl.F02M37/00(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种安全型柴油机油箱(57)摘要本发明涉及一种柴油机配件，尤其是一种安全型柴油机油箱。该柴油机油箱包括上箱体、下箱体、上连接边、下连接边、进油口和出油口，上箱体的开口边沿处设有上连接边，下箱体的开口边沿处设有下连接边，上箱体通过上连接边与下连接边焊接在一起而实现与下箱体的固定连接，进油口固定在上箱体上，出油口固定在下箱体上，稳油板定位连接在上箱体和下箱体内，上箱体与下箱体内壁上设有滑槽，稳油板边沿设有滑块，稳油板通过滑块置于滑槽内，实现与上箱体和下箱体的定位连接，该柴油机油箱使用安全，杜绝了因柴油在箱体内互相碰撞而导致爆炸的可能，节约了成本。CN103527364ACN10352764ACN103527364A权利要求书1/1页1.一种安全型柴油机油箱，包括上箱体（1）、下箱体（2）、上连接边（3）、下连接边（4）、进油口（5）和出油口（6），上箱体（1）的开口边沿处设有上连接边（3），下箱体（2）的开口边沿处设有下连接边（4），上箱体（1）通过上连接边（3）与下连接边（4）焊接在一起而实现与下箱体（2）的固定连接，进油口（5）固定在上箱体（1）上，出油口（6）固定在下箱体（2）上，其特征是，稳油板（7）定位连接在上箱体（1）和下箱体（2）内。2.根据权利要求1所述的一种安全型柴油机油箱，其特征是，上箱体（1）与下箱体（2）内壁上设有滑槽（8），稳油板（7）边沿设有滑块（9），稳油板（7）通过滑块（9）置于滑槽（8）内，实现与上箱体（1）和下箱体（2）的定位连接。2CN103527364A说明书1/2页一种安全型柴油机油箱技术领域[0001]本发明涉及一种柴油机配件，尤其是一种安全型柴油机油箱。背景技术[0002]目前柴油机油箱在使用的过程中，油箱内的柴油相互碰撞，温度较高，柴油机油箱容易被窜入的火苗引起油箱爆炸，存在安全隐患。发明内容[0003]为了克服现有的柴油机油箱有安全隐患的不足，本发明提供了一种安全型柴油机油箱。[0004]本发明解决其技术问题所采用的技术方案是：一种安全型柴油机油箱，包括上箱体、下箱体、上连接边、下连接边、进油口和出油口，上箱体的开口边沿处设有上连接边，下箱体的开口边沿处设有下连接边，上箱体通过上连接边与下连接边焊接在一起而实现与下箱体的固定连接，进油口固定在上箱体上，出油口固定在下箱体上，稳油板定位连接在上箱体和下箱体内。根据本发明的另一个实施例，进一步包括上箱体与下箱体内壁上设有滑槽，稳油板边沿设有滑块，稳油板通过滑块置于滑槽内，实现与上箱体和下箱体的定位连接。[0005]本发明的有益效果是，该柴油机油箱使用安全，杜绝了因柴油在箱体内互相碰撞而导致爆炸的可能，节约了成本。附图说明[0006]下面结合附图和实施例对本发明进一步说明。[0007]图1是一种安全型柴油机油箱的结构示意图；图中1.上箱体，2.下箱体，3.上连接边，4.下连接边，5.进油口，6.出油口，7.稳油板，8.滑槽，9.滑块。具体实施方式[0008]如图1是一种安全型柴油机油箱的结构示意图，一种安全型柴油机油箱，包括上箱体1、下箱体2、上连接边3、下连接边4、进油口5和出油口6，上箱体1的开口边沿处设有上连接边3，下箱体2的开口边沿处设有下连接边4，上箱体1通过上连接边3与下连接边4焊接在一起而实现与下箱体2的固定连接，进油口5固定在上箱体1上，出油口6固定在下箱体2上，稳油板7定位连接在上箱体1和下箱体2内，上箱体1与下箱体2内壁上设有滑槽8，稳油板7边沿设有滑块9，稳油板7通过滑块9置于滑槽8内，实现与上箱体1和下箱体2的定位连接。[0009]当上箱体1与下箱体2内的柴油减少而引起水位下降时，柴油上方的稳油板7会跟着柴油一起向下，从而保证了柴油没有活动的空间，当柴油箱在晃动时，能够利用稳油板3CN103527364A说明书2/2页压缩柴油的活动空间保证了运行的安全，该柴油机油箱使用安全，杜绝了因柴油在箱体内互相碰撞而导致爆炸的可能，节约了成本。4CN103527364A说明书附图1/1页图15
