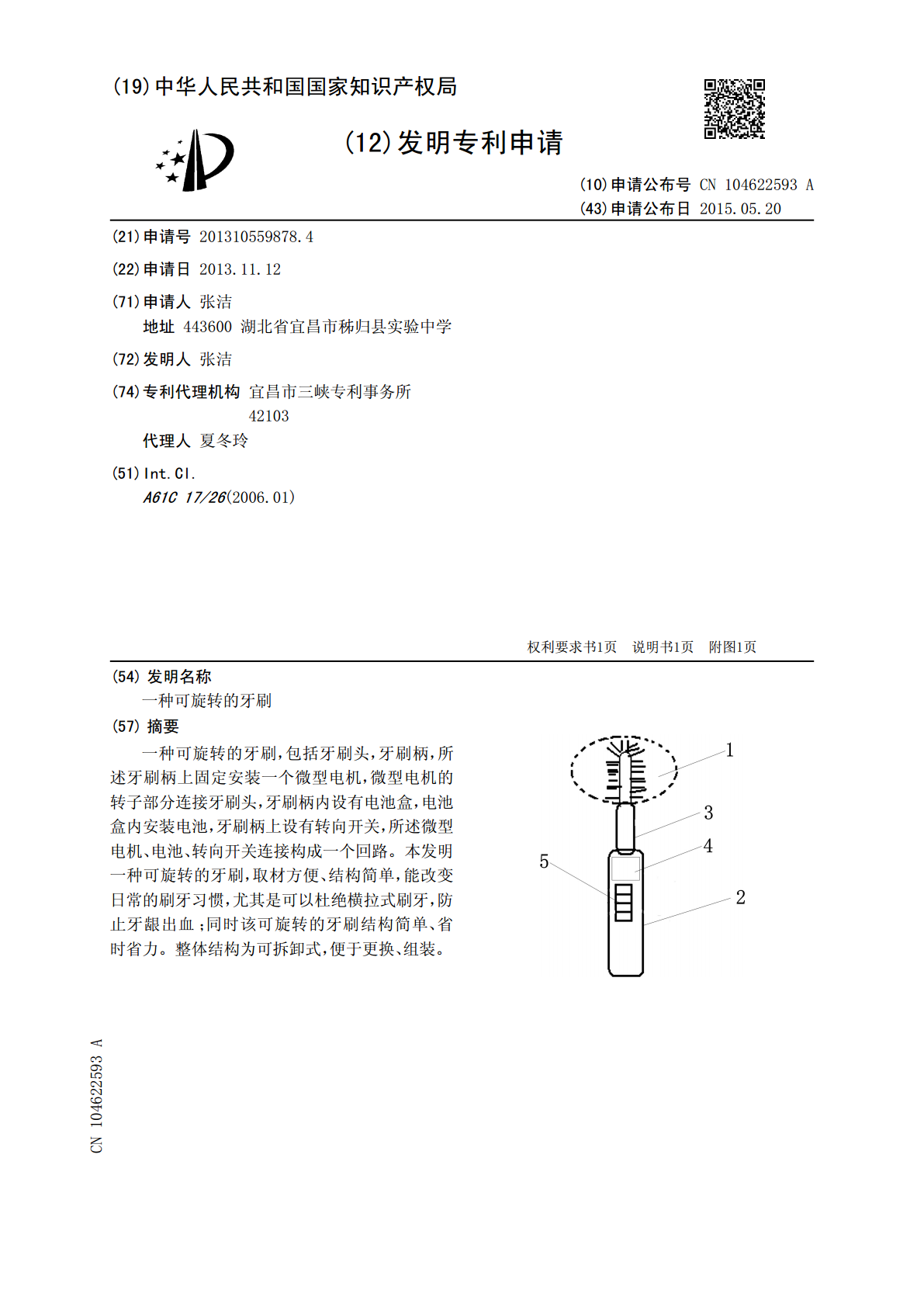

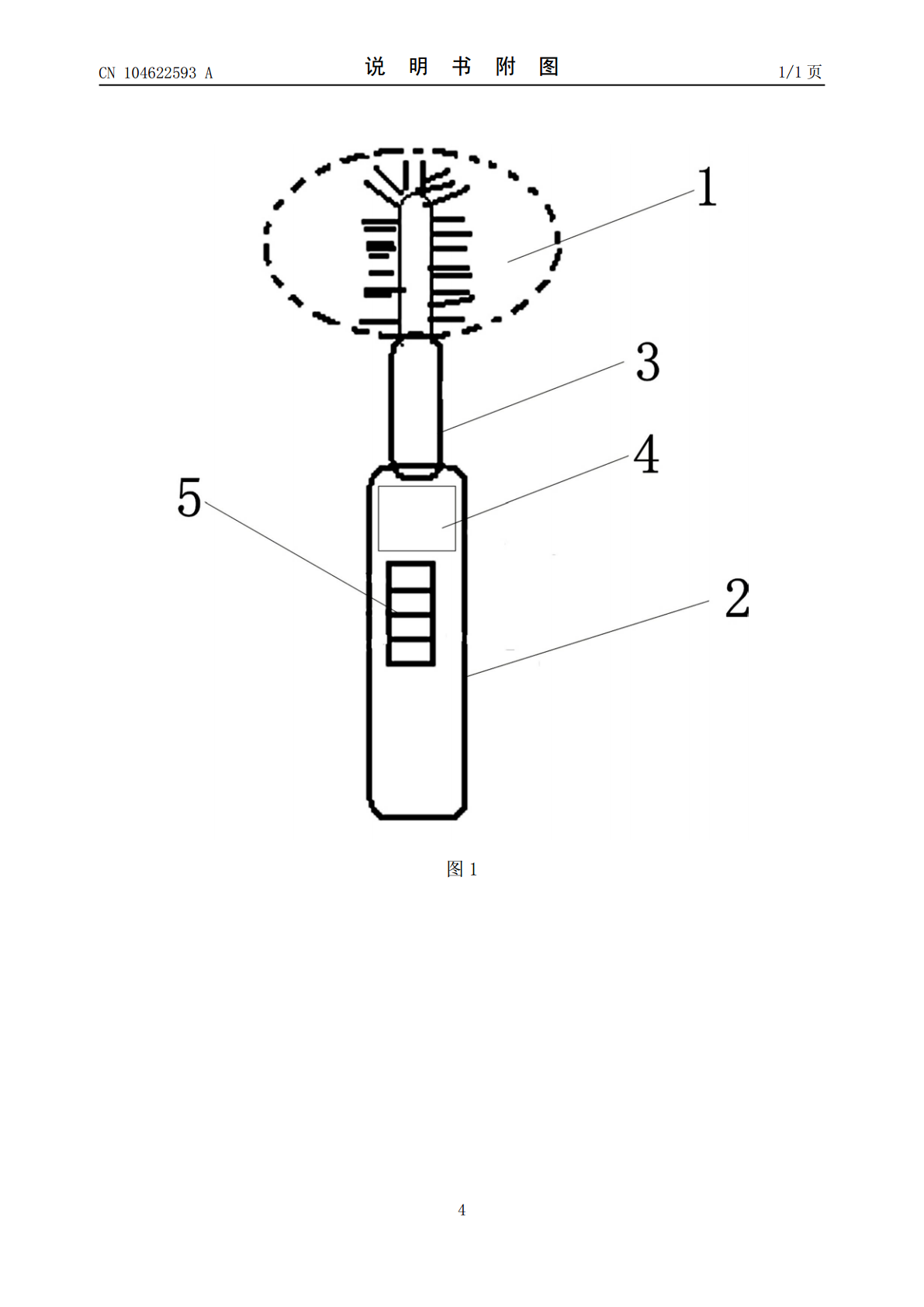

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104622593A(43)申请公布日(43)申请公布日2015.05.20(21)申请号201310559878.4(22)申请日2013.11.12(71)申请人张洁地址443600湖北省宜昌市秭归县实验中学(72)发明人张洁(74)专利代理机构宜昌市三峡专利事务所42103代理人夏冬玲(51)Int.Cl.A61C17/26(2006.01)权利要求书1页说明书1页附图1页(54)发明名称一种可旋转的牙刷(57)摘要一种可旋转的牙刷，包括牙刷头，牙刷柄，所述牙刷柄上固定安装一个微型电机，微型电机的转子部分连接牙刷头，牙刷柄内设有电池盒，电池盒内安装电池，牙刷柄上设有转向开关，所述微型电机、电池、转向开关连接构成一个回路。本发明一种可旋转的牙刷，取材方便、结构简单，能改变日常的刷牙习惯，尤其是可以杜绝横拉式刷牙，防止牙龈出血；同时该可旋转的牙刷结构简单、省时省力。整体结构为可拆卸式，便于更换、组装。CN104622593ACN104622593A权利要求书1/1页1.一种可旋转的牙刷，包括牙刷头（1），牙刷柄（2），其特征在于，所述牙刷柄（2）上固定安装一个微型电机（3），微型电机（3）的转子部分连接牙刷头（1），牙刷柄（2）内设有电池盒（4），电池盒（4）内安装电池，牙刷柄（2）上设有转向开关（5），所述微型电机（3）、电池、转向开关（5）连接构成一个回路。2.根据权利要求1所述一种可旋转的牙刷，其特征在于，所述微型电机（3）的转子部分端部与牙刷头（1）通过卡扣方式连接。3.根据权利要求1所述一种可旋转的牙刷，其特征在于，所述微型电机（3）与电池盒（4）卡式对接。4.根据权利要求1或2或3所述一种可旋转的牙刷，其特征在于，所述微型电机（3）连接一个外套。5.根据权利要求1所述一种可旋转的牙刷，其特征在于，所述转向开关（5）为一金属片，转向开关（5）包括：正转、停止、反转三种功能。6.根据权利要求1所述一种可旋转的牙刷，其特征在于，所述牙刷头（1）为2~4个。2CN104622593A说明书1/1页一种可旋转的牙刷技术领域[0001]本发明涉及一种牙刷，特别是一种可旋转的牙刷。背景技术[0002]日常生活中人们使用牙刷时，经常是横拉牙刷方式刷牙，容易导致牙齿出血及其它口腔疾病。尤其是小朋友刷牙时，因感觉麻烦，易养成了不刷牙的不良卫生习惯。发明内容[0003]本发明的目的是提供一种可旋转的牙刷，能改变日常的刷牙习惯，尤其是可以杜绝横拉式刷牙，防止牙龈出血；该可旋转的牙刷结构简单、省时省力。[0004]本发明采取的技术方案为：一种可旋转的牙刷，包括牙刷头，牙刷柄，所述牙刷柄上固定安装一个微型电机，微型电机的转子部分连接牙刷头，牙刷柄内设有电池盒，电池盒内安装电池，牙刷柄上设有转向开关，所述微型电机、电池、转向开关连接构成一个回路。[0005]所述微型电机的转子部分端部与牙刷头通过卡扣方式连接。所述微型电机与电池盒卡式对接。所述微型电机连接一个外套。[0006]所述转向开关为一金属片，转向开关5包括：正转、停止、反转三种功能。[0007]所述牙刷头为2~4个。[0008]本发明一种可旋转的牙刷，取材方便、结构简单，能改变日常的刷牙习惯，尤其是可以杜绝横拉式刷牙，防止牙龈出血；同时该可旋转的牙刷结构简单、省时省力。整体结构为可拆卸式，便于更换、组装。附图说明[0009]下面结合附图和实施例对本发明作进一步说明：图1是本发明牙刷结构示意图。具体实施方式[0010]如图1所示，一种可旋转的牙刷，包括牙刷头1，牙刷柄2，所述牙刷柄2上固定安装一个微型电机3，微型电机3的转子部分连接牙刷头1，牙刷柄2内设有电池盒4，电池盒4内安装电池，牙刷柄2上设有转向开关5，所述微型电机3、电池、转向开关5连接构成一个回路。所述转向开关5包括：正转、停止、反转三种功能。所述转向开关5为一金属片。[0011]牙刷头1与微型电机3卡通过卡扣方式对接，微型电机3与电池盒4也是卡式对接，便于拆卸安装。牙刷头1配置2~4个，便于更换清洗。微型电机3可以用502胶固定连接一个外套，防止微型电机3受到污染和损伤。电池盒4配5号电池一节，上面用金属片制作转向开关5：中间是停止；上拨即正转；反之即为反转。安装完毕后，挤上牙膏，打开转向开关5，即可使用。3CN104622593A说明书附图1/1页图14
