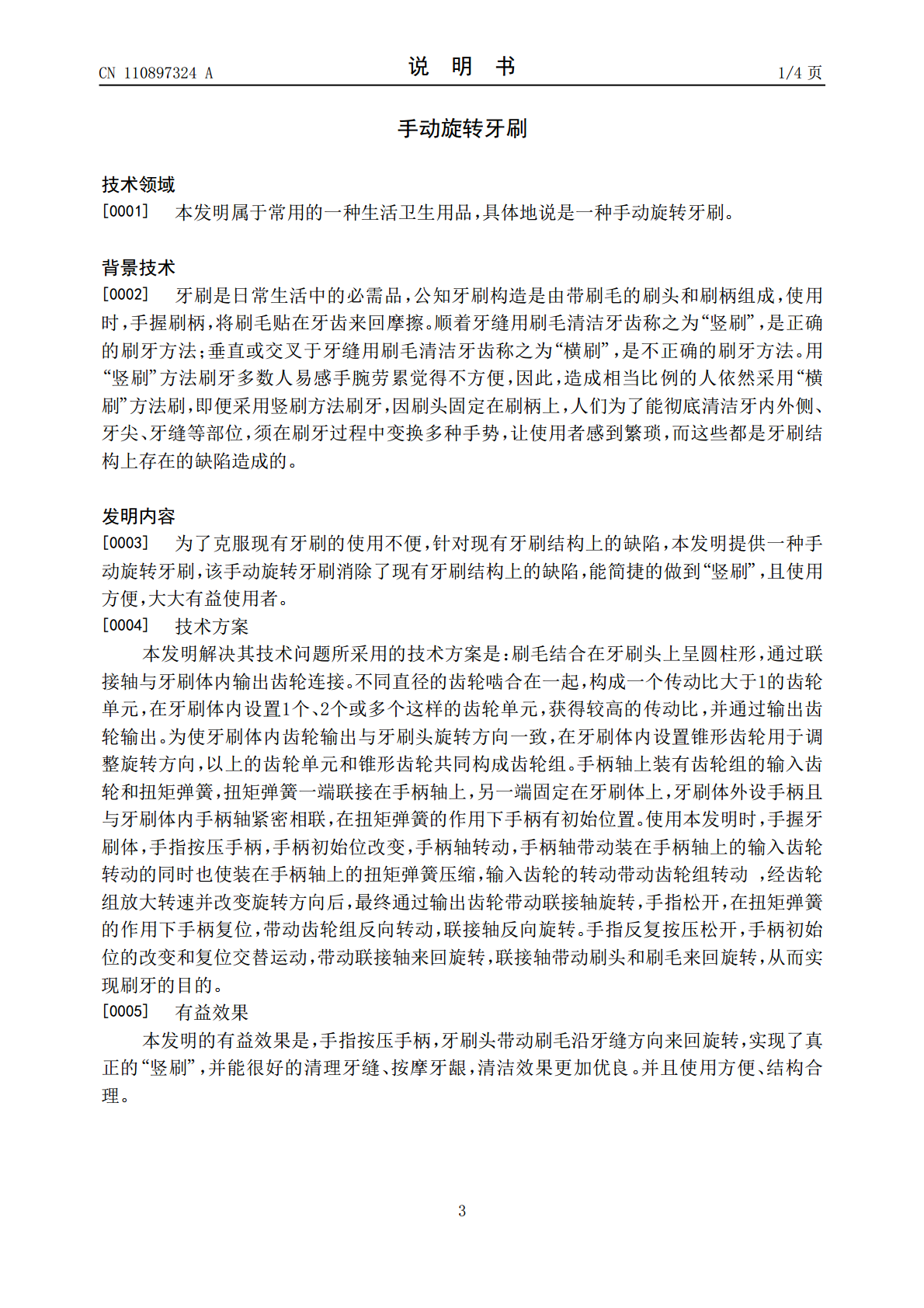

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110897324A(43)申请公布日2020.03.24(21)申请号201811071491.3(22)申请日2018.09.14(71)申请人楚银龙地址071000河北省保定市秀兰城市共园1-9-2-401申请人赵登春(72)发明人楚银龙赵登春(51)Int.Cl.A46B13/08(2006.01)权利要求书1页说明书4页附图7页(54)发明名称手动旋转牙刷(57)摘要本发明是一种手动旋转牙刷，属于日常生活必备品。其特征是，刷毛结合在牙刷头上呈圆柱形，通过联接轴与牙刷体内齿轮组联接。不同直径的齿轮啮合在一起，构成一个传动比大于1的齿轮单元，齿轮组由单个或多个这样的齿轮单元和锥形齿轮组成，有高传动比并能改变旋转方向。牙刷体外设手柄，经装有扭矩弹簧的手柄轴与齿轮组联接，手柄在扭矩弹簧作用下有初始位。使用本发明时，手握牙刷体，手指按压手柄（即初始位改变）→扭矩弹簧压缩的同时齿轮组转动→联接轴旋转→牙刷头旋转，手指松开，在扭矩弹簧的作用下手柄复位，带动各部件反向旋转。手指反复按压松开，手柄初始位的改变和复位交替运行，带动刷头和刷毛来回旋转，实现刷牙的目的。CN110897324ACN110897324A权利要求书1/1页1.一种手动旋转牙刷，包括刷毛、牙刷头、齿轮、手柄、弹簧，按压手柄驱使齿轮转动，带动联接轴旋转，手指松开，在扭矩弹簧作用下手柄复位，联接轴反向旋转，手指反复按压松开，联接轴来回旋转带动刷头和刷毛来回旋转，实现刷牙目的，其特征是不同直径的齿轮啮合在一起。2.根据权利要求1所述的手动旋转牙刷，其特征是：设置椎形齿轮。3.根据权利要求1所述的手动旋转牙刷，其特征是：设置弹簧。2CN110897324A说明书1/4页手动旋转牙刷技术领域[0001]本发明属于常用的一种生活卫生用品，具体地说是一种手动旋转牙刷。背景技术[0002]牙刷是日常生活中的必需品，公知牙刷构造是由带刷毛的刷头和刷柄组成，使用时，手握刷柄，将刷毛贴在牙齿来回摩擦。顺着牙缝用刷毛清洁牙齿称之为“竖刷”，是正确的刷牙方法；垂直或交叉于牙缝用刷毛清洁牙齿称之为“横刷”，是不正确的刷牙方法。用“竖刷”方法刷牙多数人易感手腕劳累觉得不方便，因此，造成相当比例的人依然采用“横刷”方法刷，即便采用竖刷方法刷牙，因刷头固定在刷柄上，人们为了能彻底清洁牙内外侧、牙尖、牙缝等部位，须在刷牙过程中变换多种手势，让使用者感到繁琐，而这些都是牙刷结构上存在的缺陷造成的。发明内容[0003]为了克服现有牙刷的使用不便，针对现有牙刷结构上的缺陷，本发明提供一种手动旋转牙刷，该手动旋转牙刷消除了现有牙刷结构上的缺陷，能简捷的做到“竖刷”，且使用方便，大大有益使用者。[0004]技术方案本发明解决其技术问题所采用的技术方案是：刷毛结合在牙刷头上呈圆柱形，通过联接轴与牙刷体内输出齿轮连接。不同直径的齿轮啮合在一起，构成一个传动比大于1的齿轮单元，在牙刷体内设置1个、2个或多个这样的齿轮单元，获得较高的传动比，并通过输出齿轮输出。为使牙刷体内齿轮输出与牙刷头旋转方向一致，在牙刷体内设置锥形齿轮用于调整旋转方向，以上的齿轮单元和锥形齿轮共同构成齿轮组。手柄轴上装有齿轮组的输入齿轮和扭矩弹簧，扭矩弹簧一端联接在手柄轴上，另一端固定在牙刷体上，牙刷体外设手柄且与牙刷体内手柄轴紧密相联，在扭矩弹簧的作用下手柄有初始位置。使用本发明时，手握牙刷体，手指按压手柄，手柄初始位改变，手柄轴转动，手柄轴带动装在手柄轴上的输入齿轮转动的同时也使装在手柄轴上的扭矩弹簧压缩，输入齿轮的转动带动齿轮组转动，经齿轮组放大转速并改变旋转方向后，最终通过输出齿轮带动联接轴旋转，手指松开，在扭矩弹簧的作用下手柄复位，带动齿轮组反向转动，联接轴反向旋转。手指反复按压松开，手柄初始位的改变和复位交替运动，带动联接轴来回旋转，联接轴带动刷头和刷毛来回旋转，从而实现刷牙的目的。[0005]有益效果本发明的有益效果是，手指按压手柄，牙刷头带动刷毛沿牙缝方向来回旋转，实现了真正的“竖刷”，并能很好的清理牙缝、按摩牙龈，清洁效果更加优良。并且使用方便、结构合理。3CN110897324A说明书2/4页附图说明[0006]图1是第一实施方式正视图。[0007]图2是第一实施方式右视图。[0008]图3是第一实施方式俯视图。[0009]图4是第一实施方式俯视剖面构造及传动原理简图。[0010]图5是第二实施方式俯视剖面构造及传动原理简图。[0011]图6是第三实施方式俯视剖面构造及传动原理简图。[0012]图7是第四实施方式俯视剖面构造及传动原理简图。[0013]图中：1、刷毛，2、牙刷头，3、锥形齿轮，４、齿轮，5、齿轮，6、轴，7、手柄，8、扭矩弹簧，9、
