荞麦皮（壳）防潮防霉抑菌涂层及其制备方法.pdf

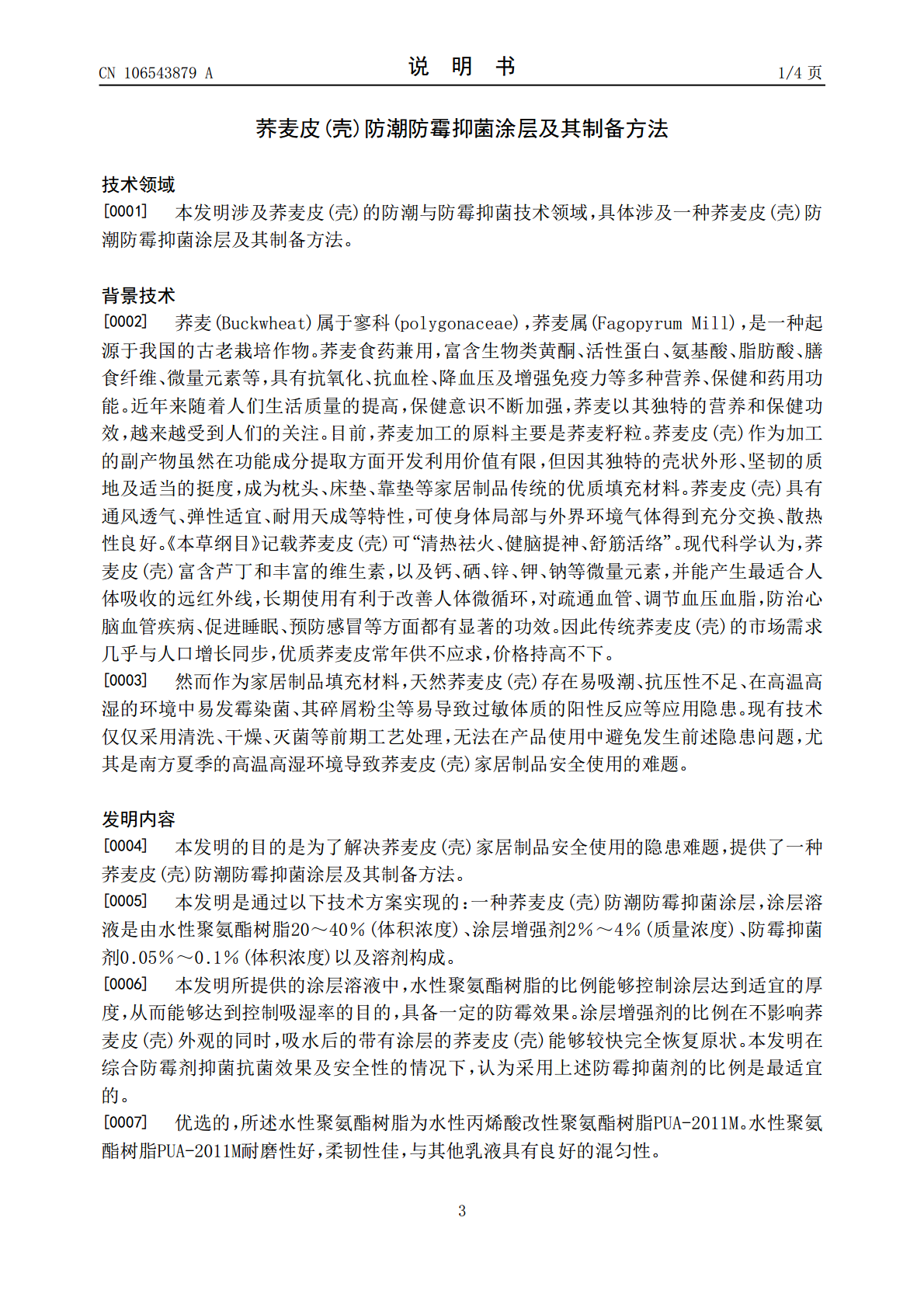

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106543879A(43)申请公布日2017.03.29(21)申请号201611052773.X(22)申请日2016.11.25(71)申请人山西省农业科学院农产品加工研究所地址030031山西省太原市龙城大街79号(72)发明人郭洪李云龙胡俊君何永吉李红梅边俊生陕方程哲仲丽佳(74)专利代理机构太原科卫专利事务所(普通合伙)14100代理人张彩琴(51)Int.Cl.C09D175/04(2006.01)C09D5/14(2006.01)C09D7/12(2006.01)权利要求书1页说明书4页附图1页(54)发明名称荞麦皮（壳）防潮防霉抑菌涂层及其制备方法(57)摘要本发明涉及荞麦皮（壳）的防潮防霉抑菌涂层技术领域，具体是一种荞麦皮（壳）防潮防霉抑菌涂层及其制备。本发明所提供的荞麦皮（壳）防潮防霉抑菌涂层，所述涂层是由水性聚氨酯树脂20～40%、涂层增强剂2%～4%、防霉抑菌剂0.05%～0.1%以及溶剂构成。本发明选用环境友好型材料对荞麦皮（壳）进行涂层加工处理，对荞麦皮（壳）封闭性全覆盖，可显著改善其吸湿防潮和防霉抑菌特性、提高其强度与抗压性，改善耐用品质，同时杜绝了其碎皮屑脱落，有效防止致敏隐患。CN106543879ACN106543879A权利要求书1/1页1.一种荞麦皮（壳）防潮防霉抑菌涂层，其特征在于，涂层溶液是由水性聚氨酯树脂20～40%、涂层增强剂2%～4%、防霉抑菌剂0.05%～0.1%以及溶剂构成。2.根据权利要求1所述的一种荞麦皮（壳）防潮防霉抑菌涂层，其特征在于，所述水性聚氨酯树脂为水性丙烯酸改性聚氨酯树脂PUA-2011M。3.根据权利要求1或2所述的一种荞麦皮（壳）防潮防霉抑菌涂层，其特征在于，所述涂层增强剂为超微二氧化硅。4.根据权利要求3所述的一种荞麦皮（壳）防潮防霉抑菌涂层，其特征在于，所述防霉抑菌剂为BEK-500。5.根据权利要求3所述的一种荞麦皮（壳）防潮防霉抑菌涂层，其特征在于，所述溶剂为乙醇和软化水的混合溶剂。6.一种荞麦皮（壳）防潮防霉抑菌涂层的制备方法，其特征在于，包括以下步骤：（1）荞麦皮（壳）的筛选将原料荞麦皮（壳）通过10目筛，用于去除碎屑等杂质，并经过拣选清理，置于105℃烘箱8h，自然冷却静置至少30min，备用；（2）涂层溶液配制以需要配制的涂层溶液体积作为基准，首先称取2%～4%超微二氧化硅，按照5倍体积无水乙醇预分散，加入10倍体积软化水，匀浆机充分混匀；加入水性聚氨酯树脂PUA-2011M20～40%，0.05%～0.1%BEK-500，软化水补足至所需涂层溶液体积；（3）荞麦皮（壳）涂层加工准确称取荞麦皮（壳），以固液比1:10比例与上步配制的涂层溶液混合搅拌1min，使涂层溶液与荞麦壳表面充分接触；然后将荞麦壳转移至纱网过滤，通过脱水机离心脱除未与壳表面牢固接触的树脂溶液，操作时待脱水机到达最高转速时立刻停止，摊开置于烘箱中105℃处理6h，完成涂层加工。2CN106543879A说明书1/4页荞麦皮(壳)防潮防霉抑菌涂层及其制备方法技术领域[0001]本发明涉及荞麦皮(壳)的防潮与防霉抑菌技术领域，具体涉及一种荞麦皮(壳)防潮防霉抑菌涂层及其制备方法。背景技术[0002]荞麦(Buckwheat)属于寥科(polygonaceae)，荞麦属(FagopyrumMill)，是一种起源于我国的古老栽培作物。荞麦食药兼用，富含生物类黄酮、活性蛋白、氨基酸、脂肪酸、膳食纤维、微量元素等，具有抗氧化、抗血栓、降血压及增强免疫力等多种营养、保健和药用功能。近年来随着人们生活质量的提高，保健意识不断加强，荞麦以其独特的营养和保健功效，越来越受到人们的关注。目前，荞麦加工的原料主要是荞麦籽粒。荞麦皮(壳)作为加工的副产物虽然在功能成分提取方面开发利用价值有限，但因其独特的壳状外形、坚韧的质地及适当的挺度，成为枕头、床垫、靠垫等家居制品传统的优质填充材料。荞麦皮(壳)具有通风透气、弹性适宜、耐用天成等特性，可使身体局部与外界环境气体得到充分交换、散热性良好。《本草纲目》记载荞麦皮(壳)可“清热祛火、健脑提神、舒筋活络”。现代科学认为，荞麦皮(壳)富含芦丁和丰富的维生素，以及钙、硒、锌、钾、钠等微量元素，并能产生最适合人体吸收的远红外线，长期使用有利于改善人体微循环，对疏通血管、调节血压血脂，防治心脑血管疾病、促进睡眠、预防感冒等方面都有显著的功效。因此传统荞麦皮(壳)的市场需求几乎与人口增长同步，优质荞麦皮常年供不应求，价格持高不下。[0003]然而作为家居制品填充材料，天然荞麦皮(壳)存在易吸潮、抗压性不足、在高温高湿的环境中易发霉染菌、其碎屑粉尘等易导致过敏体质的阳性反应等应用隐患
