一种蓝色卫材氨纶制备方法.pdf

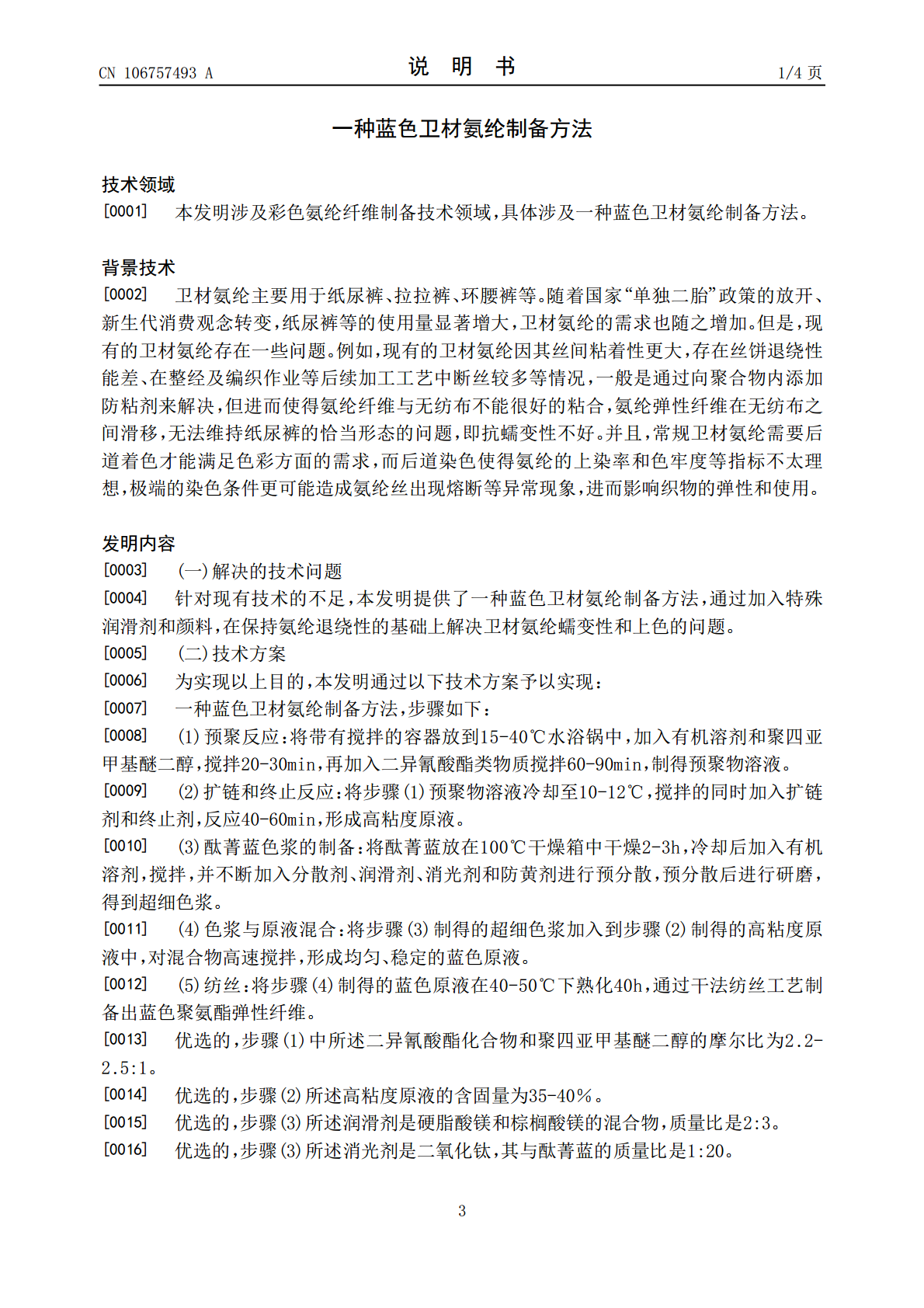

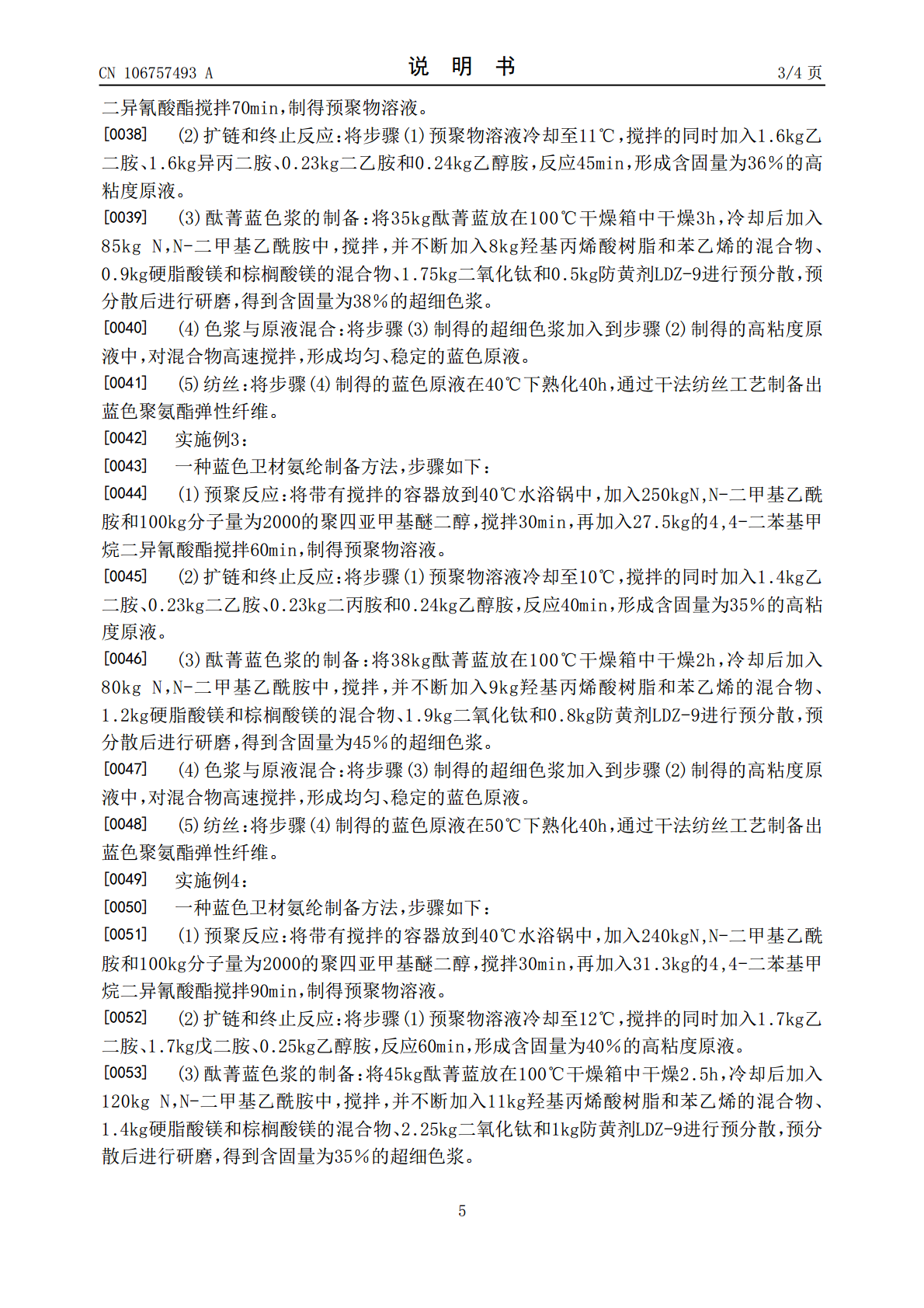

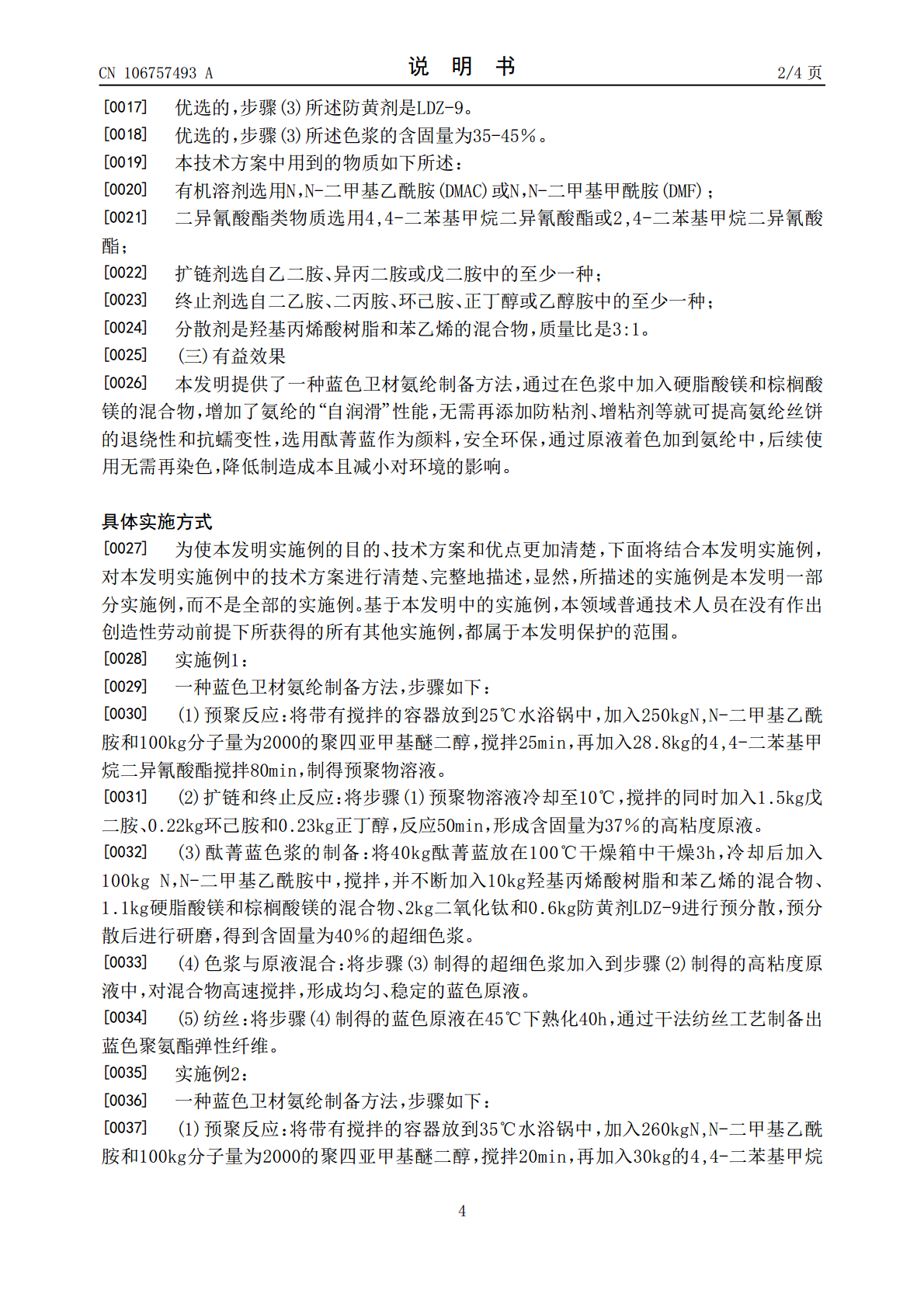

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106757493A(43)申请公布日2017.05.31(21)申请号201710023277.XC08G18/66(2006.01)(22)申请日2017.01.13C08G18/48(2006.01)C08G18/10(2006.01)(71)申请人连云港杜钟新奥神氨纶有限公司C08G18/32(2006.01)地址222047江苏省连云港市经济技术开发区昆仑山路8号(72)发明人孙振波张斌王建伟杨森李春花孙迎春王宝总曾登高久林(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.D01F6/94(2006.01)D01F1/04(2006.01)D01F1/10(2006.01)权利要求书1页说明书4页(54)发明名称一种蓝色卫材氨纶制备方法(57)摘要本发明提供一种蓝色卫材氨纶制备方法，涉及彩色氨纶纤维制备技术领域，制备步骤为：首先将聚四亚甲基醚二醇和二异氰酸酯类物质在有机溶剂中进行预聚反应，再加入胺类进行扩链和终止反应，制得高粘度原液，然后配制酞菁蓝色浆，将色料和高粘度原液混合制得蓝色原液，最后熟化，纺丝；该方法通过在色浆中加入硬脂酸镁和棕榈酸镁的混合物，增加了氨纶的“自润滑”性能，无需再添加防粘剂、增粘剂等就可提高氨纶丝饼的退绕性和抗蠕变性，选用酞菁蓝作为颜料，安全环保，通过原液着色加到氨纶中，后续使用无需再染色，降低制造成本且减小对环境的影响。CN106757493ACN106757493A权利要求书1/1页1.一种蓝色卫材氨纶制备方法，其特征在于，步骤如下：(1)预聚反应：将带有搅拌的容器放到15-40℃水浴锅中，加入有机溶剂和聚四亚甲基醚二醇，搅拌20-30min，再加入二异氰酸酯类物质搅拌60-90min，制得预聚物溶液；(2)扩链和终止反应：将步骤(1)预聚物溶液冷却至10-12℃，搅拌的同时加入扩链剂和终止剂，反应40-60min，形成高粘度原液；(3)酞菁蓝色浆的制备：将酞菁蓝放在100℃干燥箱中干燥2-3h，冷却后加入有机溶剂，搅拌，并不断加入分散剂、润滑剂、消光剂和防黄剂进行预分散，预分散后进行研磨，得到超细色浆；(4)色浆与原液混合：将步骤(3)制得的超细色浆加入到步骤(2)制得的高粘度原液中，对混合物高速搅拌，形成均匀、稳定的蓝色原液；(5)纺丝：将步骤(4)制得的蓝色原液在40-50℃下熟化40h，通过干法纺丝工艺制备出蓝色聚氨酯弹性纤维。2.如权利要求1所述的蓝色卫材氨纶制备方法，其特征在于，步骤(1)中所述二异氰酸酯化合物和聚四亚甲基醚二醇的摩尔比为2.2-2.5:1。3.如权利要求1所述的蓝色卫材氨纶制备方法，其特征在于，步骤(2)所述高粘度原液的含固量为35-40％。4.如权利要求1所述的蓝色卫材氨纶制备方法，其特征在于，步骤(3)所述润滑剂是硬脂酸镁和棕榈酸镁的混合物，质量比是2:3。5.如权利要求1所述的蓝色卫材氨纶制备方法，其特征在于，步骤(3)所述消光剂是二氧化钛，其与酞菁蓝的质量比是1:20。6.如权利要求1所述的蓝色卫材氨纶制备方法，其特征在于，步骤(3)所述防黄剂是LDZ-9。7.如权利要求1所述的蓝色卫材氨纶制备方法，其特征在于，步骤(3)所述色浆的含固量为35-45％。2CN106757493A说明书1/4页一种蓝色卫材氨纶制备方法技术领域[0001]本发明涉及彩色氨纶纤维制备技术领域，具体涉及一种蓝色卫材氨纶制备方法。背景技术[0002]卫材氨纶主要用于纸尿裤、拉拉裤、环腰裤等。随着国家“单独二胎”政策的放开、新生代消费观念转变，纸尿裤等的使用量显著增大，卫材氨纶的需求也随之增加。但是，现有的卫材氨纶存在一些问题。例如，现有的卫材氨纶因其丝间粘着性更大，存在丝饼退绕性能差、在整经及编织作业等后续加工工艺中断丝较多等情况，一般是通过向聚合物内添加防粘剂来解决，但进而使得氨纶纤维与无纺布不能很好的粘合，氨纶弹性纤维在无纺布之间滑移，无法维持纸尿裤的恰当形态的问题，即抗蠕变性不好。并且，常规卫材氨纶需要后道着色才能满足色彩方面的需求，而后道染色使得氨纶的上染率和色牢度等指标不太理想，极端的染色条件更可能造成氨纶丝出现熔断等异常现象，进而影响织物的弹性和使用。发明内容[0003](一)解决的技术问题[0004]针对现有技术的不足，本发明提供了一种蓝色卫材氨纶制备方法，通过加入特殊润滑剂和颜料，在保持氨纶退绕性的基础上解决卫材氨纶蠕变性和上色的问题。[0005](二)技术方案[0006]为实现以上目的，本发明通过以下技术方案予以实现：[0007]一种蓝色卫材氨纶制备方法，步骤如下：[0008](1)预聚反应：将带有搅拌的容器放到15-40℃水浴锅中
