一种压信号轮工装.pdf

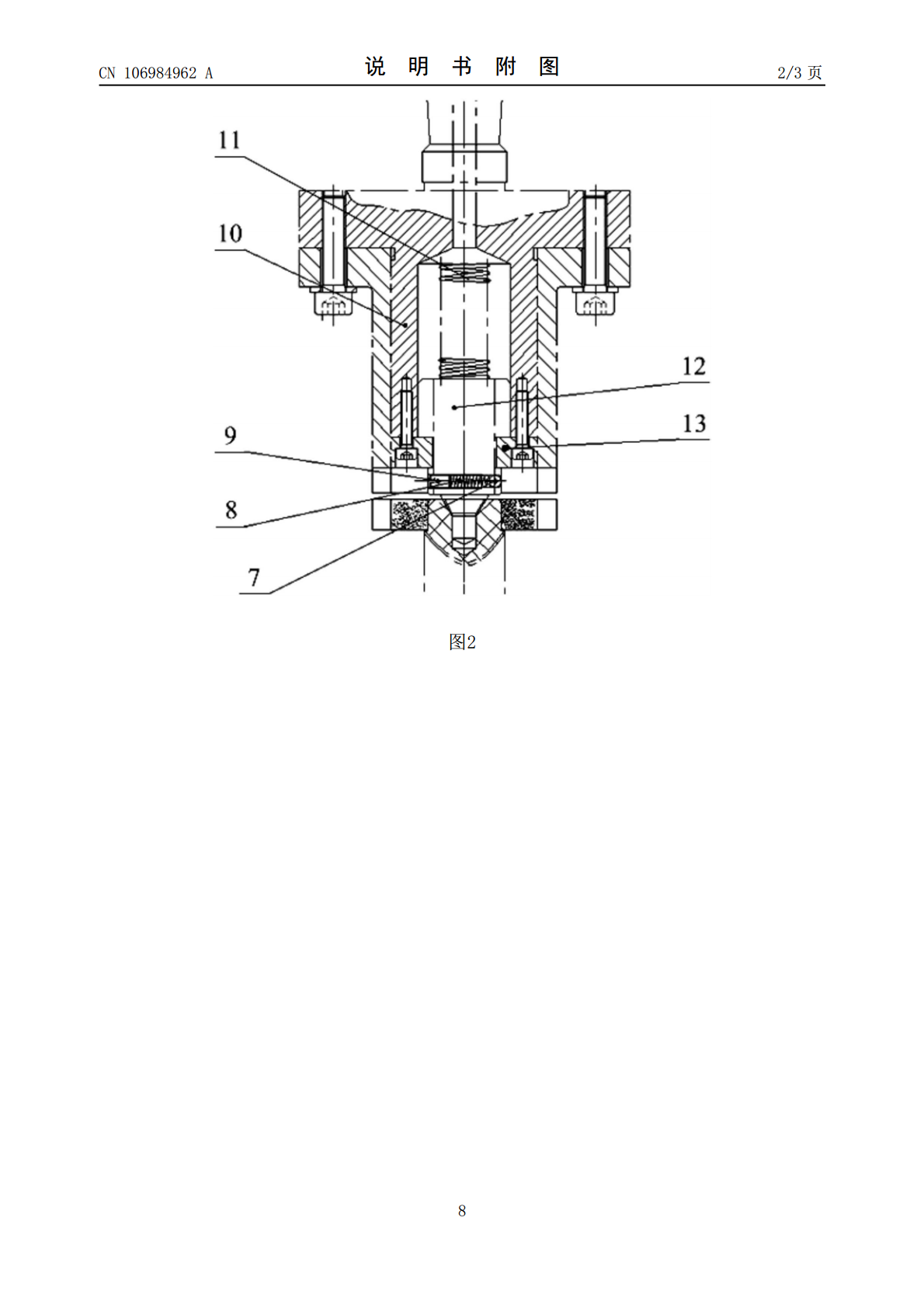

本发明公开了一种压信号轮工装，包括压于凸轮轴端面的信号轮、安装于液压机上且沿竖直方向的上顶尖(12)、一端与所述上顶尖(12)上端面连接且另一端与所述液压机的压头(10)连接的上弹簧(11)、安装于底板(3)上且与所述上顶尖(12)轴向对中的下顶尖(5)、一端与所述下顶尖(5)下端面连接且另一端与弹簧座(1)连接的下弹簧(2)，所述下弹簧(2)和所述上弹簧(11)均可沿竖直方向伸缩。该压信号轮工装使其在压装过程中，自动修正凸轮轴的装夹角度，保证每次压信号轮都能压正到位，保证凸轮轴压装合格，减少甚至杜绝压装
2023-06-26
10
484KB
一种轴向取信号的信号轮压配工装.pdf
本发明公开了一种轴向取信号的信号轮压配工装,包括底板(1)、定位套(2)、支撑板(3)、连接板(4)、定位板(5)、导柱(6)、复位弹簧(7)、信号轮定位板(8)、导套(9)、顶针导向套(10)、顶针(11)、磁块(12)、弹簧(13)、堵头(14)、波珠螺丝(15),采用一体式组装结构,通过定位板与定位套在同一中心线上,定位套内设置有定位槽,使凸轮轴得以精准定位,在信号轮定位板的齿形及波珠螺丝的保障下,避免了信号轮错装、反装,有效地减少了信号轮定位面与信号轮定位板定位面的间隙,磁块吸附住信号轮,避免压装
2023-05-12
10
310KB
凸轮轴压装信号轮工装.pdf
本发明公开了一种凸轮轴压装信号轮工装，包括定位座，中部有定位孔，前侧下端设置有底板、前侧上端设置有端盖；定位座设置有定位轴安装孔；端盖设置有中空的内腔，与定位轴安装孔相贯通；定位轴安装孔内有定位套，定位套内有定位轴，定位轴端部有定位块，伸入到定位孔中，定位轴的前端固定连接双头螺柱，螺柱上安装有手柄，周部有复位弹簧；定位轴设置有定位销，定位销可以沿定位轴安装孔的中心线方向移动。本发明的凸轮轴压装信号轮工装，结构简单、定位准确、操作可靠，可以防止压装信号轮时出现的角度偏差，提高产品合格率，降低压装成本。
2023-10-14
10
387KB
一种压装信号齿圈的工装.pdf
一种压装信号齿圈的工装，包括固定飞轮的定位板，其特征是所述定位板固定设置在底板上，所述定位板内圈上设有定位芯轴和定位销，定位板外圈设有抵住信号齿圈定位齿的信号齿圈定位销，在信号齿圈定位销的附近的底板上，设置有左顶推机构，该左顶推机构中设有顶住信号齿圈定位齿的推杆。本发明有益效果：结构新颖、制作简单、定位准确；采用左、右顶推机构，使信号齿圈的定位齿能紧靠在定位销上，消除了间隙，从而保证了定位齿与飞轮定位销孔的相位角度，可有效提高产品的加工质量。
2023-09-01
10
315KB
一种电机压轮装配工装.pdf

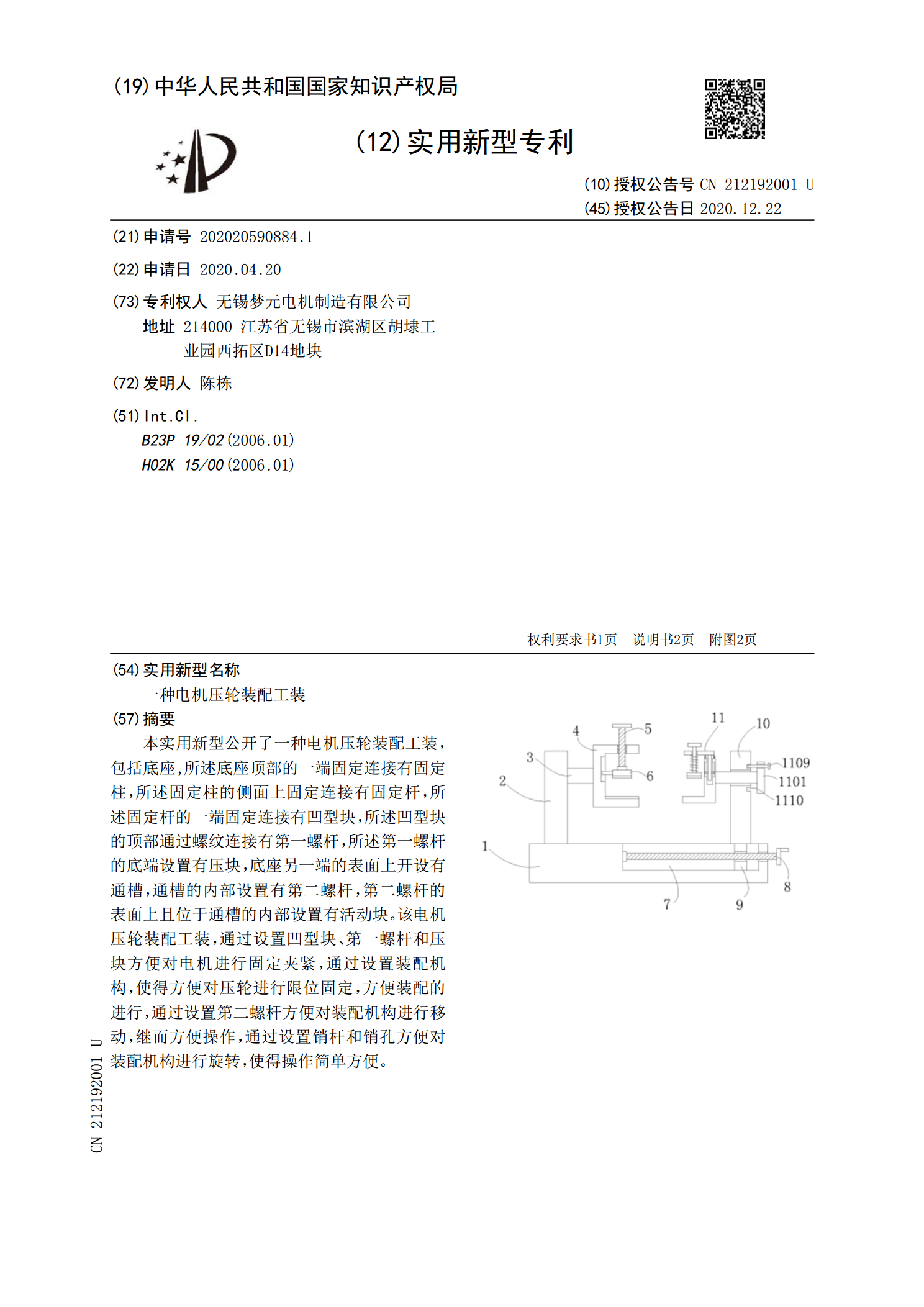

本实用新型公开了一种电机压轮装配工装,包括底座,所述底座顶部的一端固定连接有固定柱,所述固定柱的侧面上固定连接有固定杆,所述固定杆的一端固定连接有凹型块,所述凹型块的顶部通过螺纹连接有第一螺杆,所述第一螺杆的底端设置有压块,底座另一端的表面上开设有通槽,通槽的内部设置有第二螺杆,第二螺杆的表面上且位于通槽的内部设置有活动块。该电机压轮装配工装,通过设置凹型块、第一螺杆和压块方便对电机进行固定夹紧,通过设置装配机构,使得方便对压轮进行限位固定,方便装配的进行,通过设置第二螺杆方便对装配机构进行移动,继而方便
