一种内嵌铝包带式悬垂线夹.pdf

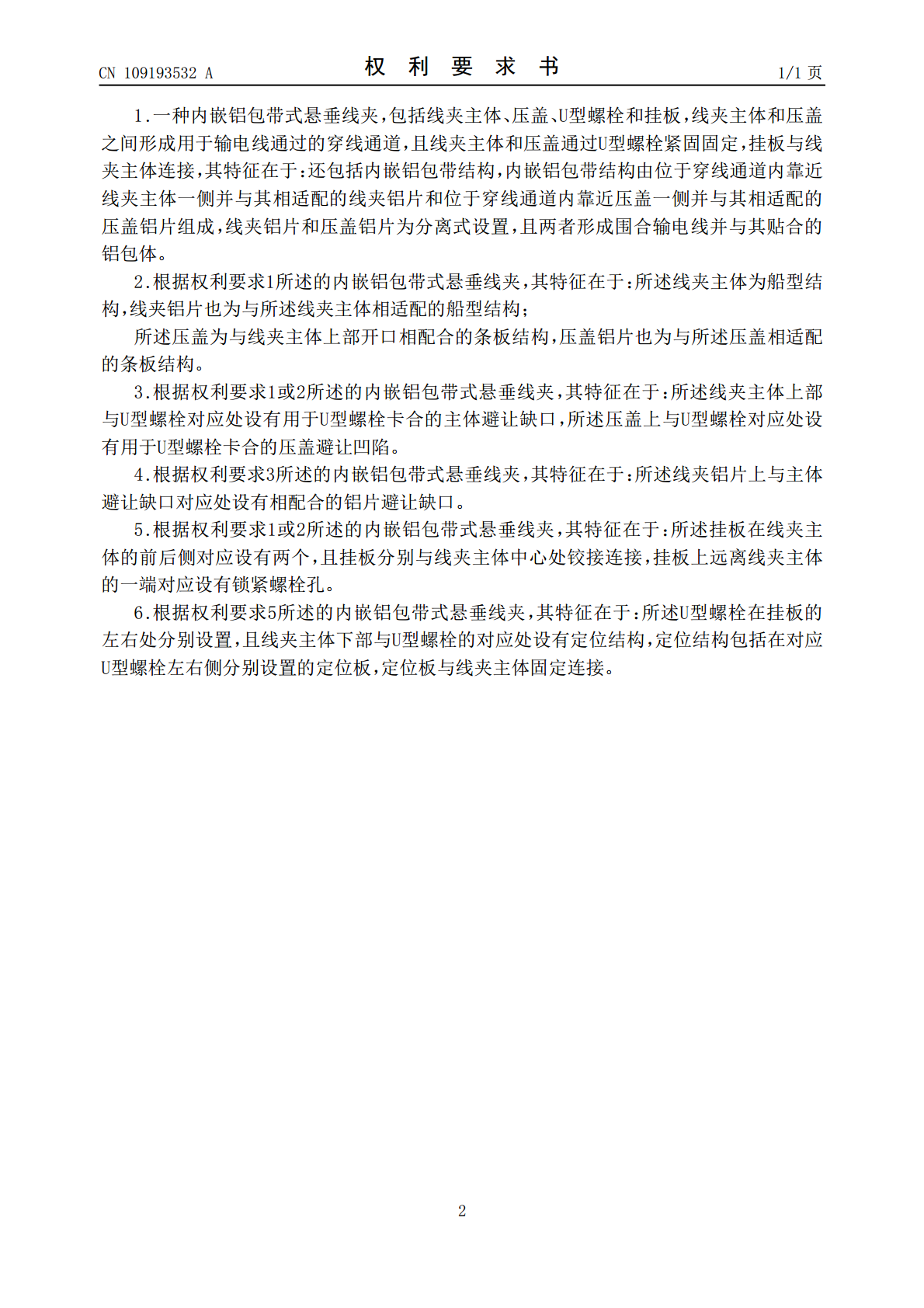

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109193532A(43)申请公布日2019.01.11(21)申请号201811236958.5(51)Int.Cl.(22)申请日2018.10.23H02G7/05(2006.01)(71)申请人国家电网有限公司地址100031北京市西城区西长安街86号申请人国网河南省电力公司三门峡供电公司(72)发明人范腾侯剑蒋红宣田华鑫黄伟付光路司丞坤黄进宋帅刘俊辉马伟锋贺鹏张伟峰连涛王超刘鹏陈英豪(74)专利代理机构郑州联科专利事务所(普通合伙)41104代理人刘建芳权利要求书1页说明书4页附图3页(54)发明名称一种内嵌铝包带式悬垂线夹(57)摘要本发明公开了一种内嵌铝包带式悬垂线夹，包括线夹主体、压盖、U型螺栓和挂板，线夹主体和压盖之间形成用于输电线通过的穿线通道，且线夹主体和压盖通过U型螺栓紧固固定，挂板与线夹主体连接，还包括内嵌铝包带结构，内嵌铝包带结构由位于穿线通道内靠近线夹主体一侧并与其相适配的线夹铝片和位于穿线通道内靠近压盖一侧并与其相适配的压盖铝片组成，线夹铝片和压盖铝片为分离式设置，且两者形成围合输电线并与其贴合的铝包体。本发明能在保证输电线路的安全稳定的运行的基础上，最大限度的简化劳动作业，提高工作效率，杜绝了传统悬垂线夹使用时铝包带缠绕不规范而造成的安全隐患。CN109193532ACN109193532A权利要求书1/1页1.一种内嵌铝包带式悬垂线夹，包括线夹主体、压盖、U型螺栓和挂板，线夹主体和压盖之间形成用于输电线通过的穿线通道，且线夹主体和压盖通过U型螺栓紧固固定，挂板与线夹主体连接，其特征在于：还包括内嵌铝包带结构，内嵌铝包带结构由位于穿线通道内靠近线夹主体一侧并与其相适配的线夹铝片和位于穿线通道内靠近压盖一侧并与其相适配的压盖铝片组成，线夹铝片和压盖铝片为分离式设置，且两者形成围合输电线并与其贴合的铝包体。2.根据权利要求1所述的内嵌铝包带式悬垂线夹，其特征在于：所述线夹主体为船型结构，线夹铝片也为与所述线夹主体相适配的船型结构；所述压盖为与线夹主体上部开口相配合的条板结构，压盖铝片也为与所述压盖相适配的条板结构。3.根据权利要求1或2所述的内嵌铝包带式悬垂线夹，其特征在于：所述线夹主体上部与U型螺栓对应处设有用于U型螺栓卡合的主体避让缺口，所述压盖上与U型螺栓对应处设有用于U型螺栓卡合的压盖避让凹陷。4.根据权利要求3所述的内嵌铝包带式悬垂线夹，其特征在于：所述线夹铝片上与主体避让缺口对应处设有相配合的铝片避让缺口。5.根据权利要求1或2所述的内嵌铝包带式悬垂线夹，其特征在于：所述挂板在线夹主体的前后侧对应设有两个，且挂板分别与线夹主体中心处铰接连接，挂板上远离线夹主体的一端对应设有锁紧螺栓孔。6.根据权利要求5所述的内嵌铝包带式悬垂线夹，其特征在于：所述U型螺栓在挂板的左右处分别设置，且线夹主体下部与U型螺栓的对应处设有定位结构，定位结构包括在对应U型螺栓左右侧分别设置的定位板，定位板与线夹主体固定连接。2CN109193532A说明书1/4页一种内嵌铝包带式悬垂线夹技术领域[0001]本发明涉及输电线路悬挂金具技术领域，尤其涉及一种内嵌铝包带式悬垂线夹。背景技术[0002]在输电线路金具、附件安装过程中，悬垂线夹用于将导线固定在直线杆塔的绝缘子串上，或将避雷线悬挂在直线杆塔上，亦可用于换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。传统的悬垂线夹一般采用如公告号CN108110707A、CN206506250U或CN207977713U的专利文件所示，其主要由线夹主体、盖板、U型螺栓和挂板组合而成，输电线穿过线夹主体与盖板。[0003]传统的悬垂线夹其适用范围为主要承受垂直档距内导线的安装载荷，并且在线路正常运行或断线时不允许线夹滑动或脱离绝缘子串。优点：悬垂线夹是铝合金材质，重量轻。结构简单安装及拆除均非常方便，在输电线路使用当中非常广泛。缺点：每次在安装悬垂线夹前，都需多一次导线上的铝包带缠绕工作。[0004]由于悬垂线夹在安装前需要对导线进行铝包带缠绕工序，铝包带缠绕的工艺质量对输电线路长期运行起到重要影响作用。在缠绕铝包带时，为确保导、地线铝包带缠绕紧密，工艺美观，同时为便于悬垂线夹安装，需要求铝包带缠绕紧密，缠绕方向与外层铝股的绞制方向一致，同时铝包带露出线夹部分长度同样有严格要求。铝包带缠绕工艺要求如下：1.悬垂线夹宽度测量；2、确定铝包带理论长度；3、被缠绕导线上根据悬垂线夹位置画印；4、将铝包带中心与线夹中心重合并缠绕；5、安装悬垂线夹。[0005]铝包带缠绕工艺复杂且要求严格，缠绕不佳则容易导致悬垂线夹与导线接触存在空隙，产生持续电晕情况，情况严重时可能会导致线夹与导线直接接触，磨损导线，给输
