一种便携式悬垂线夹.pdf

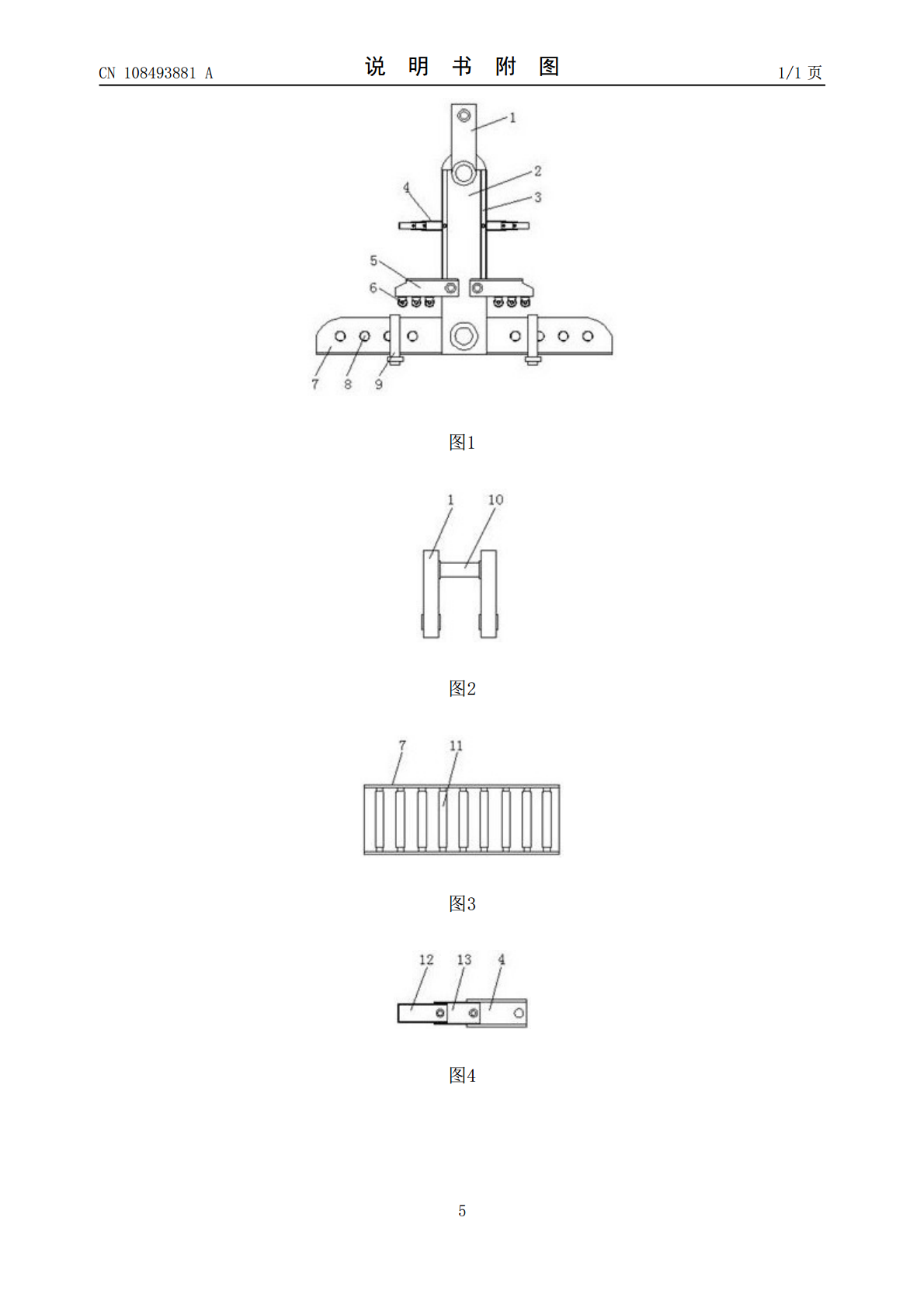

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108493881A(43)申请公布日2018.09.04(21)申请号201810506797.0(22)申请日2018.05.24(71)申请人江苏易鼎电力科技有限公司地址223800江苏省宿迁市高新技术产业开发区昆仑山路88号(72)发明人仝伟仝娜宋宁宁茆顺壮徐发春(51)Int.Cl.H02G7/05(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种便携式悬垂线夹(57)摘要本发明公开了一种便携式悬垂线夹，包括第一支架和线槽，所述线槽的顶部中心处通过螺丝固定有第一支架，所述第一支架的顶部通过螺栓转动连接有第二支架，所述第一支架的两侧位于线槽的上方通过螺栓均转动连接有一定位杆，所述第一卡块上远离第一支架的一端通过螺栓转动连接有第二卡块，所述第二卡块的一端通过螺栓转动连接有第三卡块。本发明所述的一种便携式悬垂线夹，在定位杆的底部通过支座转动连接有多个限位滚轮，而且第二卡块和第三卡块均可转动，这样便可保证在架设线缆的时候，能够对线缆进行位置限定，以使得线缆在使用过程中不会轻易发生抖动，其稳定性更强。CN108493881ACN108493881A权利要求书1/1页1.一种便携式悬垂线夹，包括第一支架（2）和线槽（7），其特征在于：所述线槽（7）的顶部中心处通过螺丝固定有第一支架（2），所述第一支架（2）的顶部通过螺栓转动连接有第二支架（1），所述线槽（7）的上位于第一支架（2）的两侧对称套设有环箍（9），所述第一支架（2）的两侧位于线槽（7）的上方通过螺栓均转动连接有一定位杆（5），两个所述定位杆（5）的底部通过支座等距转动连接有限位滚轮（6），所述第一支架（2）的前后外壁两侧位于定位杆（5）的上方对称开设有滑槽（3），且滑槽（3）内位于第一支架（2）的内侧通过卡扣滑动连接有第一卡块（4），所述第一卡块（4）上远离第一支架（2）的一端通过螺栓转动连接有第二卡块（13），所述第二卡块（13）的一端通过螺栓转动连接有第三卡块（12）。2.根据权利要求1所述的一种便携式悬垂线夹，其特征在于：所述第二支架（1）共设置有两个，且两个第二支架（1）之间的上端螺旋套设有挂杆（10）。3.根据权利要求1所述的一种便携式悬垂线夹，其特征在于：所述线槽（7）的内侧等距转动连接有多个滚轴（11）。4.根据权利要求1所述的一种便携式悬垂线夹，其特征在于：所述线槽（7）的前后外壁均等距开设有多个内径等于滚轴（11）外径的圆形通孔（8）。5.根据权利要求2所述的一种便携式悬垂线夹，其特征在于：所述第三卡块（12）的宽度小于第二卡块（13）的宽度，且第二卡块（13）的宽度小于第一卡块（4）的宽度。6.根据权利要求1所述的一种便携式悬垂线夹，其特征在于：所述环箍（9）的底部螺旋套设有固定扣。2CN108493881A说明书1/2页一种便携式悬垂线夹技术领域[0001]本发明涉及线缆架设配件领域，特别涉及一种便携式悬垂线夹。背景技术[0002]悬垂线夹为常有的定型产品，现在保留了U型螺栓式样（通常叫船型线夹），它是由挂架U型螺栓，可锻铸铁制造的线夹船体、压板组成。另一种就是预绞式悬垂线夹。悬垂线夹用于将导线固定在直线杆塔的绝缘子串上，或将避雷线悬挂在直线杆塔上，亦可用于换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。[0003]在架设线缆的时候，会经常需要用到垂线夹来加强固定，以防止线缆在使用过程中，出现抖动的现象，然而现有的垂线夹，其结构简单，调节不便，体积不可改变，导致携带不方便，而且对于线缆的限位效果也不是很好。发明内容[0004]本发明的主要目的在于提供一种便携式悬垂线夹，可以有效解决背景技术中的问题。[0005]为实现上述目的，本发明采取的技术方案为：一种便携式悬垂线夹，包括第一支架和线槽，所述线槽的顶部中心处通过螺丝固定有第一支架，所述第一支架的顶部通过螺栓转动连接有第二支架，所述线槽的上位于第一支架的两侧对称套设有环箍，所述第一支架的两侧位于线槽的上方通过螺栓均转动连接有一定位杆，两个所述定位杆的底部通过支座等距转动连接有限位滚轮，所述第一支架的前后外壁两侧位于定位杆的上方对称开设有滑槽，且滑槽内位于第一支架的内侧通过卡扣滑动连接有第一卡块，所述第一卡块上远离第一支架的一端通过螺栓转动连接有第二卡块，所述第二卡块的一端通过螺栓转动连接有第三卡块。[0006]优选的，所述第二支架共设置有两个，且两个第二支架之间的上端螺旋套设有挂杆。[0007]优选的，所述线槽的内侧等距转动连接有多个滚轴。[0008]优选的，所述线槽的前后外壁均等距开设有多个内径等于滚轴外径的圆形通孔。[0009]优选的，所述第三卡块的宽度小于第二卡块的宽度，且第二卡块的宽度小于第
