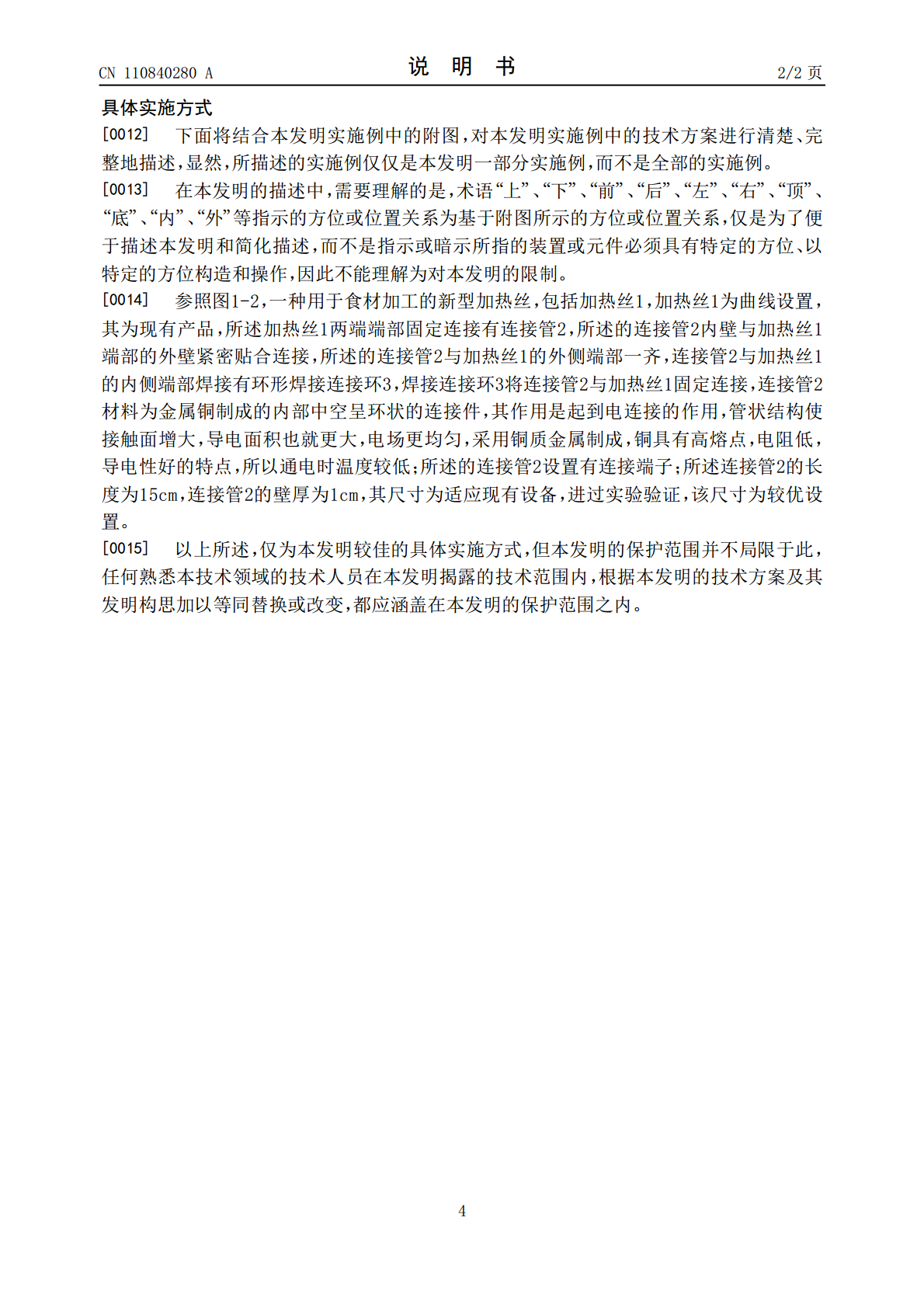

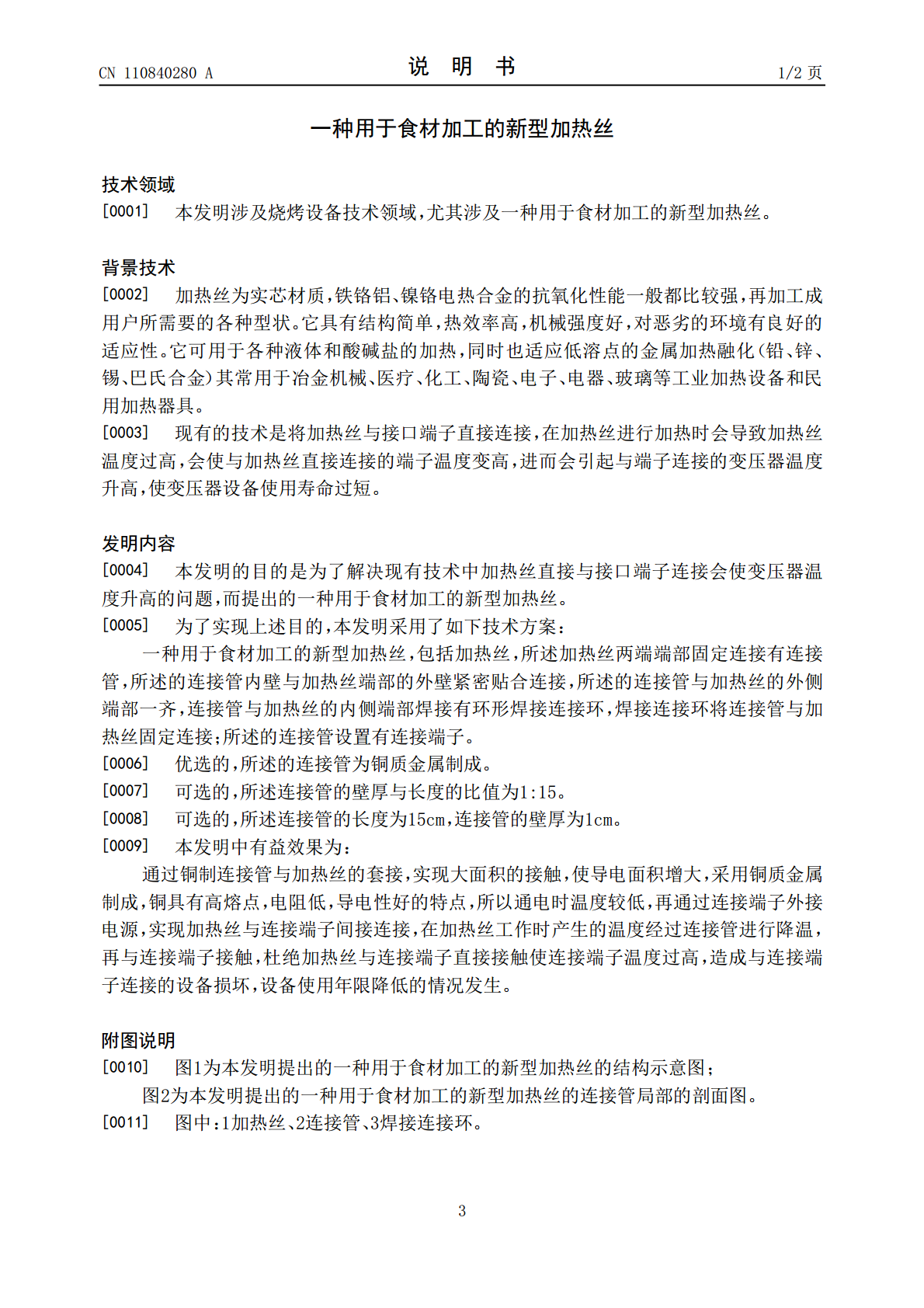

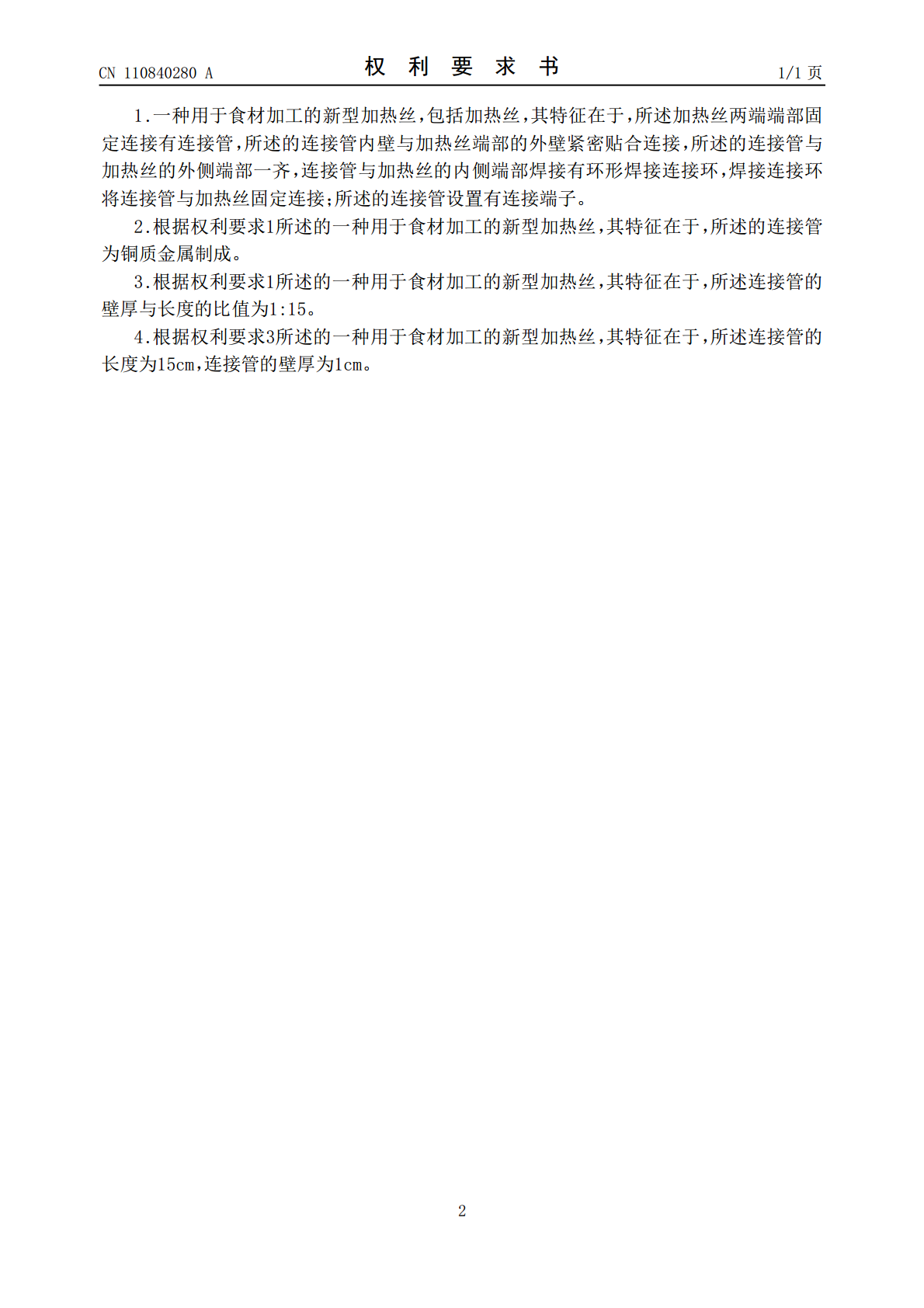

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110840280A(43)申请公布日2020.02.28(21)申请号201911073365.6(22)申请日2019.11.06(71)申请人沈阳金唯特厨具有限公司地址110000辽宁省沈阳市和平区满融路805号(72)发明人李乐彬(74)专利代理机构沈阳圣群专利事务所(普通合伙)21221代理人王玉信(51)Int.Cl.A47J37/06(2006.01)H05B3/54(2006.01)H05B3/68(2006.01)H05B3/76(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种用于食材加工的新型加热丝(57)摘要本发明公开了一种用于食材加工的新型加热丝，包括加热丝，所述加热丝两端端部固定连接有铜制连接管，所述的连接管内壁与加热丝端部的外壁紧密贴合连接，所述的连接管与加热丝的外侧端部一齐，连接管与加热丝的内侧端部焊接有环形焊接连接环，焊接连接环将连接管与加热丝固定连接；所述的连接管设置有连接端子，通过将铜制连接管的设置，实现加热丝与连接端子间接连接，在加热丝工作时产生的温度经过连接管进行降温，再与连接端子接触，杜绝加热丝与连接端子直接接触使连接端子温度过高，造成与连接端子连接的设备损坏，设备使用年限降低的情况发生。CN110840280ACN110840280A权利要求书1/1页1.一种用于食材加工的新型加热丝，包括加热丝，其特征在于，所述加热丝两端端部固定连接有连接管，所述的连接管内壁与加热丝端部的外壁紧密贴合连接，所述的连接管与加热丝的外侧端部一齐，连接管与加热丝的内侧端部焊接有环形焊接连接环，焊接连接环将连接管与加热丝固定连接；所述的连接管设置有连接端子。2.根据权利要求1所述的一种用于食材加工的新型加热丝，其特征在于，所述的连接管为铜质金属制成。3.根据权利要求1所述的一种用于食材加工的新型加热丝，其特征在于，所述连接管的壁厚与长度的比值为1:15。4.根据权利要求3所述的一种用于食材加工的新型加热丝，其特征在于，所述连接管的长度为15cm，连接管的壁厚为1cm。2CN110840280A说明书1/2页一种用于食材加工的新型加热丝技术领域[0001]本发明涉及烧烤设备技术领域，尤其涉及一种用于食材加工的新型加热丝。背景技术[0002]加热丝为实芯材质，铁铬铝、镍铬电热合金的抗氧化性能一般都比较强，再加工成用户所需要的各种型状。它具有结构简单，热效率高，机械强度好，对恶劣的环境有良好的适应性。它可用于各种液体和酸碱盐的加热，同时也适应低溶点的金属加热融化（铅、锌、锡、巴氏合金）其常用于冶金机械、医疗、化工、陶瓷、电子、电器、玻璃等工业加热设备和民用加热器具。[0003]现有的技术是将加热丝与接口端子直接连接，在加热丝进行加热时会导致加热丝温度过高，会使与加热丝直接连接的端子温度变高，进而会引起与端子连接的变压器温度升高，使变压器设备使用寿命过短。发明内容[0004]本发明的目的是为了解决现有技术中加热丝直接与接口端子连接会使变压器温度升高的问题，而提出的一种用于食材加工的新型加热丝。[0005]为了实现上述目的，本发明采用了如下技术方案：一种用于食材加工的新型加热丝，包括加热丝，所述加热丝两端端部固定连接有连接管，所述的连接管内壁与加热丝端部的外壁紧密贴合连接，所述的连接管与加热丝的外侧端部一齐，连接管与加热丝的内侧端部焊接有环形焊接连接环，焊接连接环将连接管与加热丝固定连接；所述的连接管设置有连接端子。[0006]优选的，所述的连接管为铜质金属制成。[0007]可选的，所述连接管的壁厚与长度的比值为1:15。[0008]可选的，所述连接管的长度为15cm，连接管的壁厚为1cm。[0009]本发明中有益效果为：通过铜制连接管与加热丝的套接，实现大面积的接触，使导电面积增大，采用铜质金属制成，铜具有高熔点，电阻低，导电性好的特点，所以通电时温度较低，再通过连接端子外接电源，实现加热丝与连接端子间接连接，在加热丝工作时产生的温度经过连接管进行降温，再与连接端子接触，杜绝加热丝与连接端子直接接触使连接端子温度过高，造成与连接端子连接的设备损坏，设备使用年限降低的情况发生。附图说明[0010]图1为本发明提出的一种用于食材加工的新型加热丝的结构示意图；图2为本发明提出的一种用于食材加工的新型加热丝的连接管局部的剖面图。[0011]图中：1加热丝、2连接管、3焊接连接环。3CN110840280A说明书2/2页具体实施方式[0012]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。[0013]在本发明的描述中，需要理解的
