抓具防晃动装置.pdf

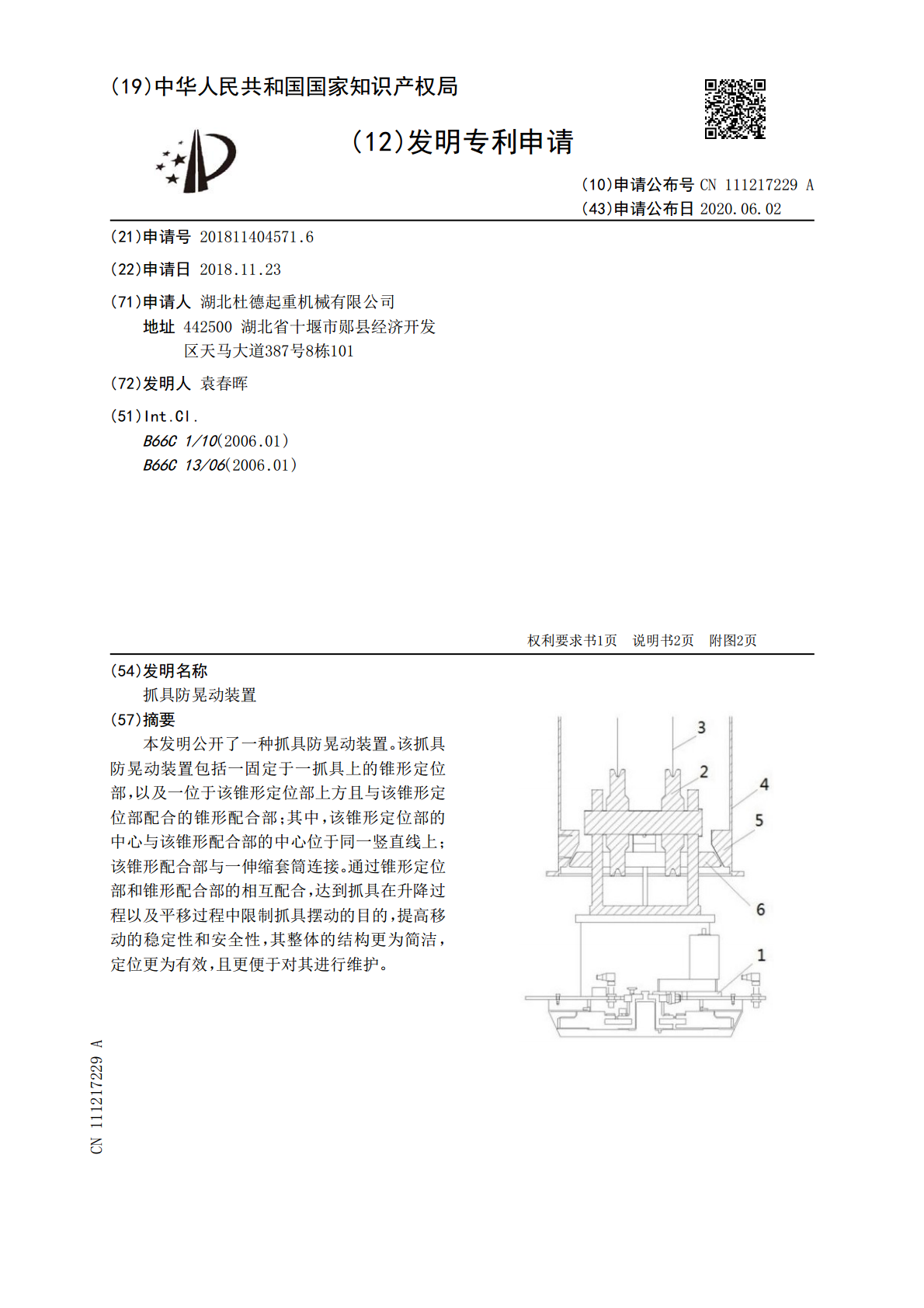

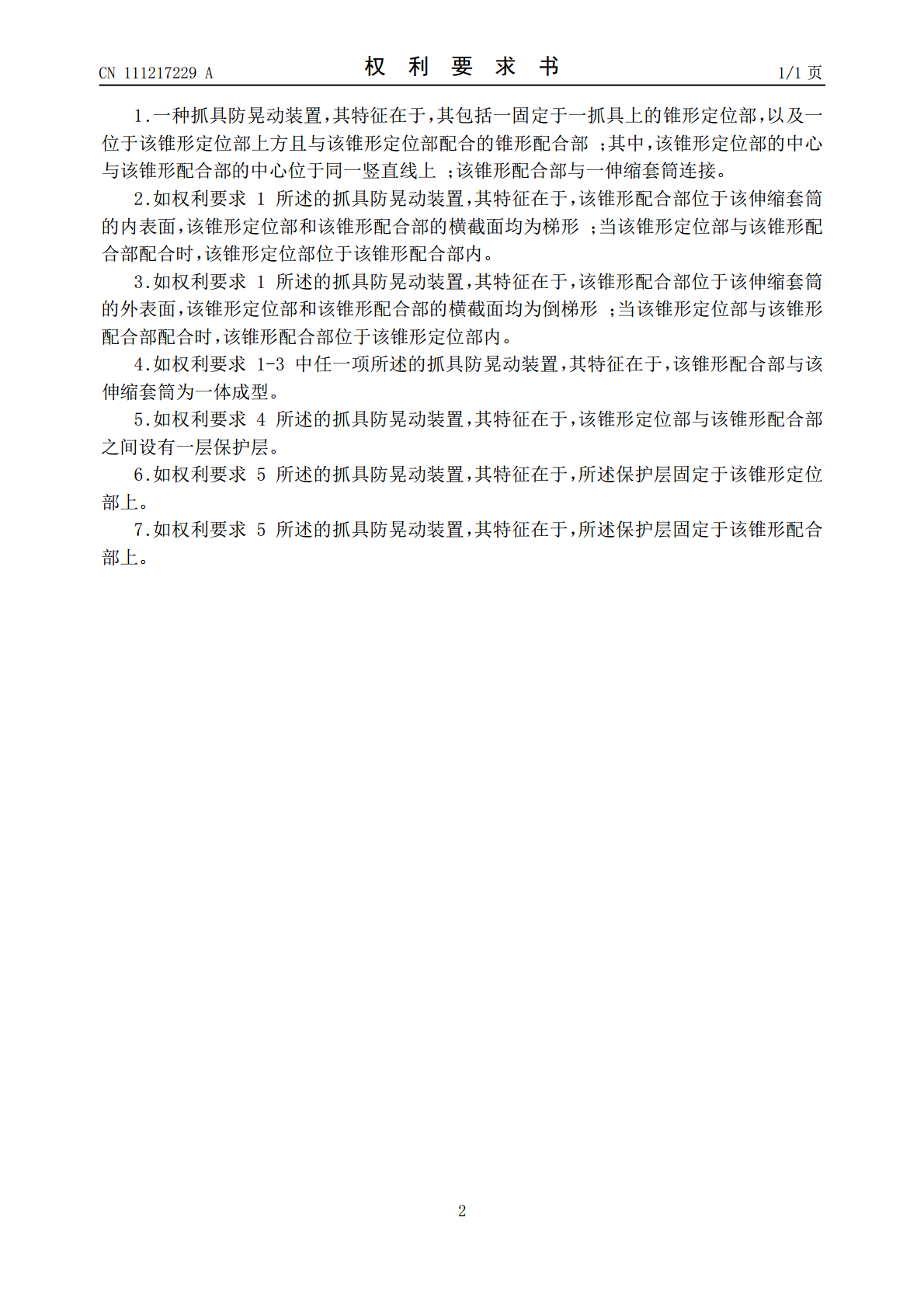

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111217229A(43)申请公布日2020.06.02(21)申请号201811404571.6(22)申请日2018.11.23(71)申请人湖北杜德起重机械有限公司地址442500湖北省十堰市郧县经济开发区天马大道387号8栋101(72)发明人袁春晖(51)Int.Cl.B66C1/10(2006.01)B66C13/06(2006.01)权利要求书1页说明书2页附图2页(54)发明名称抓具防晃动装置(57)摘要本发明公开了一种抓具防晃动装置。该抓具防晃动装置包括一固定于一抓具上的锥形定位部，以及一位于该锥形定位部上方且与该锥形定位部配合的锥形配合部；其中，该锥形定位部的中心与该锥形配合部的中心位于同一竖直线上；该锥形配合部与一伸缩套筒连接。通过锥形定位部和锥形配合部的相互配合，达到抓具在升降过程以及平移过程中限制抓具摆动的目的，提高移动的稳定性和安全性，其整体的结构更为简洁，定位更为有效，且更便于对其进行维护。CN111217229ACN111217229A权利要求书1/1页1.一种抓具防晃动装置，其特征在于，其包括一固定于一抓具上的锥形定位部，以及一位于该锥形定位部上方且与该锥形定位部配合的锥形配合部；其中，该锥形定位部的中心与该锥形配合部的中心位于同一竖直线上；该锥形配合部与一伸缩套筒连接。2.如权利要求1所述的抓具防晃动装置，其特征在于，该锥形配合部位于该伸缩套筒的内表面，该锥形定位部和该锥形配合部的横截面均为梯形；当该锥形定位部与该锥形配合部配合时，该锥形定位部位于该锥形配合部内。3.如权利要求1所述的抓具防晃动装置，其特征在于，该锥形配合部位于该伸缩套筒的外表面，该锥形定位部和该锥形配合部的横截面均为倒梯形；当该锥形定位部与该锥形配合部配合时，该锥形配合部位于该锥形定位部内。4.如权利要求1-3中任一项所述的抓具防晃动装置，其特征在于，该锥形配合部与该伸缩套筒为一体成型。5.如权利要求4所述的抓具防晃动装置，其特征在于，该锥形定位部与该锥形配合部之间设有一层保护层。6.如权利要求5所述的抓具防晃动装置，其特征在于，所述保护层固定于该锥形定位部上。7.如权利要求5所述的抓具防晃动装置，其特征在于，所述保护层固定于该锥形配合部上。2CN111217229A说明书1/2页抓具防晃动装置技术领域[0001]本发明涉及起重机领域，特别涉及一种抓具防晃动装置。背景技术[0002]目前，在国内的起重行业中，为了准确定位起重设备，一般都是通过机械装置和电气设备的协调配合达到准确定位的效果。但是，这种配合方式的整体结构复杂，机械与电气的配合均存在难以避免的误差使得误差率提高，导致防晃效果有限，定位精度较差，整体的维护较为复杂的缺陷。发明内容[0003]本发明要解决的技术问题是为了克服现有技术的抓具的定位部件存在结构复杂，误差较大，维护难度大的缺陷，提供一种抓具防晃动装置。[0004]本发明是通过下述技术方案来解决上述技术问题的：一种抓具防晃动装置，其特点在于，包括一固定于一抓具上的锥形定位部，以及一位于该锥形定位部上方且与该锥形定位部配合的锥形配合部；其中，该锥形定位部的中心与该锥形配合部的中心位于同一竖直线上；该锥形配合部与一伸缩套筒连接。[0005]其中，该锥形配合部位于该伸缩套筒的内表面，该锥形定位部和该锥形配合部的横截面均为梯形；当该锥形定位部与该锥形配合部配合时，该锥形定位部位于该锥形配合部内。[0006]其中，该锥形配合部位于该伸缩套筒的外表面，该锥形定位部和该锥形配合部的横截面均为倒梯形；当该锥形定位部与该锥形配合部配合时，该锥形配合部位于该锥形定位部内。[0007]其中，该锥形配合部与该伸缩套筒为一体成型。[0008]其中，该锥形定位部与该锥形配合部之间设有一层保护层。该保护层用于防止两个表面长期配合过程而产生的磨损，提高它们的使用寿命。[0009]其中，所述保护层固定于该锥形定位部上。[0010]其中，所述保护层固定于该锥形配合部上。[0011]在符合本领域常识的基础上，上述各优选条件，可任意组合，即得本发明各较佳实例。[0012]本发明的积极进步效果在于：通过锥形定位部和锥形配合部的相互配合，达到抓具在升降过程以及平移过程中限制抓具摆动的目的，提高移动的稳定性和安全性，其整体的结构更为简洁，定位更为有效，且更便于对其进行维护。附图说明[0013]图1为本发明一较佳实施例中的抓具防晃动装置在工作状态下的剖视图；图2为本发明另一实施例中的抓具防晃动装置在工作状态下的结构示意图。3CN111217229A说明书2/2页具体实施方式[0014]下面通过实施例的方式进一步说明本发明，但并不因此将本发明限制在所述的实施例范围之中。[001
