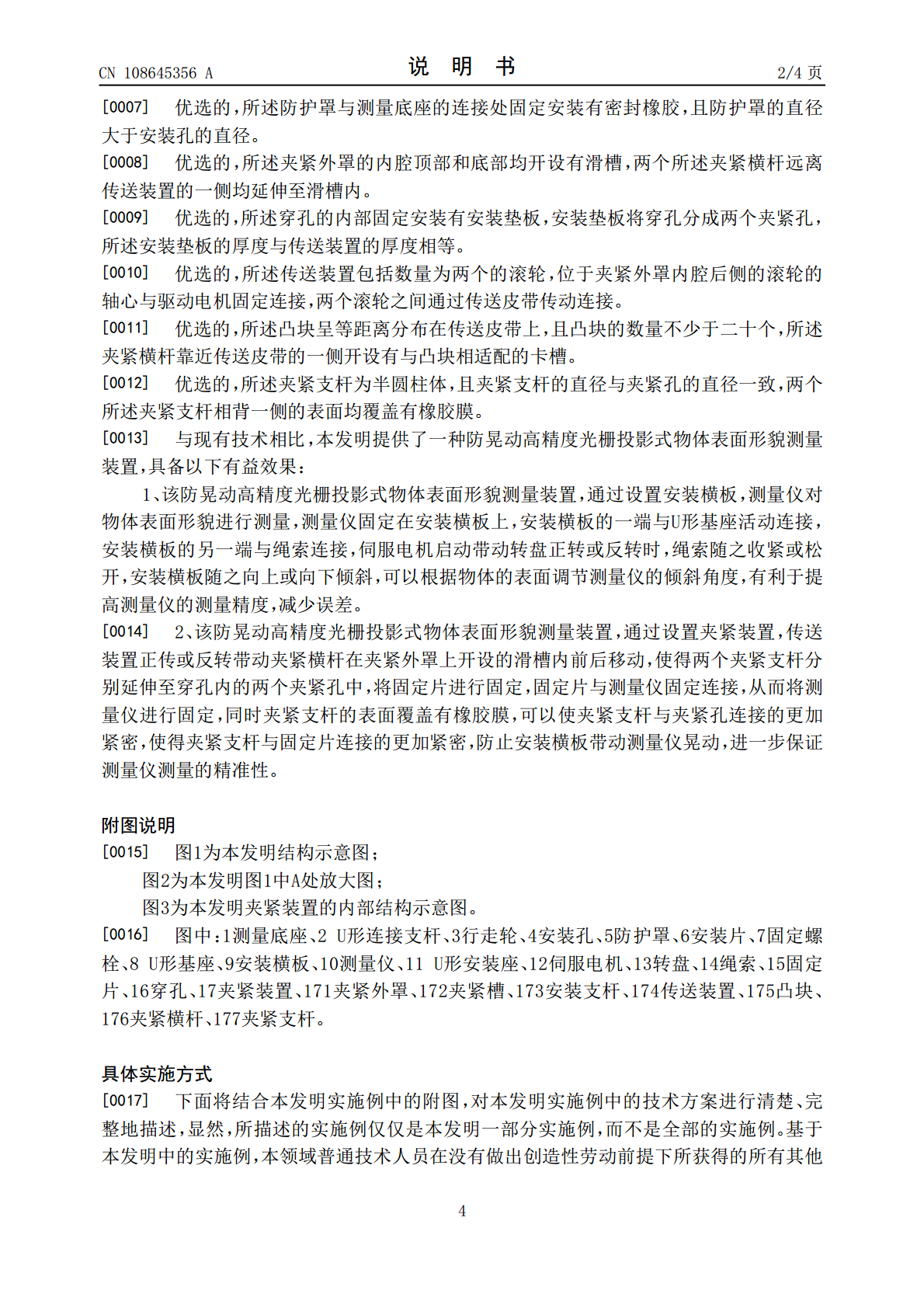

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108645356A(43)申请公布日2018.10.12(21)申请号201810493592.3(22)申请日2018.05.22(71)申请人哈尔滨理工大学地址150080黑龙江省哈尔滨市南岗区学府路52号(72)发明人李茂月李文忠许勇浩(51)Int.Cl.G01B11/30(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种防晃动光栅投影装置(57)摘要本发明涉及测量装置技术领域，且公开了一种防晃动光栅投影装置，包括测量底座，所述测量底座的底部两侧均固定安装有U形连接支杆，U形连接支杆的内侧活动安装有行走轮，所述测量底座的内部开设有安装孔。该防晃动高精度光栅投影式物体表面形貌测量装置，通过设置安装横板，测量仪对物体表面形貌进行测量，测量仪固定在安装横板上，安装横板的一端与U形基座活动连接，安装横板的另一端与绳索连接，伺服电机启动带动转盘正转或反转时，绳索随之收紧或松开，安装横板随之向上或向下倾斜，可以根据物体的表面调节测量仪的倾斜角度，有利于提高测量仪的测量精度，减少误差。CN108645356ACN108645356A权利要求书1/1页1.一种防晃动高精度光栅投影式物体表面形貌测量装置，包括测量底座（1），其特征在于：所述测量底座（1）的底部两侧均固定安装有U形连接支杆（2），U形连接支杆（2）的内侧活动安装有行走轮（3），所述测量底座（1）的内部开设有安装孔（4），所述测量底座（1）的顶部固定安装有防护罩（5），防护罩（5）的左右两侧均固定安装有位于测量底座（1）顶部的安装片（6），安装片（6）上插接有一端延伸至测量底座（1）内部的固定螺栓（7），所述安装孔（4）的内壁左侧固定安装有U形基座（8），U形基座（8）的内侧活动安装有位于安装孔（4）内的安装横板（9），安装横板（9）的底部固定安装有测量仪（10），所述安装孔（4）的内壁右侧顶部固定安装有U形安装座（11），U形安装座（11）的内侧固定安装有伺服电机（12），伺服电机（12）的输出轴与位于U形安装座（11）内侧的转盘（13）的圆心固定连接，所述转盘（13）上缠绕有一端与安装横板（9）顶部右侧固定连接的绳索（14），所述测量仪（10）的左右两侧均固定安装有固定片（15），固定片（15）上开设有数量为三个且呈等距离分布的穿孔（16），所述安装孔（4）的内壁左右两侧均固定安装有套在固定片（15）外部的夹紧装置（17），且两个所述夹紧装置（17）分别位于U形基座（8）和U形安装座（11）的下方；夹紧装置（17）包括夹紧外罩（171），夹紧外罩（171）的内部开设有夹紧槽（172），夹紧槽（172）内活动安装有固定片（15），所述夹紧外罩（171）的内腔左侧壁上固定安装有数量为两个的安装支杆（173），安装支杆（173）的右侧与传送装置（174），传送装置（174）的外侧固定安装有凸块（175），所述传送装置（174）的上表面和下表面均啮合有夹紧横杆（176），夹紧横杆（176）靠近夹紧槽（172）的一侧均固定安装有贯穿并延伸至穿孔（16）内的夹紧支杆（177）。2.根据权利要求1所述的一种防晃动高精度光栅投影式物体表面形貌测量装置，其特征在于：所述防护罩（5）与测量底座（1）的连接处固定安装有密封橡胶，且防护罩（5）的直径大于安装孔（4）的直径。3.根据权利要求1所述的一种防晃动高精度光栅投影式物体表面形貌测量装置，其特征在于：所述夹紧外罩（171）的内腔顶部和底部均开设有滑槽，两个所述夹紧横杆（176）远离传送装置（174）的一侧均延伸至滑槽内。4.根据权利要求1所述的一种防晃动高精度光栅投影式物体表面形貌测量装置，其特征在于：所述穿孔（16）的内部固定安装有安装垫板，安装垫板将穿孔（16）分成两个夹紧孔，所述安装垫板的厚度与传送装置（174）的厚度相等。5.根据权利要求1所述的一种防晃动高精度光栅投影式物体表面形貌测量装置，其特征在于：所述传送装置（174）包括数量为两个的滚轮，位于夹紧外罩（171）内腔后侧的滚轮的轴心与驱动电机固定连接，两个滚轮之间通过传送皮带传动连接。6.根据权利要求1或5所述的一种防晃动高精度光栅投影式物体表面形貌测量装置，其特征在于：所述凸块（175）呈等距离分布在传送皮带上，且凸块（175）的数量不少于二十个，所述夹紧横杆（176）靠近传送皮带的一侧开设有与凸块（175）相适配的卡槽。7.根据权利要求1或4所述的一种防晃动高精度光栅投影式物体表面形貌测量装置，其特征在于：所述夹紧支杆（177）为半圆柱体，且夹紧支杆（177）的直径与夹紧孔的直径一致，两个所述夹紧支杆（177）相背一侧的表面均覆盖有橡胶膜。2CN108645356A说明书
