一种便于携带的医用脾胃病经络敲打器.pdf

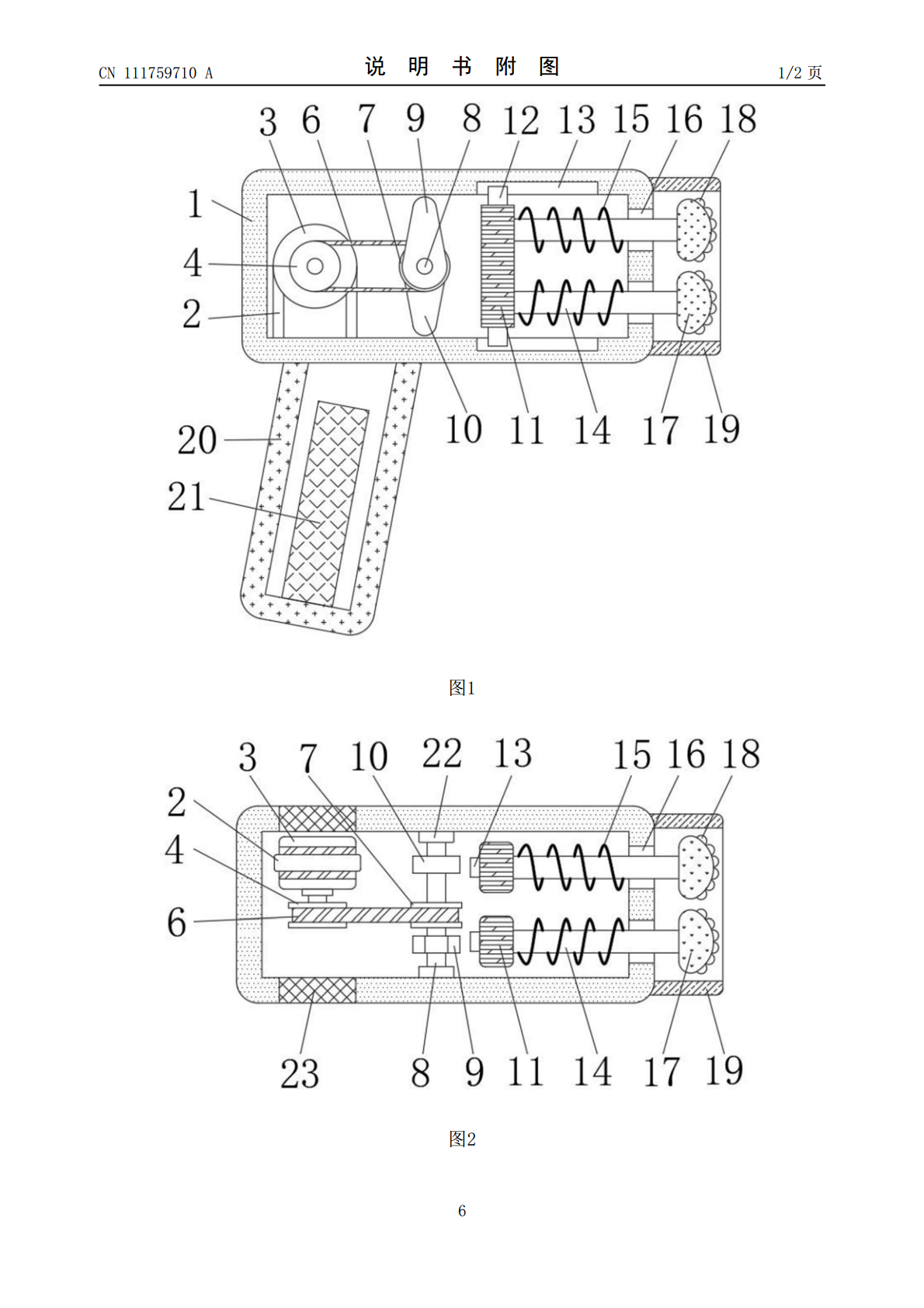

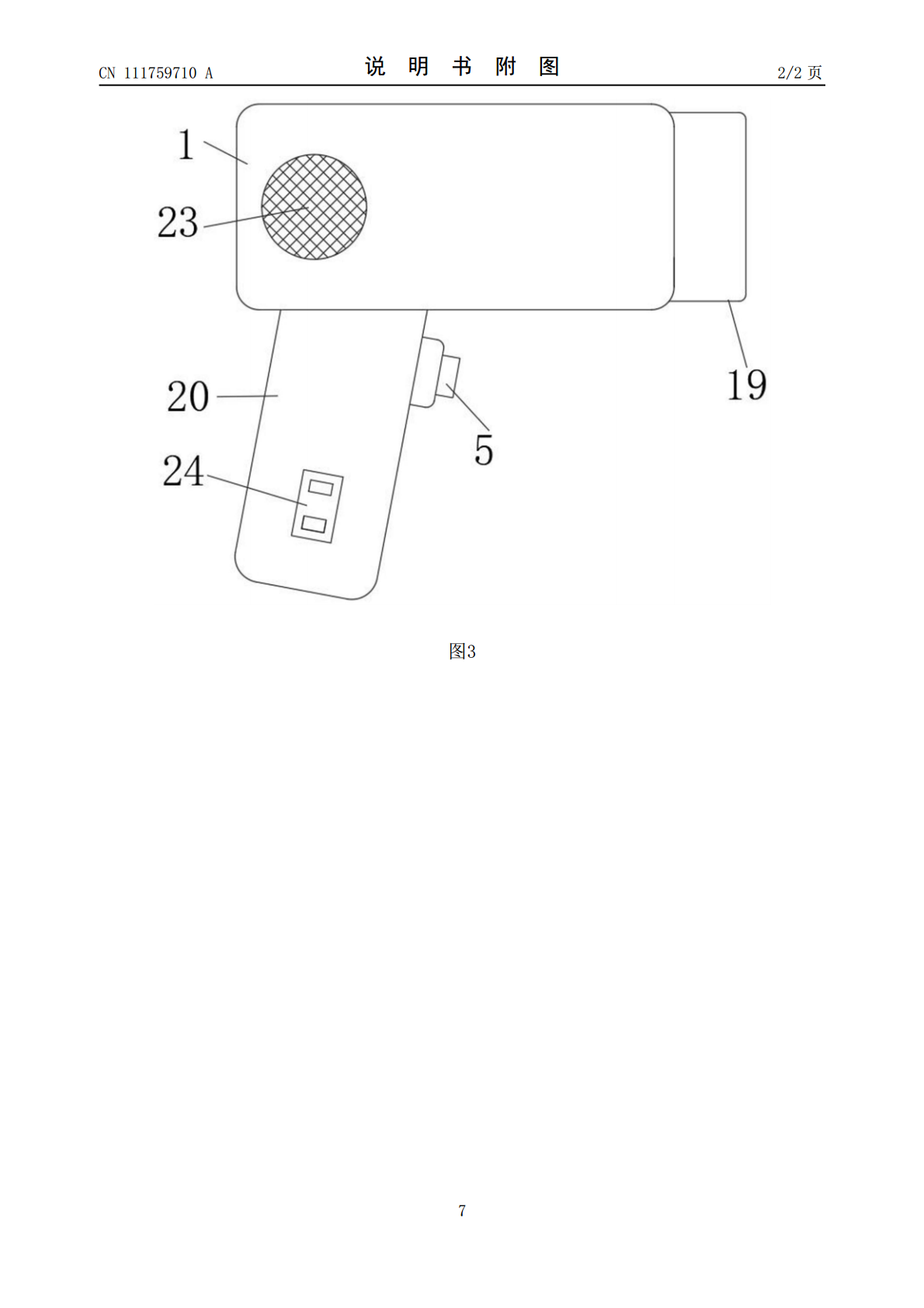

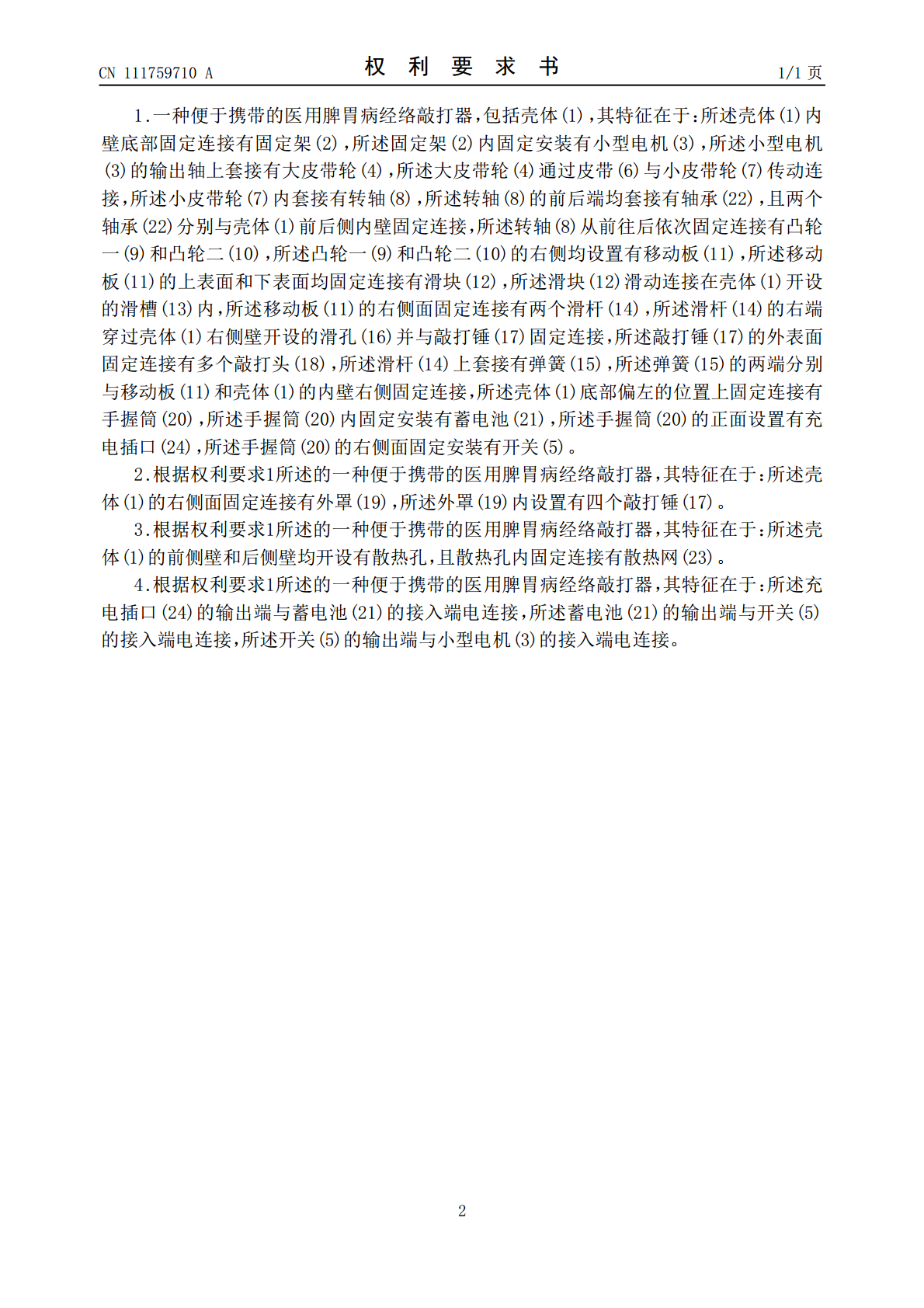

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111759710A(43)申请公布日2020.10.13(21)申请号202010630196.8(22)申请日2020.07.03(71)申请人杜孟蔚地址256613山东省滨州市渤海8路539号(72)发明人杜孟蔚(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.A61H23/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种便于携带的医用脾胃病经络敲打器(57)摘要本发明公开了一种便于携带的医用脾胃病经络敲打器，涉及医疗器械技术领域，其包括壳体，所述壳体内壁底部固定连接有固定架，所述固定架内固定安装有小型电机，所述小型电机的输出轴上套接有大皮带轮，所述大皮带轮通过皮带与小皮带轮传动连接，所述小皮带轮内套接有转轴，所述转轴的前后端均套接有轴承。该便于携带的医用脾胃病经络敲打器，通过依靠两个弹簧的弹力使移动板、两个滑杆和两个敲打锤向左移动，继而随着凸轮一和凸轮二的往复转动和四个弹簧的共同作用下，使四个敲打锤持续对患者的经络进行敲打，以起到治疗作用，同时避免了人工使用敲打锤长时间敲打会造成手腕酸痛的问题，从而给使用者的使用带来方便，满足使用者的使用需求。CN111759710ACN111759710A权利要求书1/1页1.一种便于携带的医用脾胃病经络敲打器，包括壳体(1)，其特征在于：所述壳体(1)内壁底部固定连接有固定架(2)，所述固定架(2)内固定安装有小型电机(3)，所述小型电机(3)的输出轴上套接有大皮带轮(4)，所述大皮带轮(4)通过皮带(6)与小皮带轮(7)传动连接，所述小皮带轮(7)内套接有转轴(8)，所述转轴(8)的前后端均套接有轴承(22)，且两个轴承(22)分别与壳体(1)前后侧内壁固定连接，所述转轴(8)从前往后依次固定连接有凸轮一(9)和凸轮二(10)，所述凸轮一(9)和凸轮二(10)的右侧均设置有移动板(11)，所述移动板(11)的上表面和下表面均固定连接有滑块(12)，所述滑块(12)滑动连接在壳体(1)开设的滑槽(13)内，所述移动板(11)的右侧面固定连接有两个滑杆(14)，所述滑杆(14)的右端穿过壳体(1)右侧壁开设的滑孔(16)并与敲打锤(17)固定连接，所述敲打锤(17)的外表面固定连接有多个敲打头(18)，所述滑杆(14)上套接有弹簧(15)，所述弹簧(15)的两端分别与移动板(11)和壳体(1)的内壁右侧固定连接，所述壳体(1)底部偏左的位置上固定连接有手握筒(20)，所述手握筒(20)内固定安装有蓄电池(21)，所述手握筒(20)的正面设置有充电插口(24)，所述手握筒(20)的右侧面固定安装有开关(5)。2.根据权利要求1所述的一种便于携带的医用脾胃病经络敲打器，其特征在于：所述壳体(1)的右侧面固定连接有外罩(19)，所述外罩(19)内设置有四个敲打锤(17)。3.根据权利要求1所述的一种便于携带的医用脾胃病经络敲打器，其特征在于：所述壳体(1)的前侧壁和后侧壁均开设有散热孔，且散热孔内固定连接有散热网(23)。4.根据权利要求1所述的一种便于携带的医用脾胃病经络敲打器，其特征在于：所述充电插口(24)的输出端与蓄电池(21)的接入端电连接，所述蓄电池(21)的输出端与开关(5)的接入端电连接，所述开关(5)的输出端与小型电机(3)的接入端电连接。2CN111759710A说明书1/3页一种便于携带的医用脾胃病经络敲打器技术领域[0001]本发明涉及医疗器械技术领域，具体为一种便于携带的医用脾胃病经络敲打器。背景技术[0002]脾胃在中医学中指脾经和胃经，胃主消化，旧说脾有助胃消化的功能，故每并称，中医认为人体的气血是由脾胃将食物转化而来，故脾胃乃后天之本，生活中的饮食不节、过食肥腻、忧思过度、偏食偏嗜、饥饱不均等都可能伤及脾胃，脾胃处于人体的中焦，共同合作完成人体的消化功能，脾胃不和指的是脾主升、胃主降的功能失调，这样就会引起中焦的气机失调，就产生了脾胃不和，造成脾胃病。[0003]敲打经络能够扩张毛细血管，增加血流量、加速血液循环、恢复血管弹性，排除血管壁内的脂炎物质，经络敲打可以有促进血液循环的作用，而且也可以增强自身的免疫力，还能提高抗病的能力，对治疗脾胃病起到至关重要的作用，现有的对经络敲打通常是医护人员或患者使用敲打锤对相应的经络处进行长时间敲打，以起到治疗作用，但人工使用敲打锤长时间敲打会造成手腕酸痛，劳动强度大。[0004]因此我们提出一种便于携带的医用脾胃病经络敲打器来解决上述问题。发明内容[0005](一)解决的技术问题[0006]针对现有技术的不足，本发明提供了一种便于携带的医用脾胃病经络敲打器，解决了现
