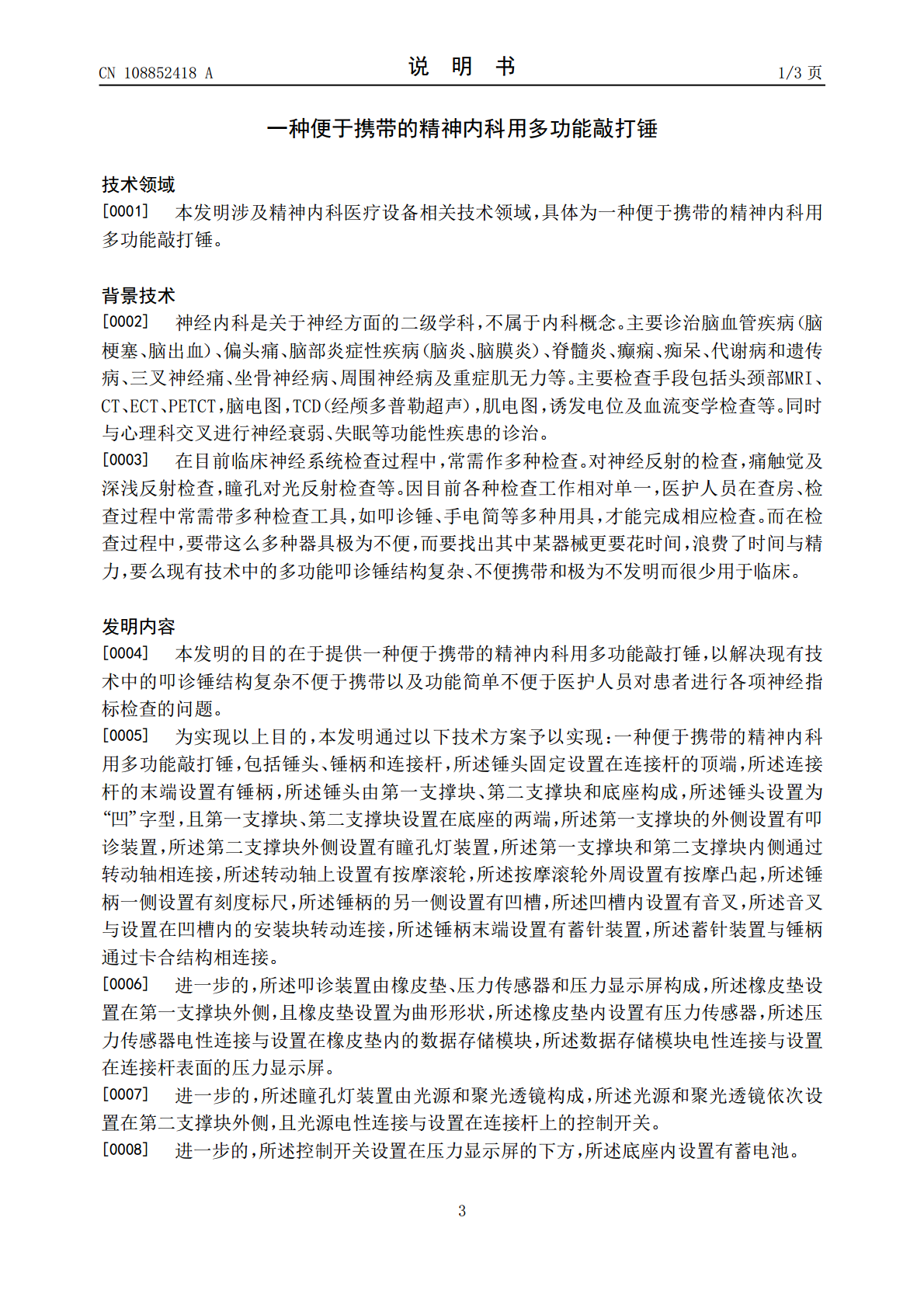

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108852418A(43)申请公布日2018.11.23(21)申请号201810070456.3(22)申请日2018.01.24(71)申请人张书华地址273199山东省济宁市曲阜市仓庚路129号(72)发明人张书华(51)Int.Cl.A61B9/00(2006.01)A61B3/10(2006.01)A61B5/12(2006.01)A61H15/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种便于携带的精神内科用多功能敲打锤(57)摘要本发明公开了一种便于携带的精神内科用多功能敲打锤，包括锤头、锤柄和连接杆，所述锤头由第一支撑块、第二支撑块和底座构成，所述第一支撑块的外侧设置有叩诊装置，所述第二支撑块外侧设置有瞳孔灯装置，所述第一支撑块和第二支撑块内侧通过转动轴相连接，所述转动轴上设置有按摩滚轮，所述锤柄一侧设置有刻度标尺，所述锤柄的另一侧设置有凹槽，所述凹槽内设置有音叉，所述锤柄末端设置有蓄针装置。本发明具有设计合理且操作简单的特点，本发明在保证对患者神经进行各项指标检查的同时，且便于对患者进行按摩治疗，且能够将触觉针进行有规律的收纳，便于医护人员选择合适的触觉针，且有效的避免了交叉感染。CN108852418ACN108852418A权利要求书1/1页1.一种便于携带的精神内科用多功能敲打锤，包括锤头、锤柄（10）和连接杆（9），其特征在于，所述锤头固定设置在连接杆（9）的顶端，所述连接杆（9）的末端设置有锤柄（10），所述锤头由第一支撑块（1）、第二支撑块（2）和底座（3）构成，所述锤头设置为“凹”字型，且第一支撑块（1）、第二支撑块（2）设置在底座（3）的两端，所述第一支撑块（1）的外侧设置有叩诊装置，所述第二支撑块（2）外侧设置有瞳孔灯装置，所述第一支撑块（1）和第二支撑块（2）内侧通过转动轴（41）相连接，所述转动轴（41）上设置有按摩滚轮（4），所述按摩滚轮（4）外周设置有按摩凸起，所述锤柄（10）一侧设置有刻度标尺（11），所述锤柄（10）的另一侧设置有凹槽（12），所述凹槽（12）内设置有音叉（121），所述音叉（121）与设置在凹槽（12）内的安装块转动连接，所述锤柄（10）末端设置有蓄针装置（13），所述蓄针装置（13）与锤柄（10）通过卡合结构相连接。2.根据权利要求1所述的一种便于携带的精神内科用多功能敲打锤，其特征在于，所述叩诊装置由橡皮垫（5）、压力传感器（51）和压力显示屏（52）构成，所述橡皮垫（5）设置在第一支撑块（1）外侧，且橡皮垫（5）设置为曲形形状，所述橡皮垫（5）内设置有压力传感器（51），所述压力传感器（51）电性连接与设置在橡皮垫（5）内的数据存储模块，所述数据存储模块电性连接与设置在连接杆（9）表面的压力显示屏（52）。3.根据权利要求1所述的一种便于携带的精神内科用多功能敲打锤，其特征在于，所述瞳孔灯装置由光源（6）和聚光透镜（61）构成，所述光源（6）和聚光透镜（61）依次设置在第二支撑块（2）外侧，且光源（6）电性连接与设置在连接杆（9）上的控制开关（8）。4.根据权利要求2或3所述的一种便于携带的精神内科用多功能敲打锤，其特征在于，所述控制开关（8）设置在压力显示屏（52）的下方，所述底座（3）内设置有蓄电池（7）。5.根据权利要求1所述的一种便于携带的精神内科用多功能敲打锤，其特征在于，所述蓄针装置（13）由盒盖（134）、第一挡板（131）、第二挡板（132）和的第三挡板（133）构成，所述第一挡板（131）设置在蓄针装置（13）的底盖上，所述第二挡板（132）设置在第一挡板（131）上方，所述第三挡板（133）把第一挡板（131）和第二挡板（132）构成的容纳腔均匀设置为放针区，且盒盖（134）上设置有取针口（135）。6.根据权利要求5所述的一种便于携带的精神内科用多功能敲打锤，其特征在于，所述第一挡板（131）设置为半圆形，所述第二挡板（132）设置为拱形，所述第三挡板（133）呈扇形设置在第一挡板（131）和第二挡板（132）构成的容纳腔内。7.根据权利要求1所述的一种便于携带的精神内科用多功能敲打锤，其特征在于，所述连接杆（9）与锤柄（10）的连接方式设置为卡扣连接或者螺纹连接中的一种。2CN108852418A说明书1/3页一种便于携带的精神内科用多功能敲打锤技术领域[0001]本发明涉及精神内科医疗设备相关技术领域，具体为一种便于携带的精神内科用多功能敲打锤。背景技术[0002]神经内科是关于神经方面的二级学科，不属于内科概念。主要诊治脑血管疾病（脑梗塞、脑出血）、偏头痛、脑部炎症性疾病（脑炎、脑膜炎）、脊髓炎、癫痫、痴呆、代谢病和遗传病
