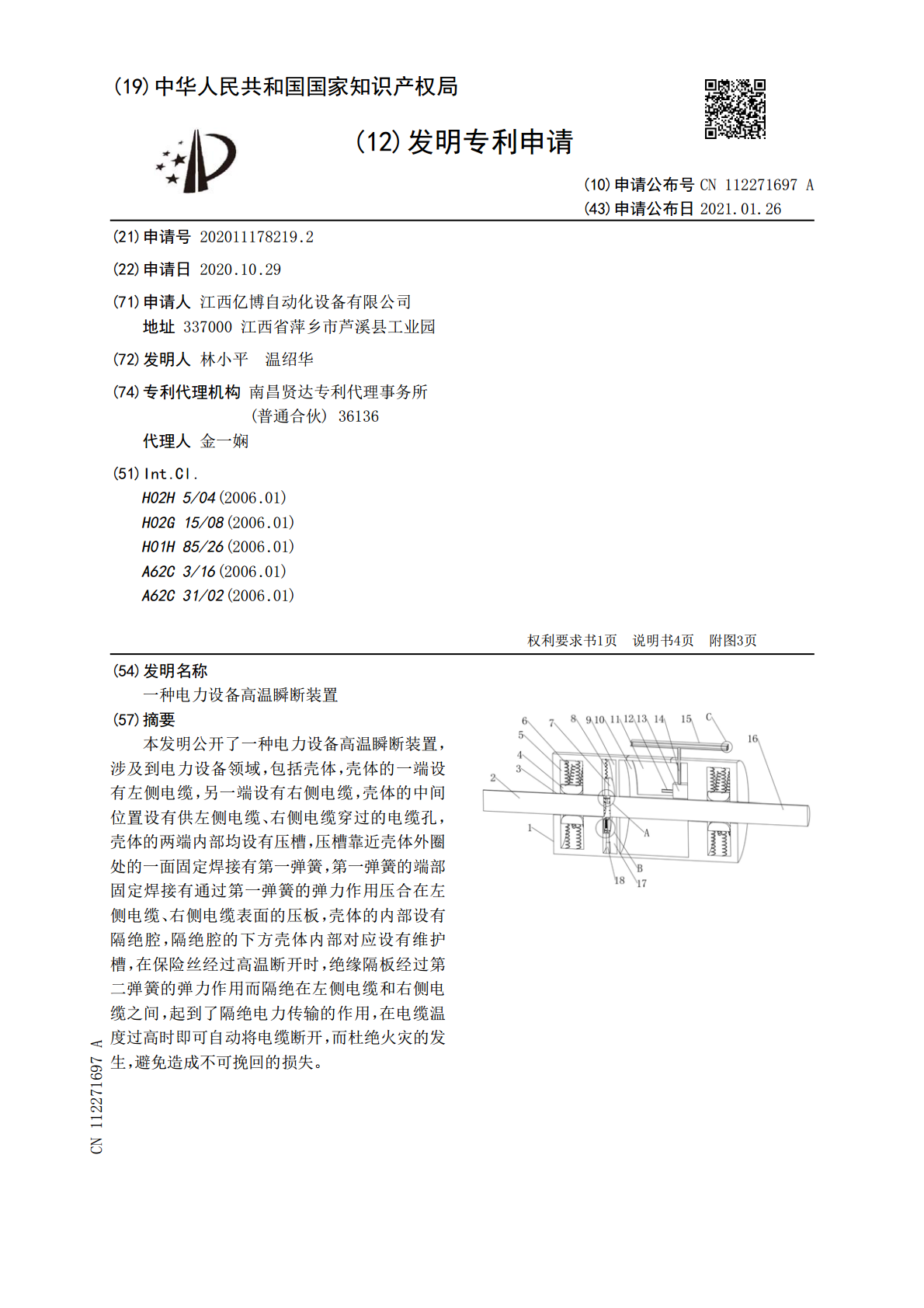

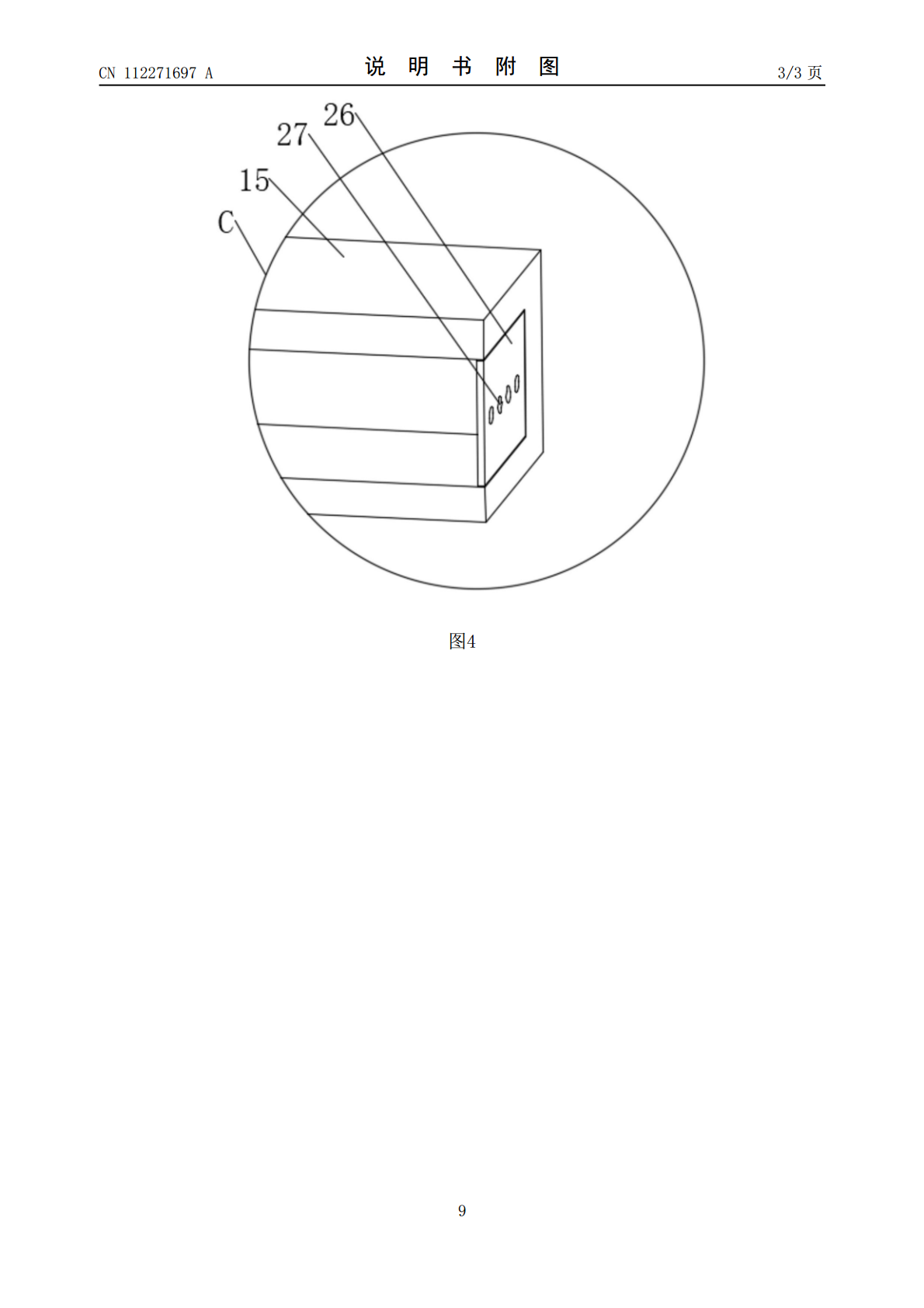

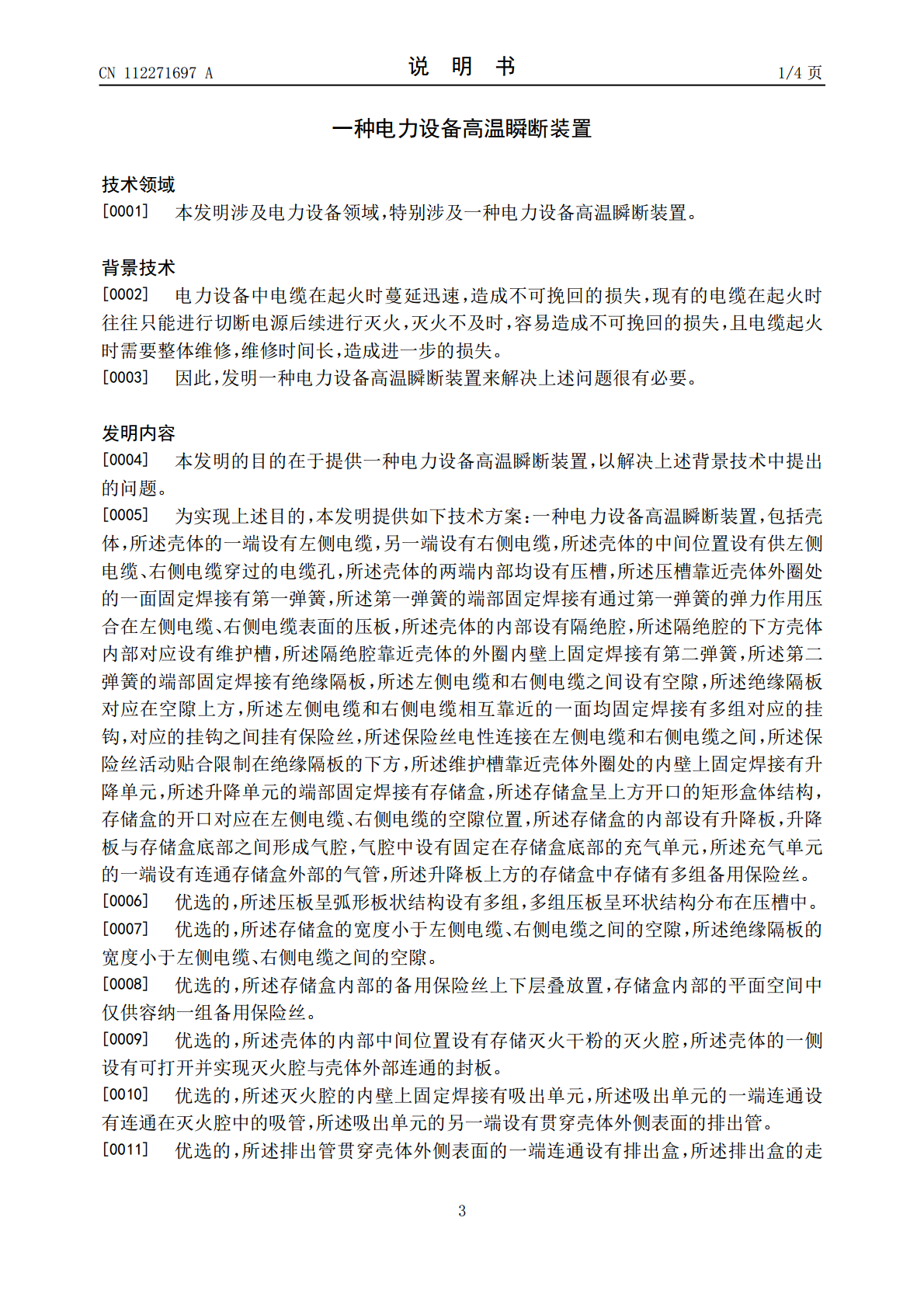

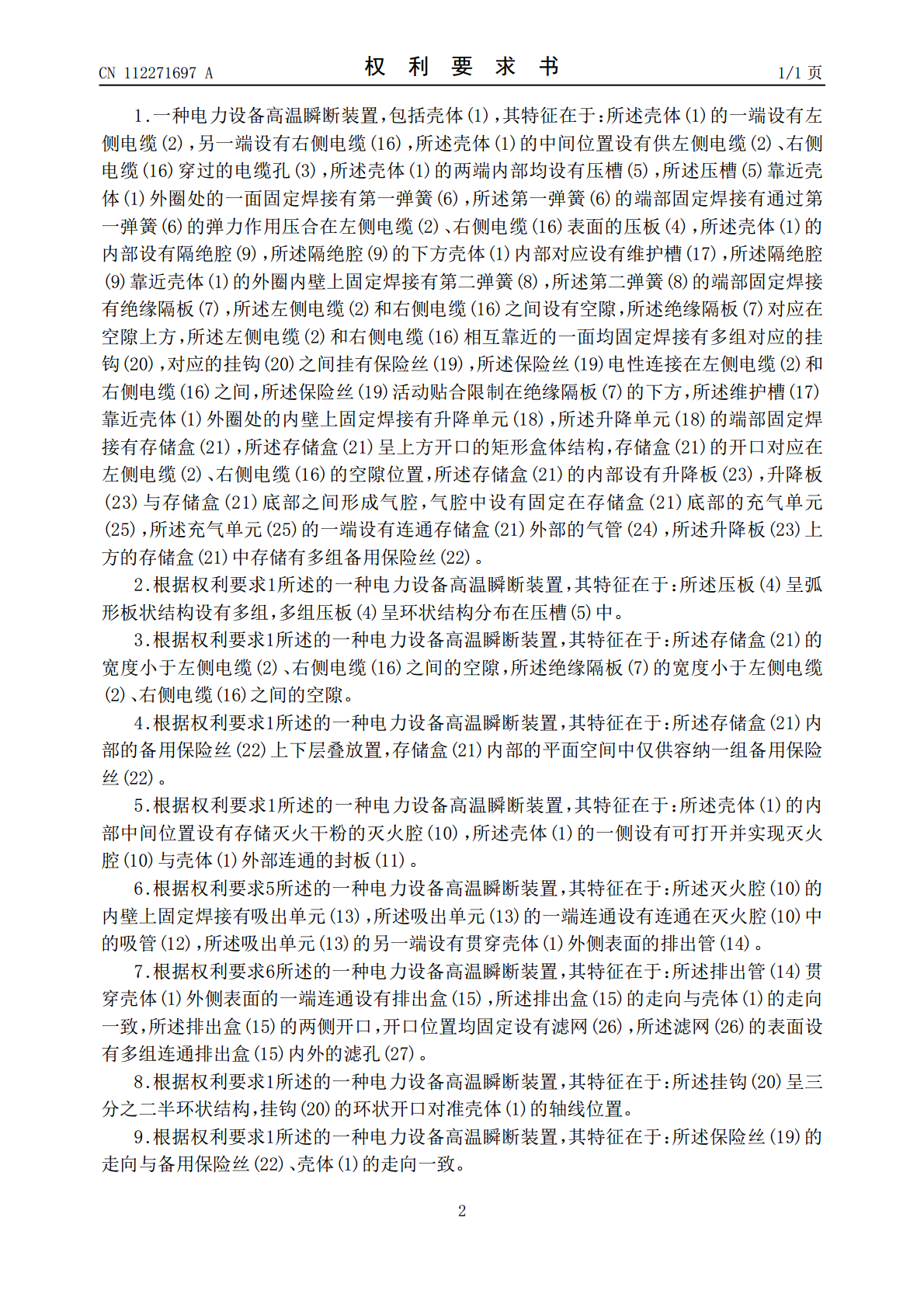

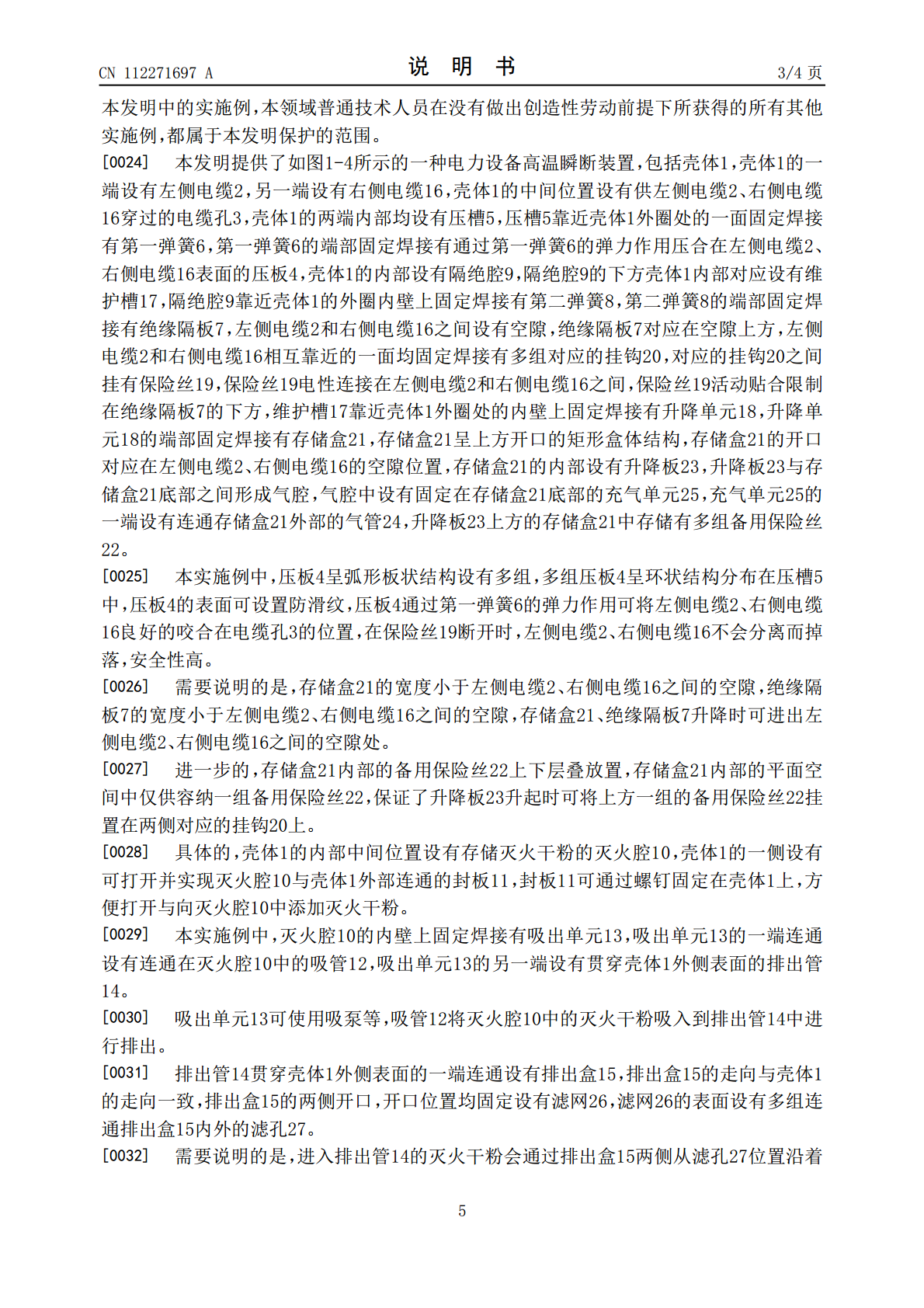

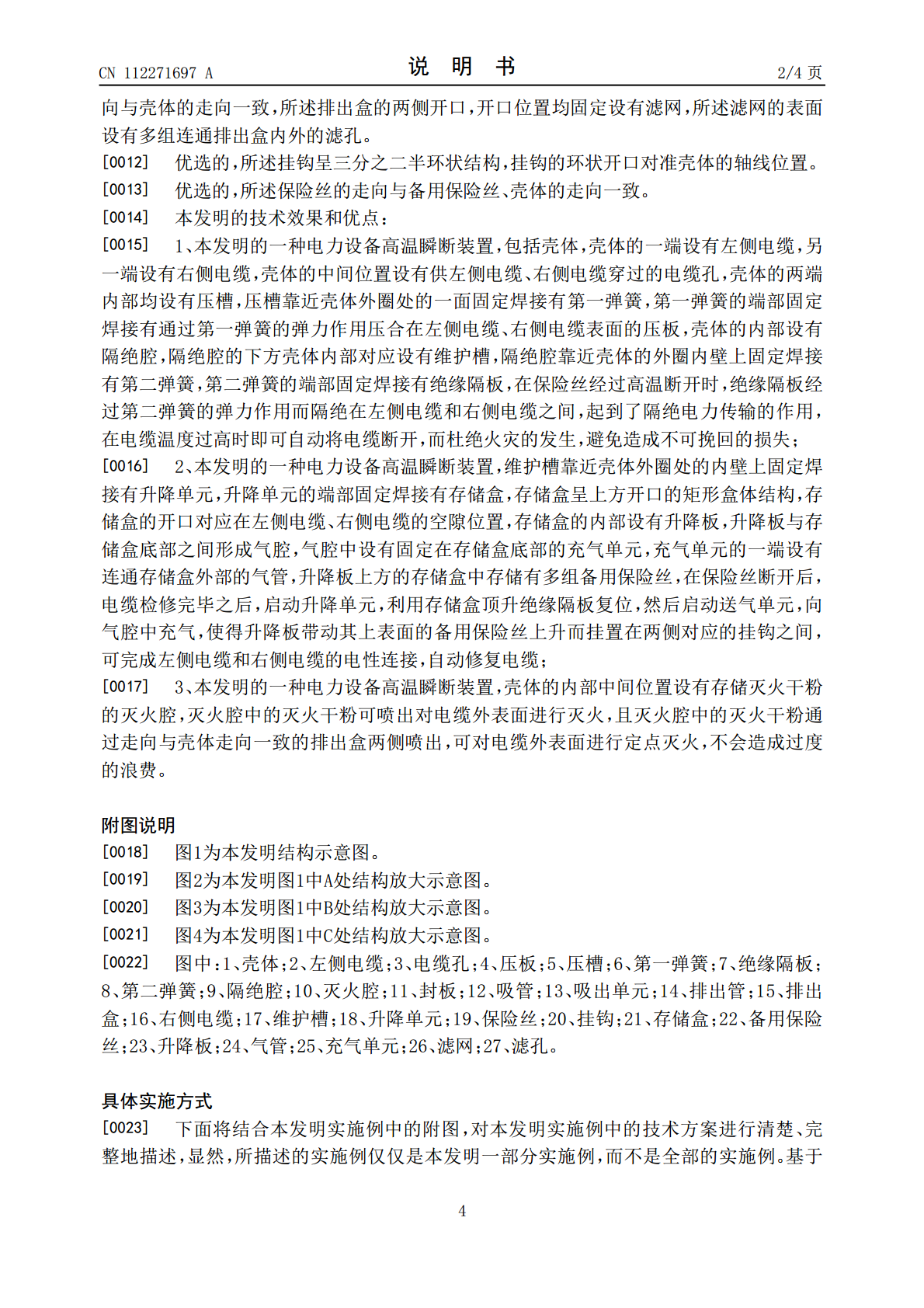

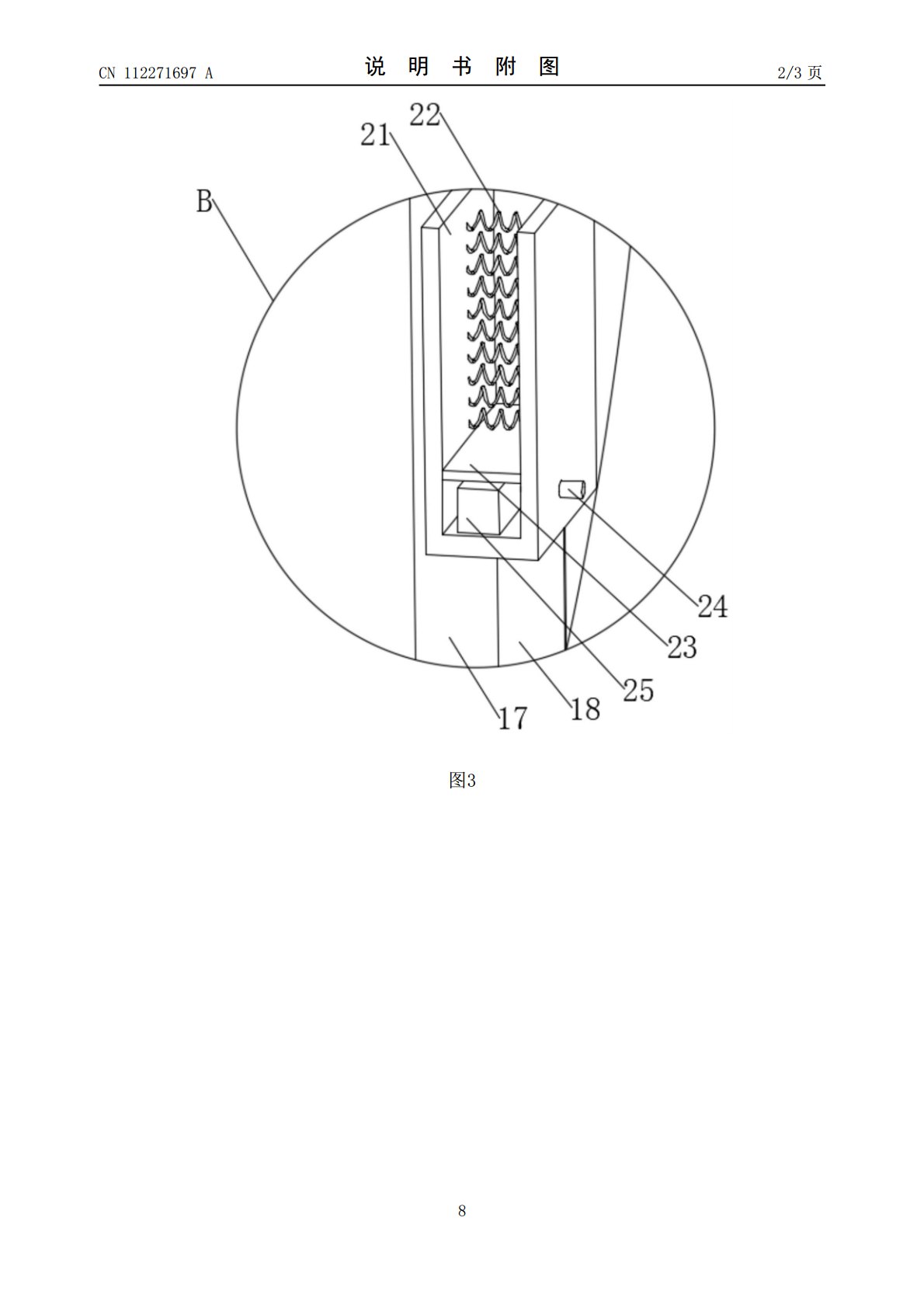

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112271697A(43)申请公布日2021.01.26(21)申请号202011178219.2(22)申请日2020.10.29(71)申请人江西亿博自动化设备有限公司地址337000江西省萍乡市芦溪县工业园(72)发明人林小平温绍华(74)专利代理机构南昌贤达专利代理事务所(普通合伙)36136代理人金一娴(51)Int.Cl.H02H5/04(2006.01)H02G15/08(2006.01)H01H85/26(2006.01)A62C3/16(2006.01)A62C31/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种电力设备高温瞬断装置(57)摘要本发明公开了一种电力设备高温瞬断装置，涉及到电力设备领域，包括壳体，壳体的一端设有左侧电缆，另一端设有右侧电缆，壳体的中间位置设有供左侧电缆、右侧电缆穿过的电缆孔，壳体的两端内部均设有压槽，压槽靠近壳体外圈处的一面固定焊接有第一弹簧，第一弹簧的端部固定焊接有通过第一弹簧的弹力作用压合在左侧电缆、右侧电缆表面的压板，壳体的内部设有隔绝腔，隔绝腔的下方壳体内部对应设有维护槽，在保险丝经过高温断开时，绝缘隔板经过第二弹簧的弹力作用而隔绝在左侧电缆和右侧电缆之间，起到了隔绝电力传输的作用，在电缆温度过高时即可自动将电缆断开，而杜绝火灾的发生，避免造成不可挽回的损失。CN112271697ACN112271697A权利要求书1/1页1.一种电力设备高温瞬断装置，包括壳体(1)，其特征在于：所述壳体(1)的一端设有左侧电缆(2)，另一端设有右侧电缆(16)，所述壳体(1)的中间位置设有供左侧电缆(2)、右侧电缆(16)穿过的电缆孔(3)，所述壳体(1)的两端内部均设有压槽(5)，所述压槽(5)靠近壳体(1)外圈处的一面固定焊接有第一弹簧(6)，所述第一弹簧(6)的端部固定焊接有通过第一弹簧(6)的弹力作用压合在左侧电缆(2)、右侧电缆(16)表面的压板(4)，所述壳体(1)的内部设有隔绝腔(9)，所述隔绝腔(9)的下方壳体(1)内部对应设有维护槽(17)，所述隔绝腔(9)靠近壳体(1)的外圈内壁上固定焊接有第二弹簧(8)，所述第二弹簧(8)的端部固定焊接有绝缘隔板(7)，所述左侧电缆(2)和右侧电缆(16)之间设有空隙，所述绝缘隔板(7)对应在空隙上方，所述左侧电缆(2)和右侧电缆(16)相互靠近的一面均固定焊接有多组对应的挂钩(20)，对应的挂钩(20)之间挂有保险丝(19)，所述保险丝(19)电性连接在左侧电缆(2)和右侧电缆(16)之间，所述保险丝(19)活动贴合限制在绝缘隔板(7)的下方，所述维护槽(17)靠近壳体(1)外圈处的内壁上固定焊接有升降单元(18)，所述升降单元(18)的端部固定焊接有存储盒(21)，所述存储盒(21)呈上方开口的矩形盒体结构，存储盒(21)的开口对应在左侧电缆(2)、右侧电缆(16)的空隙位置，所述存储盒(21)的内部设有升降板(23)，升降板(23)与存储盒(21)底部之间形成气腔，气腔中设有固定在存储盒(21)底部的充气单元(25)，所述充气单元(25)的一端设有连通存储盒(21)外部的气管(24)，所述升降板(23)上方的存储盒(21)中存储有多组备用保险丝(22)。2.根据权利要求1所述的一种电力设备高温瞬断装置，其特征在于：所述压板(4)呈弧形板状结构设有多组，多组压板(4)呈环状结构分布在压槽(5)中。3.根据权利要求1所述的一种电力设备高温瞬断装置，其特征在于：所述存储盒(21)的宽度小于左侧电缆(2)、右侧电缆(16)之间的空隙，所述绝缘隔板(7)的宽度小于左侧电缆(2)、右侧电缆(16)之间的空隙。4.根据权利要求1所述的一种电力设备高温瞬断装置，其特征在于：所述存储盒(21)内部的备用保险丝(22)上下层叠放置，存储盒(21)内部的平面空间中仅供容纳一组备用保险丝(22)。5.根据权利要求1所述的一种电力设备高温瞬断装置，其特征在于：所述壳体(1)的内部中间位置设有存储灭火干粉的灭火腔(10)，所述壳体(1)的一侧设有可打开并实现灭火腔(10)与壳体(1)外部连通的封板(11)。6.根据权利要求5所述的一种电力设备高温瞬断装置，其特征在于：所述灭火腔(10)的内壁上固定焊接有吸出单元(13)，所述吸出单元(13)的一端连通设有连通在灭火腔(10)中的吸管(12)，所述吸出单元(13)的另一端设有贯穿壳体(1)外侧表面的排出管(14)。7.根据权利要求6所述的一种电力设备高温瞬断装置，其特征在于：所述排出管(14)贯穿壳体(1)外侧表面的一端连通设有排出盒(15)，所述排出盒(15)的走向与壳体(1)的走向一致，所述排出
