一种电力设备的高温预警装置.pdf

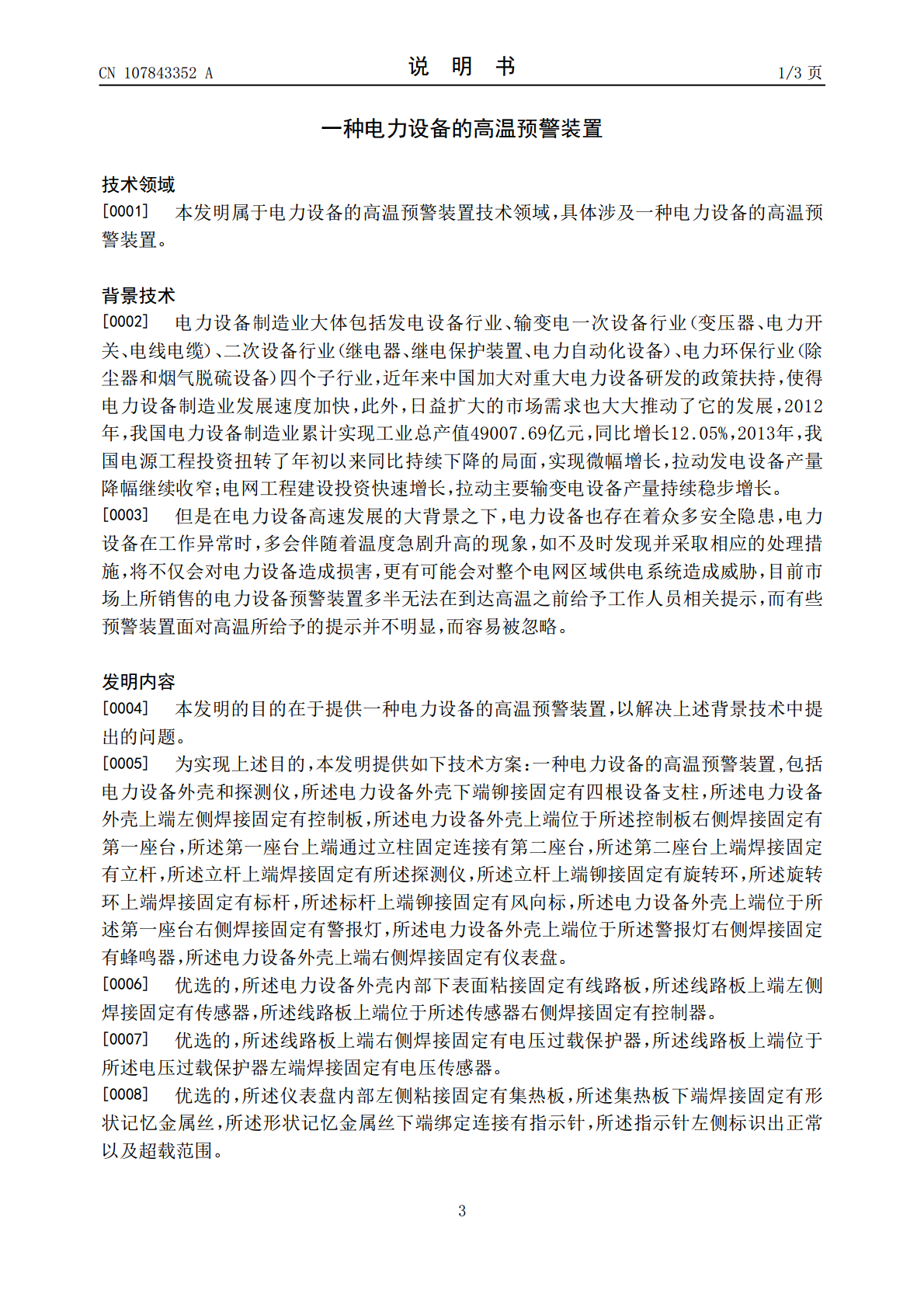

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107843352A(43)申请公布日2018.03.27(21)申请号201711222044.9(22)申请日2017.11.29(71)申请人马文骏地址221000江苏省徐州市泉山区矿山南村6号楼3-2-2(72)发明人马文骏(51)Int.Cl.G01K1/02(2006.01)G01K5/48(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种电力设备的高温预警装置(57)摘要本发明公开了一种电力设备的高温预警装置,包括电力设备外壳和探测仪，所述电力设备外壳下端铆接固定有四根设备支柱，所述电力设备外壳上端左侧焊接固定有控制板，所述电力设备外壳上端位于所述控制板右侧焊接固定有第一座台，所述第一座台上端通过立柱固定连接有第二座台，所述第二座台上端焊接固定有立杆，所述立杆上端焊接固定有所述探测仪，所述立杆上端铆接固定有旋转环，所述旋转环上端焊接固定有标杆，所述标杆上端铆接固定有风向标，所述电力设备外壳上端位于所述第一座台右侧焊接固定有警报灯，所述电力设备外壳上端位于所述警报灯右侧焊接固定有蜂鸣器，所述电力设备外壳上端右侧焊接固定有仪表盘，提前预警高温效果显著。CN107843352ACN107843352A权利要求书1/1页1.一种电力设备的高温预警装置,包括电力设备外壳（9）和探测仪（5），其特征在于：所述电力设备外壳（9）下端铆接固定有四根设备支柱（20），所述电力设备外壳（9）上端左侧焊接固定有控制板（8），所述电力设备外壳（9）上端位于所述控制板（8）右侧焊接固定有第一座台（12），所述第一座台（12）上端通过立柱（26）固定连接有第二座台（7），所述第二座台（7）上端焊接固定有立杆（25），所述立杆（25）上端焊接固定有所述探测仪（5），所述立杆（25）上端铆接固定有旋转环（3），所述旋转环（3）上端焊接固定有标杆（2），所述标杆（2）上端铆接固定有风向标（1），所述电力设备外壳（9）上端位于所述第一座台（12）右侧焊接固定有警报灯（13），所述电力设备外壳（9）上端位于所述警报灯（13）右侧焊接固定有蜂鸣器（14），所述电力设备外壳（9）上端右侧焊接固定有仪表盘（15）。2.根据权利要求1所述的一种电力设备的高温预警装置，其特征在于：所述电力设备外壳（9）内部下表面粘接固定有线路板（21），所述线路板（21）上端左侧焊接固定有传感器（16），所述线路板（21）上端位于所述传感器（16）右侧焊接固定有控制器（17）。3.根据权利要求2所述的一种电力设备的高温预警装置，其特征在于：所述线路板（21）上端右侧焊接固定有电压过载保护器（19），所述线路板（21）上端位于所述电压过载保护器（19）左端焊接固定有电压传感器（18）。4.根据权利要求1所述的一种电力设备的高温预警装置，其特征在于：所述仪表盘（15）内部左侧粘接固定有集热板（22），所述集热板（22）下端焊接固定有形状记忆金属丝（24），所述形状记忆金属丝（24）下端绑定连接有指示针（23），所述指示针（23）左侧标识出正常以及超载范围。5.根据权利要求1所述的一种电力设备的高温预警装置，其特征在于：所述第二座台（7）上端右侧铆接固定有电机（6），所述电机（6）输出轴与带动杆（4）套接固定，所述带动杆（4）左端与所述旋转环（3）铆接固定。6.根据权利要求1所述的一种电力设备的高温预警装置，其特征在于：所述第一座台（12）上端左侧焊接固定有信息收集器（10），所述电力设备外壳（9）内部上表面下端焊接固定有信息处理器（11），所述探测仪（5）与所述信息收集器（10）电连接，所述信息收集器（10）与所述信息处理器（11）电连接。2CN107843352A说明书1/3页一种电力设备的高温预警装置技术领域[0001]本发明属于电力设备的高温预警装置技术领域，具体涉及一种电力设备的高温预警装置。背景技术[0002]电力设备制造业大体包括发电设备行业、输变电一次设备行业（变压器、电力开关、电线电缆）、二次设备行业（继电器、继电保护装置、电力自动化设备）、电力环保行业（除尘器和烟气脱硫设备）四个子行业，近年来中国加大对重大电力设备研发的政策扶持，使得电力设备制造业发展速度加快，此外，日益扩大的市场需求也大大推动了它的发展，2012年，我国电力设备制造业累计实现工业总产值49007.69亿元，同比增长12.05%，2013年，我国电源工程投资扭转了年初以来同比持续下降的局面，实现微幅增长，拉动发电设备产量降幅继续收窄；电网工程建设投资快速增长，拉动主要输变电设备产量持续稳步增长。[0003]但是在电力设备高速发展的大背景之下，电力设备也存在着众多安全隐患，电力设备在工作异常时，多会伴
