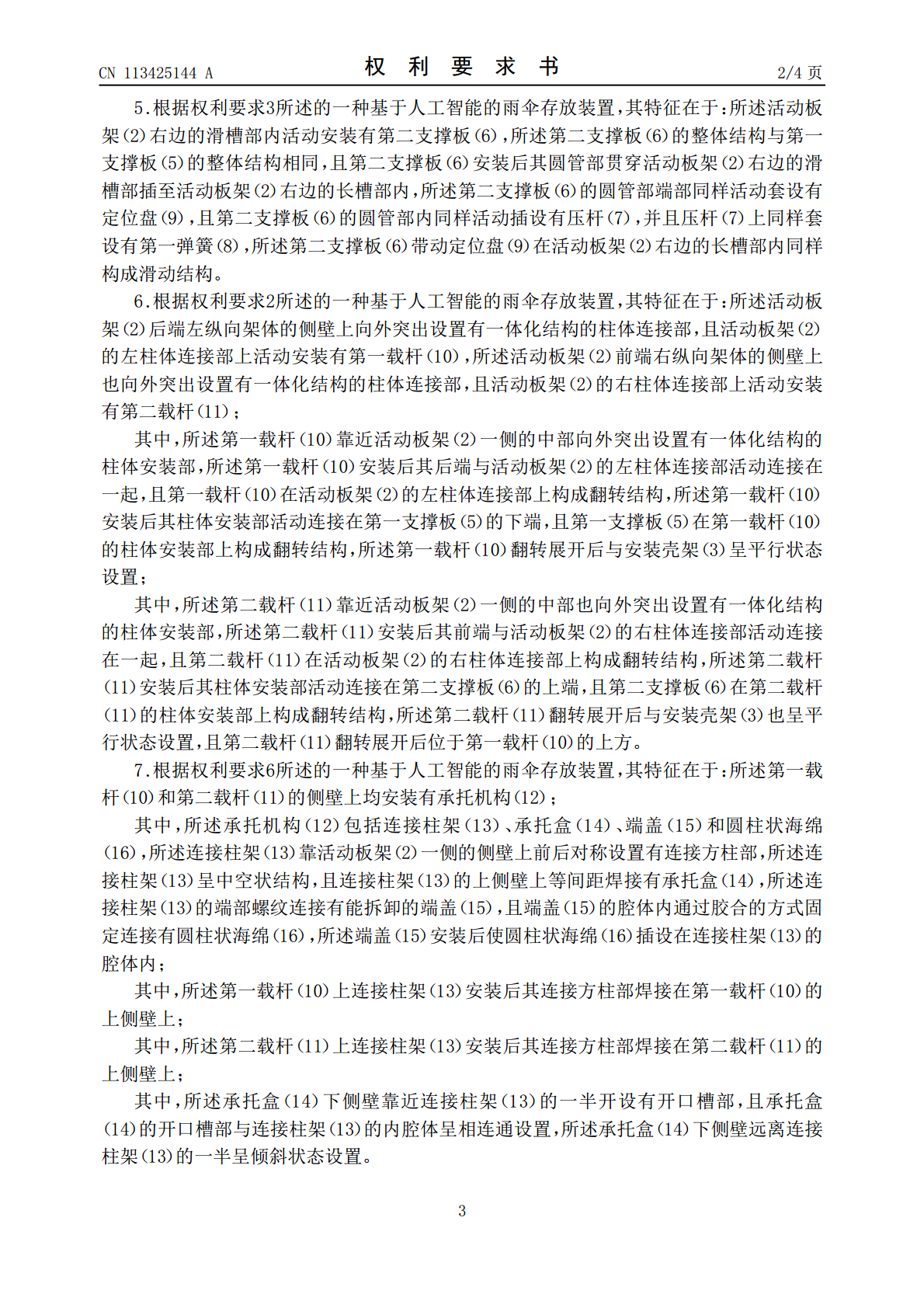

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113425144A(43)申请公布日2021.09.24(21)申请号202110965638.9(22)申请日2021.08.23(71)申请人杜广辉地址230000安徽省合肥市长丰县杜集乡杜集村付岗组(72)发明人杜广辉(51)Int.Cl.A47G25/12(2006.01)权利要求书4页说明书9页附图16页(54)发明名称一种基于人工智能的雨伞存放装置(57)摘要本发明公开了一种基于人工智能的雨伞存放装置,包括集水底座、活动板架和安装壳架,所述集水底座呈方盆状结构,所述活动板架安装后其后端的左右纵向架体均通过销栓转动连接在集水底座的块体连接部上,所述活动板架的前端活动安装有安装壳架,所述安装壳架通过其块体连接部的辅助在活动板架上构成翻转结构,且活动板架安装后其前端的左右纵向架体均通过销栓与安装壳架的块体连接部转动连接在一起,所述安装壳架翻转展开后与集水底座呈平行状态设置。该基于人工智能的雨伞存放装置,易于长短不同雨伞的分开存放,通过智能识别,易于快速查找雨伞,另外利用指纹识别的人工智能技术,对收纳后的雨伞起到了防盗保护。CN113425144ACN113425144A权利要求书1/4页1.一种基于人工智能的雨伞存放装置,其特征在于,包括:集水底座(1),所述集水底座(1)呈方盆状结构,且集水底座(1)使用时水平放置在地面上,所述集水底座(1)盆腔内的后侧壁中部设置有一体化结构的块体连接部,且集水底座(1)的块体连接部上活动安装有活动板架(2);活动板架(2),所述活动板架(2)的前后两端均呈“U”字形结构,所述活动板架(2)安装后其后端的左右纵向架体均通过销栓转动连接在集水底座(1)的块体连接部上,且活动板架(2)在集水底座(1)的块体连接部上构成翻转结构,所述活动板架(2)翻转展开后在集水底座(1)上呈倾斜状态设置,且活动板架(2)翻转折叠后置于集水底座(1)的盆腔内,所述活动板架(2)的前端活动安装有安装壳架(3);安装壳架(3),所述安装壳架(3)分为上壳体部和下壳体部两部分,且安装壳架(3)的下壳体部前端侧壁向下垂直设置有一体化结构的块体连接部,所述安装壳架(3)通过其块体连接部的辅助在活动板架(2)上构成翻转结构,且活动板架(2)安装后其前端的左右纵向架体均通过销栓与安装壳架(3)的块体连接部转动连接在一起,所述安装壳架(3)翻转展开后与集水底座(1)呈平行状态设置。2.根据权利要求1所述的一种基于人工智能的雨伞存放装置,其特征在于:所述活动板架(2)前端的左右纵向架体上和其后端的左右纵向架体上均活动安装有用于定位的固定栓(4),所述活动板架(2)前端的固定栓(4)安装后螺纹连接在安装壳架(3)的块体连接部侧壁上,且活动板架(2)后端的固定栓(4)安装后与集水底座(1)的块体连接部侧壁螺纹连接在一起。3.根据权利要求2所述的一种基于人工智能的雨伞存放装置,其特征在于:所述活动板架(2)中部的左右两边均开设有呈“凹”字形结构的长槽部,且活动板架(2)的长槽部在活动板架(2)上呈上下贯通状态,并且活动板架(2)左边长槽部的后端与活动板架(2)右边长槽部的前端呈相对应设置,所述活动板架(2)的左右侧边均开设有滑槽部,且活动板架(2)左边的滑槽部与活动板架(2)左边的长槽部呈相对应连通设置,并且活动板架(2)右边的滑槽部与活动板架(2)右边的长槽部同样呈相对应连通设置。4.根据权利要求3所述的一种基于人工智能的雨伞存放装置,其特征在于:所述活动板架(2)左边的滑槽部内活动安装有第一支撑板(5),所述第一支撑板(5)靠近活动板架(2)一端的侧壁上垂直设置有一体化结构的圆管部,且第一支撑板(5)安装后其圆管部贯穿活动板架(2)左边的滑槽部插至活动板架(2)左边的长槽部内,所述第一支撑板(5)的圆管部内活动插设有能伸缩滑动的压杆(7),所述第一支撑板(5)的圆管部端部活动套设有定位盘(9),且定位盘(9)的直径尺寸大于活动板架(2)的滑槽部端部的直径尺寸,并且定位盘(9)与活动板架(2)的长槽部端部采用卡合的方式相连接,所述第一支撑板(5)带动定位盘(9)在活动板架(2)左边的长槽部内构成滑动结构;其中,所述压杆(7)是由圆盘部和位于圆盘部中心的圆杆部两部分组合构成,且压杆(7)安装后其圆杆部端部贯穿第一支撑板(5)的圆管部插至第一支撑板(5)的圆管部外侧,并且压杆(7)的圆杆部端部贯穿后通过螺栓与定位盘(9)的中心处固定连接在一起;其中,所述压杆(7)的圆杆部外侧套设有第一弹簧(8),且第一弹簧(8)安装后其一端抵在压杆(7)的圆盘部上,并且第一弹簧(8)安装后其另一端抵在第一支撑板(5)的圆管部内壁上。2CN113425144A权利要求书2
