一种用于化妆品的辐照消毒灭菌装置.pdf

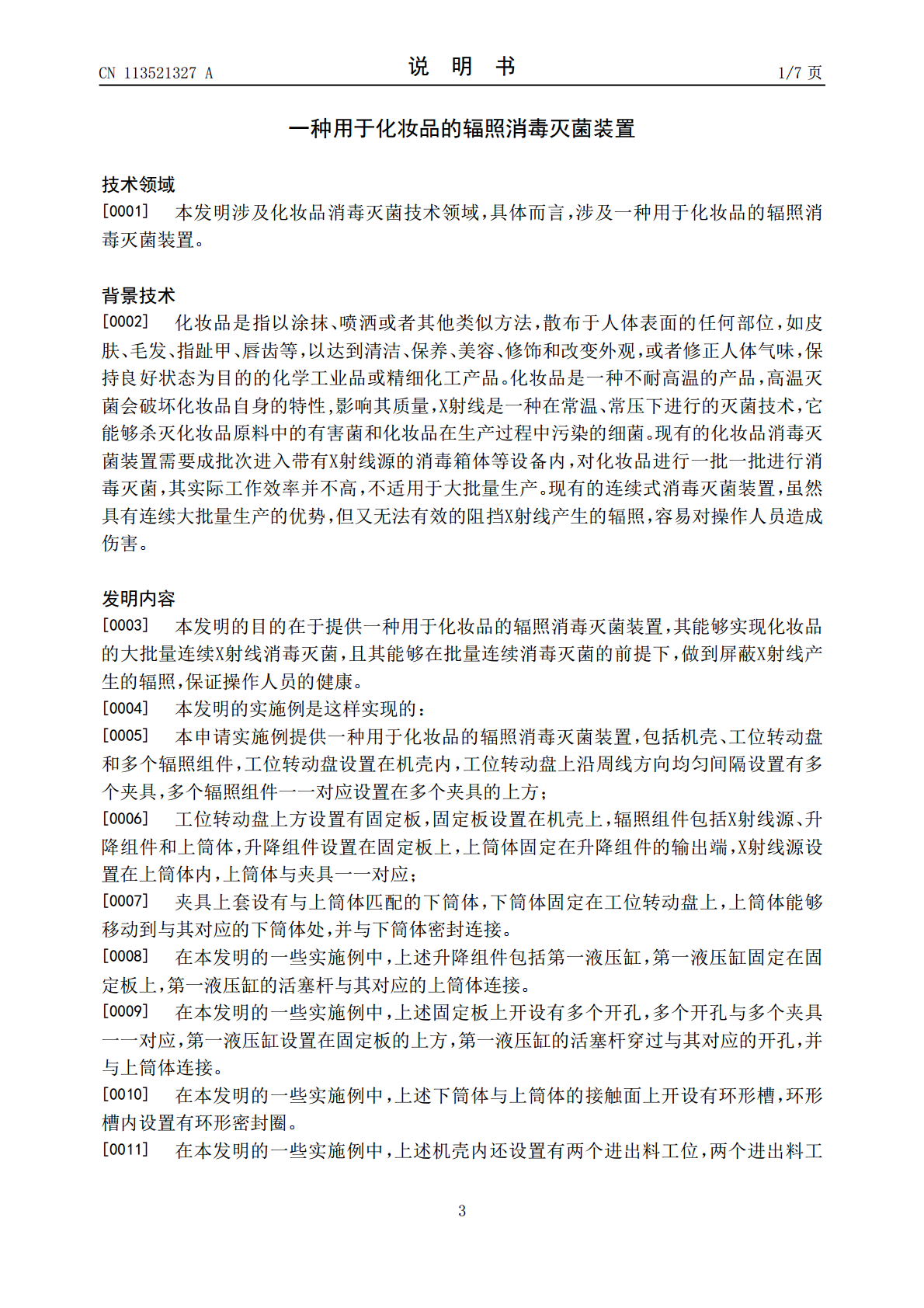

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113521327A(43)申请公布日2021.10.22(21)申请号202110827429.8(22)申请日2021.07.21(71)申请人杜小燕地址100072北京市丰台区广安路9号2号楼812(72)发明人杜小燕(74)专利代理机构成都鱼爪智云知识产权代理有限公司51308代理人严成(51)Int.Cl.A61L2/08(2006.01)A61L2/26(2006.01)权利要求书1页说明书7页附图3页(54)发明名称一种用于化妆品的辐照消毒灭菌装置(57)摘要本发明提出了一种用于化妆品的辐照消毒灭菌装置，涉及化妆品消毒灭菌技术领域。该装置包括机壳、工位转动盘和多个辐照组件，工位转动盘设置在机壳内，工位转动盘上沿周线方向均匀间隔设置有多个夹具，多个辐照组件一一对应设置在多个夹具的上方。工位转动盘上方设置有固定板，固定板设置在机壳上，辐照组件包括X射线源、升降组件和上筒体，升降组件设置在固定板上，上筒体固定在升降组件的输出端，X射线源设置在上筒体内。夹具上套设有与上筒体匹配的下筒体，上筒体能够与下筒体密封连接。本发明能够实现化妆品的大批量连续X射线消毒灭菌，且其能够在批量连续消毒灭菌的前提下，做到屏蔽X射线产生的辐照，保证操作人员的健康。CN113521327ACN113521327A权利要求书1/1页1.一种用于化妆品的辐照消毒灭菌装置，其特征在于，包括机壳、工位转动盘和多个辐照组件，所述工位转动盘设置在所述机壳内，所述工位转动盘上沿周线方向均匀间隔设置有多个夹具，多个所述辐照组件一一对应设置在多个所述夹具的上方；所述工位转动盘上方设置有固定板，所述固定板设置在所述机壳上，所述辐照组件包括X射线源、升降组件和上筒体，所述升降组件设置在所述固定板上，所述上筒体固定在所述升降组件的输出端，所述X射线源设置在所述上筒体内，所述上筒体与所述夹具一一对应；所述夹具上套设有与所述上筒体匹配的下筒体，所述下筒体固定在所述工位转动盘上，所述上筒体能够移动到与其对应的所述下筒体处，并与所述下筒体密封连接。2.根据权利要求1所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述升降组件包括第一液压缸，所述第一液压缸固定在所述固定板上，所述第一液压缸的活塞杆与其对应的所述上筒体连接。3.根据权利要求2所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述固定板上开设有多个开孔，多个所述开孔与多个所述夹具一一对应，所述第一液压缸设置在所述固定板的上方，所述第一液压缸的活塞杆穿过与其对应的所述开孔，并与所述上筒体连接。4.根据权利要求1所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述下筒体与所述上筒体的接触面上开设有环形槽，所述环形槽内设置有环形密封圈。5.根据权利要求1所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述机壳内还设置有两个进出料工位，两个所述进出料工位对称设置，所述工位转动盘上的夹紧能转动到任意所述进出料工位处，所述机壳上开设有进料口和出料口，两个所述进出料工位分别与所述进料口和所述出料口对应。6.根据权利要求5所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述进料口处设置有进料部件，所述出料口处设置有出料部件，所述进料部件包括第二液压缸和抓取件，所述第二液压缸设置在所述固定板上，且能沿所述固定板径线方向滑动，所述抓取件与所述第二液压缸的活塞杆连接，所述抓取件能随所述第二液压缸移动到所述进出料工位的上方，所述固定板延伸出所述进料口和所述出料口，所述抓取件能随所述第二液压缸移动到所述机壳外，所述出料部件与所述进料部件结构相同。7.根据权利要求6所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述固定板上开设有与所述第二液压缸滑动方向相同的滑槽，所述滑槽分别沿所述进料口和所述出料口方向开设，所述滑槽内设置有滑块，所述第二液压缸设置在所述滑块上，所述第二液压缸的活塞杆贯穿所述滑块，并与所述抓取件连接。8.根据权利要求6或7所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述抓取件包括机械抓手，所述机械抓手与所述第二液压缸的活塞杆连接。9.根据权利要求8所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述进料口和所述出料口处均设置有保护罩。10.根据权利要求1所述的用于化妆品的辐照消毒灭菌装置，其特征在于，所述下筒体上设置有抽真空部件，所述下筒体与所述上筒体密封连接后限定形成密封腔，所述抽真空部件用于将所述密封腔进行抽真空处理。2CN113521327A说明书1/7页一种用于化妆品的辐照消毒灭菌装置技术领域[0001]本发明涉及化妆品消毒灭菌技术领域，具体而言，涉及一种用于化妆品的辐照消毒灭菌装置。背景技术[0002]化妆品是指以涂抹、喷洒或者其他类似
