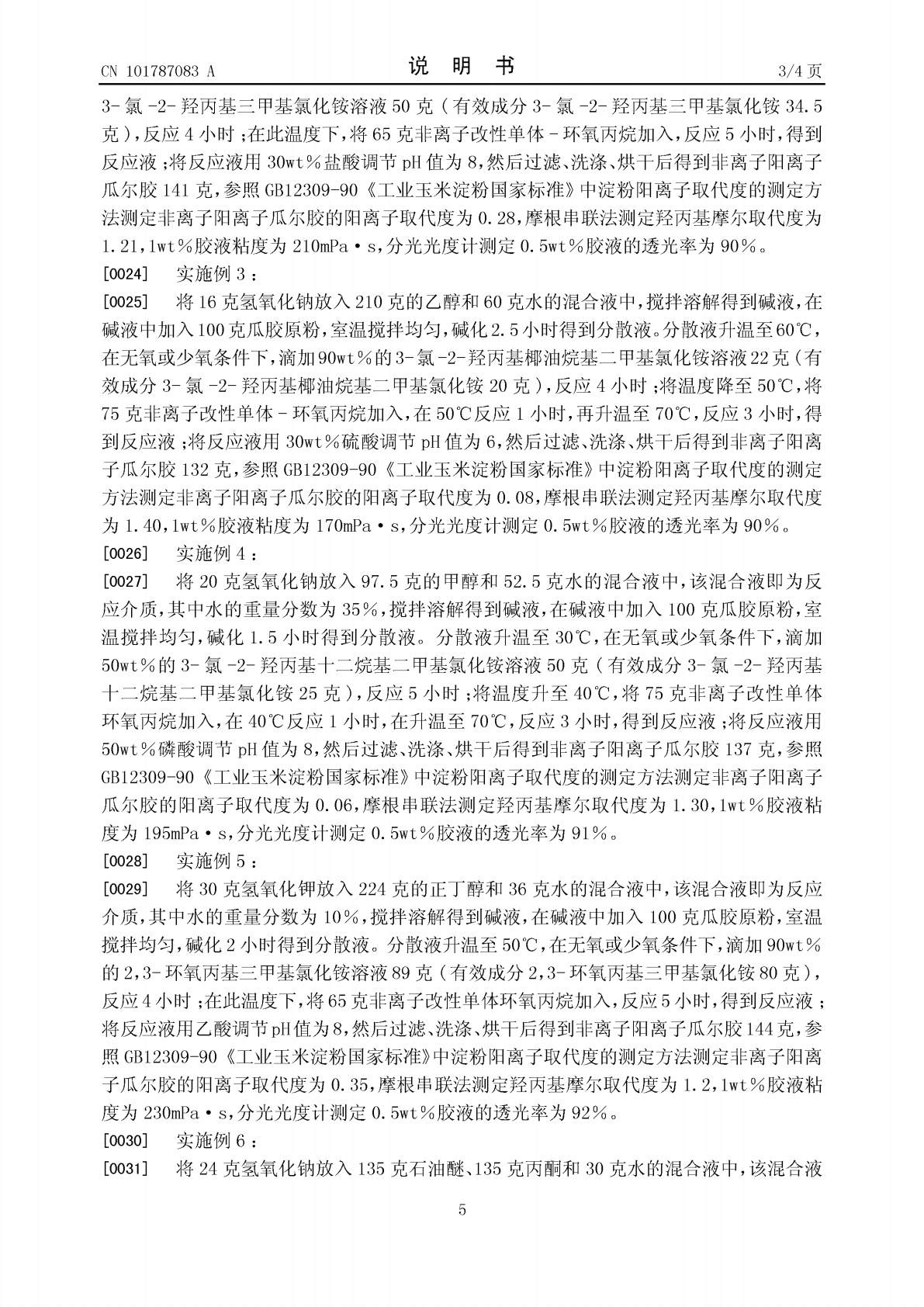

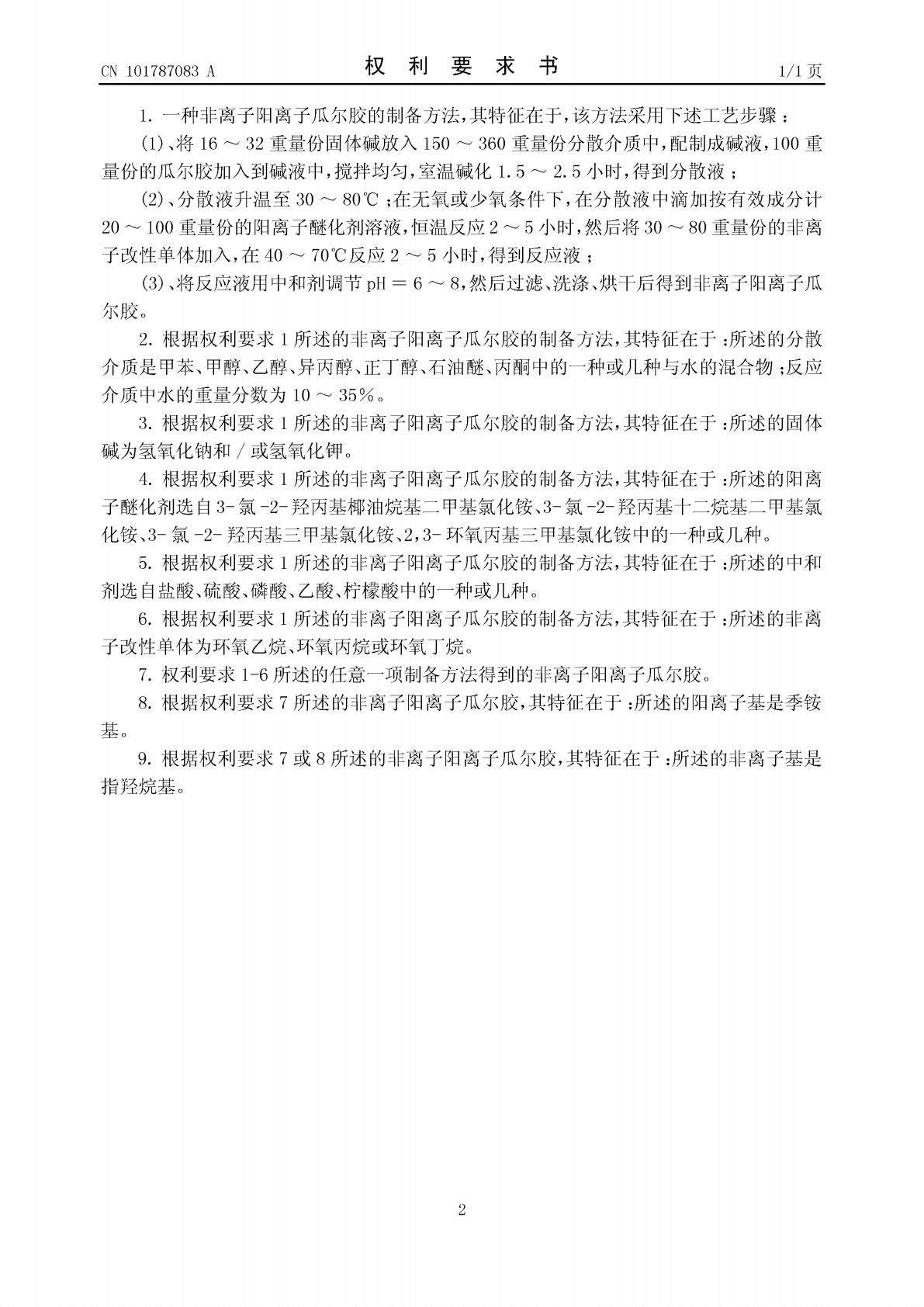

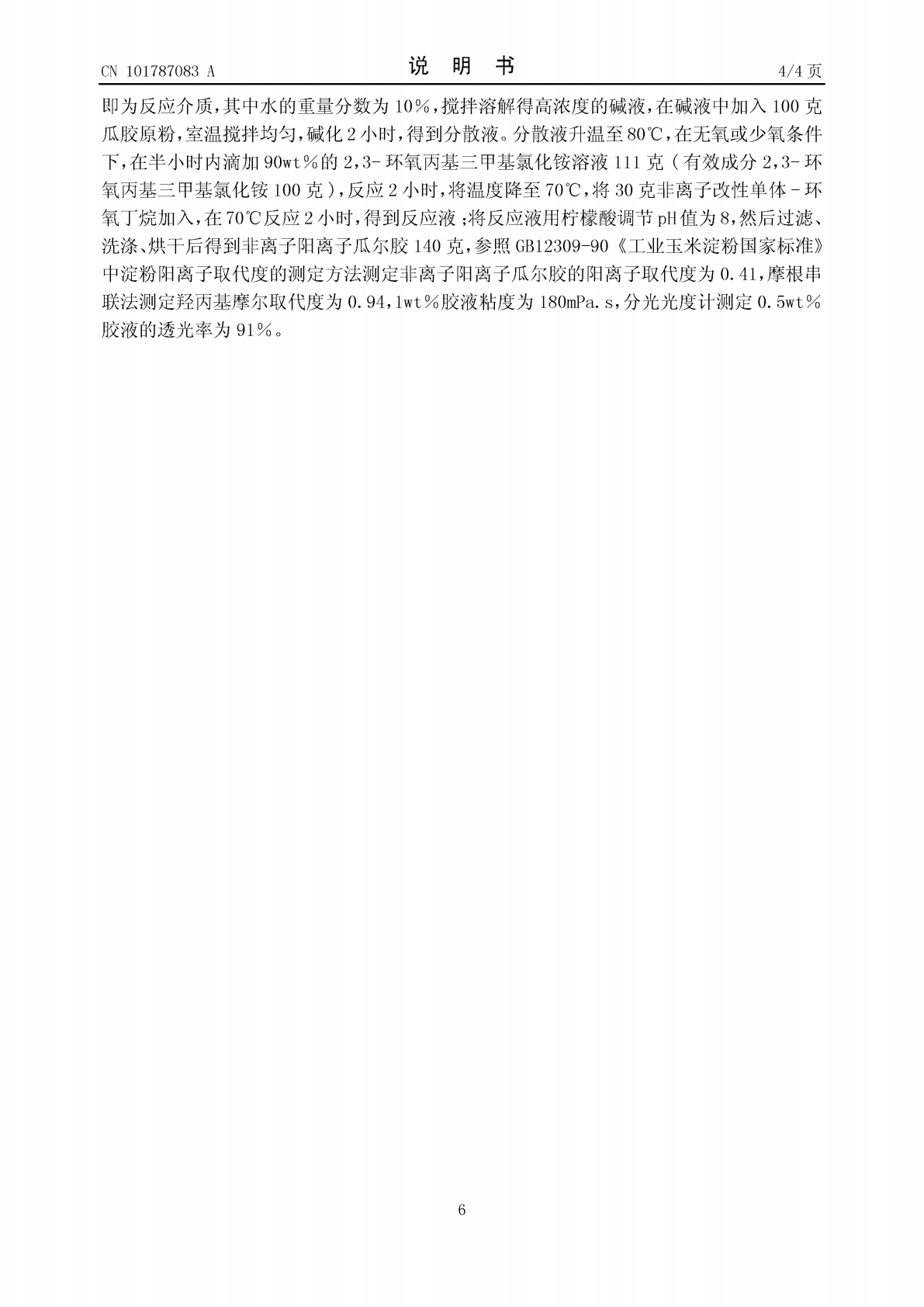

非离子阳离子瓜尔胶及其制备方法.pdf

本发明公开了一种非离子阳离子瓜尔胶及其制备方法，该方法的工艺步骤：1、将16～32重量份固体碱放入150～360重量份分散介质中，配制成碱液，100重量份的瓜尔胶加入到碱液中，搅拌均匀，室温碱化1.5～2.5小时；2、升温至30～80℃；在无氧或少氧条件下，滴加有效成分计20～100重量份的阳离子醚化剂溶液，恒温反应2～5小时，然后将30～80重量份的非离子改性单体加入，在40～70℃反应2～5小时；3、将反应液用中和剂调节pH＝6～8，然后过滤、洗涤、烘干后即可。本方法一步合成、工艺简单，中间产品不必分

2023-06-26

10

352KB

胶液透明的阳离子瓜尔胶及其制备方法.pdf

本发明公开了一种阳离子瓜尔胶及其制备方法，该阳离子瓜尔胶由下述方法制备而成：(1)将26～32重量份固体碱放入150～360重量份分散介质中，配制高浓度的碱液，然后将100重量份的瓜尔胶加入到碱液中充分溶胀；(2)滴加140～200重量份阳离子醚化剂，在40～80℃温度下反应2～5h，然后用酸中和至pH为7～8，洗涤、离心、干燥。本阳离子瓜尔胶溶液具有较高的透明性，分光光度计测定1％该瓜尔胶衍生物溶液的透光率可高达85％以上；粘度位于100～800mPa.s；阳离子取代度高，可达0.7～1.0。本发明阳离

2023-06-26

10

347KB

一种高透明阳离子瓜尔胶及其制备方法与应用.pdf

本发明公开了一种高透明阳离子瓜尔胶及其制备方法与应用,将100～200份瓜尔胶加入至300～500份有机溶剂中,然后加入10～30份强碱性物质,升温至60～85℃,反应2～4小时;上述反应结束后,加入60～80份环氧烷烃,反应3～4小时,反应温度为65～70℃;上述反应结束后,将反应温度降至45～50℃,加入50～80份阳离子醚化剂,反应1小时;上述反应结束后,将反应温度降至30～40℃,采用有机酸进行中和,抽滤后,对滤饼进行洗涤和干燥,即制得高透明阳离子瓜尔胶。本发明具有透光率高、粘度低的优点,而且其阳

2023-05-17

10

282KB

一种高增粘阳离子瓜尔胶的制备方法.pdf

本发明涉及一种高增粘阳离子化瓜尔胶制备方法，其特征在于合成该高增粘阳离子化瓜尔胶的原料由以下组分组成，按重量计为：瓜尔胶2-12份；活化剂采用质量浓度为0.1-3％的无机碱的水溶液10-80份；有机溶剂10-50份；阳离子化试剂0.5-12份；疏水阳离子化试剂0.5-10份。本发明采用疏水化试剂和阳离子化试剂，利用瓜尔胶分子上的活性羟基通过大分子化学反应制备疏水改性阳离子化瓜尔胶。通过在瓜尔胶分子中引入长链的疏水烷基，利用其分子间的链缠结缔合作用形成物理交联网络，对瓜尔胶起到较好的增粘作用，减小阳离子化使

2023-11-26

10

301KB

一种阳离子瓜尔胶的纯化方法.pdf

本发明涉及阳离子瓜尔胶制备技术领域，尤其涉及一种阳离子瓜尔胶的纯化方法。本发明提供了一种阳离子瓜尔胶的纯化方法，包括以下步骤：在氮气气氛中，将乙二醛交联纯化的阳离子瓜尔胶和双氧水混合，进行氧化反应后，干燥，得到阳离子瓜尔胶。本发明所述纯化的过程采用双氧水氧化乙二醛，得到的乙二酸危险性较小，同时微量残留的双氧水在干燥的过程中会转化为水和氧气去除，纯化工艺更加环保、产品更加安全，危害性更小。

2023-11-06

10

268KB
