带钢移动式平整装置及平整方法.pdf

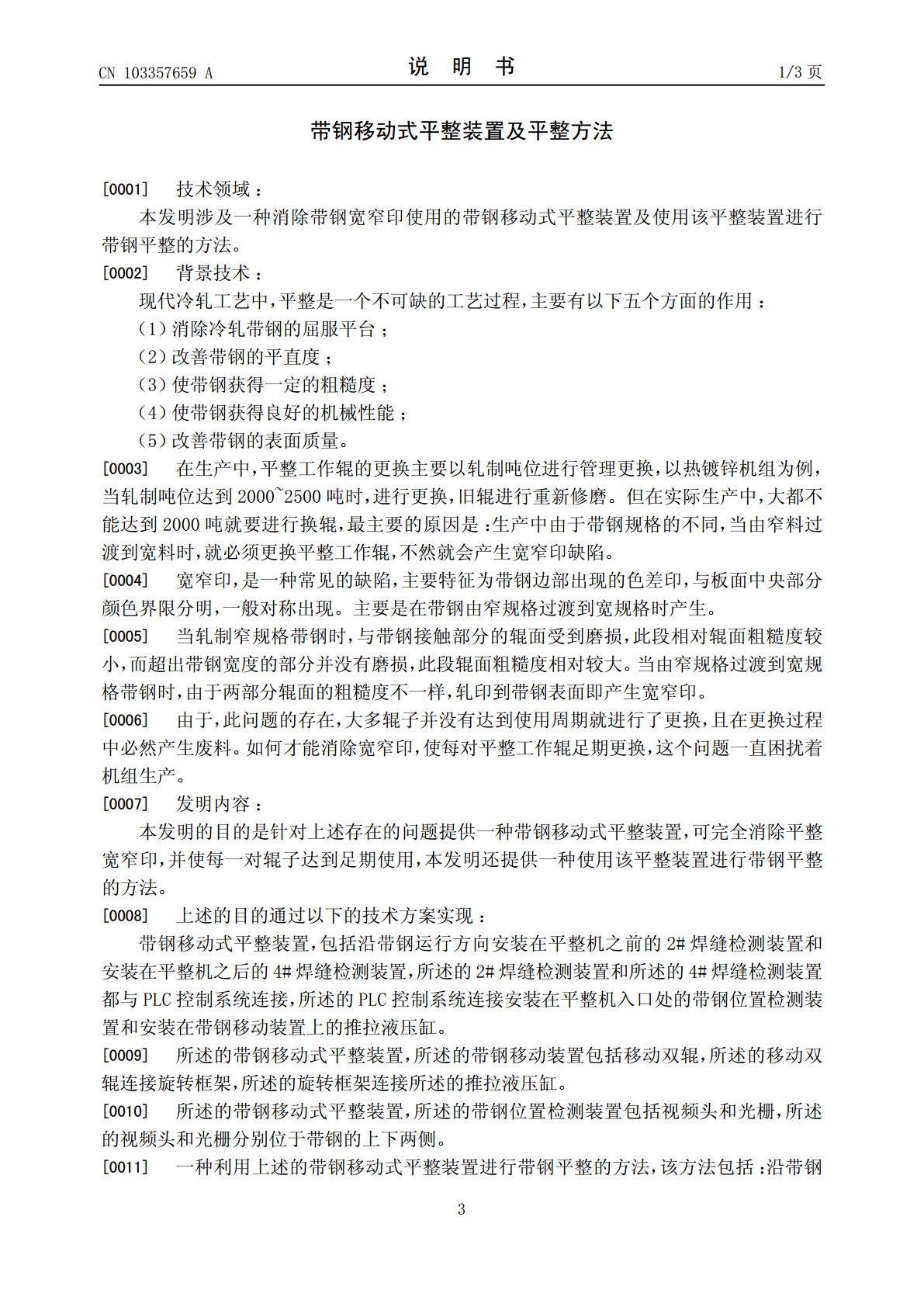

(19)中华人民共和国国家知识产权局*CN103357659A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103357659103357659A(43)申请公布日2013.10.23(21)申请号201210083527.6(22)申请日2012.03.27(71)申请人上海梅山钢铁股份有限公司地址210039江苏省南京市雨花台区中华门外新建(72)发明人何锐张伟超孙永旭(74)专利代理机构南京众联专利代理有限公司32206代理人顾进(51)Int.Cl.B21B15/00(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图4页附图4页(54)发明名称带钢移动式平整装置及平整方法(57)摘要本发明涉及一种带钢移动式平整装置及平整方法。由于轧制不同规格的带钢产生的宽窄印问题的存在，大多辊子并没有达到使用周期就进行了更换，且在更换过程中必然产生废料。本发明的组成包括：沿带钢（4）运行方向安装在平整机（3）之前的2#焊缝检测装置（1）和安装在平整机之后的4#焊缝检测装置（2），所述的2#焊缝检测装置和所述的4#焊缝检测装置都与PLC控制系统（5）连接，所述的PLC控制系统连接安装在平整机（3）入口处的带钢位置检测装置（7）和安装在带钢移动装置（6）上的推拉液压缸（61）。本发明用于消除带钢轧制过程中的宽窄印。CN103357659ACN1035769ACN103357659A权利要求书1/1页1.一种带钢移动式平整装置，包括沿带钢运动方向安装在平整机之前的2#焊缝检测装置和安装在平整机之后的4#焊缝检测装置，其特征是：所述的2#焊缝检测装置和所述的4#焊缝检测装置都与PLC控制系统连接，所述的PLC控制系统连接安装在平整机入口处的带钢位置检测装置和安装在带钢移动装置上的推拉液压缸。2.根据权利要求1所述的带钢移动式平整装置，其特征是：所述的带钢移动装置包括移动双辊，所述的移动双辊连接旋转框架，所述的旋转框架连接所述的推拉液压缸。3.根据权利要求1所述的带钢移动式平整装置，其特征是：所述的带钢位置检测装置包括视频头和光栅，所述的视频头和光栅分别位于带钢的上下两侧。4.一种利用上述的带钢移动式平整装置进行带钢平整的方法，其特征是：该方法包括：沿带钢的运行方向安装在平整机前2#焊缝检测装置和平整机后4#焊缝检测装置检测焊缝信息，并将检测到的焊缝信息发送给PLC控制系统，4#焊缝追踪处第一次检测到焊缝，移动模式启动，PLC控制系统开始控制推拉液压缸对旋转框架的推拉使旋转框架旋转控制带钢横向移动；2#焊缝追踪处检测到焊缝，PLC控制系统切换到对中模式，控制带钢移动装置使带钢向中部移动，4#焊缝追踪再次检测到焊缝后，再由对中模式切换到移动模式，移动装置再次开始横向移动带钢。2CN103357659A说明书1/3页带钢移动式平整装置及平整方法[0001]技术领域：本发明涉及一种消除带钢宽窄印使用的带钢移动式平整装置及使用该平整装置进行带钢平整的方法。[0002]背景技术：现代冷轧工艺中，平整是一个不可缺的工艺过程，主要有以下五个方面的作用：（1）消除冷轧带钢的屈服平台；（2）改善带钢的平直度；（3）使带钢获得一定的粗糙度；（4）使带钢获得良好的机械性能；（5）改善带钢的表面质量。[0003]在生产中，平整工作辊的更换主要以轧制吨位进行管理更换，以热镀锌机组为例，当轧制吨位达到2000~2500吨时，进行更换，旧辊进行重新修磨。但在实际生产中，大都不能达到2000吨就要进行换辊，最主要的原因是：生产中由于带钢规格的不同，当由窄料过渡到宽料时，就必须更换平整工作辊，不然就会产生宽窄印缺陷。[0004]宽窄印，是一种常见的缺陷，主要特征为带钢边部出现的色差印，与板面中央部分颜色界限分明，一般对称出现。主要是在带钢由窄规格过渡到宽规格时产生。[0005]当轧制窄规格带钢时，与带钢接触部分的辊面受到磨损，此段相对辊面粗糙度较小，而超出带钢宽度的部分并没有磨损，此段辊面粗糙度相对较大。当由窄规格过渡到宽规格带钢时，由于两部分辊面的粗糙度不一样，轧印到带钢表面即产生宽窄印。[0006]由于，此问题的存在，大多辊子并没有达到使用周期就进行了更换，且在更换过程中必然产生废料。如何才能消除宽窄印，使每对平整工作辊足期更换，这个问题一直困扰着机组生产。[0007]发明内容：本发明的目的是针对上述存在的问题提供一种带钢移动式平整装置，可完全消除平整宽窄印，并使每一对辊子达到足期使用，本发明还提供一种使用该平整装置进行带钢平整的方法。[0008]上述的目的通过以下的技术方案实现：带钢移动式平整装置，包括沿带钢运行方向安装在平整机之前的2#焊缝检测装置和安装在平整机之后的4#焊缝检测装置，所述的2#焊缝检测装置和所述的4#焊缝检测装置
