一种扣链加工设备.pdf

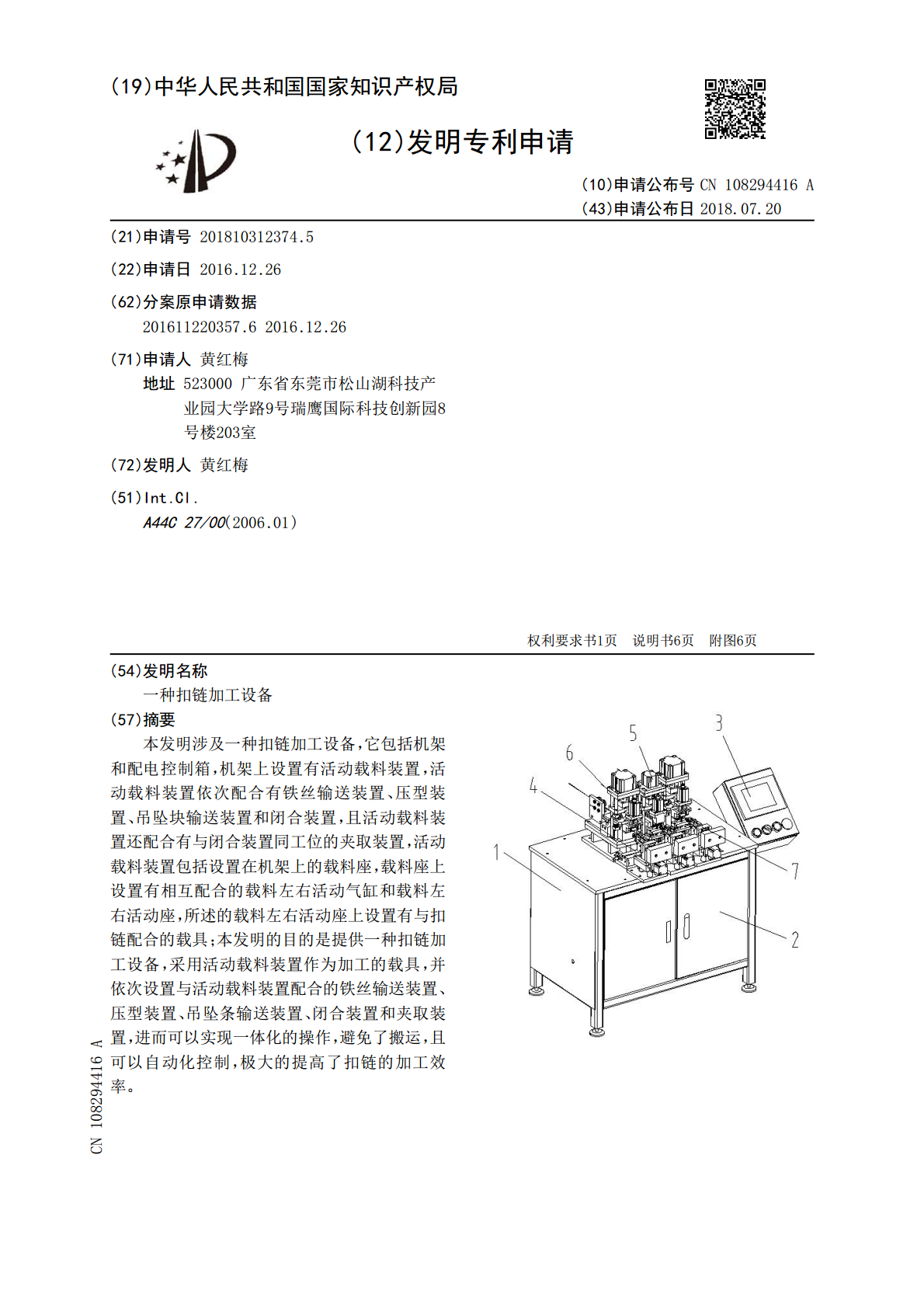

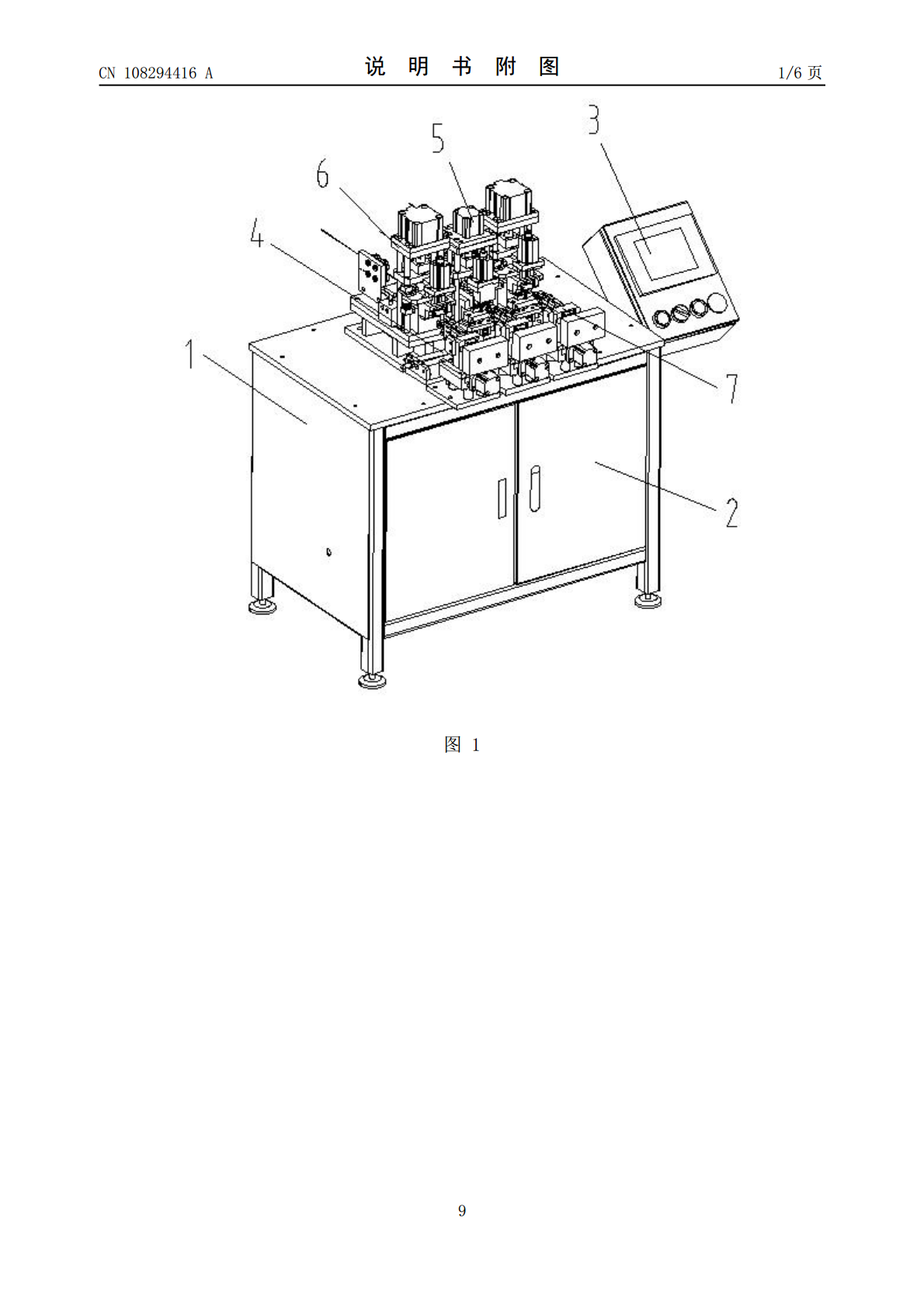

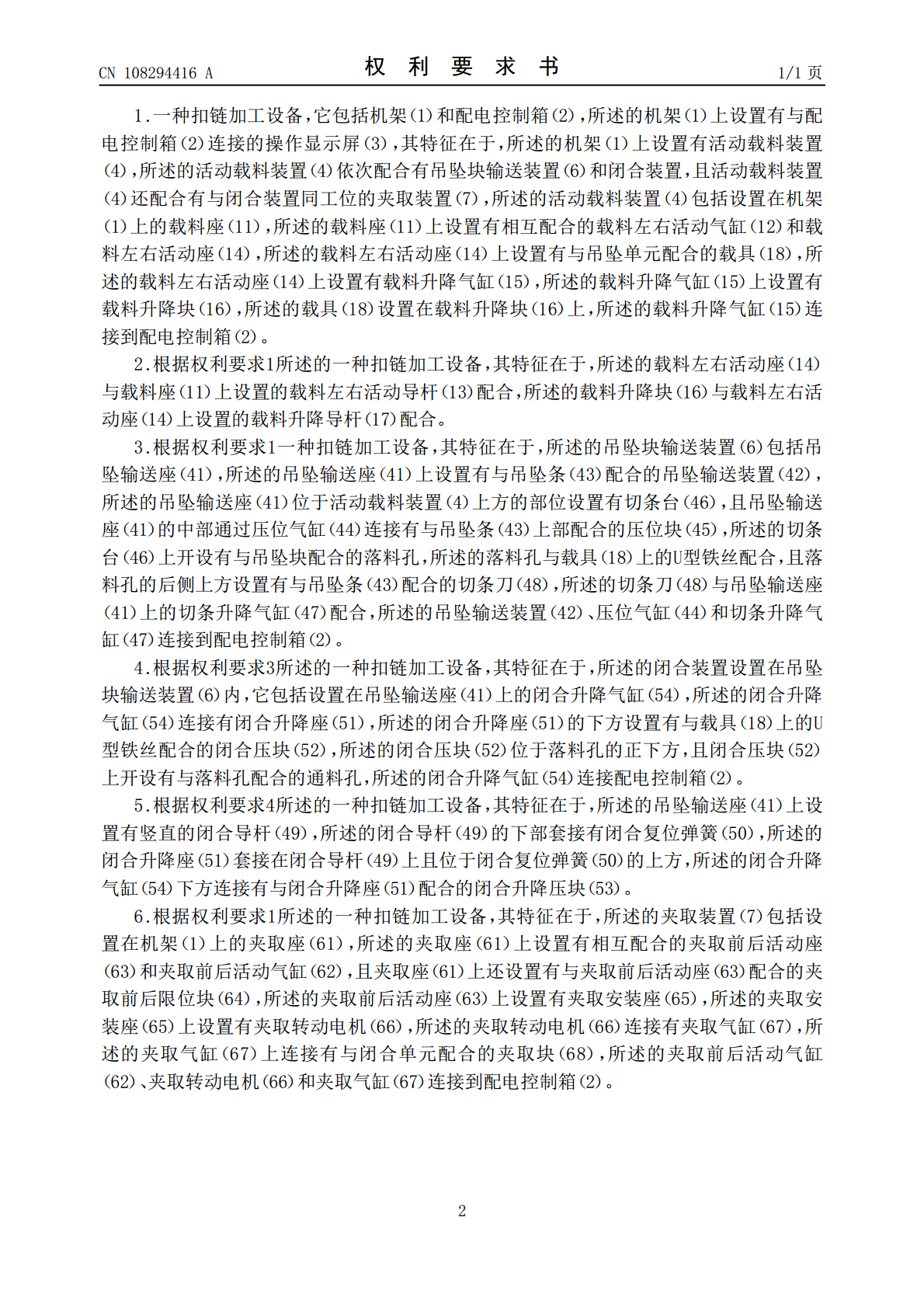

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108294416A(43)申请公布日2018.07.20(21)申请号201810312374.5(22)申请日2016.12.26(62)分案原申请数据201611220357.62016.12.26(71)申请人黄红梅地址523000广东省东莞市松山湖科技产业园大学路9号瑞鹰国际科技创新园8号楼203室(72)发明人黄红梅(51)Int.Cl.A44C27/00(2006.01)权利要求书1页说明书6页附图6页(54)发明名称一种扣链加工设备(57)摘要本发明涉及一种扣链加工设备，它包括机架和配电控制箱，机架上设置有活动载料装置，活动载料装置依次配合有铁丝输送装置、压型装置、吊坠块输送装置和闭合装置，且活动载料装置还配合有与闭合装置同工位的夹取装置，活动载料装置包括设置在机架上的载料座，载料座上设置有相互配合的载料左右活动气缸和载料左右活动座，所述的载料左右活动座上设置有与扣链配合的载具；本发明的目的是提供一种扣链加工设备，采用活动载料装置作为加工的载具，并依次设置与活动载料装置配合的铁丝输送装置、压型装置、吊坠条输送装置、闭合装置和夹取装置，进而可以实现一体化的操作，避免了搬运，且可以自动化控制，极大的提高了扣链的加工效率。CN108294416ACN108294416A权利要求书1/1页1.一种扣链加工设备，它包括机架（1）和配电控制箱（2），所述的机架（1）上设置有与配电控制箱（2）连接的操作显示屏（3），其特征在于，所述的机架（1）上设置有活动载料装置（4），所述的活动载料装置（4）依次配合有吊坠块输送装置（6）和闭合装置，且活动载料装置（4）还配合有与闭合装置同工位的夹取装置（7），所述的活动载料装置（4）包括设置在机架（1）上的载料座（11），所述的载料座（11）上设置有相互配合的载料左右活动气缸（12）和载料左右活动座（14），所述的载料左右活动座（14）上设置有与吊坠单元配合的载具（18），所述的载料左右活动座（14）上设置有载料升降气缸（15），所述的载料升降气缸（15）上设置有载料升降块（16），所述的载具（18）设置在载料升降块（16）上，所述的载料升降气缸（15）连接到配电控制箱（2）。2.根据权利要求1所述的一种扣链加工设备，其特征在于，所述的载料左右活动座（14）与载料座（11）上设置的载料左右活动导杆（13）配合，所述的载料升降块（16）与载料左右活动座（14）上设置的载料升降导杆（17）配合。3.根据权利要求1一种扣链加工设备，其特征在于，所述的吊坠块输送装置（6）包括吊坠输送座（41），所述的吊坠输送座（41）上设置有与吊坠条（43）配合的吊坠输送装置（42），所述的吊坠输送座（41）位于活动载料装置（4）上方的部位设置有切条台（46），且吊坠输送座（41）的中部通过压位气缸（44）连接有与吊坠条（43）上部配合的压位块（45），所述的切条台（46）上开设有与吊坠块配合的落料孔，所述的落料孔与载具（18）上的U型铁丝配合，且落料孔的后侧上方设置有与吊坠条（43）配合的切条刀（48），所述的切条刀（48）与吊坠输送座（41）上的切条升降气缸（47）配合，所述的吊坠输送装置（42）、压位气缸（44）和切条升降气缸（47）连接到配电控制箱（2）。4.根据权利要求3所述的一种扣链加工设备，其特征在于，所述的闭合装置设置在吊坠块输送装置（6）内，它包括设置在吊坠输送座（41）上的闭合升降气缸（54），所述的闭合升降气缸（54）连接有闭合升降座（51），所述的闭合升降座（51）的下方设置有与载具（18）上的U型铁丝配合的闭合压块（52），所述的闭合压块（52）位于落料孔的正下方，且闭合压块（52）上开设有与落料孔配合的通料孔，所述的闭合升降气缸（54）连接配电控制箱（2）。5.根据权利要求4所述的一种扣链加工设备，其特征在于，所述的吊坠输送座（41）上设置有竖直的闭合导杆（49），所述的闭合导杆（49）的下部套接有闭合复位弹簧（50），所述的闭合升降座（51）套接在闭合导杆（49）上且位于闭合复位弹簧（50）的上方，所述的闭合升降气缸（54）下方连接有与闭合升降座（51）配合的闭合升降压块（53）。6.根据权利要求1所述的一种扣链加工设备，其特征在于，所述的夹取装置（7）包括设置在机架（1）上的夹取座（61），所述的夹取座（61）上设置有相互配合的夹取前后活动座（63）和夹取前后活动气缸（62），且夹取座（61）上还设置有与夹取前后活动座（63）配合的夹取前后限位块（64），所述的夹取前后活动座（63）上设置有夹取安装座（65），所述的夹取安装座（65）上设置有夹取转动电机（66），所述的夹取转动电机（66）连接有夹取气缸
