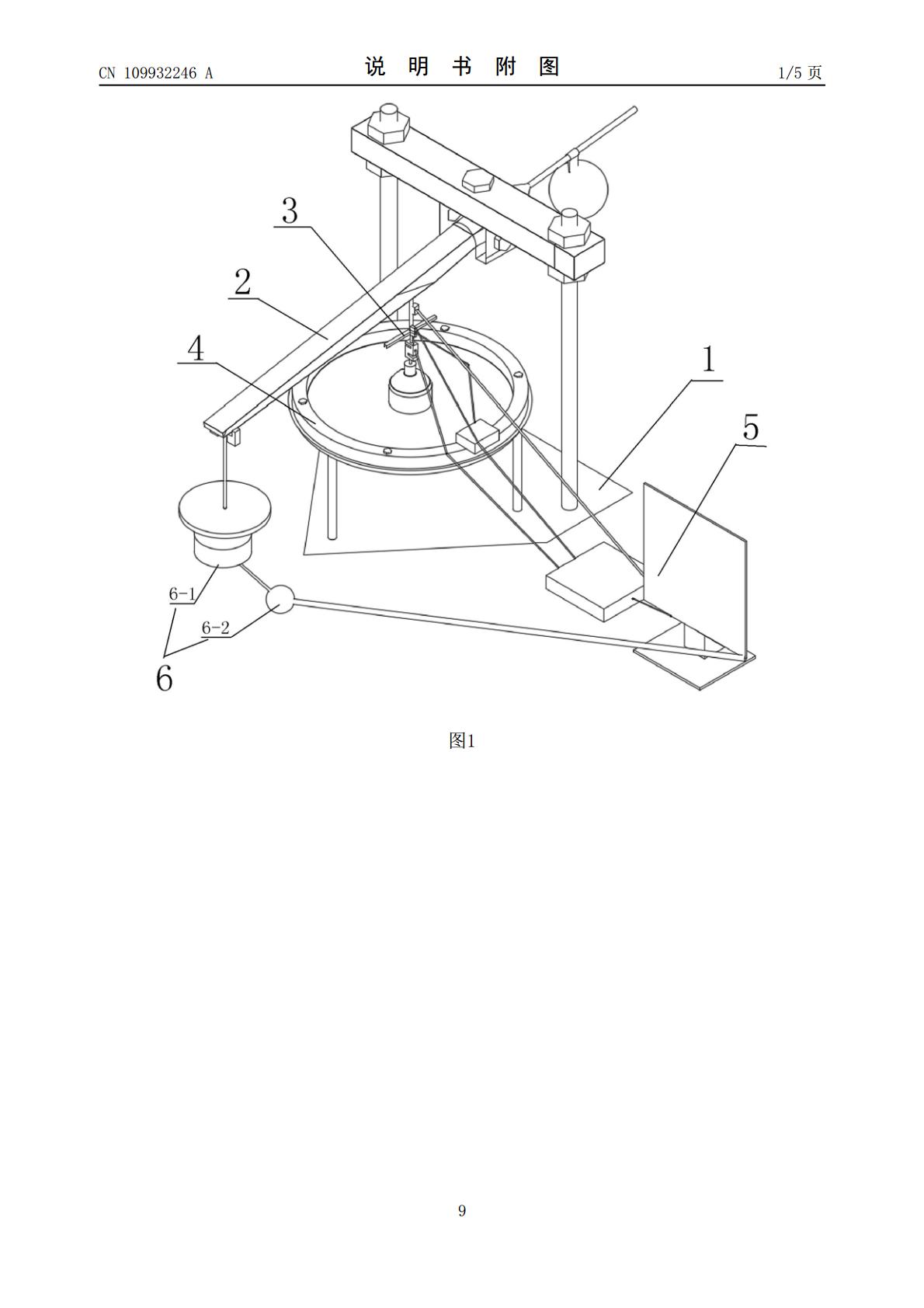

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109932246A(43)申请公布日2019.06.25(21)申请号201910323732.7(22)申请日2019.04.22(71)申请人桂林电子科技大学地址541004广西壮族自治区桂林市金鸡路1号(72)发明人吴迪赵阳吴建建李晓李倩张耀文程峰苏春晖唐咸远(74)专利代理机构桂林市华杰专利商标事务所有限责任公司45112代理人杨雪梅(51)Int.Cl.G01N3/08(2006.01)权利要求书1页说明书6页附图5页(54)发明名称一种土工合成材料顶压蠕变试验装置(57)摘要本发明公开了一种土工合成材料顶压蠕变试验装置，包括工作台、悬挂部分、导向部分、夹具部分、控制部分和配重部分；工作台包括底座、杠杆悬挂架、稳固横梁，起到稳定装置整体的作用；悬挂部分包括杠杆、砝码架、压锤、杠杆夹持器，可在调平之后实现压迫土工布的作用；导向部分包括顶压块、压力传感器、转力方向器、定向桶、连接杆，保持作用于土工合成材料的力一直处于同一竖直方向；夹具部分包括夹盖、支架、梅花钉，用于固定土工合成材料；控制部分包括数据采集工作站、位移传感器、电磁固定仪、传感器转接站、SIS426数字双轴倾角传感器，用于数据的采集、处理、保存、输出等；配重部分包括水位调平皿、智能供水泵，使作用于土工合成材料的力保持恒定。CN109932246ACN109932246A权利要求书1/1页1.一种土工合成材料顶压蠕变试验装置，其特征在于，包括工作台、悬挂部分、导向部分、夹具部分、控制部分和配重部分；所述工作台，包括底座、杠杆悬挂架、稳固横梁，两支杠杆悬挂架的下端固定在底座上，稳固横梁固定在两支杠杆悬挂架的上端；所述悬挂部分，包括杠杆、砝码架、压锤、杠杆夹持器，杠杆夹持器固定在稳固横梁的下表面，杠杆被夹持在杠杆夹持器上，压锤设在杠杆的一端，砝码架设在杠杆的另一端；所述导向部分，包括顶压块、压力传感器、转力方向器、定向桶、连接杆；连接杆的上端与杠杆连接，下端与转向方向器的上表面连接；转向方向器的下表面与压力传感器的上端连接，压力传感器的下端与顶压块连接，压力传感器的输出线还与控制部分连接，顶压块设在定向桶内，定向桶下方设有压板与定向桶连为一体；所述夹具部分，包括支架、夹盖，支架设在工作台的底座上，夹盖盖在定向桶下的压板上，将定向桶下的压板通过梅花钉固定在支架上；所述控制部分，包括数据采集工作站、传感器转接站、电磁固定仪、位移传感器、微机电陀螺仪，电磁固定仪设在夹盖上，位移传感器设在压力传感器上与电磁固定仪连接，位移传感器通过数据线与传感器转接站连接，微机电陀螺仪设在导向部分的连接杆上通过数据线与数据采集工作站连接，传感器转接站通过数据线与数据采集站工作站，传感器转接站通过数据线还与压力传感器连接；所述配重部分，包括水位调平皿、智能供水泵，水平调平皿设在砝码架的下方与砝码架连接，水位调平皿与智能供水泵通过水管连接，智能供水泵通过数据线与数据采集工作站连接。2.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的杠杆悬挂架，两支杠杆悬挂架的下端竖直对称式固定在底座上。3.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的杠杆夹持器，固定在稳固横梁中心的下表面。4.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的转力方向器，上表面与连接杆活动连接，下表面设有滑槽，滑槽内设有滑轮，通过滑轮与压力传感器连接，转力方向器的长度大于5cm。5.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的定向桶，桶内贴附一层聚四氟乙烯。6.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的支架，为环形的三支腿架，环形中心位于定向桶盖的正下方。7.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的杠杆、砝码架、水位调平皿，由碳纤维材质制成。8.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的微机电陀螺仪，为SIS426数字双轴倾角传感器。9.根据权利要求1所述的一种土工合成材料顶压蠕变试验装置，其特征在于，所述的传感器转接站，为应变仪。2CN109932246A说明书1/6页一种土工合成材料顶压蠕变试验装置技术领域[0001]本发明涉及土工合成材料性能测试领域，具体是一种土工合成材料顶压蠕变试验装置。背景技术[0002]土工合成材料的动态蠕变性能的研究与施工设计、工程质量有着密不可分的关系。目前对于土工合成材料蠕变性能的研究实验装置，只有做常规拉伸状态下的蠕变性能测试实验装置，未存在对于土工合成材料在顶压状态下的蠕变性能测试的实验装置。[0003]与本发明相似的
