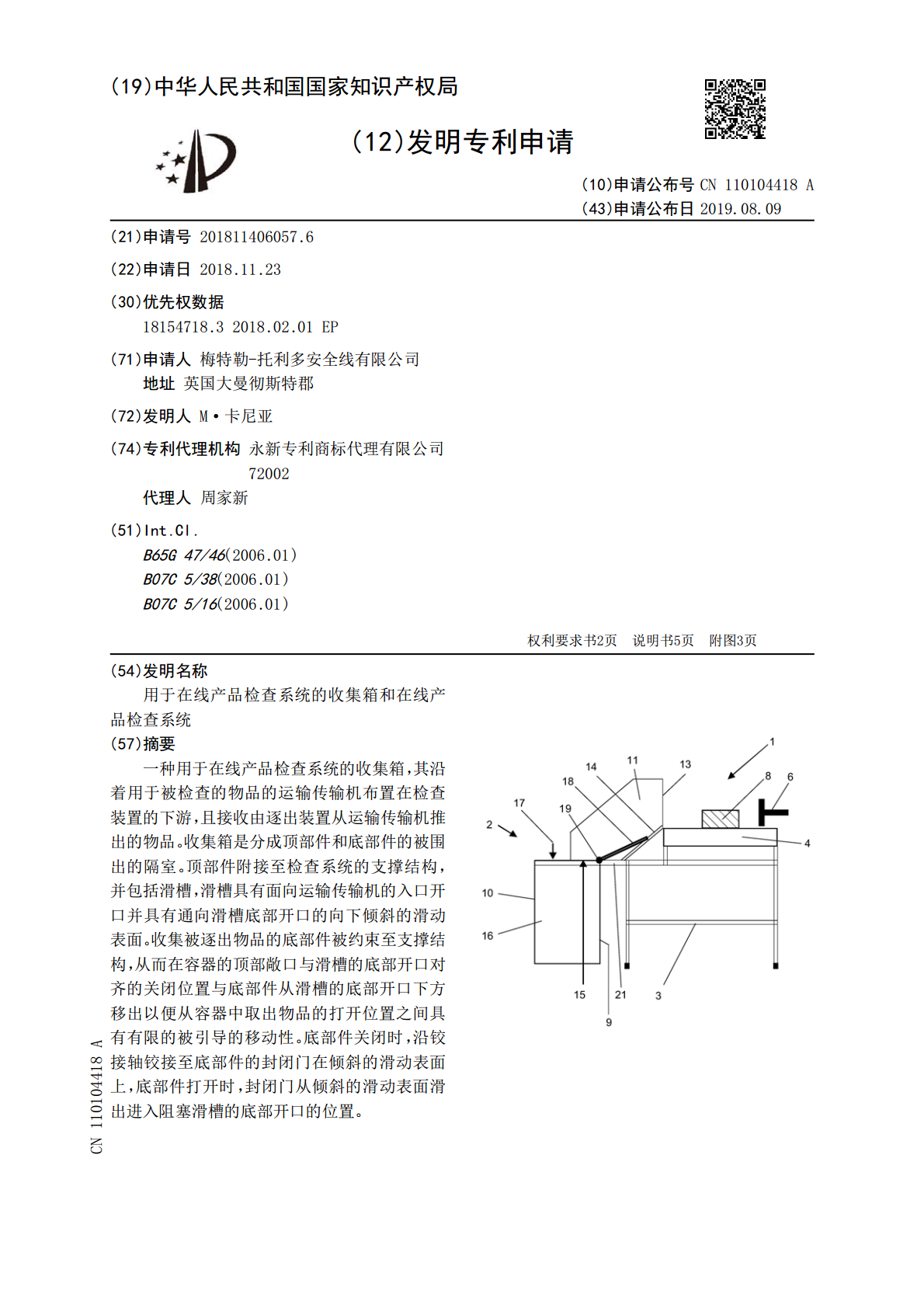

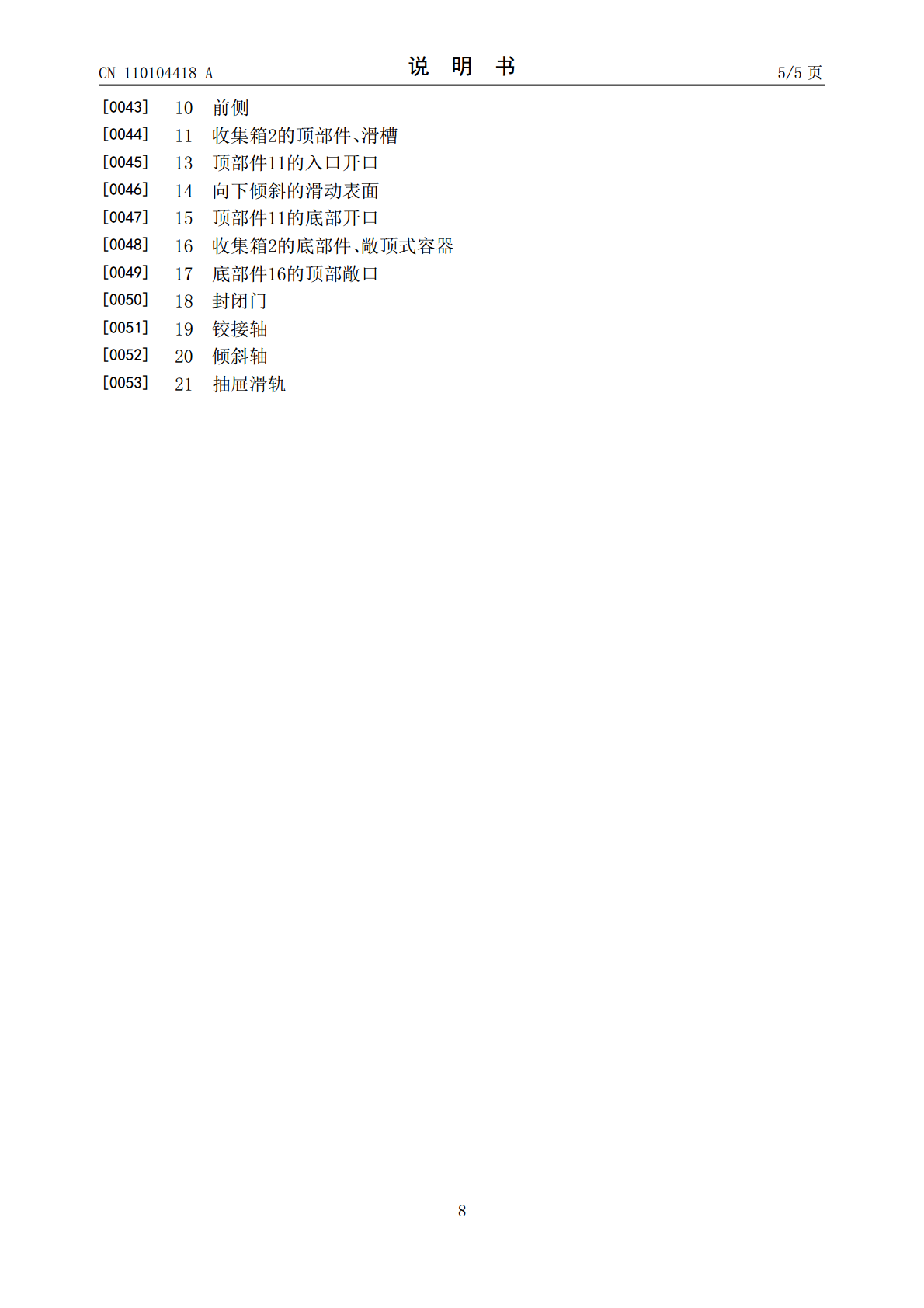

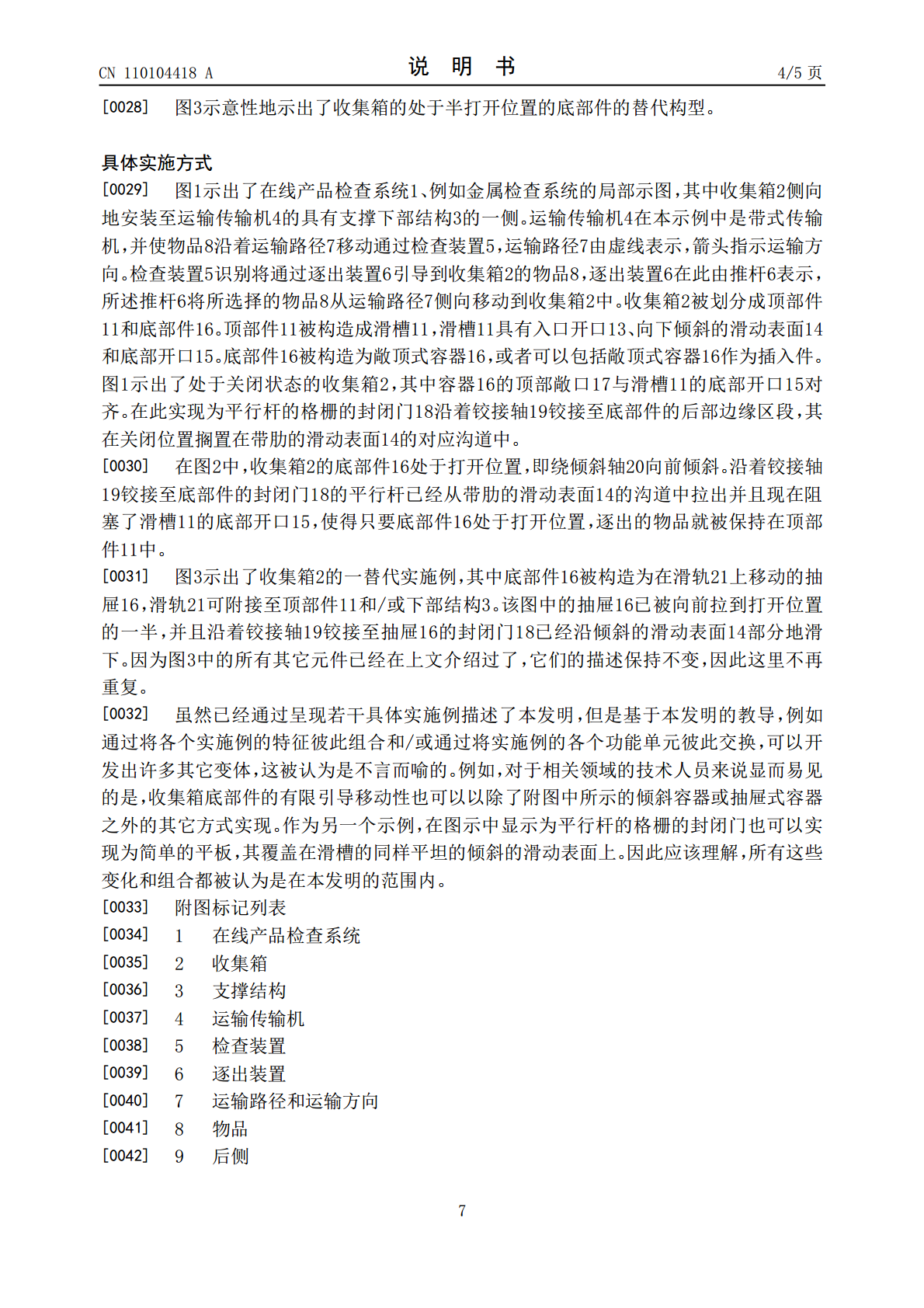

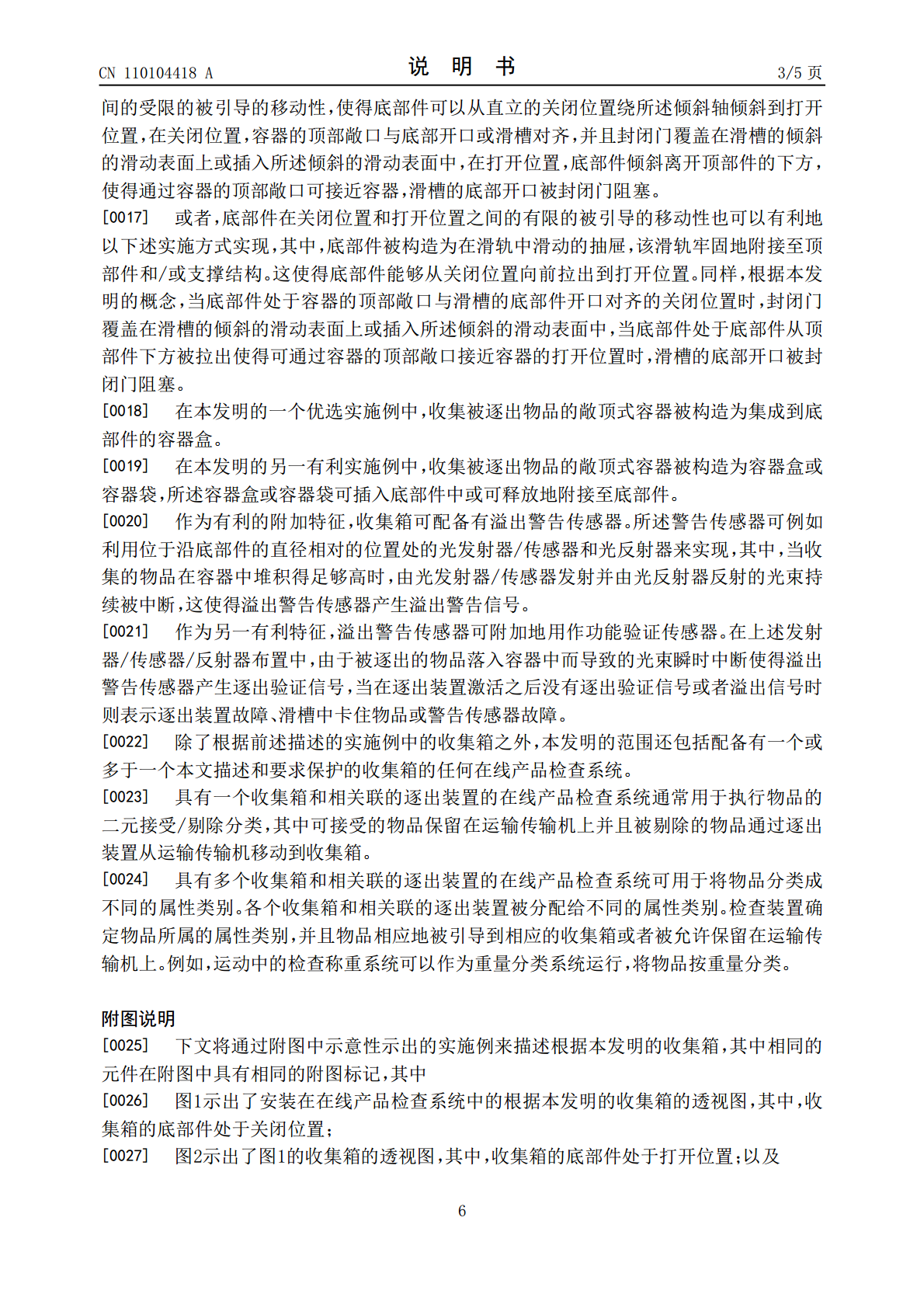

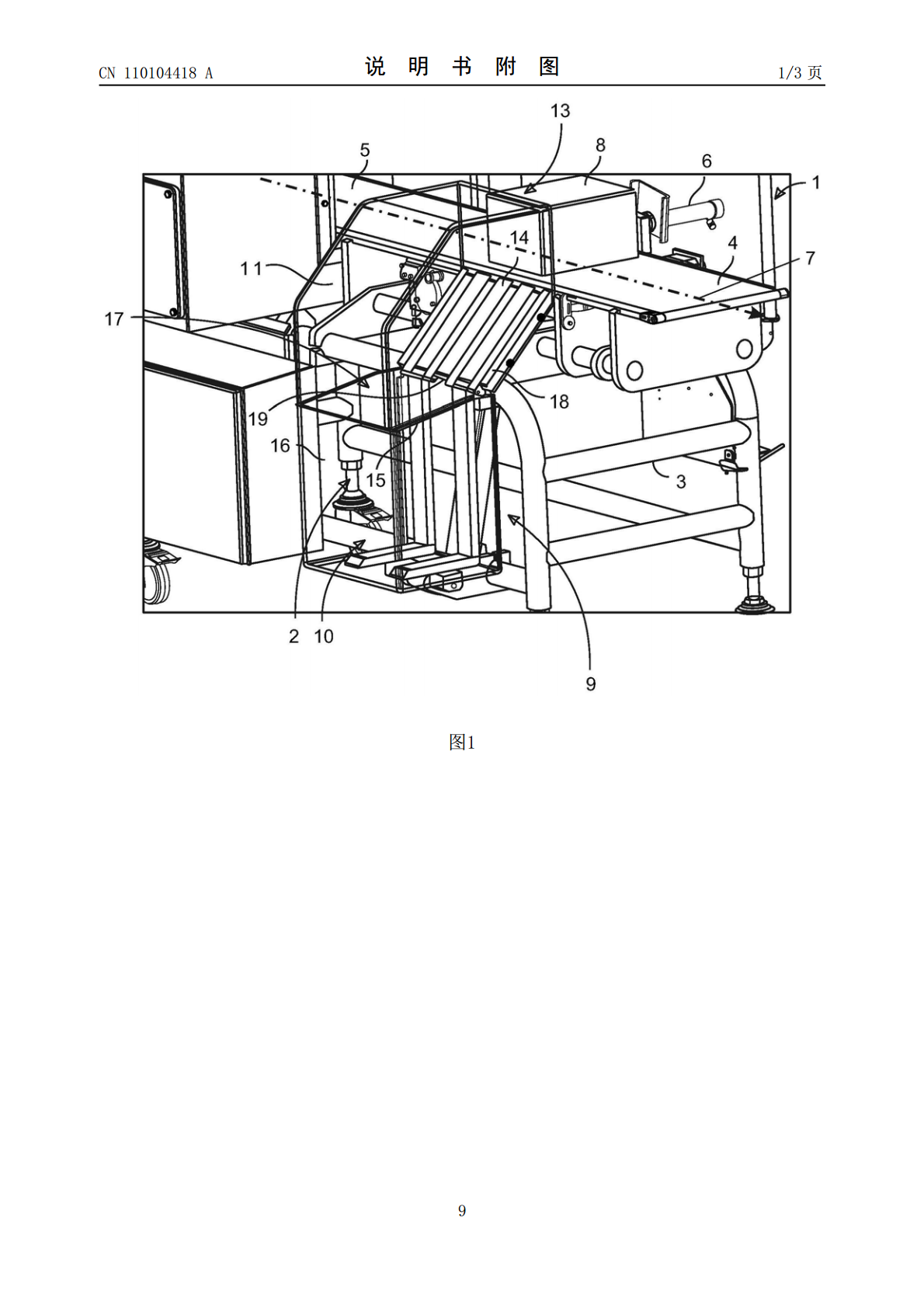

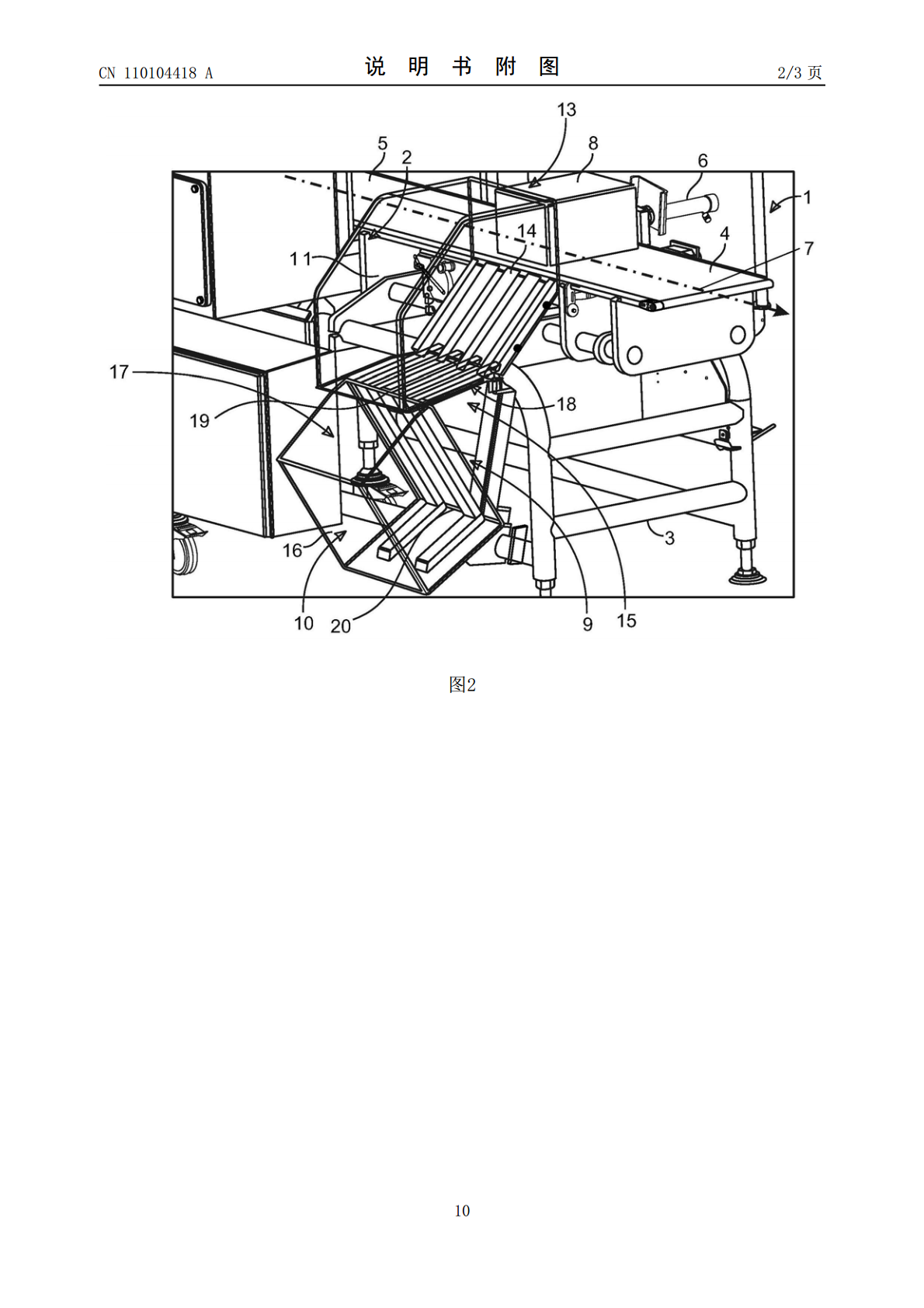

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110104418A(43)申请公布日2019.08.09(21)申请号201811406057.6(22)申请日2018.11.23(30)优先权数据18154718.32018.02.01EP(71)申请人梅特勒-托利多安全线有限公司地址英国大曼彻斯特郡(72)发明人M·卡尼亚(74)专利代理机构永新专利商标代理有限公司72002代理人周家新(51)Int.Cl.B65G47/46(2006.01)B07C5/38(2006.01)B07C5/16(2006.01)权利要求书2页说明书5页附图3页(54)发明名称用于在线产品检查系统的收集箱和在线产品检查系统(57)摘要一种用于在线产品检查系统的收集箱，其沿着用于被检查的物品的运输传输机布置在检查装置的下游，且接收由逐出装置从运输传输机推出的物品。收集箱是分成顶部件和底部件的被围出的隔室。顶部件附接至检查系统的支撑结构，并包括滑槽，滑槽具有面向运输传输机的入口开口并具有通向滑槽底部开口的向下倾斜的滑动表面。收集被逐出物品的底部件被约束至支撑结构，从而在容器的顶部敞口与滑槽的底部开口对齐的关闭位置与底部件从滑槽的底部开口下方移出以便从容器中取出物品的打开位置之间具有有限的被引导的移动性。底部件关闭时，沿铰接轴铰接至底部件的封闭门在倾斜的滑动表面上，底部件打开时，封闭门从倾斜的滑动表面滑出进入阻塞滑槽的底部开口的位置。CN110104418ACN110104418A权利要求书1/2页1.一种用于在线产品检查系统(1)的收集箱(2)，其中，检查系统(1)包括支撑结构(3)、运输传输机(4)、检查装置(5)、逐出装置(6)和一个或多于一个所述收集箱(2)，其中，运输传输机(4)用于沿着运输路径(7)持续地运输物品(8)通过检查装置(5)，其中，检查装置(5)用于在物品运动时检查物品(8)并根据给定的检查标准选择特别的物品(8)，其中，逐出装置(6)在运输路径(7)处布置在检查装置(5)的下游，并用于从运输传输机(4)逐出所选择的物品(8)，并且其中，所述收集箱(2)与运输传输机(4)邻近地侧向地布置并且定位成能够接收被逐出的物品(8)，其中，收集箱(2)的后侧(9)面向运输传输机(4)，收集箱的前侧(10)背离运输传输机(4)，其特征在于，收集箱(2)构造为分成顶部件(11)和底部件(16)的被围出的隔室，其中，顶部件(11)牢固地附接至支撑结构(3)并且包括滑槽(11)，其中，所述滑槽(11)具有面向运输传输机(4)的入口开口(13)并且具有向下倾斜的滑动表面(14)，所述向下倾斜的滑动表面通向滑槽(11)的底部开口(15)，其中，包括用于收集被逐出的物品(8)的敞顶式容器(16)的底部件(16)被约束至支撑结构(3)，使得底部件在容器(16)的顶部敞口(17)与滑槽(11)的底部开口(15)对齐的关闭位置与底部件(16)从滑槽(11)的底部开口(15)下方移出从而能够从容器(16)中取出收集的物品(8)的打开位置之间具有有限的被引导的移动性，其特征还在于，收集箱(2)包括封闭门(18)，所述封闭门(18)沿着位于顶部敞口(17)的边缘区段处的铰接轴(19)铰接至底部件(16)，其中，所述边缘区段位于从关闭位置到打开位置的移动的尾侧，并且其中，封闭门(18)设计成当底部件(16)处于关闭位置时覆盖在滑槽(11)的倾斜的滑动表面(14)上或插入滑槽(11)的倾斜的滑动表面(14)中，并且当底部件(16)处于打开位置时封闭门(18)从倾斜的滑动表面(14)滑出进入阻塞滑槽(11)的底部开口(15)的位置。2.根据权利要求1所述的收集箱(2)，其特征在于，底部件(16)沿着位于底部件(16)的后侧(9)的底部边缘处的倾斜轴(20)可旋转地铰接至支撑结构(3)，使得底部件(16)能够从直立的关闭位置绕所述倾斜轴倾斜到打开位置，在所述关闭位置，容器(16)的顶部敞口(17)与滑槽(11)的底部开口(15)对齐，并且封闭门(18)覆盖在滑槽(11)的倾斜的滑动表面(14)上或插入滑槽(11)的倾斜的滑动表面(14)中，在所述打开位置，底部件(16)倾斜远离顶部件(11)的下方，使得通过容器(16)的顶部敞口(17)能够接近容器(16)，滑槽(11)的底部开口(15)被封闭门(18)阻塞。3.根据权利要求1所述的收集箱(2)，其特征在于，底部件(16)构造为在滑轨(21)中滑动的抽屉，所述滑轨(21)牢固地附接至顶部件(11)和/或支撑结构(3)，使得底部件(16)能够从关闭位置向前拉出到打开位置，在所述关闭位置，容器(16)的顶部敞口(17)与底部开口(15)或滑槽(11)对齐，并且封闭门(18)覆盖在滑槽(11)
