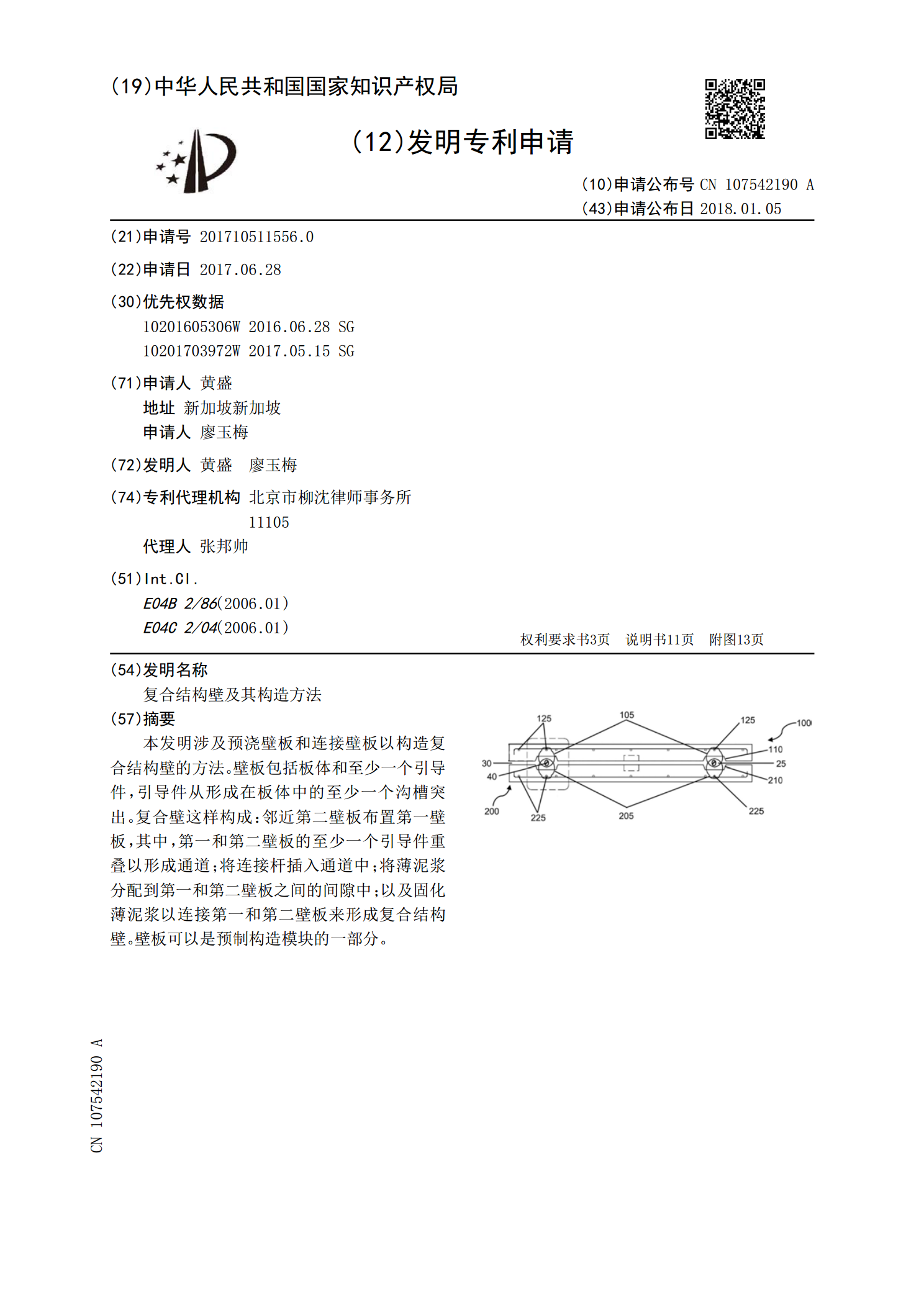

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111622374A(43)申请公布日2020.09.04(21)申请号202010263656.8(51)Int.Cl.(22)申请日2017.06.28E04B2/00(2006.01)E04B1/348(2006.01)(30)优先权数据E04B1/61(2006.01)10201605306W2016.06.28SGE04B9/00(2006.01)10201703972W2017.05.15SG(62)分案原申请数据201710511556.02017.06.28(71)申请人黄盛地址新加坡新加坡申请人廖玉梅王金发(72)发明人黄盛廖玉梅(74)专利代理机构北京市柳沈律师事务所11105代理人张邦帅权利要求书3页说明书11页附图13页(54)发明名称复合结构壁及其构造方法(57)摘要本发明涉及预浇壁板和连接壁板以构造复合结构壁的方法。壁板包括板体和至少一个引导件，引导件从形成在板体中的至少一个沟槽突出。复合壁这样构成：邻近第二壁板布置第一壁板，其中，第一和第二壁板的至少一个引导件重叠以形成通道；将连接杆插入通道中；将薄泥浆分配到第一和第二壁板之间的间隙中；以及固化薄泥浆以连接第一和第二壁板来形成复合结构壁。壁板可以是预制构造模块的一部分。CN111622374ACN111622374A权利要求书1/3页1.一种用于构造复合结构壁的方法，该方法包括：相邻地布置第一对壁板，其中，第一对壁板的每个壁板包括第一板体和至少一个第一引导件，第一板体具有第一宽度、第一长度、第一高度以及由第一长度和第一高度限定的第一表面，其中，第一长度和第一高度中的每个具有比第一宽度更大的尺寸，第一引导件连接到第一板体，并从第一表面突出，其中，相邻地布置第一对壁板包括重叠第一对壁板的第一引导件以形成第一通道；将第一连接杆插入第一通道中；将第一薄泥浆或混凝土分配到第一对壁板之间的第一间隙中，其中，将第一薄泥浆或混凝土分配到第一间隙中包括将第一薄泥浆或混凝土分配到第一通道中；以及固化第一薄泥浆或混凝土以连接第一对壁板，以形成第一复合结构壁。2.如权利要求1所述的方法，还包括：将第二对相邻布置的壁板竖直堆叠在第一对壁板上，其中，第二对壁板的每个壁板包括第二板体和至少一个第二引导件，第二板体具有第二宽度、第二长度、第二高度以及由第二长度和第二高度限定的第二表面，其中，第二长度和第二高度中的每个具有比第二宽度更大的尺寸，第二引导件附接到第二板体，并从第二表面突出，其中，将第二对相邻布置的壁板竖直堆叠在第一对壁板上包括重叠第二对壁板的第二引导件以形成第二通道；将竖直固定杆插入第一和第二通道中，使得竖直固定杆具有分别至少部分地插入第一和第二通道中的相对端部；将第二薄泥浆或混凝土分配到第二对壁板之间的第二间隙中，其中，将第二薄泥浆或混凝土分配到第二间隙中包括将第二薄泥浆或混凝土分配到第二通道中；以及固化第二薄泥浆或混凝土以连接第二对壁板，以形成第二复合结构壁。3.如权利要求2所述的方法，还包括：将第二连接杆插入第二通道中。4.如权利要求3所述的方法，其中，所述竖直固定杆与第一和/或第二连接杆一体。5.如权利要求2至4中任一项所述的方法，其中，分配第一薄泥浆或混凝土包括将第一薄泥浆或混凝土分配到要插入竖直固定杆的位置之下的高度。6.如权利要求2至5所述的方法，其中，第一和第二对壁板的每个壁板由分离的预制构造模块提供，其中，相邻地布置第一对壁板包括相邻地布置第一对预制构造模块，并且其中，将第二对相邻布置的壁板竖直堆叠在第一对壁板上包括将第二对相邻布置的预制构造模块竖直堆叠在第一对预制构造模块上。7.如权利要求6所述的方法，其中，第一和第二对壁板的每个壁板包括附接到水泥板的底端部，该方法还包括：将多个支撑杆插入第一对预制构造模块和第二对预制构造模块的水泥板之间，以提供与第一和第二通道交叉的第三间隙，其中，将第二薄泥浆或混凝土分配到第二间隙中包括将第二薄泥浆或混凝土分配到第三间隙中，其中，固化第二薄泥浆或混凝土以连接第二对壁板包括固化第二薄泥浆或混凝土以将2CN111622374A权利要求书2/3页第二对预制构造模块连接到第一对预制构造模块。8.如权利要求7所述的方法，其中，第二对预制构造模块的每个水泥板包括至少一个水泥板引导件，其附接到每个相应水泥板，并从每个相应水泥板突出，其中，重叠第二对壁板的第二引导件以形成第二通道包括重叠第二对预制构造模块的水泥板引导件以提供第二通道。9.如权利要求1至8中任一项所述的方法，其中，至少一个第一引导件包括附接到嵌入每个壁板中的加强结构的线。10.如权利要求1至9中任一项所述的方法，其中，引导件从由钢丝圈、钢丝绳、高强度丝、钢棒、钢段和J连接圈构成的组中选择
