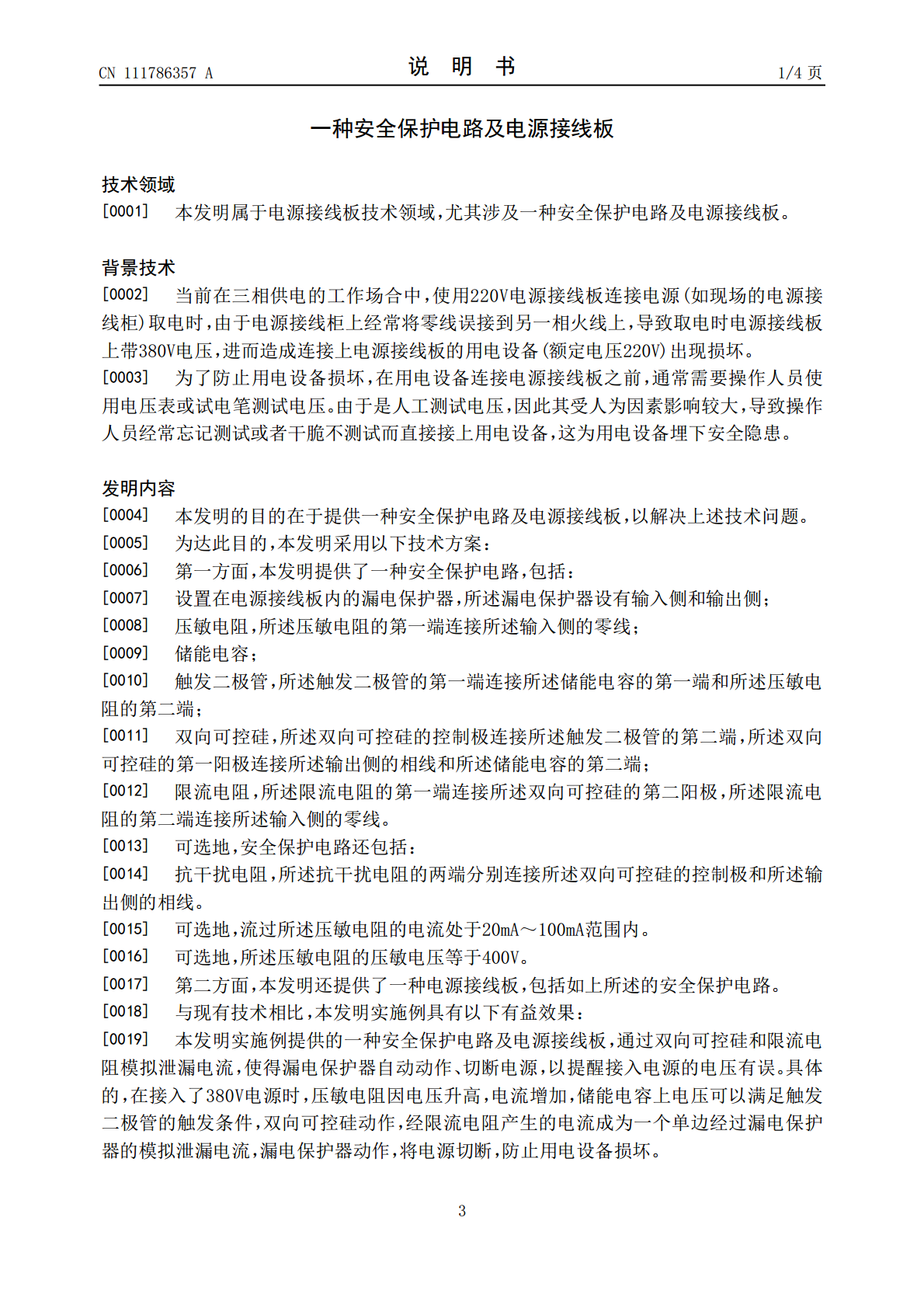

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111786357A(43)申请公布日2020.10.16(21)申请号202010662237.1(22)申请日2020.07.10(71)申请人广东电网有限责任公司地址510600广东省广州市越秀区东风东路757号申请人广东电网有限责任公司梅州供电局(72)发明人张林海钟丙枝段韶峰邱凌枫(74)专利代理机构北京集佳知识产权代理有限公司11227代理人李赫(51)Int.Cl.H02H3/32(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种安全保护电路及电源接线板(57)摘要本发明公开了一种安全保护电路及电源接线板，包括：设置在电源接线板内的漏电保护器；压敏电阻，压敏电阻的第一端连接输入侧的零线；储能电容；触发二极管，触发二极管的第一端连接储能电容的第一端和压敏电阻的第二端；双向可控硅，双向可控硅的控制极连接触发二极管的第二端，双向可控硅的第一阳极连接输出侧的相线和储能电容的第二端；限流电阻，限流电阻的第一端连接双向可控硅的第二阳极，限流电阻的第二端连接输入侧的零线。在操作人员误接取了过高电压等级的电源后，该安全保护电路及电源接线板能自动识别并切断电源，在过高的电压伤害到人员和/或用电设备之前就能有效可靠地作出保护动作，填补了目前的技术空白。CN111786357ACN111786357A权利要求书1/1页1.一种安全保护电路，其特征在于，包括：设置在电源接线板内的漏电保护器，所述漏电保护器设有输入侧和输出侧；压敏电阻，所述压敏电阻的第一端连接所述输入侧的零线；储能电容；触发二极管，所述触发二极管的第一端连接所述储能电容的第一端和所述压敏电阻的第二端；双向可控硅，所述双向可控硅的控制极连接所述触发二极管的第二端，所述双向可控硅的第一阳极连接所述输出侧的相线和所述储能电容的第二端；限流电阻，所述限流电阻的第一端连接所述双向可控硅的第二阳极，所述限流电阻的第二端连接所述输入侧的零线。2.根据权利要求1所述的安全保护电路，其特征在于，还包括：抗干扰电阻，所述抗干扰电阻的两端分别连接所述双向可控硅的控制极和所述输出侧的相线。3.根据权利要求1所述的安全保护电路，其特征在于，流过所述压敏电阻的电流处于20mA～100mA范围内。4.根据权利要求1所述的安全保护电路，其特征在于，所述压敏电阻的压敏电压等于400V。5.一种电源接线板，其特征在于，包括如权利要求1至4中任一所述的安全保护电路。2CN111786357A说明书1/4页一种安全保护电路及电源接线板技术领域[0001]本发明属于电源接线板技术领域，尤其涉及一种安全保护电路及电源接线板。背景技术[0002]当前在三相供电的工作场合中，使用220V电源接线板连接电源(如现场的电源接线柜)取电时，由于电源接线柜上经常将零线误接到另一相火线上，导致取电时电源接线板上带380V电压，进而造成连接上电源接线板的用电设备(额定电压220V)出现损坏。[0003]为了防止用电设备损坏，在用电设备连接电源接线板之前，通常需要操作人员使用电压表或试电笔测试电压。由于是人工测试电压，因此其受人为因素影响较大，导致操作人员经常忘记测试或者干脆不测试而直接接上用电设备，这为用电设备埋下安全隐患。发明内容[0004]本发明的目的在于提供一种安全保护电路及电源接线板，以解决上述技术问题。[0005]为达此目的，本发明采用以下技术方案：[0006]第一方面，本发明提供了一种安全保护电路，包括：[0007]设置在电源接线板内的漏电保护器，所述漏电保护器设有输入侧和输出侧；[0008]压敏电阻，所述压敏电阻的第一端连接所述输入侧的零线；[0009]储能电容；[0010]触发二极管，所述触发二极管的第一端连接所述储能电容的第一端和所述压敏电阻的第二端；[0011]双向可控硅，所述双向可控硅的控制极连接所述触发二极管的第二端，所述双向可控硅的第一阳极连接所述输出侧的相线和所述储能电容的第二端；[0012]限流电阻，所述限流电阻的第一端连接所述双向可控硅的第二阳极，所述限流电阻的第二端连接所述输入侧的零线。[0013]可选地，安全保护电路还包括：[0014]抗干扰电阻，所述抗干扰电阻的两端分别连接所述双向可控硅的控制极和所述输出侧的相线。[0015]可选地，流过所述压敏电阻的电流处于20mA～100mA范围内。[0016]可选地，所述压敏电阻的压敏电压等于400V。[0017]第二方面，本发明还提供了一种电源接线板，包括如上所述的安全保护电路。[0018]与现有技术相比，本发明实施例具有以下有益效果：[0019]本发明实施例提供的一种安全保护电路及电源接线板，通过双向可控硅和限流电阻模拟泄漏电流，使得漏电保护器自动动作、
