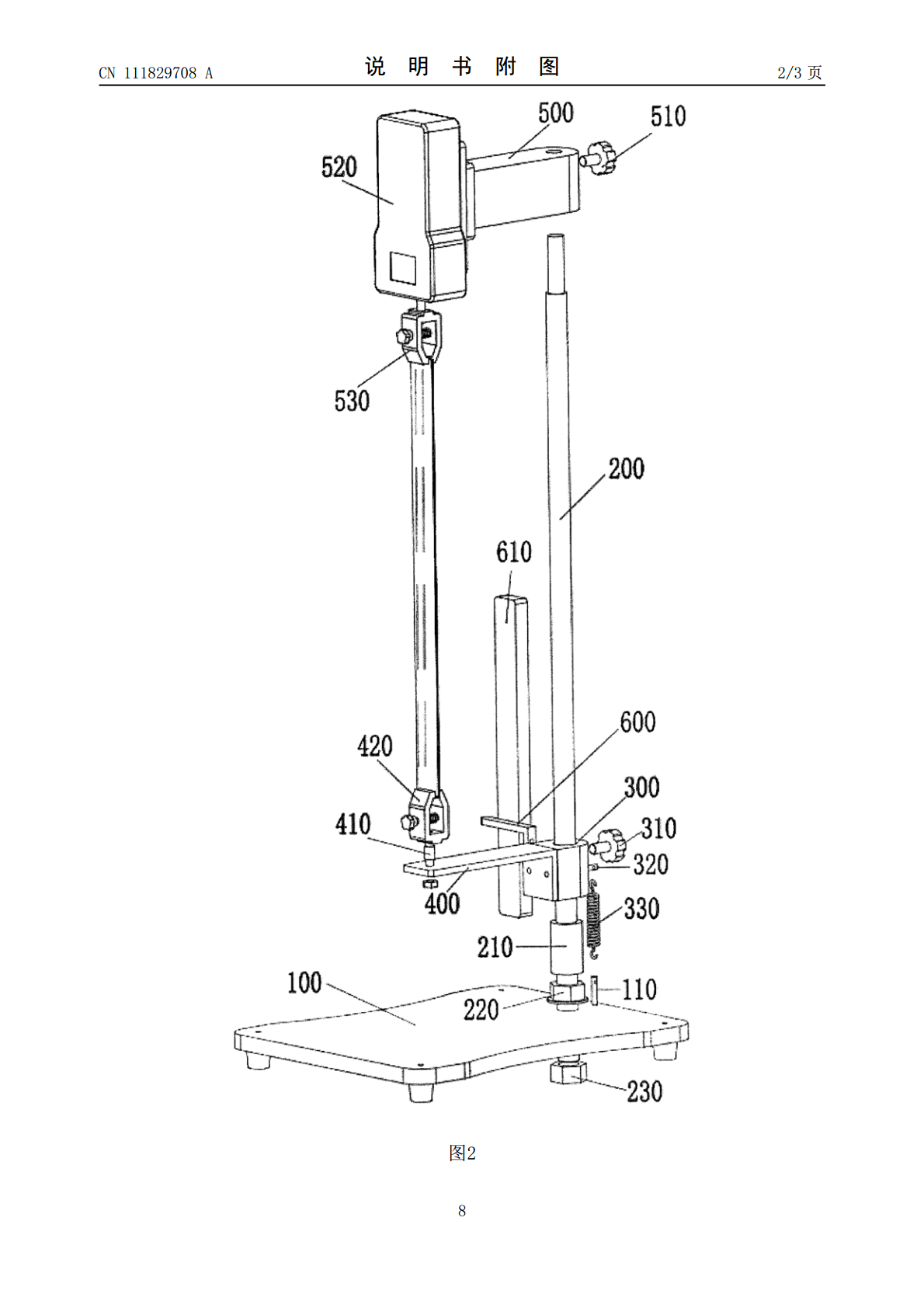

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111829708A(43)申请公布日2020.10.27(21)申请号201910306196.X(22)申请日2019.04.13(71)申请人英氏控股集团股份有限公司地址410000湖南省长沙市芙蓉区隆平高科技园隆园五路6号1栋6楼(72)发明人马文斌戴志勇贺彬(51)Int.Cl.G01L5/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种纸尿裤橡筋张力检测系统及方法(57)摘要本发明公开了一次性卫生用品测试装置技术领域的一种纸尿裤橡筋张力检测系统，包括底座，底座的顶壁后部螺接有弹簧竖向连接杆，底座的顶壁中部卡接有主杆，主杆的外壁下部套接有滑块，滑块的右壁上部螺接有第一梅花手柄，滑块的右壁下部螺接有弹簧横向连接杆，弹簧横向连接杆的下部卡接有弹簧，滑块的左壁螺接有夹具固定板，夹具固定板的顶壁左部螺接有螺纹连接杆，螺纹连接杆的外部顶端螺接有下夹具，主杆的外壁顶端套接有连接板，连接板的右壁螺接有第二梅花手柄，连接板的左壁螺接有数显推拉力计，数显推拉力计的底壁螺接有上夹具，滑块的后壁螺接有指针，底座的顶壁中部设置有标尺板，本装置操作简单，检测效率、适用性高。CN111829708ACN111829708A权利要求书1/1页1.一种纸尿裤橡筋张力检测系统，其特征在于：包括底座(100)，所述底座(100)的顶壁后部螺接有弹簧竖向连接杆(110)，所述底座(100)的顶壁中部卡接有主杆(200)，所述主杆(200)的外壁下部套接有滑块(300)，所述滑块(300)的右壁上部螺接有第一梅花手柄(310)，所述第一梅花手柄(310)的左端贯穿滑块(300)的右壁，所述第一梅花手柄(310)的左端与主杆(200)的右壁接触，所述滑块(300)的右壁下部螺接有弹簧横向连接杆(320)，所述弹簧横向连接杆(320)的下部卡接有弹簧(330)，所述弹簧(330)的底端与弹簧竖向连接杆(110)的顶端卡接，所述滑块(300)的左壁螺接有夹具固定板(400)，所述夹具固定板(400)的顶壁左部螺接有螺纹连接杆(410)，所述螺纹连接杆(410)的外部顶端螺接有下夹具(420)，所述主杆(200)的外壁顶端套接有连接板(500)，所述连接板(500)的右壁螺接有第二梅花手柄(510)，所述第二梅花手柄(510)的左端贯穿连接板(500)的右壁，所述第二梅花手柄(510)的左端与主杆(200)的右壁接触，所述连接板(500)的左壁螺接有数显推拉力计(520)，所述数显推拉力计(520)的底壁螺接有上夹具(530)，所述滑块(300)的后壁螺接有指针(600)，所述底座(100)的顶壁中部设置有标尺板(610)，所述指针(600)的后端位于标尺板(610)的前部。2.根据权利要求1所述的一种纸尿裤橡筋张力检测系统，其特征在于：所述主杆(200)的外壁下部分别螺接有法兰螺母(220)和锁紧螺母(230)。3.根据权利要求2所述的一种纸尿裤橡筋张力检测系统，其特征在于：所述法兰螺母(220)的底壁和锁紧螺母(230)的顶壁分别与底座(100)的顶壁和底壁接触。4.根据权利要求1所述的一种纸尿裤橡筋张力检测系统，其特征在于：所述主杆(200)的外壁下部套接有橡胶减震柱(210)。5.一种如权利1-4中任一项所述的一种纸尿裤橡筋张力检测方法，其特征在于，该方法包括以下步骤：步骤一：将被测材料的一端放置在上夹具(520)的内腔，拧转上夹具(520)外壁螺杆，使得上夹具(520)将被测材料的端部紧密夹持；步骤二：拧转第一梅花手柄(310)，使得第一梅花手柄(310)的端部与主杆(200)的外壁分离，移动滑块(300)上升，直至上夹具(520)与下夹具(420)之间的直线距离小于被测材料的长度，拧转第一梅花手柄(310)，使得第一梅花手柄(310)的端部与主杆(200)的外壁紧密接触，将被测材料的一端放置在下夹具(420)的内腔，拧转下夹具(420)外壁螺杆，使得下夹具(420)将被测材料的端部紧密夹持；步骤三：拧转第一梅花手柄(310)，使得第一梅花手柄(310)的端部与主杆(200)的外壁分离，移动滑块(300)下降，滑块(300)的下降带动指针(600)的下降，直至指针(600)对其标尺板(610)上设有的回缩比例值，按测试需要落至相应区间，拧转拧转第一梅花手柄(310)，使得第一梅花手柄(310)的端部与主杆(200)的外壁紧密接触；步骤四：读取数显推拉力计(520)显示的数值，当前数值为该待测材料当前长度段张力大小。2CN111829708A说明书1/4页一种纸尿裤橡筋张力检测系统及方法技术领域[0001]本发明公开了一种纸尿裤橡筋张力检测系统及方法，具
