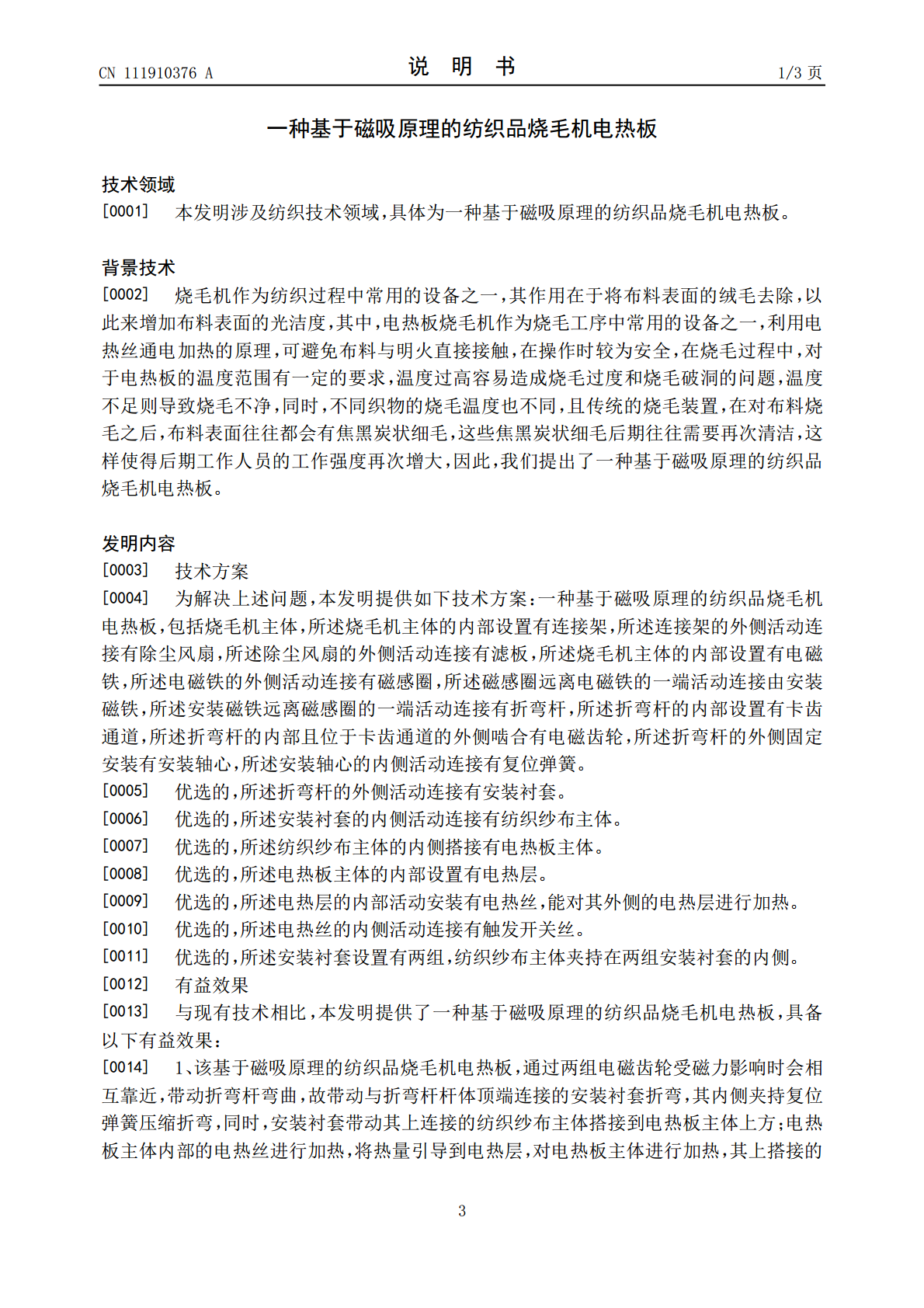

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111910376A(43)申请公布日2020.11.10(21)申请号202010881498.2(22)申请日2020.08.27(71)申请人卢小梅地址543000广西壮族自治区梧州市蝶山区夏郢镇双峒村扶明组12号(72)发明人卢小梅(51)Int.Cl.D06C9/04(2006.01)D06G1/00(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种基于磁吸原理的纺织品烧毛机电热板(57)摘要本发明涉及纺织技术领域，且公开了一种基于磁吸原理的纺织品烧毛机电热板，包括烧毛机主体，烧毛机主体的内部设置有连接架，连接架的外侧活动连接有除尘风扇，除尘风扇的外侧活动连接有滤板，烧毛机主体的内部设置有电磁铁，电磁铁的外侧活动连接有磁感圈，磁感圈远离电磁铁的一端活动连接由安装磁铁，安装磁铁远离磁感圈的一端活动连接有折弯杆，折弯杆的内部设置有卡齿通道，折弯杆的内部且位于卡齿通道的外侧啮合有电磁齿轮。该基于磁吸原理的纺织品烧毛机电热板，通过除尘风扇工作，产生风力，风流继而从滤板吹到纺织纱布主体上，将其上被电热板主体灼烧的纺织纱布主体灼烧后的焦黑炭状细毛吹落，避免后续清理的麻烦。CN111910376ACN111910376A权利要求书1/1页1.一种基于磁吸原理的纺织品烧毛机电热板，包括烧毛机主体(1)，其特征在于：所述烧毛机主体(1)的内部设置有连接架(2)，所述连接架(2)的外侧活动连接有除尘风扇(3)，所述除尘风扇(3)的外侧活动连接有滤板(4)，所述烧毛机主体(1)的内部设置有电磁铁(5)，所述电磁铁(5)的外侧活动连接有磁感圈(6)，所述磁感圈(6)远离电磁铁(5)的一端活动连接由安装磁铁(7)，所述安装磁铁(7)远离磁感圈(6)的一端活动连接有折弯杆(8)，所述折弯杆(8)的内部设置有卡齿通道(9)，所述折弯杆(8)的内部且位于卡齿通道(9)的外侧啮合有电磁齿轮(10)，所述折弯杆(8)的外侧固定安装有安装轴心(11)，所述安装轴心(11)的内侧活动连接有复位弹簧(12)。2.根据权利要求1所述的一种基于磁吸原理的纺织品烧毛机电热板，其特征在于：所述折弯杆(8)的外侧活动连接有安装衬套(13)。3.根据权利要求2所述的一种基于磁吸原理的纺织品烧毛机电热板，其特征在于：所述安装衬套(13)的内侧活动连接有纺织纱布主体(14)。4.根据权利要求3所述的一种基于磁吸原理的纺织品烧毛机电热板，其特征在于：所述纺织纱布主体(14)的内侧搭接有电热板主体(15)。5.根据权利要求4所述的一种基于磁吸原理的纺织品烧毛机电热板，其特征在于：所述电热板主体(15)的内部设置有电热层(16)。6.根据权利要求5所述的一种基于磁吸原理的纺织品烧毛机电热板，其特征在于：所述电热层(16)的内部活动安装有电热丝(17)。7.根据权利要求6所述的一种基于磁吸原理的纺织品烧毛机电热板，其特征在于：所述电热丝(17)的内侧活动连接有触发开关丝(18)。8.根据权利要求2所述的一种基于磁吸原理的纺织品烧毛机电热板，其特征在于：所述安装衬套(13)设置有两组，纺织纱布主体(14)夹持在两组安装衬套(13)的内侧。2CN111910376A说明书1/3页一种基于磁吸原理的纺织品烧毛机电热板技术领域[0001]本发明涉及纺织技术领域，具体为一种基于磁吸原理的纺织品烧毛机电热板。背景技术[0002]烧毛机作为纺织过程中常用的设备之一，其作用在于将布料表面的绒毛去除，以此来增加布料表面的光洁度，其中，电热板烧毛机作为烧毛工序中常用的设备之一，利用电热丝通电加热的原理，可避免布料与明火直接接触，在操作时较为安全，在烧毛过程中，对于电热板的温度范围有一定的要求，温度过高容易造成烧毛过度和烧毛破洞的问题，温度不足则导致烧毛不净，同时，不同织物的烧毛温度也不同，且传统的烧毛装置，在对布料烧毛之后，布料表面往往都会有焦黑炭状细毛，这些焦黑炭状细毛后期往往需要再次清洁，这样使得后期工作人员的工作强度再次增大，因此，我们提出了一种基于磁吸原理的纺织品烧毛机电热板。发明内容[0003]技术方案[0004]为解决上述问题，本发明提供如下技术方案：一种基于磁吸原理的纺织品烧毛机电热板，包括烧毛机主体，所述烧毛机主体的内部设置有连接架，所述连接架的外侧活动连接有除尘风扇，所述除尘风扇的外侧活动连接有滤板，所述烧毛机主体的内部设置有电磁铁，所述电磁铁的外侧活动连接有磁感圈，所述磁感圈远离电磁铁的一端活动连接由安装磁铁，所述安装磁铁远离磁感圈的一端活动连接有折弯杆，所述折弯杆的内部设置有卡齿通道，所述折弯杆的内部且位于卡齿通道的外侧啮合有电磁齿轮，所述折弯杆的外侧固定安装有安装轴心，所述安装轴心
