一种杨梅采摘器.pdf

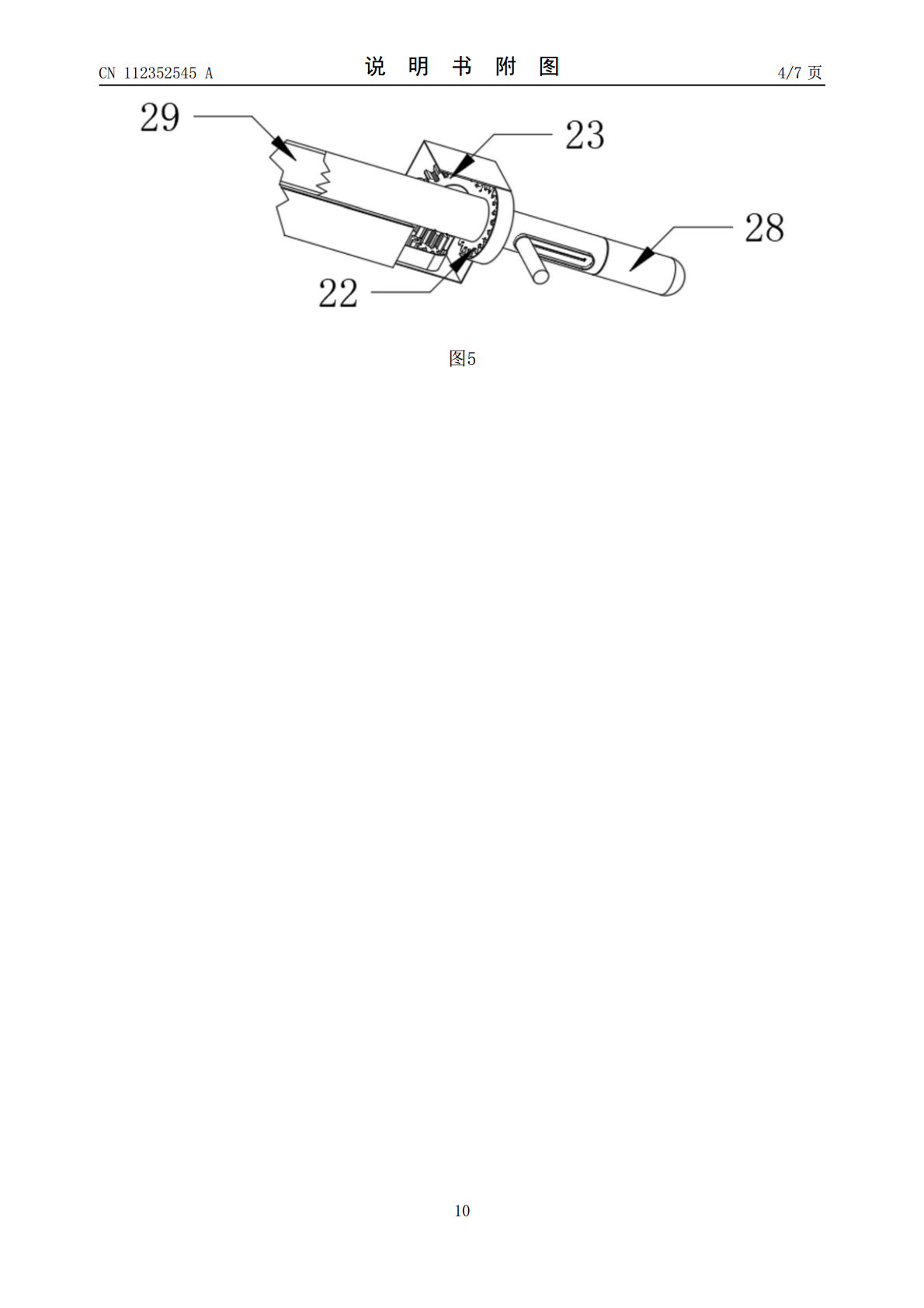

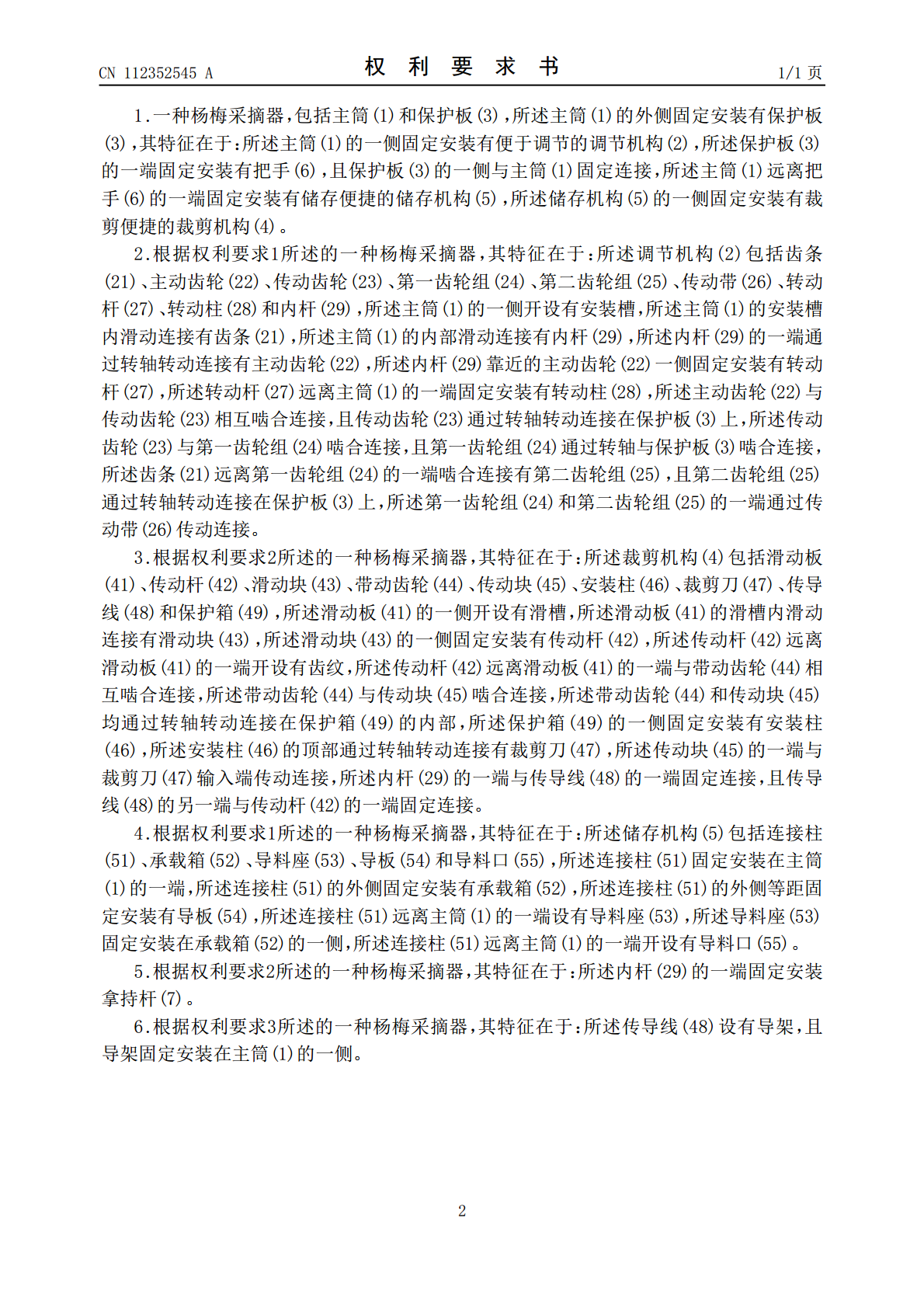

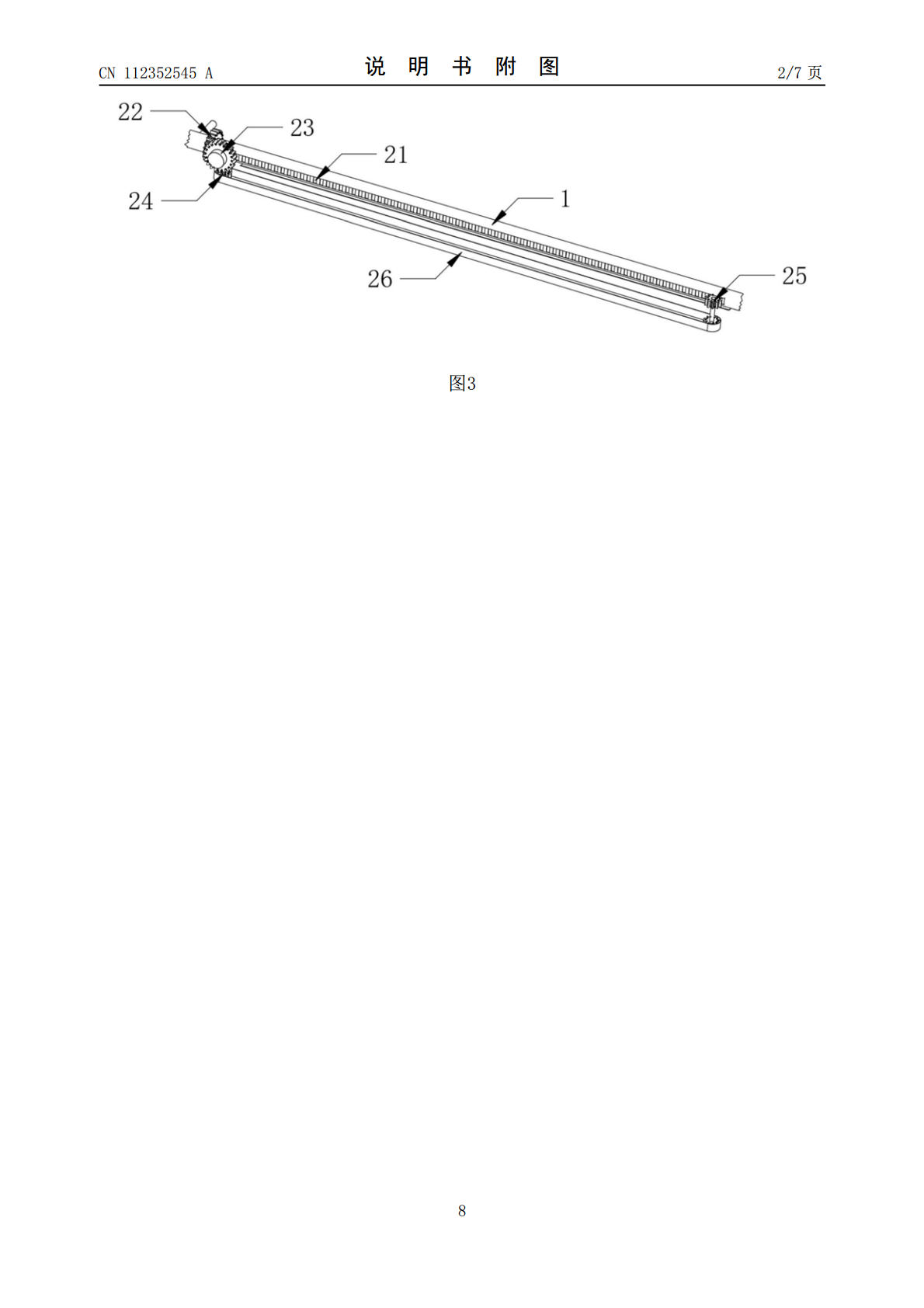

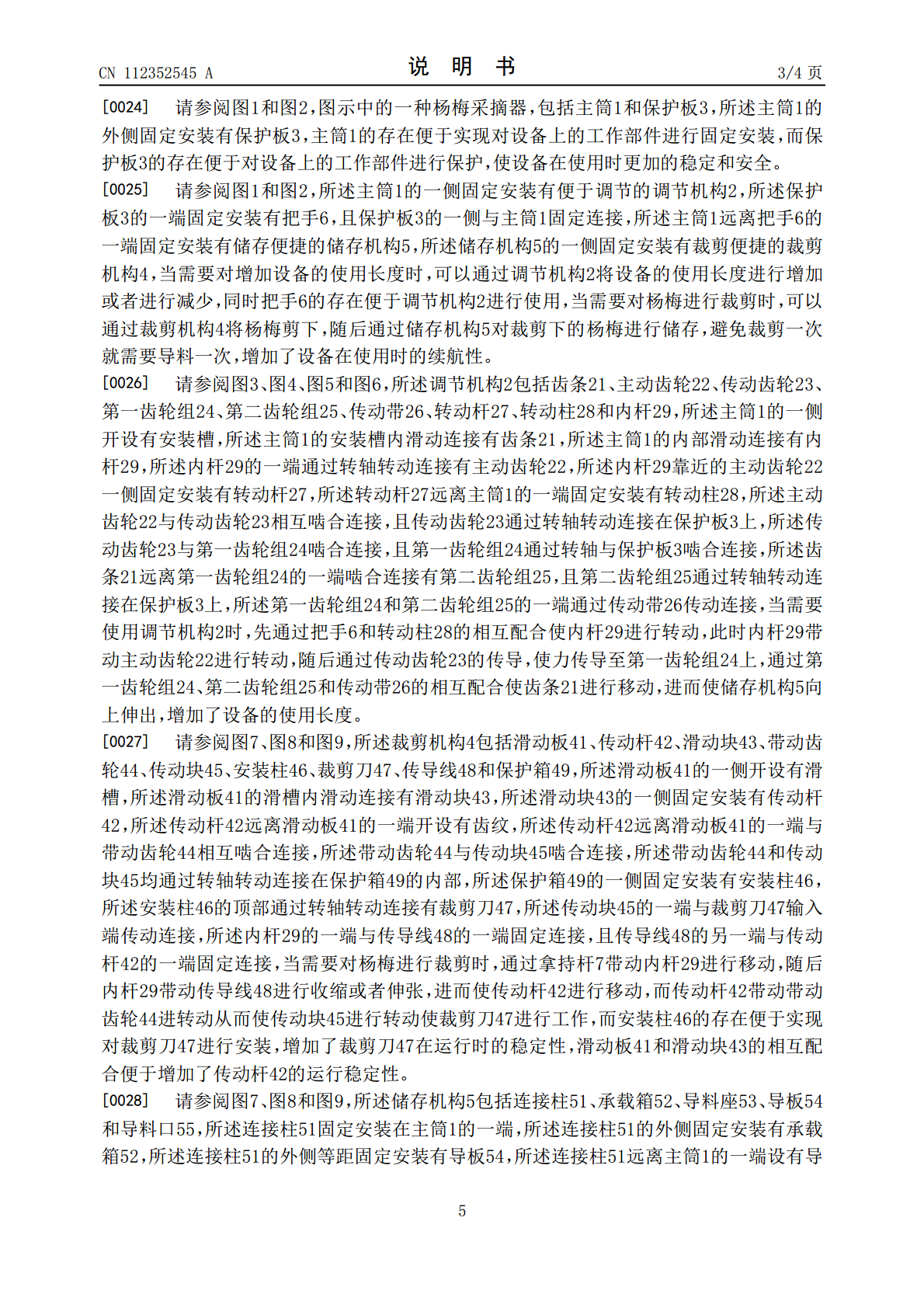

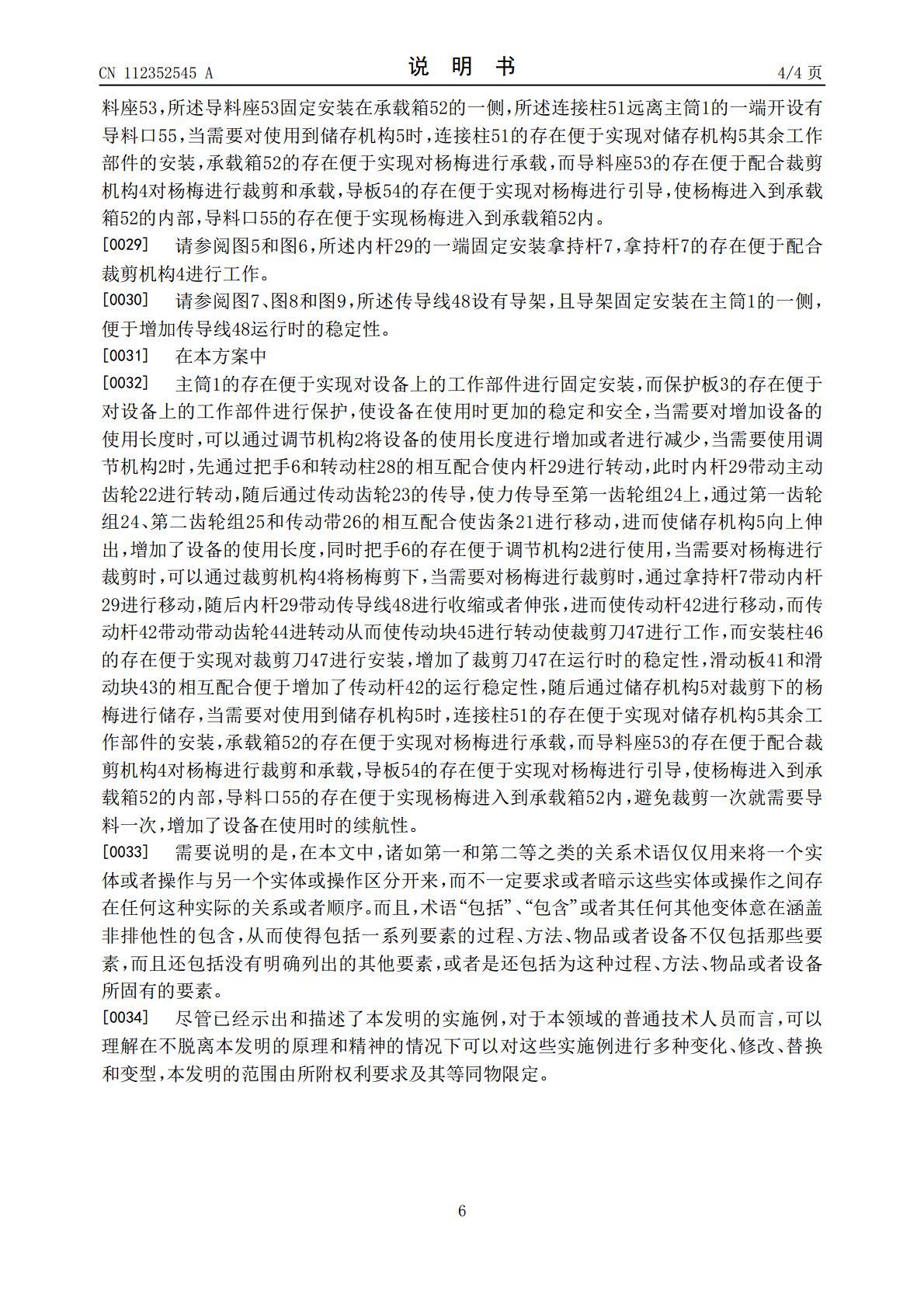

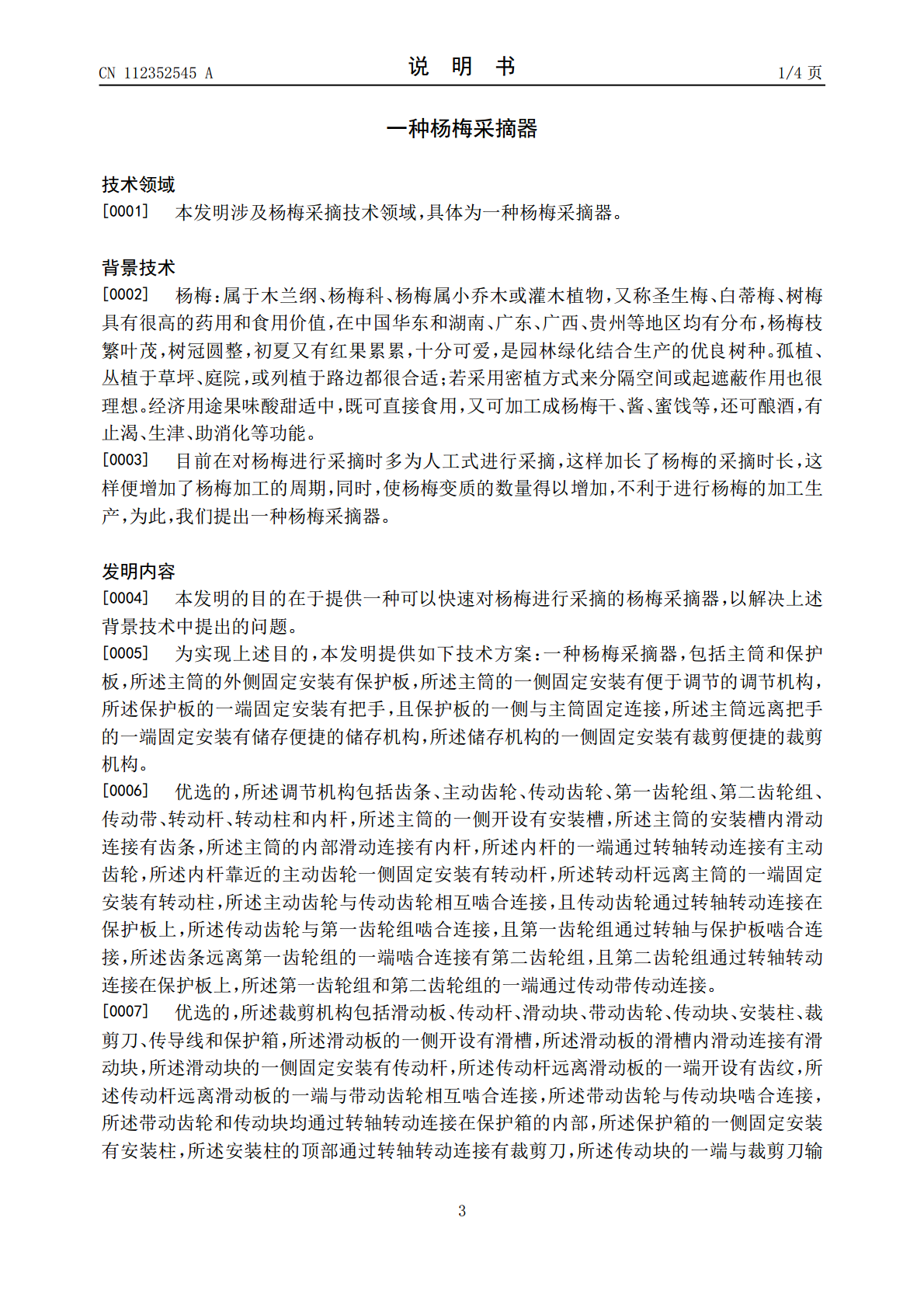

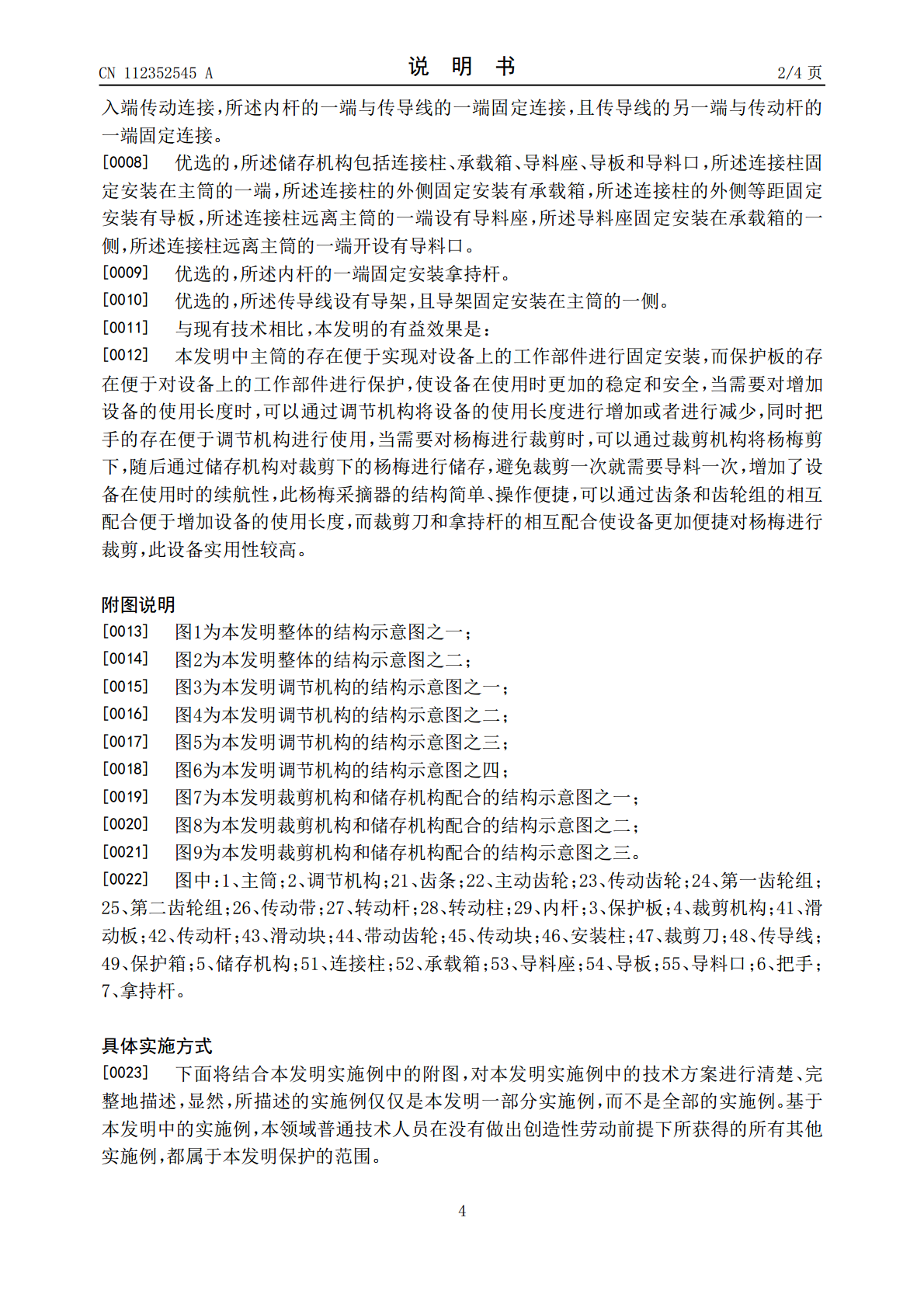

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112352545A(43)申请公布日2021.02.12(21)申请号202011292384.0(22)申请日2020.11.18(71)申请人长沙宁湖机械设备有限公司地址410000湖南省长沙市高新开发区麓云路100号兴工科技园3号栋218室(72)发明人不公告发明人(51)Int.Cl.A01D46/247(2006.01)A01D46/22(2006.01)权利要求书1页说明书4页附图7页(54)发明名称一种杨梅采摘器(57)摘要本发明公开了一种杨梅采摘器，包括主筒和保护板，所述主筒的外侧固定安装有保护板，所述主筒的一侧固定安装有便于调节的调节机构，所述保护板的一端固定安装有把手，且保护板的一侧与主筒固定连接，所述主筒远离把手的一端固定安装有储存便捷的储存机构，所述储存机构的一侧固定安装有裁剪便捷的裁剪机构，所述调节机构包括齿条、主动齿轮、传动齿轮、第一齿轮组、第二齿轮组、传动带、转动杆、转动柱和内杆，所述主筒的一侧开设有安装槽，此杨梅采摘器的结构简单、操作便捷，可以通过齿条和齿轮组的相互配合便于增加设备的使用长度，而裁剪刀和拿持杆的相互配合使设备更加便捷对杨梅进行裁剪，此设备实用性较高。CN112352545ACN112352545A权利要求书1/1页1.一种杨梅采摘器，包括主筒(1)和保护板(3)，所述主筒(1)的外侧固定安装有保护板(3)，其特征在于：所述主筒(1)的一侧固定安装有便于调节的调节机构(2)，所述保护板(3)的一端固定安装有把手(6)，且保护板(3)的一侧与主筒(1)固定连接，所述主筒(1)远离把手(6)的一端固定安装有储存便捷的储存机构(5)，所述储存机构(5)的一侧固定安装有裁剪便捷的裁剪机构(4)。2.根据权利要求1所述的一种杨梅采摘器，其特征在于：所述调节机构(2)包括齿条(21)、主动齿轮(22)、传动齿轮(23)、第一齿轮组(24)、第二齿轮组(25)、传动带(26)、转动杆(27)、转动柱(28)和内杆(29)，所述主筒(1)的一侧开设有安装槽，所述主筒(1)的安装槽内滑动连接有齿条(21)，所述主筒(1)的内部滑动连接有内杆(29)，所述内杆(29)的一端通过转轴转动连接有主动齿轮(22)，所述内杆(29)靠近的主动齿轮(22)一侧固定安装有转动杆(27)，所述转动杆(27)远离主筒(1)的一端固定安装有转动柱(28)，所述主动齿轮(22)与传动齿轮(23)相互啮合连接，且传动齿轮(23)通过转轴转动连接在保护板(3)上，所述传动齿轮(23)与第一齿轮组(24)啮合连接，且第一齿轮组(24)通过转轴与保护板(3)啮合连接，所述齿条(21)远离第一齿轮组(24)的一端啮合连接有第二齿轮组(25)，且第二齿轮组(25)通过转轴转动连接在保护板(3)上，所述第一齿轮组(24)和第二齿轮组(25)的一端通过传动带(26)传动连接。3.根据权利要求2所述的一种杨梅采摘器，其特征在于：所述裁剪机构(4)包括滑动板(41)、传动杆(42)、滑动块(43)、带动齿轮(44)、传动块(45)、安装柱(46)、裁剪刀(47)、传导线(48)和保护箱(49)，所述滑动板(41)的一侧开设有滑槽，所述滑动板(41)的滑槽内滑动连接有滑动块(43)，所述滑动块(43)的一侧固定安装有传动杆(42)，所述传动杆(42)远离滑动板(41)的一端开设有齿纹，所述传动杆(42)远离滑动板(41)的一端与带动齿轮(44)相互啮合连接，所述带动齿轮(44)与传动块(45)啮合连接，所述带动齿轮(44)和传动块(45)均通过转轴转动连接在保护箱(49)的内部，所述保护箱(49)的一侧固定安装有安装柱(46)，所述安装柱(46)的顶部通过转轴转动连接有裁剪刀(47)，所述传动块(45)的一端与裁剪刀(47)输入端传动连接，所述内杆(29)的一端与传导线(48)的一端固定连接，且传导线(48)的另一端与传动杆(42)的一端固定连接。4.根据权利要求1所述的一种杨梅采摘器，其特征在于：所述储存机构(5)包括连接柱(51)、承载箱(52)、导料座(53)、导板(54)和导料口(55)，所述连接柱(51)固定安装在主筒(1)的一端，所述连接柱(51)的外侧固定安装有承载箱(52)，所述连接柱(51)的外侧等距固定安装有导板(54)，所述连接柱(51)远离主筒(1)的一端设有导料座(53)，所述导料座(53)固定安装在承载箱(52)的一侧，所述连接柱(51)远离主筒(1)的一端开设有导料口(55)。5.根据权利要求2所述的一种杨梅采摘器，其特征在于：所述内杆(29)的一端固定安装拿持杆(7)。6.根据权利要求3所述的一种杨梅采摘器，其特征在于：所述传导线(
