—种用于中药材加工的回转型真空干燥设备.pdf

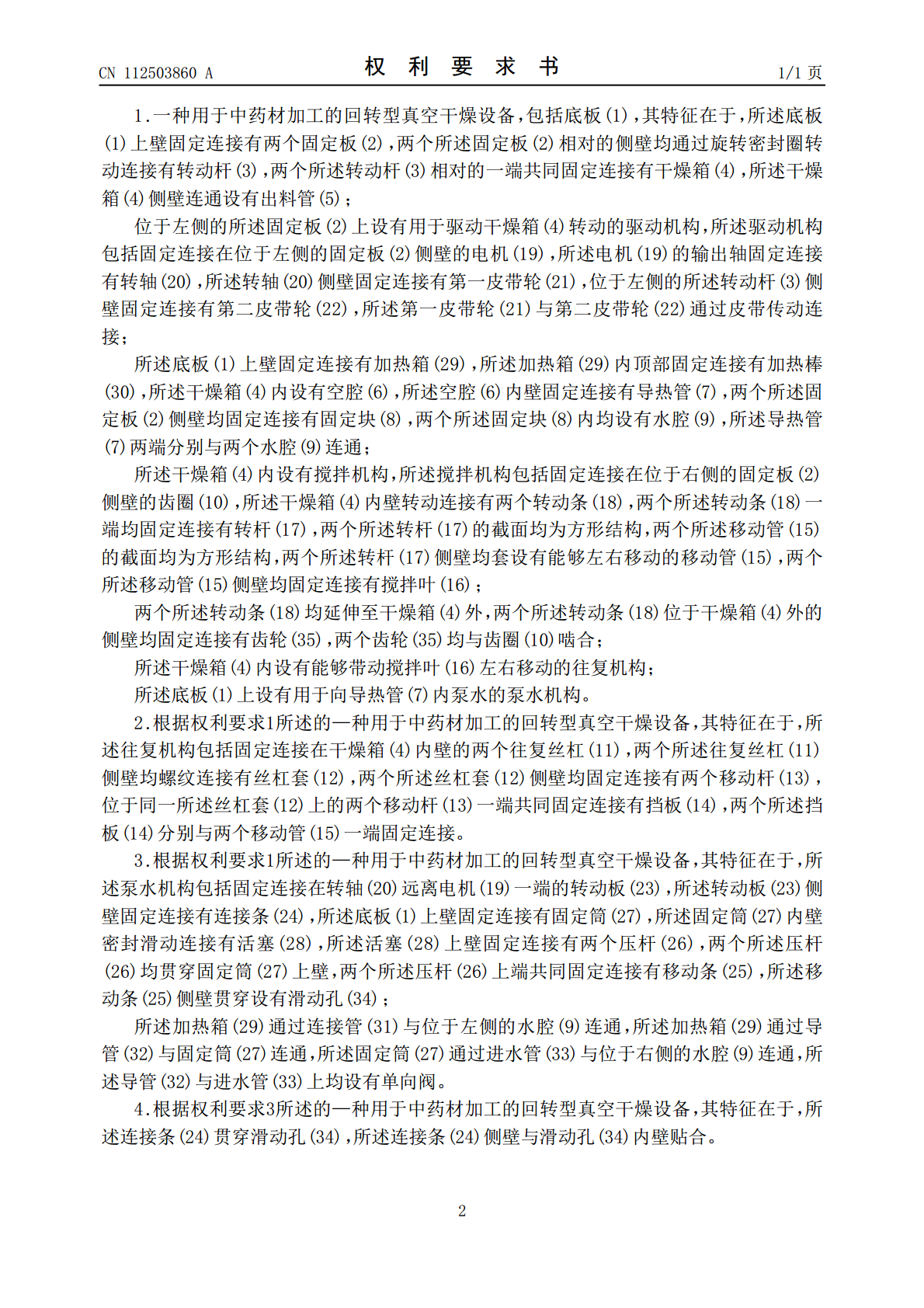

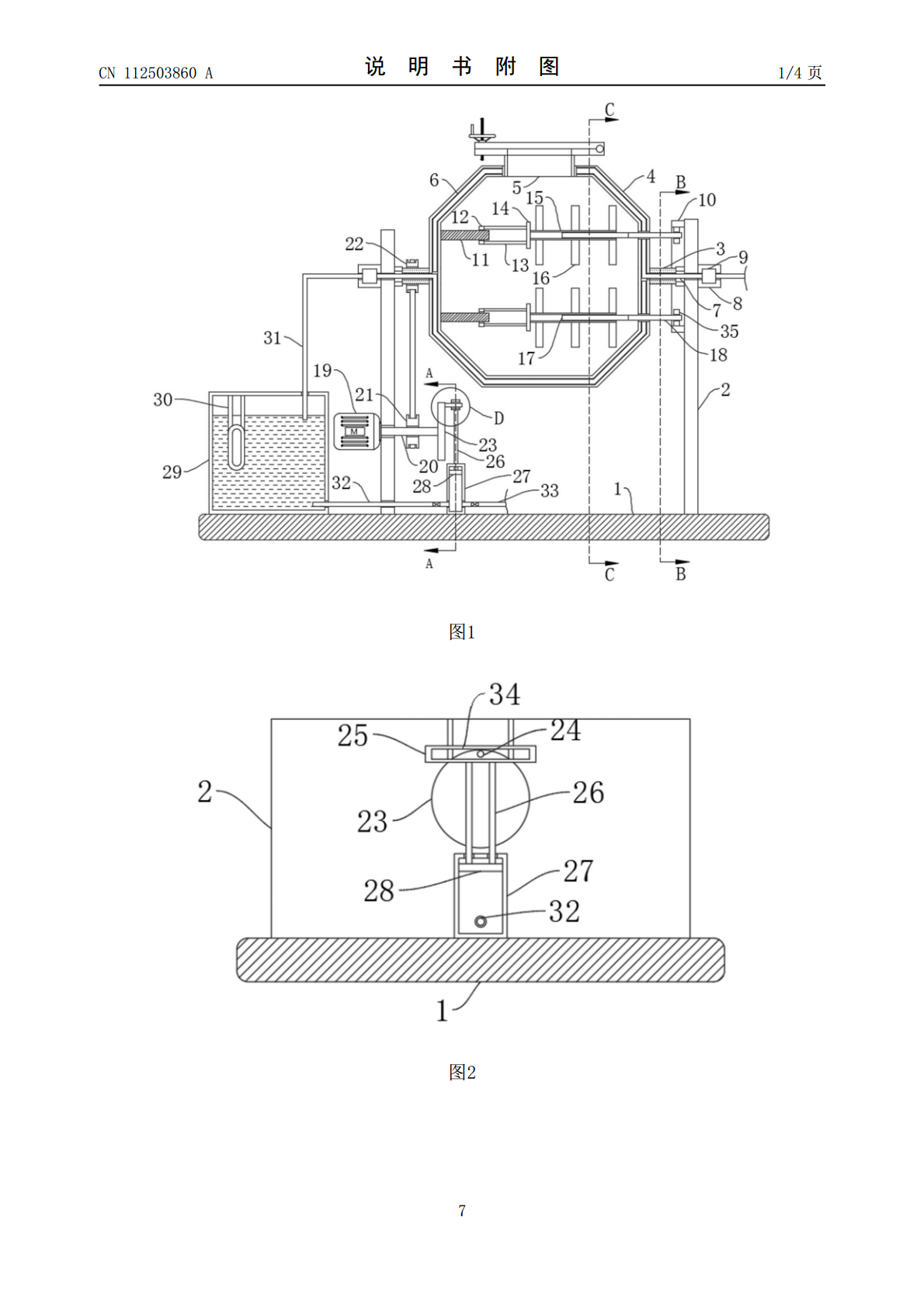

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112503860A(43)申请公布日2021.03.16(21)申请号202011388245.8(22)申请日2020.12.01(71)申请人吴后梅地址238000安徽省合肥市巢湖市长江西路2号(72)发明人吴后梅(51)Int.Cl.F26B5/04(2006.01)F26B11/04(2006.01)F26B23/10(2006.01)F26B25/00(2006.01)F26B25/02(2006.01)F26B25/04(2006.01)F26B25/12(2006.01)F26B25/16(2006.01)权利要求书1页说明书4页附图4页(54)发明名称—种用于中药材加工的回转型真空干燥设备(57)摘要本发明公开了—种用于中药材加工的回转型真空干燥设备，包括底板，所述底板上壁固定连接有两个固定板，两个所述固定板相对的侧壁均通过旋转密封圈转动连接有转动杆，两个所述转动杆相对的一端共同固定连接有干燥箱，所述干燥箱侧壁连通设有出料管。本发明结构设计合理，使得中药在干燥箱内运动的更加剧烈，使得中药能够均匀受热,且能够从多个角度搅拌中药，从而进一步提高中药在干燥箱内的运动幅度，提高了该装置的干燥效果，还能节省该装置的成本。CN112503860ACN112503860A权利要求书1/1页1.一种用于中药材加工的回转型真空干燥设备，包括底板(1)，其特征在于，所述底板(1)上壁固定连接有两个固定板(2)，两个所述固定板(2)相对的侧壁均通过旋转密封圈转动连接有转动杆(3)，两个所述转动杆(3)相对的一端共同固定连接有干燥箱(4)，所述干燥箱(4)侧壁连通设有出料管(5)；位于左侧的所述固定板(2)上设有用于驱动干燥箱(4)转动的驱动机构，所述驱动机构包括固定连接在位于左侧的固定板(2)侧壁的电机(19)，所述电机(19)的输出轴固定连接有转轴(20)，所述转轴(20)侧壁固定连接有第一皮带轮(21)，位于左侧的所述转动杆(3)侧壁固定连接有第二皮带轮(22)，所述第一皮带轮(21)与第二皮带轮(22)通过皮带传动连接；所述底板(1)上壁固定连接有加热箱(29)，所述加热箱(29)内顶部固定连接有加热棒(30)，所述干燥箱(4)内设有空腔(6)，所述空腔(6)内壁固定连接有导热管(7)，两个所述固定板(2)侧壁均固定连接有固定块(8)，两个所述固定块(8)内均设有水腔(9)，所述导热管(7)两端分别与两个水腔(9)连通；所述干燥箱(4)内设有搅拌机构，所述搅拌机构包括固定连接在位于右侧的固定板(2)侧壁的齿圈(10)，所述干燥箱(4)内壁转动连接有两个转动条(18)，两个所述转动条(18)一端均固定连接有转杆(17)，两个所述转杆(17)的截面均为方形结构，两个所述移动管(15)的截面均为方形结构，两个所述转杆(17)侧壁均套设有能够左右移动的移动管(15)，两个所述移动管(15)侧壁均固定连接有搅拌叶(16)；两个所述转动条(18)均延伸至干燥箱(4)外，两个所述转动条(18)位于干燥箱(4)外的侧壁均固定连接有齿轮(35)，两个齿轮(35)均与齿圈(10)啮合；所述干燥箱(4)内设有能够带动搅拌叶(16)左右移动的往复机构；所述底板(1)上设有用于向导热管(7)内泵水的泵水机构。2.根据权利要求1所述的—种用于中药材加工的回转型真空干燥设备，其特征在于，所述往复机构包括固定连接在干燥箱(4)内壁的两个往复丝杠(11)，两个所述往复丝杠(11)侧壁均螺纹连接有丝杠套(12)，两个所述丝杠套(12)侧壁均固定连接有两个移动杆(13)，位于同一所述丝杠套(12)上的两个移动杆(13)一端共同固定连接有挡板(14)，两个所述挡板(14)分别与两个移动管(15)一端固定连接。3.根据权利要求1所述的—种用于中药材加工的回转型真空干燥设备，其特征在于，所述泵水机构包括固定连接在转轴(20)远离电机(19)一端的转动板(23)，所述转动板(23)侧壁固定连接有连接条(24)，所述底板(1)上壁固定连接有固定筒(27)，所述固定筒(27)内壁密封滑动连接有活塞(28)，所述活塞(28)上壁固定连接有两个压杆(26)，两个所述压杆(26)均贯穿固定筒(27)上壁，两个所述压杆(26)上端共同固定连接有移动条(25)，所述移动条(25)侧壁贯穿设有滑动孔(34)；所述加热箱(29)通过连接管(31)与位于左侧的水腔(9)连通，所述加热箱(29)通过导管(32)与固定筒(27)连通，所述固定筒(27)通过进水管(33)与位于右侧的水腔(9)连通，所述导管(32)与进水管(33)上均设有单向阀。4.根据权利要求3所述的—种用于中药材加工的回转型真空干燥设备，其特征在于
