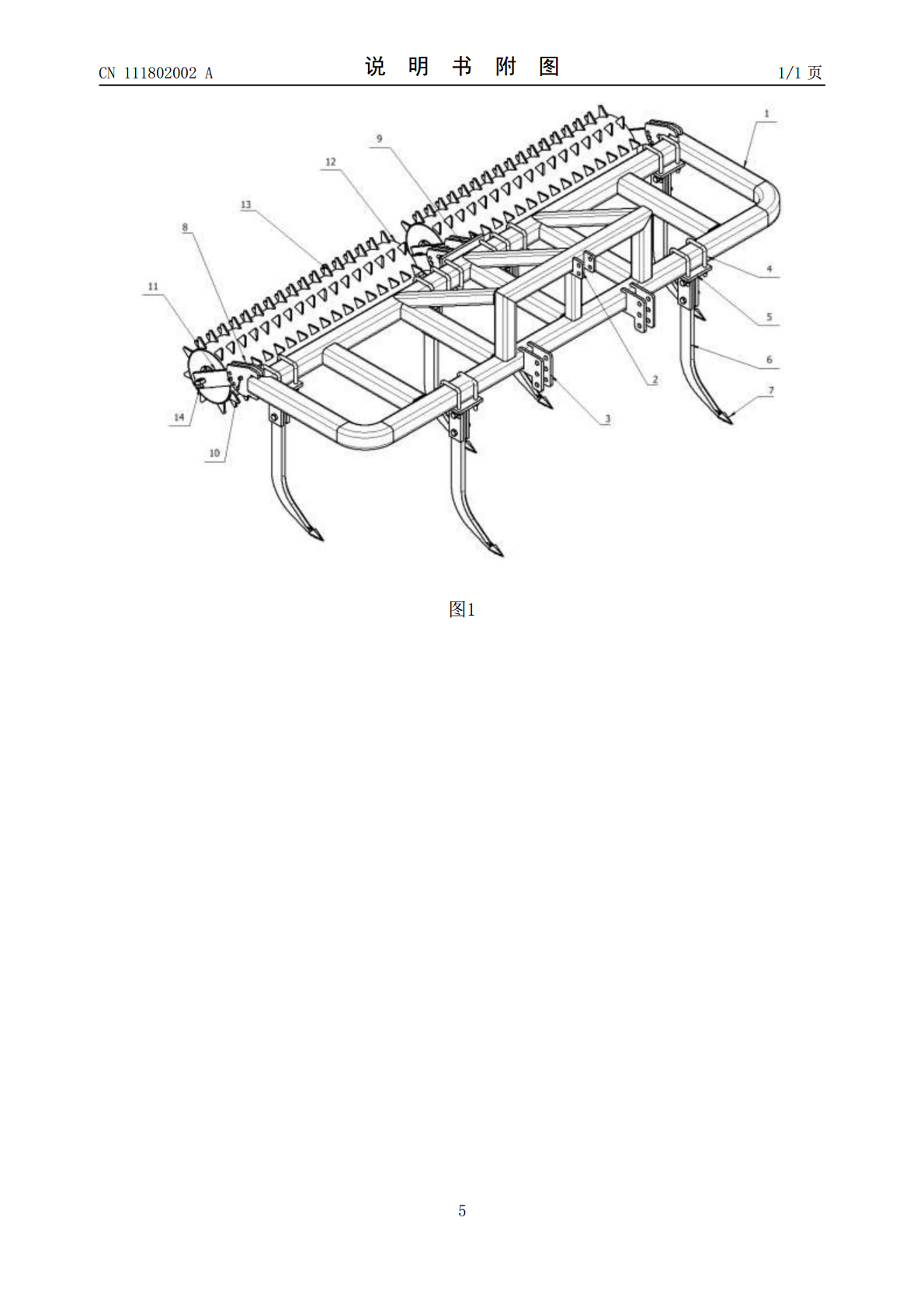

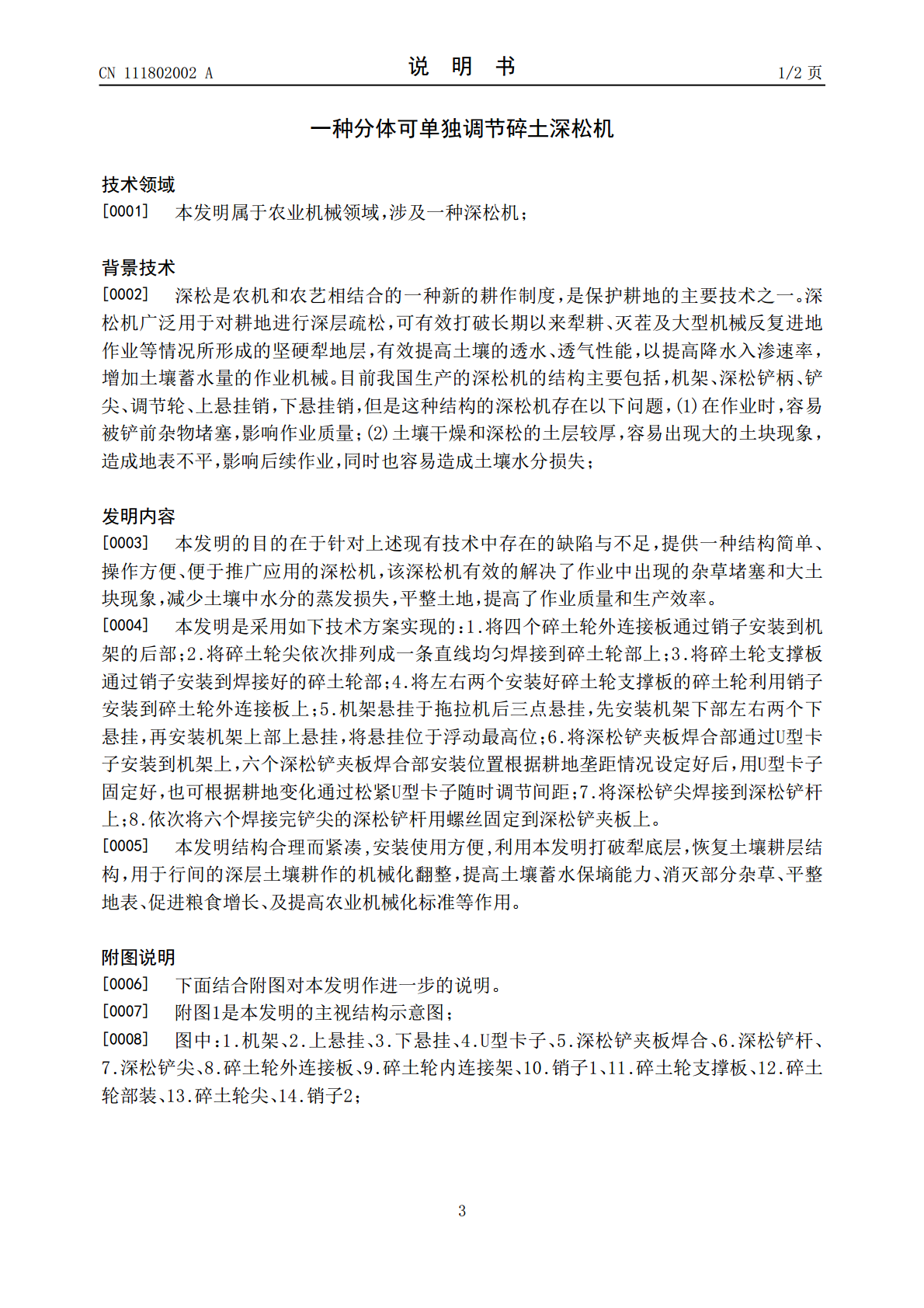

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111802002A(43)申请公布日2020.10.23(21)申请号201910283459.X(22)申请日2019.04.10(71)申请人长春市农业机械研究院地址130062吉林省长春市绿园区青年路2085号(72)发明人初小兵于猛王利斌张维安王文强由莉莉董永鹭吴振宇段小惠苏双屹(51)Int.Cl.A01B49/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种分体可单独调节碎土深松机(57)摘要本发明专利提供了一种分体可单独调节碎土深松机，针对在深松时在土壤干燥和深松的土层较厚情况下，避免出现大的土块现象，造成地表不平，影响后续作业，造成土壤水分损失；该专利结构合理而紧凑,包括机架、上悬挂、下悬挂、U型卡子、深松铲夹板焊合、深松铲杆、深松铲尖、碎土轮外连接板、碎土轮内连接架、销子1、碎土轮支撑板、碎土轮部装、碎土轮尖、销子2；本发明与拖拉机后悬挂连接，作业时根据深松深度的要求，由悬挂系统控制机具的升降，本发明的各个工作部件的工作位置可根据深松垄距位置进行调节，在拖拉机的带动下机具不断前进，深松铲进行深松，后部碎土轮部装滚动前进，对深松过程中出现的土块进行粉碎镇压作用。CN111802002ACN111802002A权利要求书1/1页1.一种分体可单独调节碎土深松机，包含：机架、深松铲夹板焊合、深松铲杆、深松铲尖、碎土轮外连接板、碎土轮内连接架、碎土轮支撑板、碎土轮部装、碎土轮尖；其特征在于：通过拖拉机后悬挂带动，作业时根据深松深度的要求，由悬挂系统控制机具的升降，本发明的深松铲的工作位置可根据深松垄距位置进行调节，在拖拉机的带动下机具不断前进，深松铲进行深松，后部碎土轮部装滚动前进，对深松过程中出现的土块进行粉碎镇压。2.根据权利要求1所述的一种分体可单独调节碎土深松机，其特征在于：本发明专利碎土轮内连接架位于机架后部中央位置，可单独拆卸，根据碎土镇压要求，可选择是否安装。3.根据权利要求1所述的一种分体可单独调节碎土深松机，其特征在于：本发明专利碎土轮外连接板焊接在机架两端，不可单独拆卸。4.根据权利要求1所述的一种分体可单独调节碎土深松机，其特征在于：本发明专利碎土轮尖焊接在碎土轮部装上，轮周360度范围内8个碎土轮尖成均匀分布，轴线方向两个碎土轮尖距离可根据碎土要求在9厘米至11厘米内调节。2CN111802002A说明书1/2页一种分体可单独调节碎土深松机技术领域[0001]本发明属于农业机械领域，涉及一种深松机；背景技术[0002]深松是农机和农艺相结合的一种新的耕作制度，是保护耕地的主要技术之一。深松机广泛用于对耕地进行深层疏松，可有效打破长期以来犁耕、灭茬及大型机械反复进地作业等情况所形成的坚硬犁地层，有效提高土壤的透水、透气性能，以提高降水入渗速率，增加土壤蓄水量的作业机械。目前我国生产的深松机的结构主要包括，机架、深松铲柄、铲尖、调节轮、上悬挂销，下悬挂销，但是这种结构的深松机存在以下问题，(1)在作业时，容易被铲前杂物堵塞，影响作业质量；(2)土壤干燥和深松的土层较厚，容易出现大的土块现象，造成地表不平，影响后续作业，同时也容易造成土壤水分损失；发明内容[0003]本发明的目的在于针对上述现有技术中存在的缺陷与不足，提供一种结构简单、操作方便、便于推广应用的深松机，该深松机有效的解决了作业中出现的杂草堵塞和大土块现象，减少土壤中水分的蒸发损失，平整土地，提高了作业质量和生产效率。[0004]本发明是采用如下技术方案实现的：1.将四个碎土轮外连接板通过销子安装到机架的后部；2.将碎土轮尖依次排列成一条直线均匀焊接到碎土轮部上；3.将碎土轮支撑板通过销子安装到焊接好的碎土轮部；4.将左右两个安装好碎土轮支撑板的碎土轮利用销子安装到碎土轮外连接板上；5.机架悬挂于拖拉机后三点悬挂，先安装机架下部左右两个下悬挂，再安装机架上部上悬挂，将悬挂位于浮动最高位；6.将深松铲夹板焊合部通过U型卡子安装到机架上，六个深松铲夹板焊合部安装位置根据耕地垄距情况设定好后，用U型卡子固定好，也可根据耕地变化通过松紧U型卡子随时调节间距；7.将深松铲尖焊接到深松铲杆上；8.依次将六个焊接完铲尖的深松铲杆用螺丝固定到深松铲夹板上。[0005]本发明结构合理而紧凑,安装使用方便,利用本发明打破犁底层，恢复土壤耕层结构，用于行间的深层土壤耕作的机械化翻整，提高土壤蓄水保墒能力、消灭部分杂草、平整地表、促进粮食增长、及提高农业机械化标准等作用。附图说明[0006]下面结合附图对本发明作进一步的说明。[0007]附图1是本发明的主视结构示意图；[0008]图中：1.机架、2.上悬挂、3.下悬挂、4.U型卡子、5.深松铲夹板焊合、6
