一种用于耕地、起垄覆膜的农耕设备.pdf

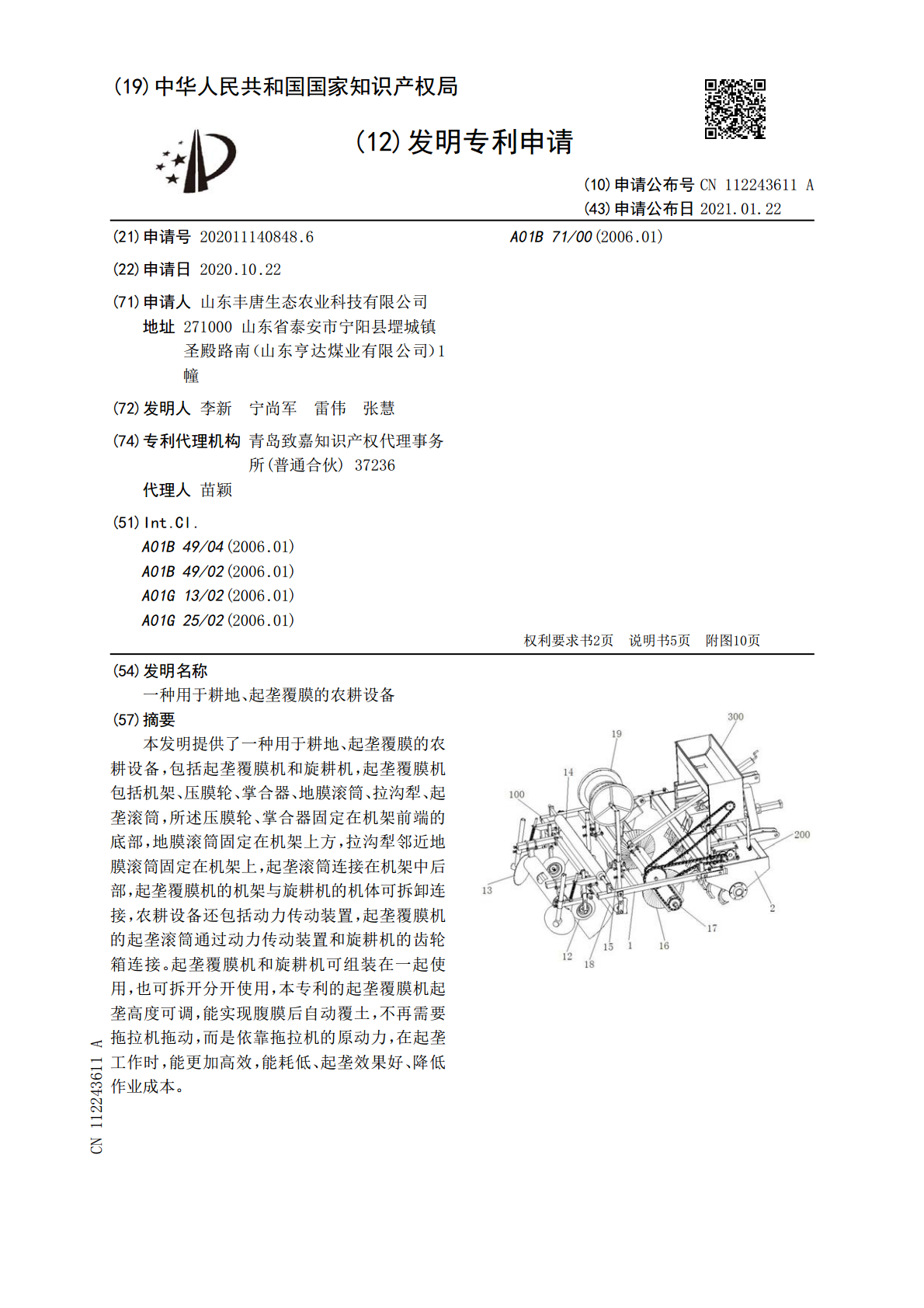

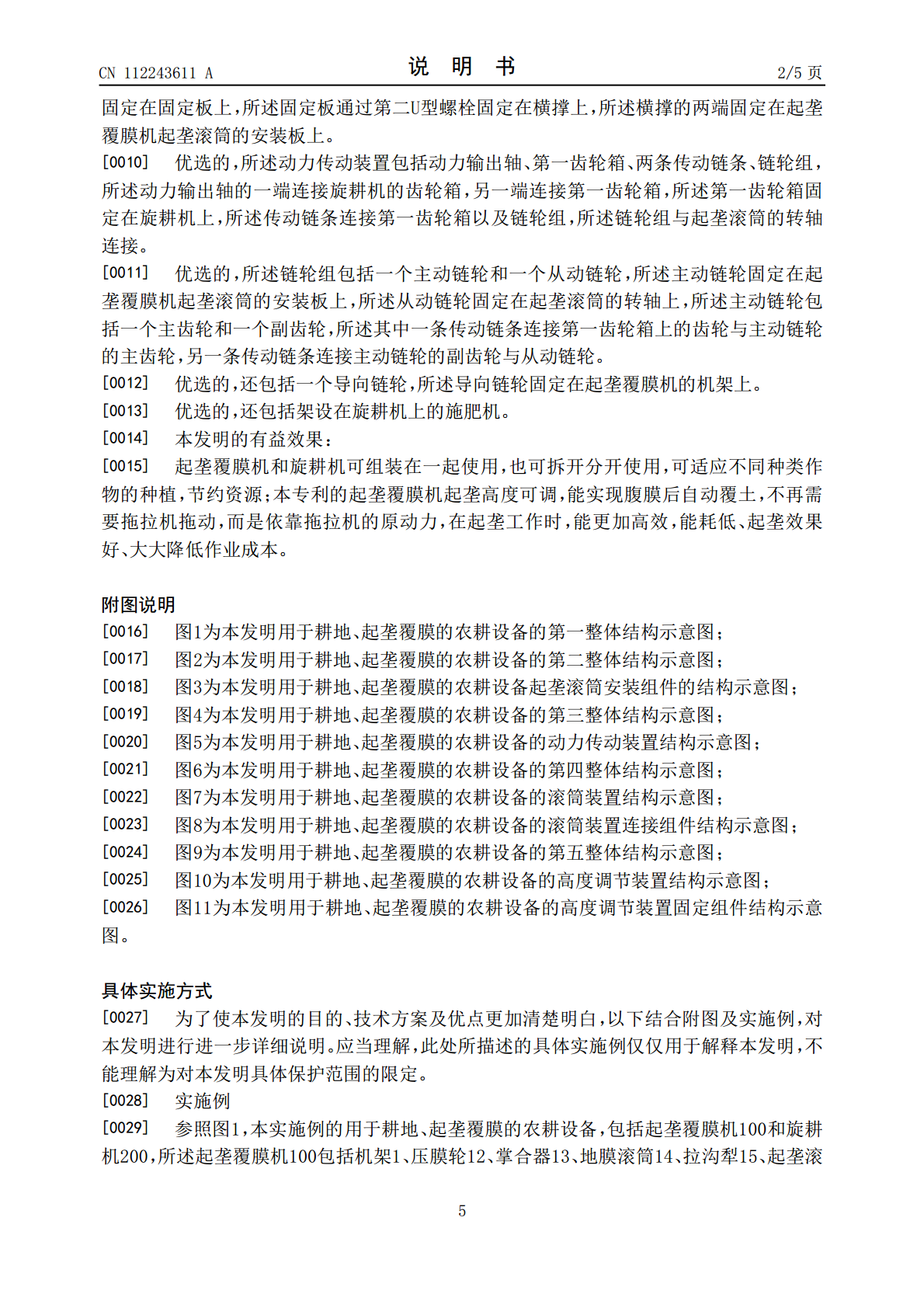

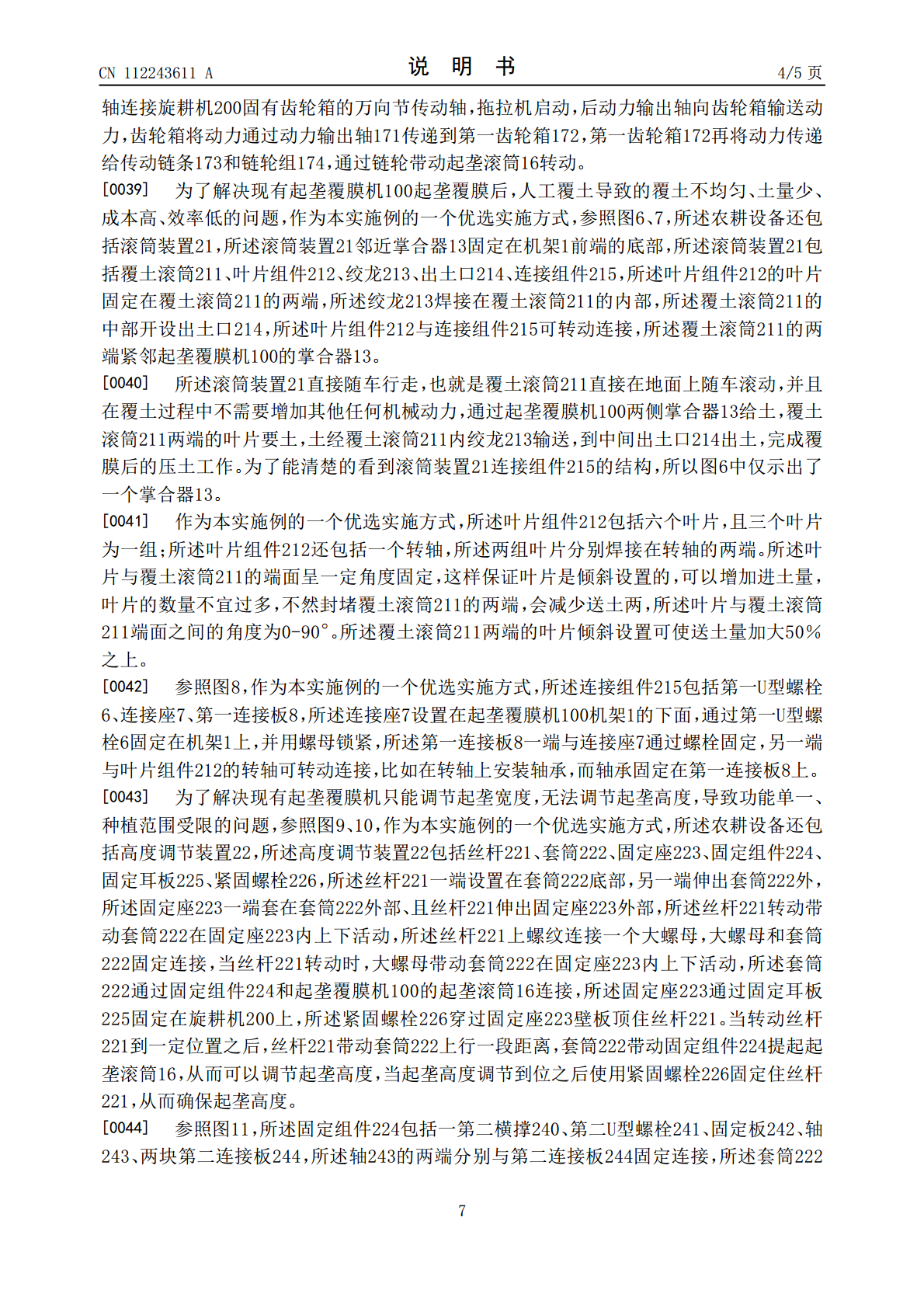

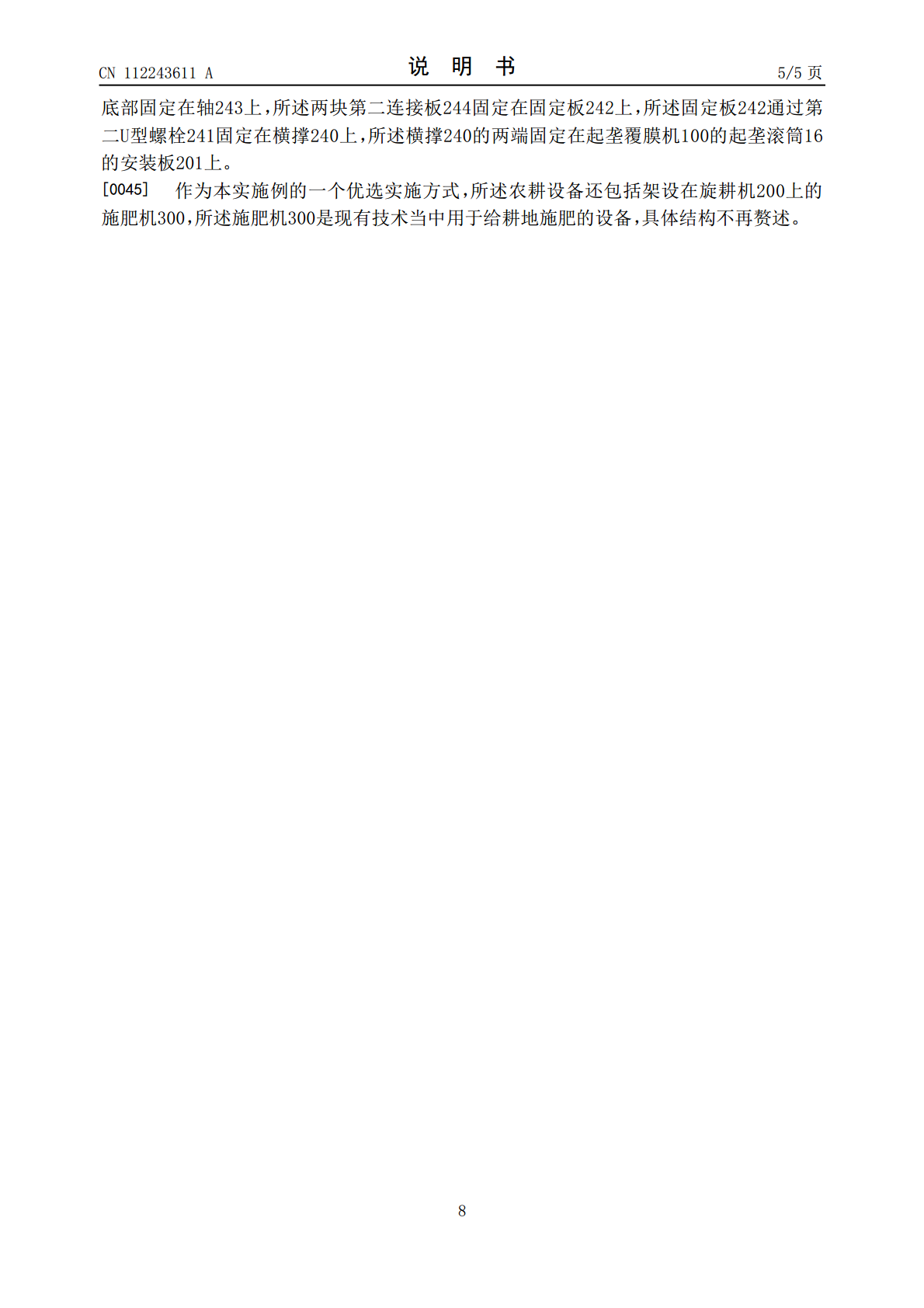

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112243611A(43)申请公布日2021.01.22(21)申请号202011140848.6A01B71/00(2006.01)(22)申请日2020.10.22(71)申请人山东丰唐生态农业科技有限公司地址271000山东省泰安市宁阳县堽城镇圣殿路南（山东亨达煤业有限公司）1幢(72)发明人李新宁尚军雷伟张慧(74)专利代理机构青岛致嘉知识产权代理事务所(普通合伙)37236代理人苗颖(51)Int.Cl.A01B49/04(2006.01)A01B49/02(2006.01)A01G13/02(2006.01)A01G25/02(2006.01)权利要求书2页说明书5页附图10页(54)发明名称一种用于耕地、起垄覆膜的农耕设备(57)摘要本发明提供了一种用于耕地、起垄覆膜的农耕设备，包括起垄覆膜机和旋耕机，起垄覆膜机包括机架、压膜轮、掌合器、地膜滚筒、拉沟犁、起垄滚筒，所述压膜轮、掌合器固定在机架前端的底部，地膜滚筒固定在机架上方，拉沟犁邻近地膜滚筒固定在机架上，起垄滚筒连接在机架中后部，起垄覆膜机的机架与旋耕机的机体可拆卸连接，农耕设备还包括动力传动装置，起垄覆膜机的起垄滚筒通过动力传动装置和旋耕机的齿轮箱连接。起垄覆膜机和旋耕机可组装在一起使用，也可拆开分开使用，本专利的起垄覆膜机起垄高度可调，能实现腹膜后自动覆土，不再需要拖拉机拖动，而是依靠拖拉机的原动力，在起垄工作时，能更加高效，能耗低、起垄效果好、降低作业成本。CN112243611ACN112243611A权利要求书1/2页1.一种用于耕地、起垄覆膜的农耕设备，包括起垄覆膜机和旋耕机，其特征在于：包括起垄覆膜机和旋耕机，所述起垄覆膜机包括机架、压膜轮、掌合器、地膜滚筒、拉沟犁、起垄滚筒，所述压膜轮、掌合器固定在机架前端的底部，所述地膜滚筒固定在机架上方，所述拉沟犁邻近地膜滚筒固定在机架上，所述起垄滚筒连接在机架中后部，所述起垄覆膜机的机架与旋耕机的机体可拆卸连接，所述农耕设备还包括动力传动装置，所述起垄覆膜机的起垄滚筒通过动力传动装置和旋耕机的齿轮箱连接。2.根据权利要求1所述的用于耕地、起垄覆膜的农耕设备，其特征在于：还包括滚筒装置，所述滚筒装置邻近掌合器固定在机架前端的底部，所述滚筒装置包括覆土滚筒、叶片组件、绞龙、出土口、连接组件，所述叶片组件的叶片固定在覆土滚筒的两端，所述绞龙焊接在覆土滚筒的内部，所述覆土滚筒的中部开设出土口，所述叶片组件与连接组件可转动连接，所述覆土滚筒的两端紧邻起垄覆膜机的掌合器。3.根据权利要求2所述的用于耕地、起垄覆膜的农耕设备，其特征在于：所述叶片组件包括六个叶片，且三个叶片为一组；所述叶片组件还包括一个转轴，所述两组叶片分别焊接在转轴的两端。4.根据权利要求3所述的用于耕地、起垄覆膜的农耕设备，其特征在于：所述连接组件包括第一U型螺栓、连接座、第一连接板，所述连接座设置在起垄覆膜机机架的下面，通过第一U型螺栓固定在机架上，所述第一连接板一端与连接座固定，另一端与转轴可转动连接。5.根据权利要求1所述的用于耕地、起垄覆膜的农耕设备，其特征在于：还包括高度调节装置，所述高度调节装置包括丝杆、套筒、固定座、固定组件、固定耳板、紧固螺栓，所述丝杆一端设置在套筒底部，另一端伸出套筒外，所述固定座一端套在套筒外部、且丝杆伸出固定座外部，所述丝杆转动带动套筒在固定座内上下活动，所述套筒通过固定组件和起垄覆膜机的起垄滚筒连接，所述固定座通过固定耳板固定在旋耕机上，所述紧固螺栓穿过固定座壁板顶住丝杆。6.根据权利要求5所述的用于耕地、起垄覆膜的农耕设备，其特征在于：所述固定组件包括一横撑、第二U型螺栓、固定板、轴、两块第二连接板，所述轴的两端分别与第二连接板固定连接，所述套筒底部固定在轴上，所述两块第二连接板固定在固定板上，所述固定板通过第二U型螺栓固定在横撑上，所述横撑的两端固定在起垄覆膜机起垄滚筒的安装板上。7.根据权利要求1所述的用于耕地、起垄覆膜的农耕设备，其特征在于：所述动力传动装置包括动力输出轴、第一齿轮箱、两条传动链条、链轮组，所述动力输出轴的一端连接旋耕机的齿轮箱，另一端连接第一齿轮箱，所述第一齿轮箱固定在旋耕机上，所述传动链条连接第一齿轮箱以及链轮组，所述链轮组与起垄滚筒的转轴连接。8.根据权利要求7所述的用于耕地、起垄覆膜的农耕设备，其特征在于：所述链轮组包括一个主动链轮和一个从动链轮，所述主动链轮固定在起垄覆膜机起垄滚筒的安装板上，所述从动链轮固定在起垄滚筒的转轴上，所述主动链轮包括一个主齿轮和一个副齿轮，所述其中一条传动链条连接第一齿轮箱上的齿轮与主动链轮的主齿轮，另一条传动链条连接主动链轮的副齿轮与从动链轮。9.根据权利要求8所述
