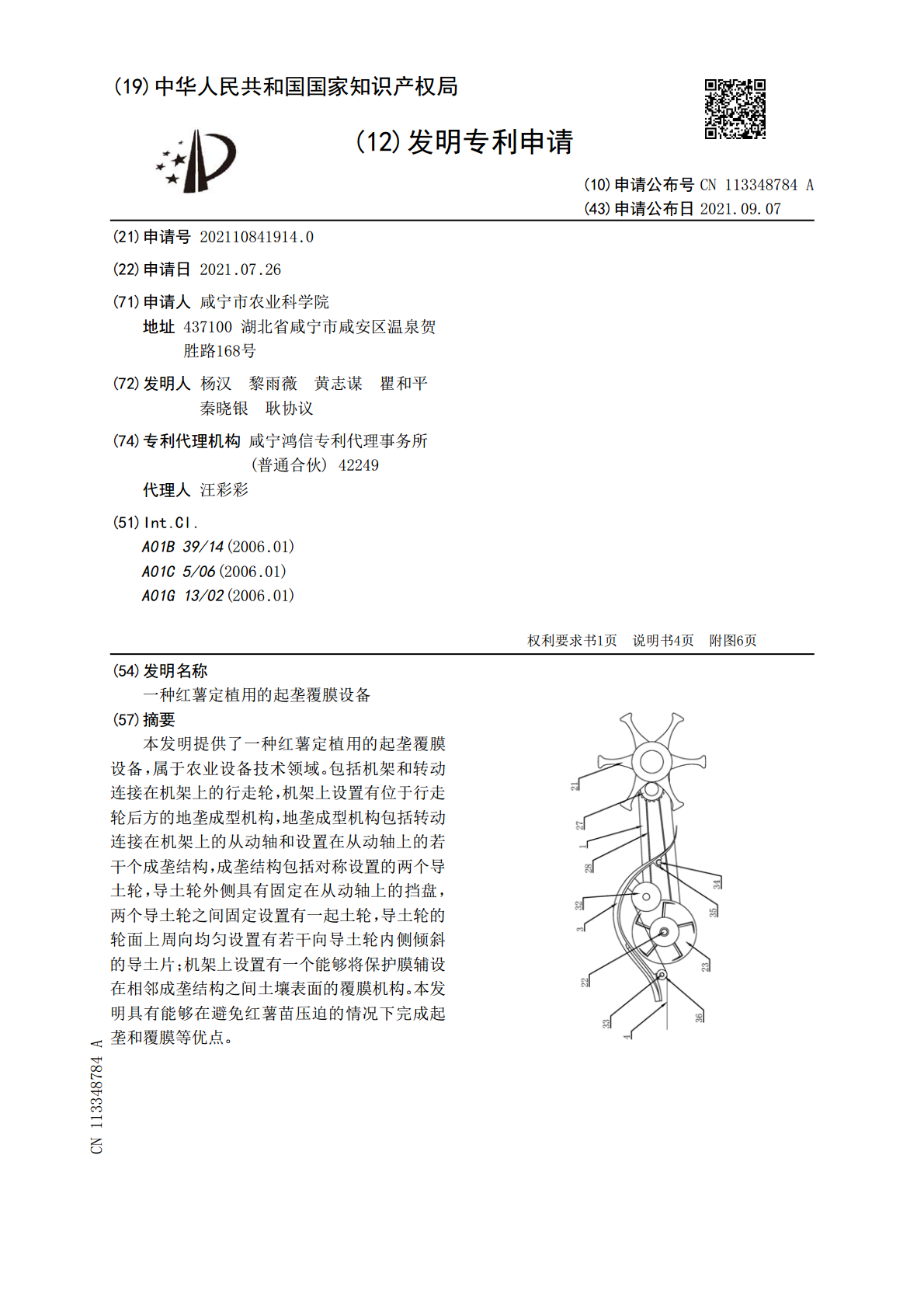

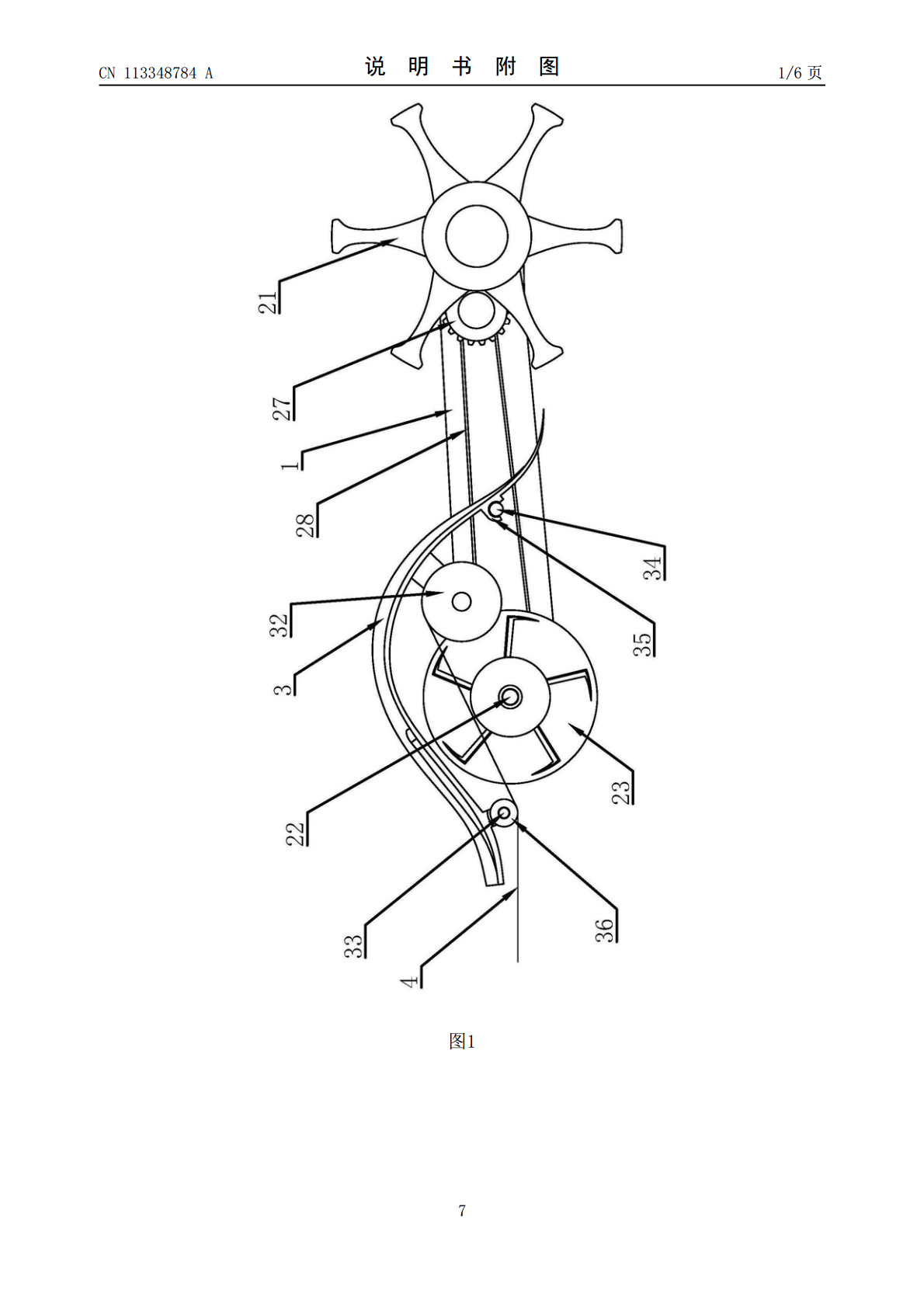

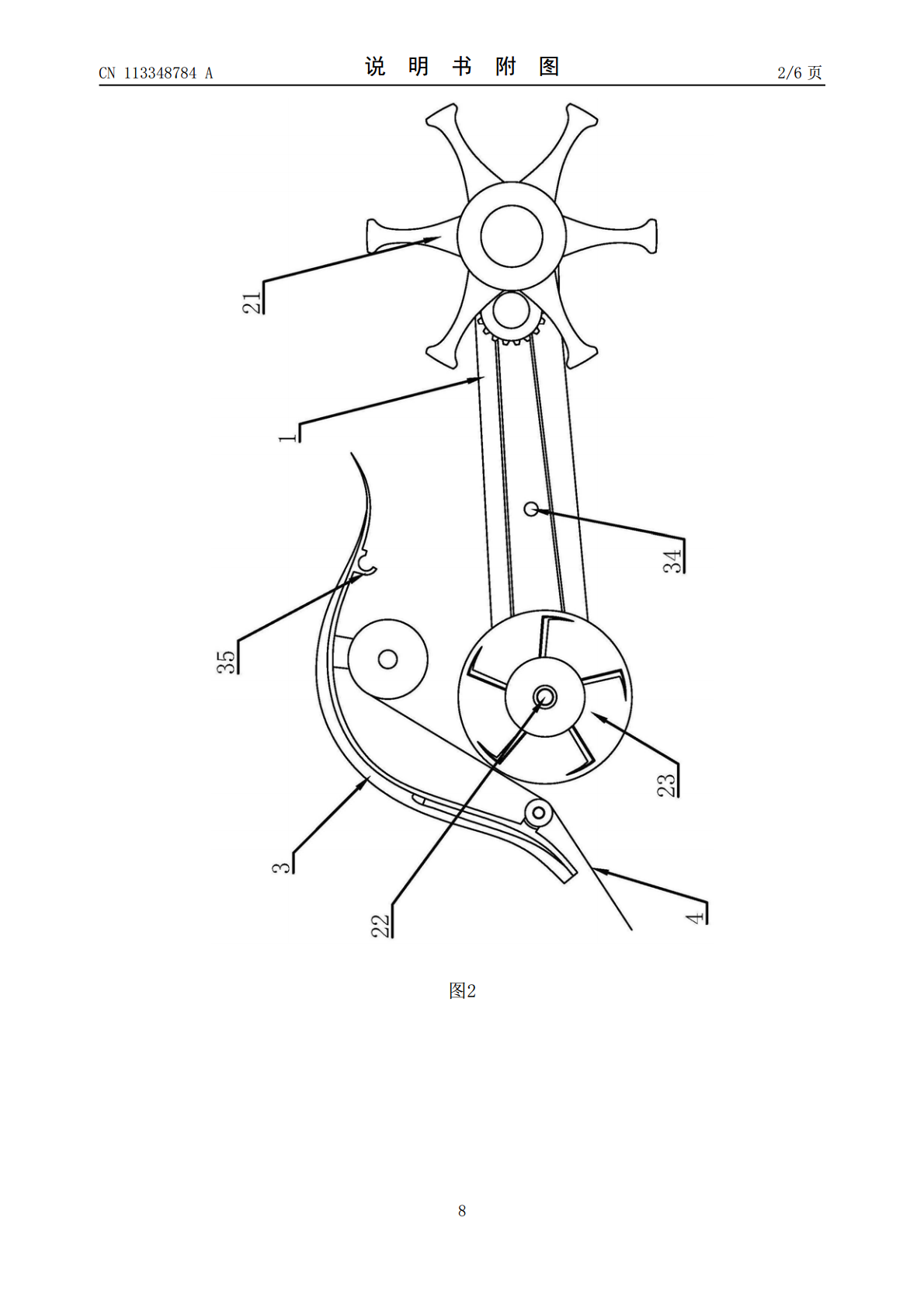

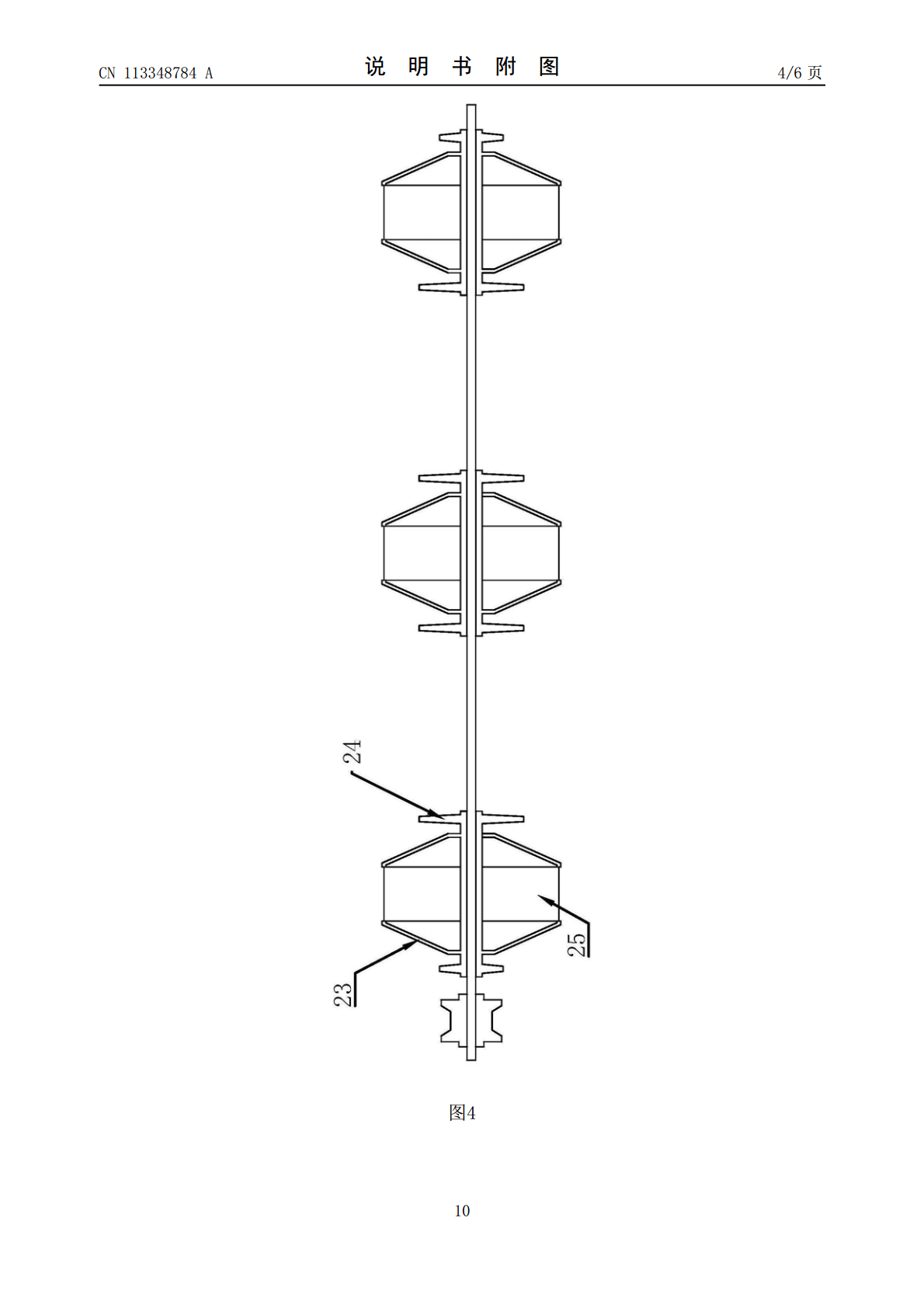

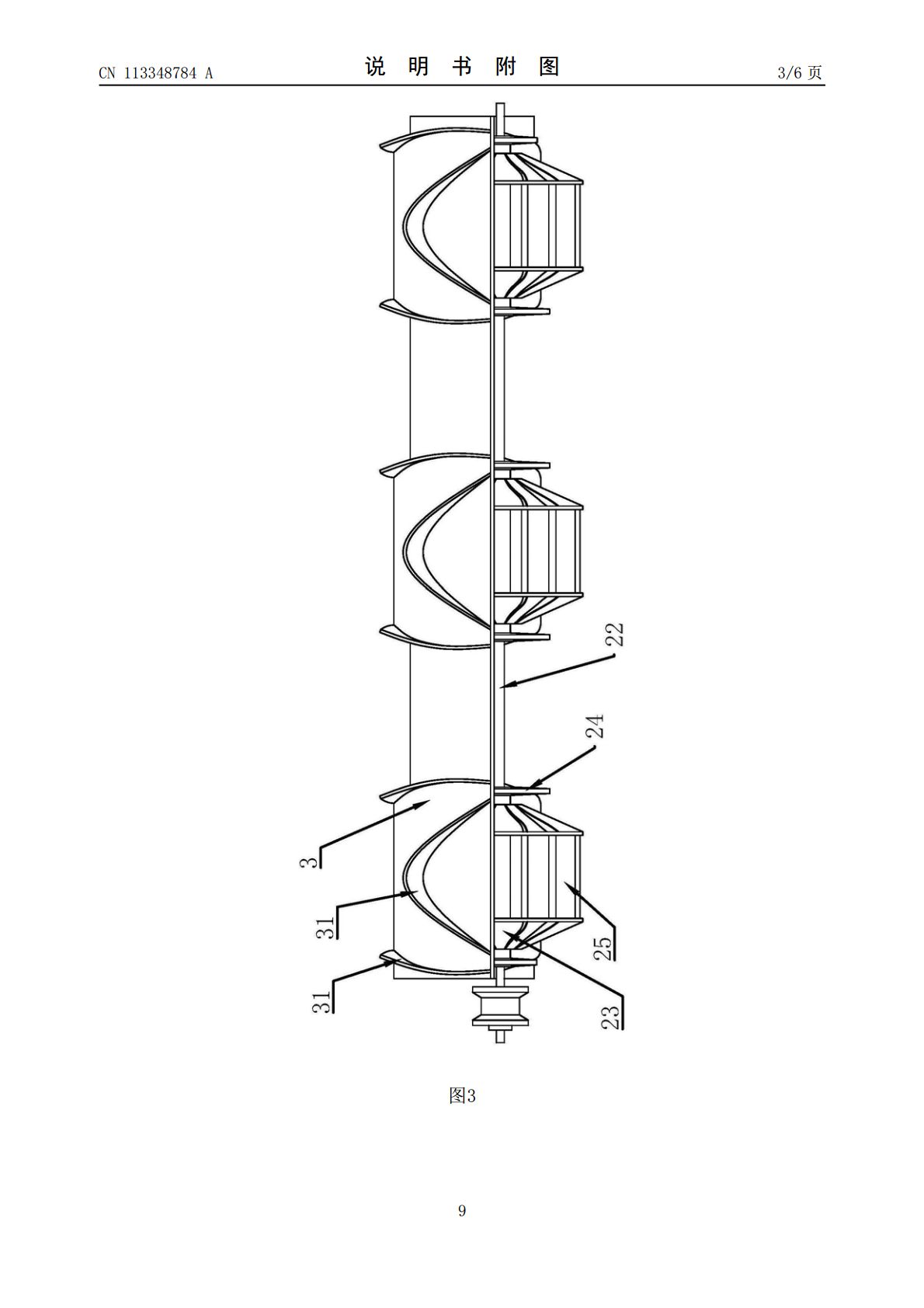

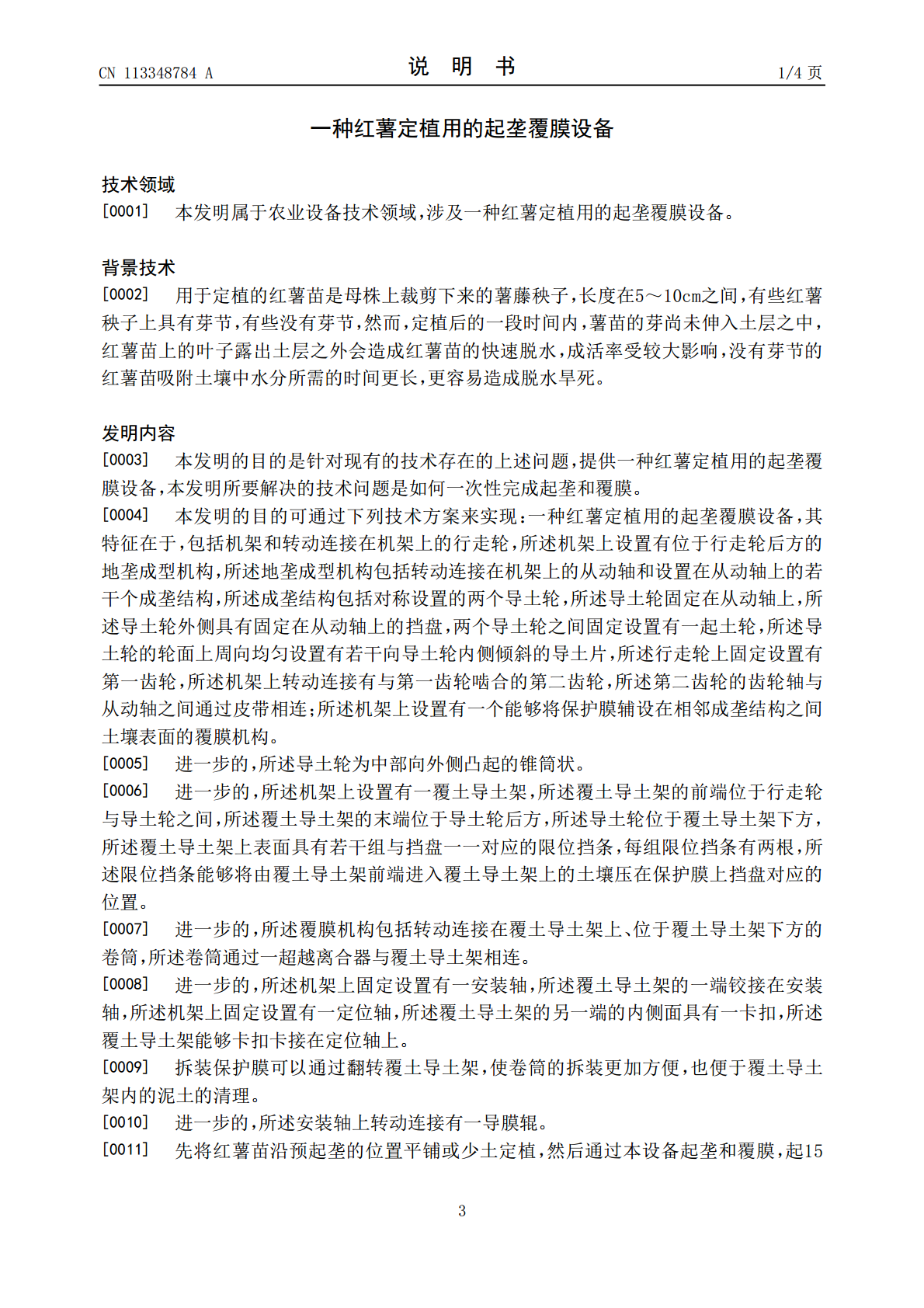

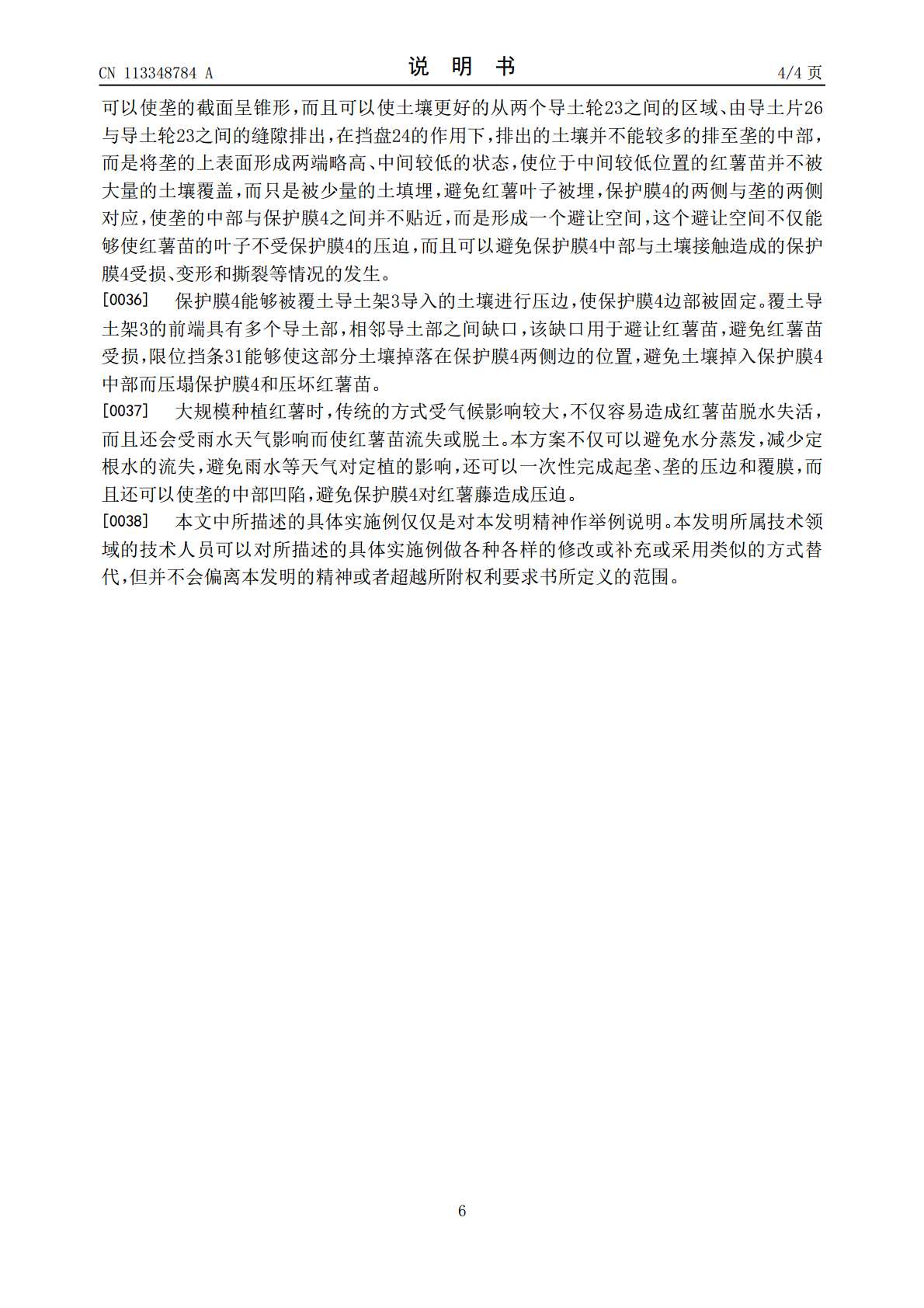

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113348784A(43)申请公布日2021.09.07(21)申请号202110841914.0(22)申请日2021.07.26(71)申请人咸宁市农业科学院地址437100湖北省咸宁市咸安区温泉贺胜路168号(72)发明人杨汉黎雨薇黄志谋瞿和平秦晓银耿协议(74)专利代理机构咸宁鸿信专利代理事务所(普通合伙)42249代理人汪彩彩(51)Int.Cl.A01B39/14(2006.01)A01C5/06(2006.01)A01G13/02(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种红薯定植用的起垄覆膜设备(57)摘要本发明提供了一种红薯定植用的起垄覆膜设备，属于农业设备技术领域。包括机架和转动连接在机架上的行走轮，机架上设置有位于行走轮后方的地垄成型机构，地垄成型机构包括转动连接在机架上的从动轴和设置在从动轴上的若干个成垄结构，成垄结构包括对称设置的两个导土轮，导土轮外侧具有固定在从动轴上的挡盘，两个导土轮之间固定设置有一起土轮，导土轮的轮面上周向均匀设置有若干向导土轮内侧倾斜的导土片；机架上设置有一个能够将保护膜辅设在相邻成垄结构之间土壤表面的覆膜机构。本发明具有能够在避免红薯苗压迫的情况下完成起垄和覆膜等优点。CN113348784ACN113348784A权利要求书1/1页1.一种红薯定植用的起垄覆膜设备，其特征在于，包括机架(1)和转动连接在机架(1)上的行走轮(21)，所述机架(1)上设置有位于行走轮(21)后方的地垄成型机构，所述地垄成型机构包括转动连接在机架(1)上的从动轴(22)和设置在从动轴(22)上的若干个成垄结构，所述成垄结构包括对称设置的两个导土轮(23)，所述导土轮(23)固定在从动轴(22)上，所述导土轮(23)外侧具有固定在从动轴(22)上的挡盘(24)，两个导土轮(23)之间固定设置有一起土轮(25)，所述导土轮(23)的轮面上周向均匀设置有若干向导土轮(23)内侧倾斜的导土片(26)，所述行走轮(21)上固定设置有第一齿轮，所述机架(1)上转动连接有与第一齿轮啮合的第二齿轮(27)，所述第二齿轮(27)的齿轮轴与从动轴(22)之间通过皮带(28)相连；所述机架(1)上设置有一个能够将保护膜(4)辅设在相邻成垄结构之间土壤表面的覆膜机构。2.根据权利要求1所述一种红薯定植用的起垄覆膜设备，其特征在于，所述导土轮(23)为中部向外侧凸起的锥筒状。3.根据权利要求2所述一种红薯定植用的起垄覆膜设备，其特征在于，所述机架(1)上设置有一覆土导土架(3)，所述覆土导土架(3)的前端位于行走轮(21)与导土轮(23)之间，所述覆土导土架(3)的末端位于导土轮(23)后方，所述导土轮(23)位于覆土导土架(3)下方，所述覆土导土架(3)上表面具有若干组与挡盘(24)一一对应的限位挡条(31)，每组限位挡条(31)有两根，所述限位挡条(31)能够将由覆土导土架(3)前端进入覆土导土架(3)上的土壤压在保护膜(4)上挡盘(24)对应的位置。4.根据权利要求3所述一种红薯定植用的起垄覆膜设备，其特征在于，所述覆膜机构包括转动连接在覆土导土架(3)上、位于覆土导土架(3)下方的卷筒(32)，所述卷筒(32)通过一超越离合器与覆土导土架(3)相连。5.根据权利要求3或4所述一种红薯定植用的起垄覆膜设备，其特征在于，所述机架(1)上固定设置有一安装轴(33)，所述覆土导土架(3)的一端铰接在安装轴(33)，所述机架(1)上固定设置有一定位轴(34)，所述覆土导土架(3)的另一端的内侧面具有一卡扣(35)，所述覆土导土架(3)能够卡扣(35)卡接在定位轴(34)上。6.根据权利要求5所述一种红薯定植用的起垄覆膜设备，其特征在于，所述安装轴(33)上转动连接有一导膜辊(36)。2CN113348784A说明书1/4页一种红薯定植用的起垄覆膜设备技术领域[0001]本发明属于农业设备技术领域，涉及一种红薯定植用的起垄覆膜设备。背景技术[0002]用于定植的红薯苗是母株上裁剪下来的薯藤秧子，长度在5～10cm之间，有些红薯秧子上具有芽节，有些没有芽节，然而，定植后的一段时间内，薯苗的芽尚未伸入土层之中，红薯苗上的叶子露出土层之外会造成红薯苗的快速脱水，成活率受较大影响，没有芽节的红薯苗吸附土壤中水分所需的时间更长，更容易造成脱水旱死。发明内容[0003]本发明的目的是针对现有的技术存在的上述问题，提供一种红薯定植用的起垄覆膜设备，本发明所要解决的技术问题是如何一次性完成起垄和覆膜。[0004]本发明的目的可通过下列技术方案来实现：一种红薯定植用的起垄覆膜设备，其特征在于，包括机架和转动连接在机架上的行走轮，所述机架上
