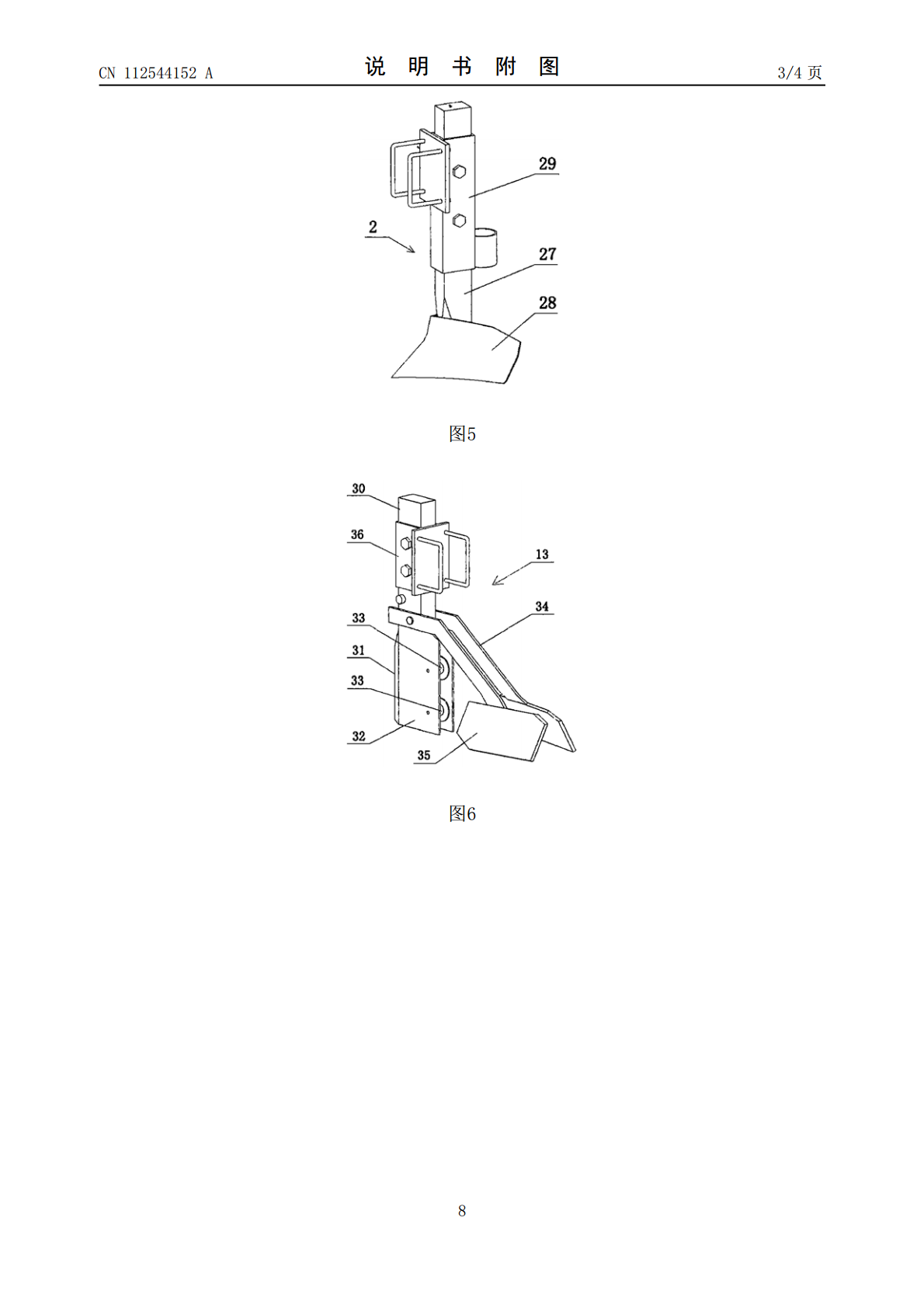

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112544152A(43)申请公布日2021.03.26(21)申请号202011469282.1(22)申请日2020.12.05(71)申请人赤峰市农牧科学研究院地址024031内蒙古自治区赤峰市松山区党校组团科研路(72)发明人孟繁盛张昊慈艳华郑伟边丽梅董喆张丽妍郝春雷杜江洪王洪志(51)Int.Cl.A01B49/06(2006.01)A01B49/04(2006.01)A01B49/02(2006.01)A01G25/06(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种浅埋滴灌垄沟播种机(57)摘要本发明公开了一种浅埋滴灌垄沟播种机，它包括机架、整地机构、施肥机构、铺带机构和播种机构；整地机构包括在机架的前端左右对称地安装两个向下开沟并且向两侧分土形成垄沟的犁铧，在机架的中下部通过整地轴承和整地轴安装整地辊，对应垄沟位置整地辊的直径大，对应垄背位置整地辊的直径小；施肥机构包括肥料箱和由排肥轴驱动的两个排肥器，排肥管下端分别连接至对应犁铧的后部；铺带机构包括滴灌带支架和滴灌带铺设器；播种机构是在机架后端对应两个垄沟位置连接鸭嘴滚筒播种器，每个鸭嘴滚筒播种器后面连接镇压器。它把种子播种在垄沟里，滴灌带浅埋铺设在窄行的垄背上，适用于无膜浅埋滴灌垄沟播种作业。CN112544152ACN112544152A权利要求书1/1页1.一种浅埋滴灌垄沟播种机，它包括机架、整地机构、施肥机构、铺带机构和播种机构，其特征在于：所述的整地机构包括在机架的前端左右对称地安装两个向下开沟并且向两侧分土形成垄沟的犁铧，在机架的中下部通过整地轴承和整地轴安装整地辊，对应垄沟位置整地辊的直径大，对应垄背位置整地辊的直径小；所述的施肥机构包括安装在机架中上部的肥料箱，肥料箱的下部设有由排肥轴驱动的两个排肥器，两个排肥器下部连接排肥管，两个排肥管下端分别连接至对应犁铧的后部，排肥轴与整地轴通过链轮和链条传动连接；所述的铺带机构包括设置在肥料箱后部机架上的滴灌带支架，在滴灌带支架下部的机架上设有滴灌带铺设器；所述的播种机构是在机架后端对应两个垄沟位置连接鸭嘴滚筒播种器，每个鸭嘴滚筒播种器后面连接镇压器。2.根据权利要求1所述的浅埋滴灌垄沟播种机，其特征在于：所述的机架包括在左右两侧的两个纵梁，两个纵梁的前端连接前横梁，两个纵梁的中后部连接中横梁，两个纵梁的后端连接后横梁；两个纵梁的前端上部都连接前立柱，两个前立柱之间上端连接前上梁，前上梁的两端分别设有连接纵梁中部的斜拉杆；两个纵梁的后端上部都连接后立柱，两个后立柱之间上端连接后上梁。3.根据权利要求2所述的浅埋滴灌垄沟播种机，其特征在于：所述的犁铧安装在前横梁上，所述的整地轴承分别安装在两个纵梁中下部，所述的肥料箱安装在两个纵梁中上部，所述的滴灌带支架安装在肥料箱后部的两个纵梁或者中横梁上部，所述的滴灌带铺设器安装在中横梁上，所述的鸭嘴滚筒播种器铰接在后横梁上。4.根据权利要求1、2或3任意一项所述的浅埋滴灌垄沟播种机，其特征在于：在整地辊的两端设有辐射状排列的抓地爪，或者在整地轴的两端安装抓地轮。5.根据权利要求4所述的浅埋滴灌垄沟播种机，其特征在于：所述的犁铧包括犁柱，在犁柱下端安装向下开沟并且向两侧分土的犁铲，在对应垄沟位置的横梁上安装犁柱套筒，所述的犁柱穿插在立柱套筒内并由顶丝固定安装。6.根据权利要求5所述的浅埋滴灌垄沟播种机，其特征在于：所述的滴灌带铺设器包括铺带柱，铺带柱下部前侧设有刀刃，铺带柱下部两侧设有挡土板，两个挡土板之间设有两个滴灌带导向轮，铺带柱上左右对称铰接两个滴灌带覆土臂，滴灌带覆土臂后端连接滴灌带覆土板；在中横梁的中间位置安装铺带柱套筒，所述的铺带柱穿插在铺带柱套筒内并由顶丝固定安装。2CN112544152A说明书1/3页一种浅埋滴灌垄沟播种机技术领域[0001]本发明属于农业机械技术领域，尤其是一种浅埋滴灌垄沟播种机。背景技术[0002]为改善生态环境，缓解水粮矛盾，近年来着力推广无膜浅埋滴灌技术，这种栽培技术不仅减少了地下水消耗，提高了水肥利用效率，还带动当地玉米、高粱等传统作物增产增收。无膜浅埋滴灌种植是采用宽窄行种植，在垄沟里播种，在窄行的垄背上将滴灌带埋入沟内，覆土2‑3厘米，然后将地下滴灌带与地上支管相连，实现水肥一体化精准管理。然而现有技术中，缺少与无膜浅埋滴灌垄沟播种技术相配套的专用播种机。发明内容[0003]本发明的目的在于解决上述现有技术中存在的问题，提供一种与无膜浅埋滴灌垄沟播种技术相配套的播种机，种子播种在垄沟里，滴灌带浅埋铺设在窄行的垄背上，而且它结构简单、作业质量好。[0004]本发明的目的是这样实现的：一种浅埋滴灌垄沟播种机，它包括机架、整地
