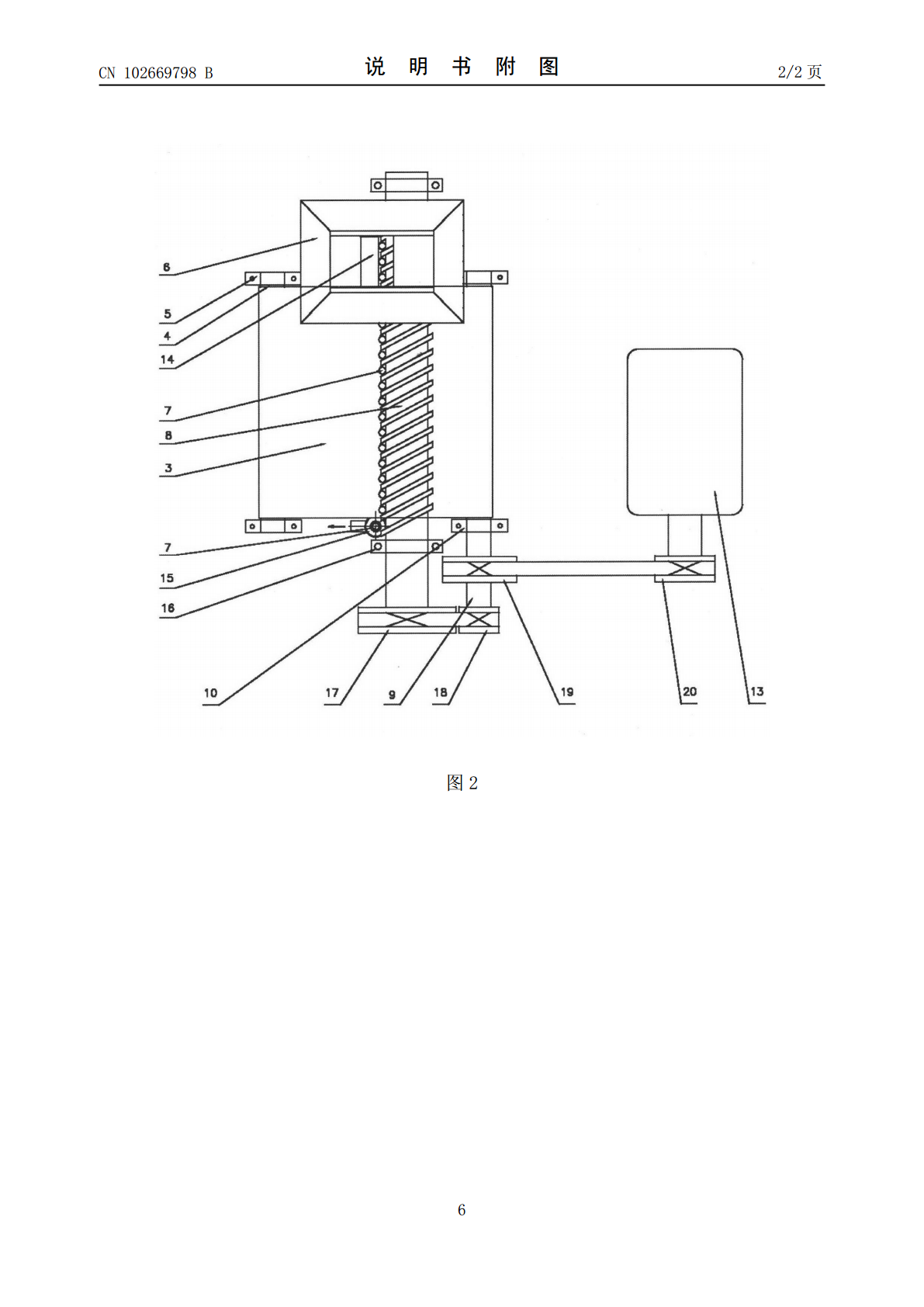

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102669798102669798B(45)授权公告日2014.09.17(21)申请号201210190844.8(22)申请日2012.06.12(73)专利权人湘潭大学地址411100湖南省湘潭市雨湖区羊牯塘(72)发明人马秋成徐由田凌斗王好夏康(51)Int.Cl.A23N5/08(2006.01)审查员董敏权权利要求书1页利要求书1页说明书2页说明书2页附图2页附图2页(54)发明名称一种砂带莲子磨皮机(57)摘要本发明涉及莲子加工机械，特别是一种砂带莲子磨皮机。它由驱动装置、进料装置和磨皮装置三个部分构成；利用磨削原理和砂带的弹塑性，螺旋输送杆与砂带的相对运动，实现莲子有效的磨皮加工。本发明具有，有较高的去皮率，较低的损失率，操作简便，制造及加工成本低，对环境无污染，适合大规模生产。CN102669798BCN1026978BCN102669798B权利要求书1/1页1.一种砂带莲子磨皮机，其特征在于：工作台(12)上安装有进料斗(6)，进料斗(6)下方安装有由电机(13)驱动旋转的螺旋输送杆(8)，活动安装的光杆(14)与螺旋输送杆(8)平排并相切，光杆(14)和螺旋输送杆(8)的下方设砂带(3)，由电机(13)驱动运转的砂带(3)与螺旋输送杆(8)的转向相同，光杆(14)、螺旋输送杆(8)及砂带(3)三者构成了对从进料斗(6)掉落的莲子(7)进行磨皮的工作区，螺旋输送杆(8)末端下方设出料斗(15)。2.如权利要求1所述的一种砂带莲子磨皮机，其特征在于：所述的电机(13)通过电机带轮(20)带动大带轮(19)及砂带主动轴(9)转动，砂带主动轴(9)通过小带轮(18)、螺旋输送杆带轮(17)带动螺旋输送杆(8)转动。3.如权利要求1所述的一种砂带莲子磨皮机，其特征在于：所述的砂带(3)具有粗糙凸起砂粒的工作表面同螺旋输送杆(8)的距离小于所述莲子(7)直径。4.如权利要求1所述的一种砂带莲子磨皮机，其特征在于：所述螺旋输送杆(8)螺距宽度仅大于莲子(7)直径。5.如权利要求1所述的一种砂带莲子磨皮机，其特征在于：所述的螺旋输送杆(8)轴向长度大于砂带(3)横向宽度。6.如权利要求1所述的一种砂带莲子磨皮机，其特征在于：所述的工作台(12)上分别安装有从动轴机架(2)和主动轴机架(11)，从动轴机架(2)上安装有从动轴轴承(5)，主动轴机架(11)上安装有主动轴轴承(10)，从动轴轴承(5)上装有砂带从动轴(4)，主动轴轴承(10)上装有砂带主动轴(9)，砂带(3)安装在砂带主动轴(9)、砂带从动轴(4)之间。7.如权利要求6所述的一种砂带莲子磨皮机，其特征在于：所述的砂带主动轴(9)的水平位置较砂带从动轴(4)低。2CN102669798B说明书1/2页一种砂带莲子磨皮机技术领域[0001]本发明涉及一种食品加工机械，尤其一种莲子磨皮装置。背景技术[0002]现有莲子去皮加工是采用辊筒磨削、碾磨等机械方法或化学方法去掉莲子的表皮，上述去皮方式存在如下问题：莲子损耗较大，莲仁崩碎严重，生产能力低，操作繁琐，无法满足现代化连续加工的流水线生产方式。发明内容[0003]本发明所要解决的技术问题是提供一种砂带莲子磨皮机，该装置加工后的莲子表面较光滑，有较高的去皮率，较低的损失率，操作简便连续，制造及加工成本低，无环境污染。[0004]本发明的目的是通过如下途径实现的：一种砂带莲子磨皮机，工作台上安装有进料斗，进料斗下方安装有由电机驱动旋转的螺旋输送杆，活动安装的光杆与螺旋输送杆平排并相切，光杆和螺旋输送杆的下方设砂带，由电机驱动运转的砂带与螺旋输送杆的转向相同，光杆、螺旋输送杆及砂带三者构成了对从进料斗掉落的莲子进行磨皮的工作区，螺旋输送杆末端下方设出料斗。[0005]更进一步的，所述的电机通过电机带轮带动大带轮及砂带主动轴转动，砂带主动轴通过小带轮、螺旋输送杆带轮带动螺旋输送杆转动。[0006]更进一步的，所述的砂带具有粗糙凸起砂粒的工作表面同螺旋输送杆的距离小于所述莲子直径。[0007]更进一步的，所述螺旋输送杆螺距宽度仅大于莲子直径，[0008]更进一步的，所述的螺旋输送杆轴向长度大于砂带横向宽度。[0009]更进一步的，所述的工作台上分别安装有从动轴机架和主动轴机架，从动轴机架上安装有从动轴轴承，主动轴机架上安装有主动轴轴承，从动轴轴承上装有砂带从动轴，主动轴轴承上装有砂带主动轴，砂带安装在砂带主动轴、砂带从动轴之间。[0010]更进一步的，所述的砂带主动轴的水平位置较砂带从动轴低。[0011]本发明一种砂带莲子磨皮机的结构特点是：①采用具有粗糙凸起砂粒工作表面砂带磨削。砂带在传动装置的带动下与螺旋输送杆相对运动，实
